DS6703 | Hub + 12V DC | 2 Draht | BUS | DIN rail Hutschienen

• AC-L/ AC-N: 220 Volt AC (Netzspannung)
• CH1: 36 V 0,8 A DC – für Türklingel anschluss 30 W (max. 8)
• CH2: 36 V 0,8 A DC – für Bildschirm anschluss 30 W (max. 6)
• 12 V/GND: 12 V DC 0,5 A, 6 W (max.)

• Typ: Hutschiene, für den Zählerschrank
• Nur für den Innenbereich geeignet
• Kabel sind nicht im Lieferumfang enthalten
• Größe: 72 x 89 x 59 mm

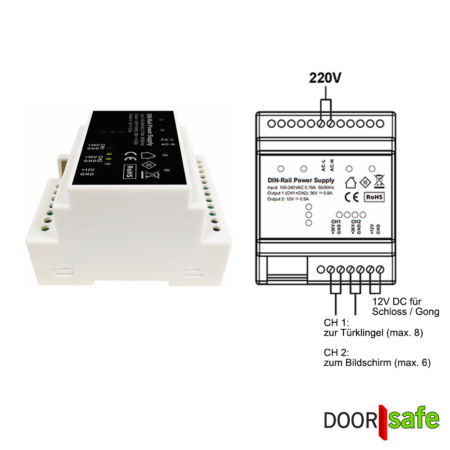

1. Gehen Sie mit einem 2-adrigen Kabel von der Türklingel zum Anschluss CH1 am Hub. Das Signal ist unpolar, es spielt also keine Rolle, wie nahe es ist.

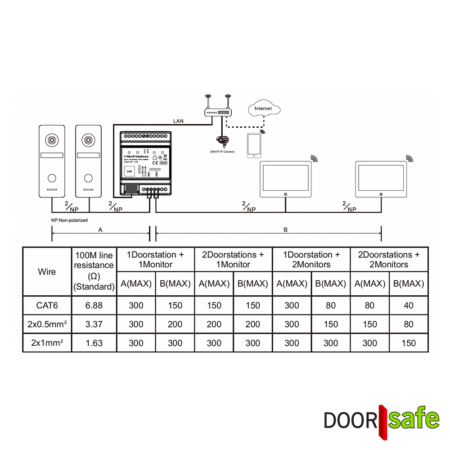

2. Gehen Sie mit einem 2-adrigen Kabel von Port CH2 am Hub zu den 2 BUS-Ports auf dem Bildschirm. Das Signal ist unpolar, es spielt also keine Rolle, wie nahe es ist.
3. Schließen Sie AC-L/AC-N am Hub an 220 V AC (Netzspannung) an. Verwenden Sie dazu ggf. diesen Stecker: DS4978
4. Ein elektrisches Schloss oder ein Gong kann über die +12V/GND-Anschlüsse am Hub mit Strom versorgt werden, aber die Türklingel ist der Schalter.
5. Für eine Internetverbindung kann der Bildschirm eine Verbindung zu einem 2,4-GHz-WLAN-Netzwerk herstellen.

Dieses 2-Draht-Internetmodul kann in Kombination mit diesen Produkten verwendet werden:
