Türklingel
+ Robuste, wasserdichte Türklingel mit 2 Tasten in schönem, schlankem Format: aus Zink-Aluminium-Legierung, IP65, kompakt (154 x 55 x 18 mm). Inklusive 30°-Eckhalterung.
+ Perfekt für 2 Wohnungen oder Büro / Praxis im eigenen Haus.
DS7582 PRO | HD-Türklingel mit Kamera | Türklingel in Schwarz | 2 x 7″-Touchscreen | Türklingel mit 2 Tasten | 4-Draht-Verbindung zwischen Türklingel und beiden Bildschirmen | ohne Internet | Speicherung der Aufnahmen im Bildschirm auf 32-GB-SD-Karte
€ 479,00 inkl. MwSt.
+ Doorsafe: 15 Jahre Erfahrung, über 30.000 Bestellungen abgewickelt – jetzt auch in Deutschland!
+ Spezialist für datensichere und WiFi-Jammer-sichere Lösungen
+ Produkte lagern bei uns in den Niederlanden
+ 2 Jahre Vollgarantie
+ Europäischer Service & Qualitätskontrolle
+ Ausgezeichnete Bewertungen bei unabhängigen Prüfzeichen
+ Deutschsprachige Anleitungen & Kundenservice in Ihrer Sprache
+ Schnelle Lieferung: 1-2 Tage bei Bestellung bis 23:00 Uhr
+ Versand mit DHL oder DPD
+ Lieferung an Paketpunkte möglich
+ Wunschtag-Lieferung möglich
+ Kostenloser Versand ab 90 €
+ Kostenlose Rücksendung
+ Sichere Zahlung: Karte, PayPal, Klarna (Rechnung & Raten), eps, Billie, Riverty, Satispay u. a.
AB €500 – 10% RABATT
- SPEZIFIKATIONEN
- VERFÜGBARE FARBEN
- PRODUKTBESCHREIBUNG
- PRODUKT- & ANLEITUNGSVIDEOS
- TABELLE MIT TECHNISCHEN DATEN
- INSTALLATION SCHRITT FÜR SCHRITT
- EMPFOHLENES ZUBEHÖR
- LIEFERUMFANG / INHALT DIESES PAKETS
- FAQ
- Bedienungsanleitung
Bildschirm

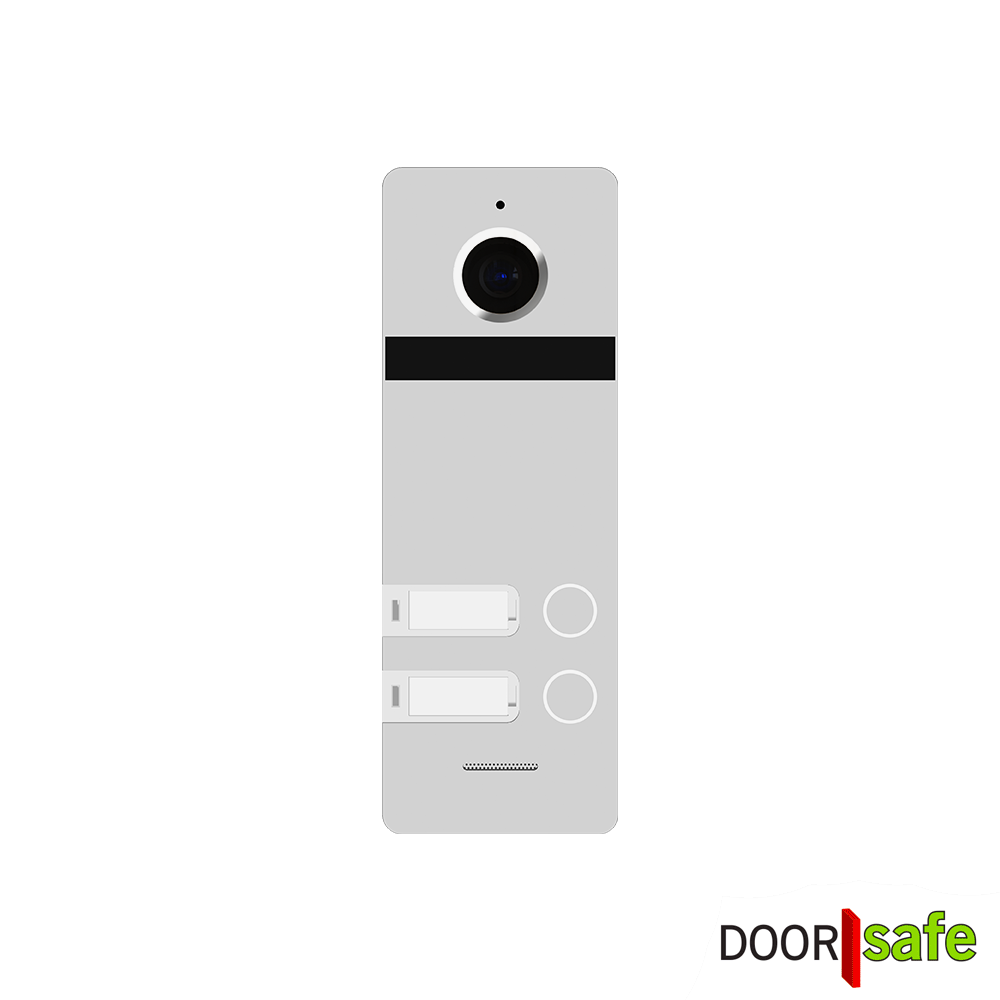

+ Robuste, wetterfeste Türklingel (IP65) in schönem, schlankem Format (131 x 46 x 20 mm) aus einer Zink-Aluminium-Legierung, inklusive 30°-Eckhalterung.
+ Nachtsichtkamera mit 6 Infrarot-LEDs. Die Klingeltaste ist ebenfalls beleuchtet.
+ Türklingel mit Klingelbestätigung: Nach dem Klingeln ist der Klingelton auch an der Türklingel zu hören, damit der Besucher weiß, dass der Bildschirm drinnen läutet. Dies lässt sich auch abschalten.

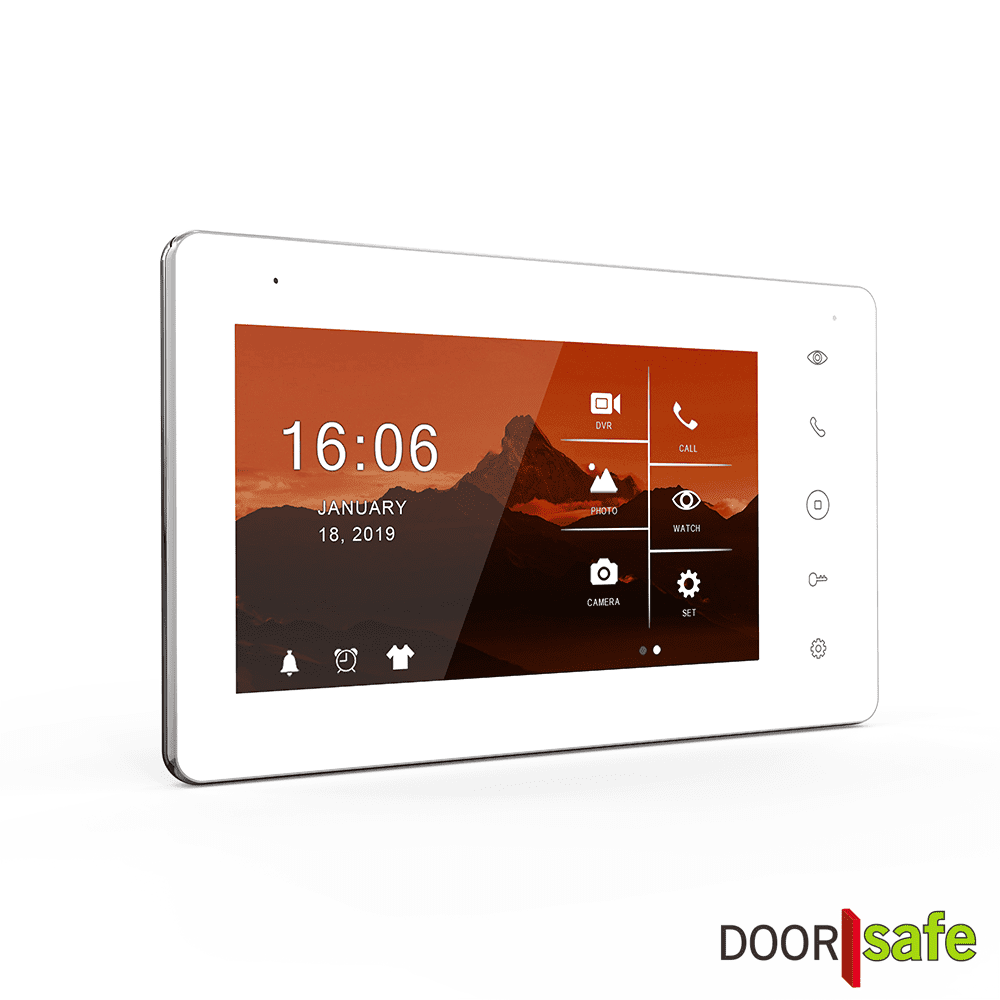

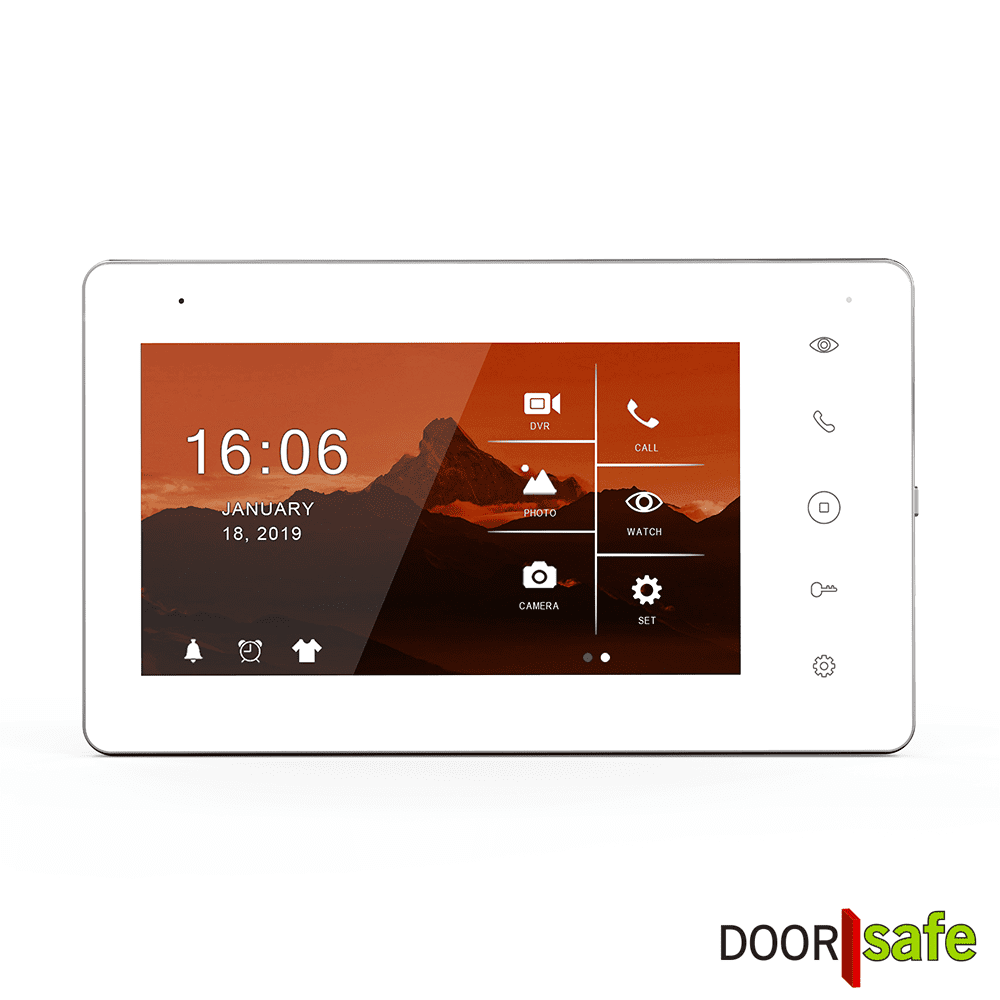

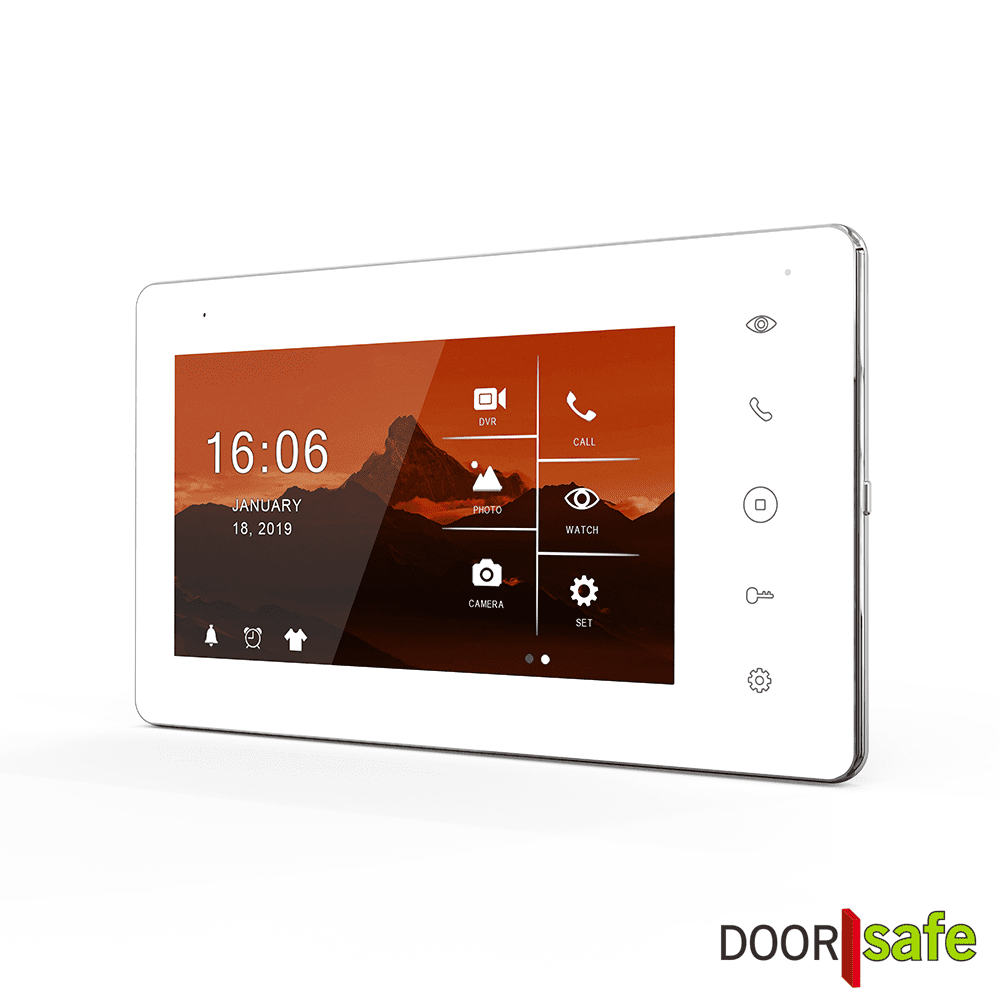

+ Schöner weißer 7-Zoll-IPS-Vollbild-Touchscreen mit chromfarbenem Kunststoffrahmen (Maße 216 x 129 x 10 mm).
+ Verlegen Sie ein 4-Draht-Kabel von der Türklingel zum Bildschirm und schließen Sie den Bildschirm an den Strom an. Verlängern Sie das Kabel in der Montagehalterung oder ziehen Sie die Kabel aus der Türklingel nach innen, um sie dort zu verlängern. Bei Kabeln über 20 m verwenden Sie ein Koaxialkabel.
+ Der Bildschirm wird über das mitgelieferte 15-V-DC-Steckernetzteil versorgt. Die Türklingel erhält ihren Strom vom Bildschirm über das 4-Draht-Kabel.
+ Mit Monitorfunktion: Sehen Sie über App oder Bildschirm durch die Türklingel, auch ohne dass zuvor jemand geklingelt hat.
+ Helligkeit, Kontrast und Farbsättigung des Bildes am Bildschirm einstellbar.
+ Am Bildschirm sind 13 verschiedene Klingeltöne einstellbar, auch ein eigener Klingelton ist möglich. Lautstärke & Dauer des Klingeltons einstellbar. „Nicht stören“-Modus / Klingelton aus ist ebenfalls möglich.
+ Sie können die Klingeltonlautstärke zwischen 22:00 und 7:00 Uhr auch deutlich leiser oder ganz stumm stellen.
+ Der Bildschirmhintergrund ist einstellbar; auch ein eigenes Hintergrundbild ist möglich.
+ Abwesenheitsnachricht / Voicemail-Funktion: Wenn niemand öffnet, kann die Türklingel eine Ansage abspielen, z. B. „Paket bitte NICHT bei den Nachbarn abgeben“, oder der Besucher hinterlässt eine Nachricht.
+ Bei verpasstem Anruf blinkt eine Benachrichtigungs-LED am Bildschirm.
+ Kann ein Video oder Foto von jedem Besucher, der klingelt, und von Bewegungen aufnehmen. Aufnahmen werden kostenlos und lokal auf der 32-GB-SD-Karte (max. 128 GB) gespeichert.
+ Während eines Anrufs können manuell zusätzliche Aufnahmen gemacht werden.
+ Bei Bewegung kann sich der Bildschirm einschalten, sodass das Bild der Türklingel oder der Kamera zu sehen ist.
+ Bewegungsmelder mit Personenerkennung und einstellbarer Empfindlichkeit zum Starten von Aufnahmen und Einschalten des Bildschirms.
+ Aufnahmen können am Bildschirm wiedergegeben werden und sind mit Datum & Uhrzeit versehen. Fotos werden als .bmp-Datei, Videos als .avi-Datei gespeichert.
+ Inklusive Montagehalterung für die Wandmontage des Bildschirms (Wandabstand: 0,5 mm).
+ Höhere Montagehalterung DS4993 erhältlich, um die Kabel hinter dem Bildschirm verstecken zu können (Wandabstand: 2,5 mm).
+ Menüsprachen: Niederländisch, Englisch, Deutsch, Französisch, Spanisch, Italienisch, Portugiesisch
+ Max. 2 Türklingeln und 4 Bildschirme möglich.
+ Bei mehreren Bildschirmen: Anruf weiterleiten oder intern von Bildschirm zu Bildschirm telefonieren möglich.
+ An die Türklingel kann ein Tor oder ein elektrischer Türöffner angeschlossen werden. Beide Schaltungsarten sind möglich: Ruhe- und Arbeitsstrom. Die Türklingel ist nur ein Schalter und liefert keinen Strom (potenzialfreier Kontakt). Die Öffnungszeit ist im Menü des Bildschirms einstellbar. Hier finden Sie alle Anschlussmöglichkeiten.
+ Am Bildschirm kann ein Tor oder ein elektrischer Türöffner angeschlossen werden. Beide Schaltungsarten sind möglich: Ruhe- und Arbeitsstrom. Der Bildschirm ist nur ein Schalter und liefert keinen Strom (potenzialfreier Kontakt). Die Öffnungszeit ist im Menü des Bildschirms einstellbar. Hier finden Sie alle Anschlussmöglichkeiten.

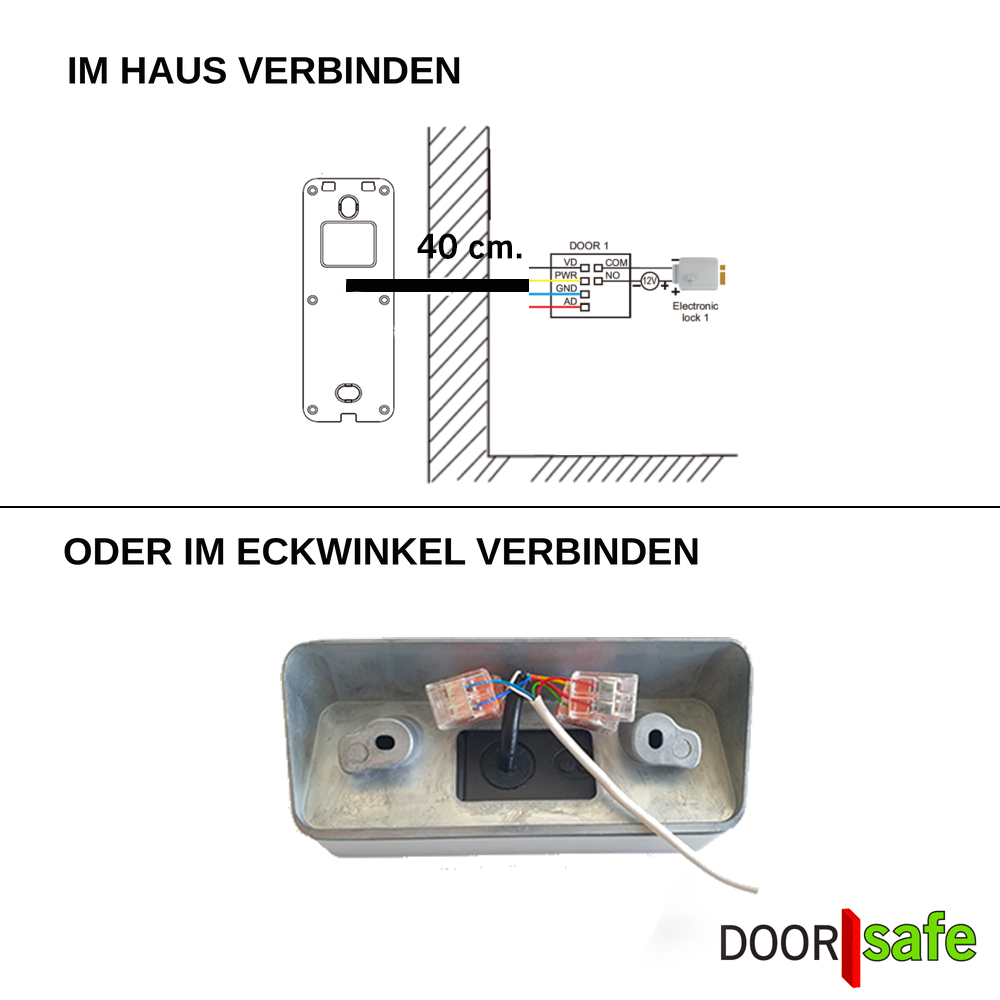

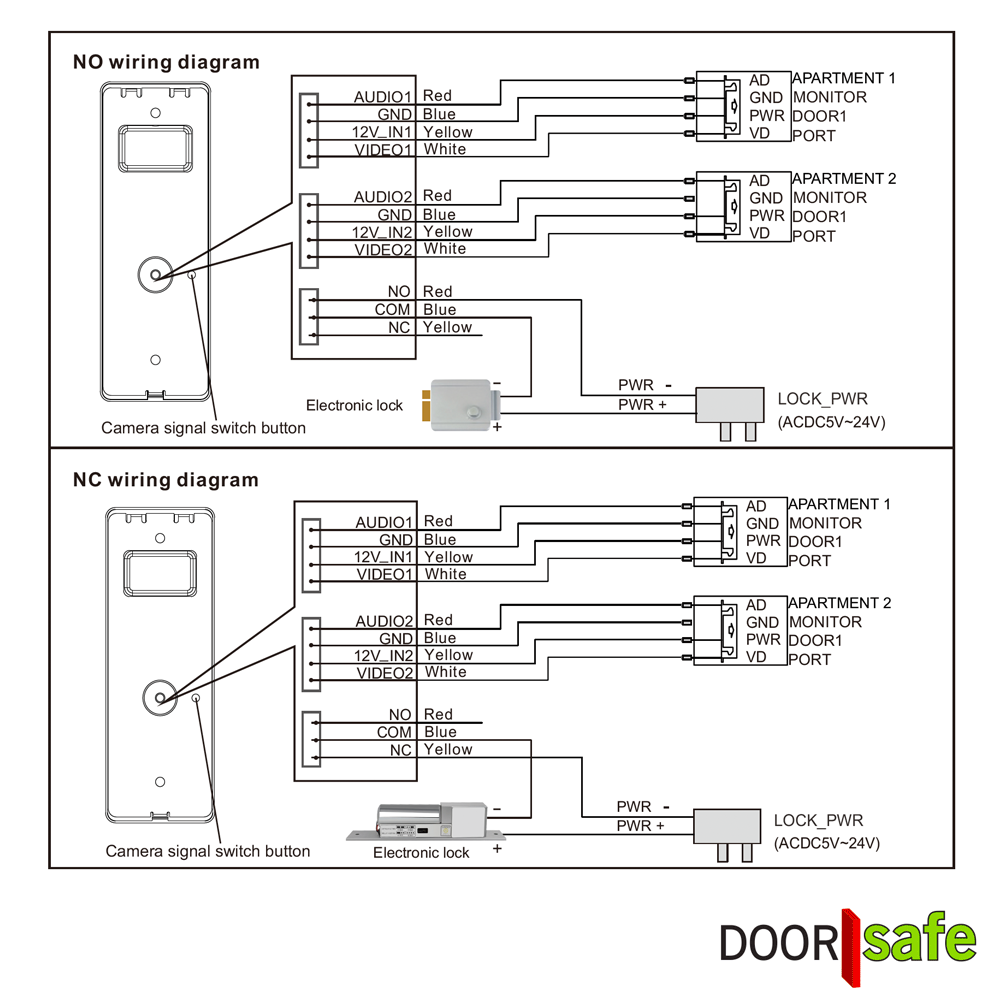

Anschlussmöglichkeiten Türklingel
Aus der Türklingel kommen 2 Kabel, je 5 cm lang und 5 mm dick. Diese Kabel enthalten folgende Adern:
Zum Bildschirm: 1. Rot (AD1) – Audiosignal, 2. Blau (GND) – Stromversorgung minus, 3. Gelb (PWR1) – Stromversorgung plus, 4. Weiß (VD1) – Videosignal

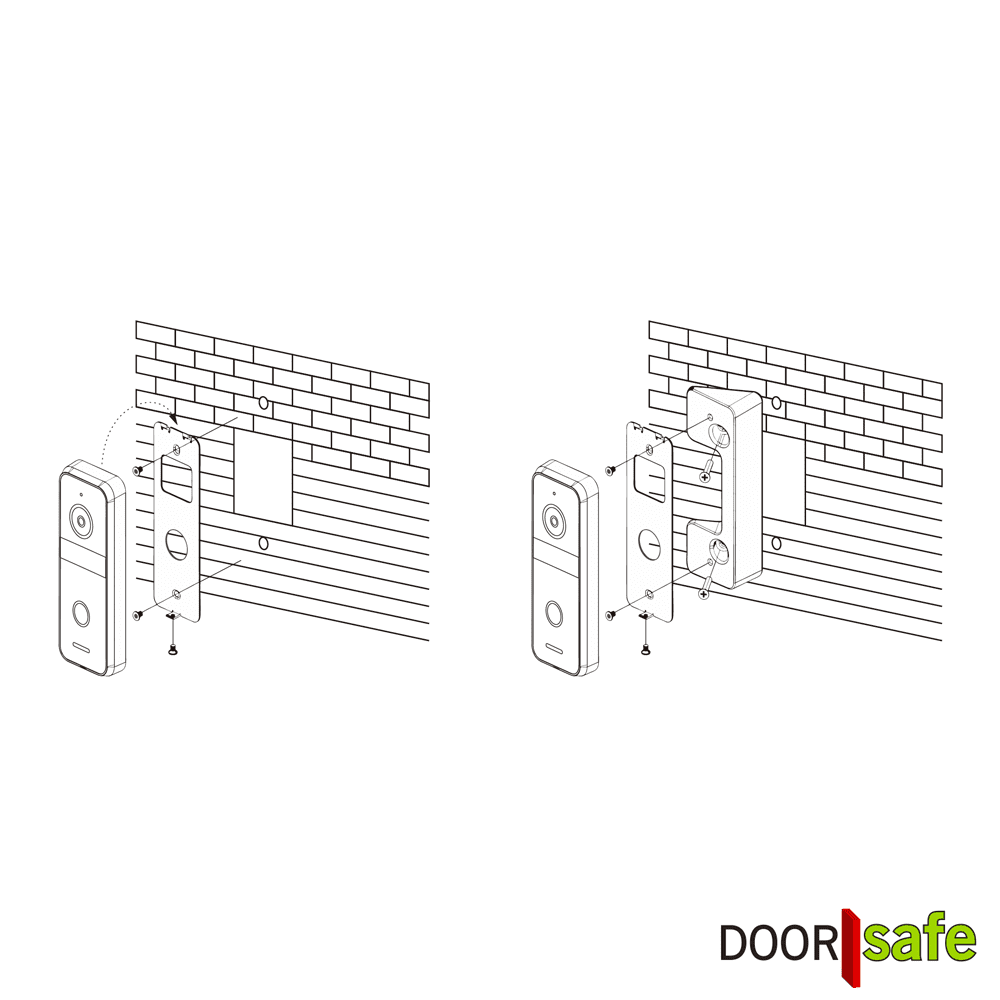

Sie können das Kabel in der mitgelieferten Eckhalterung verlängern, indem Sie das 40-cm-Kabel kürzen, oder im Innenbereich, indem Sie das 40-cm-Kabel nach innen ziehen.
Verlängerung unter 20 Metern: mit einem 4-Draht-Kabel mit 0,5 mm Aderquerschnitt, zum Beispiel DS4968
Verlängerung über 20 Meter: mit einem Siamese-Koaxialkabel, bei dem das Videosignal über den Kern des Koaxialkabels läuft, zum Beispiel DS4944
Weitere Informationen zu Kabeln finden Sie hier.
Es gibt außerdem ein Kabel zum Anschluss eines elektrischen Türöffners oder Tors: 5. Grün (COM) – bilden Sie eine Schleife mit COM und einem dieser beiden Anschlüsse, je nach Türöffnertyp: 6. Schwarz (NO) – Türöffnertyp: Arbeitsstrom, 7. Orange (NC) – Türöffnertyp: Ruhestrom (z. B. für Magnettüröffner)
Die Türklingel ist nur ein Schalter (potenzialfreier Kontakt); im Stromkreis wird daher auch eine Stromquelle benötigt.
Hier finden Sie weitere Informationen zum Anschluss von Türöffnern oder Toren.

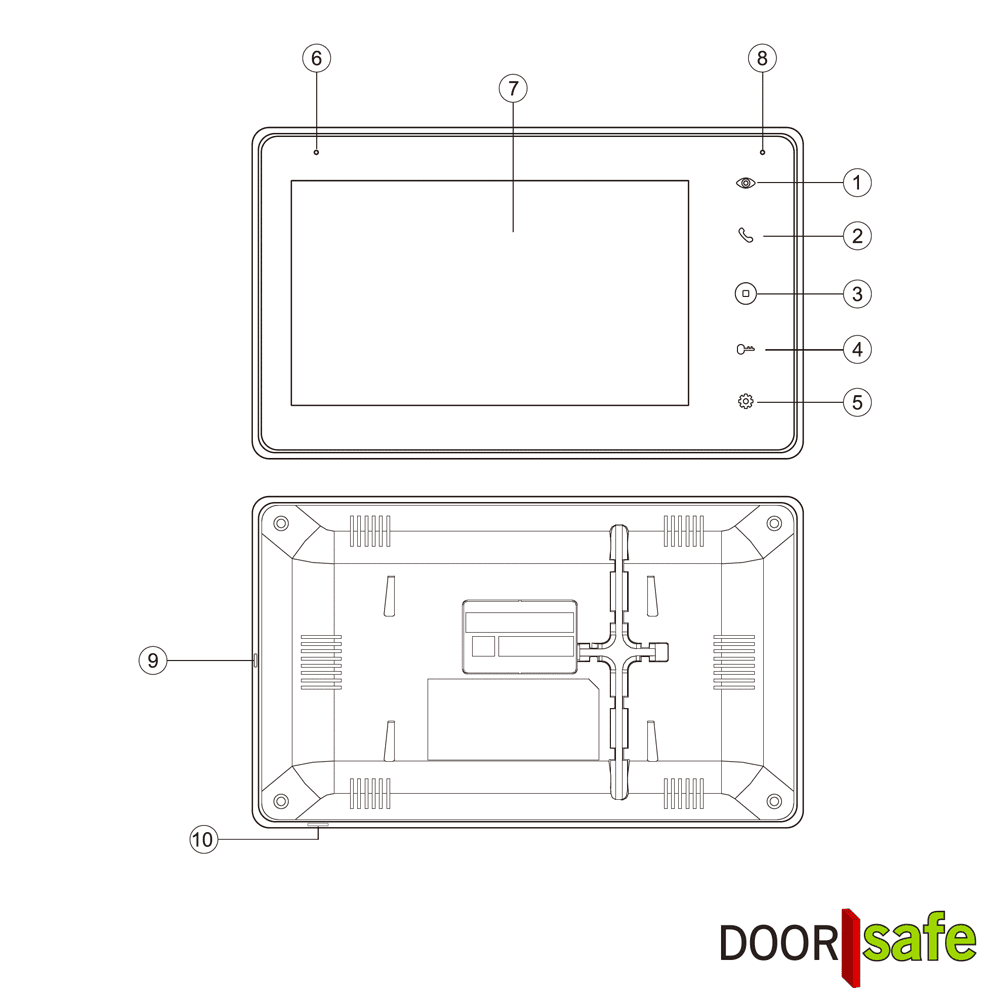

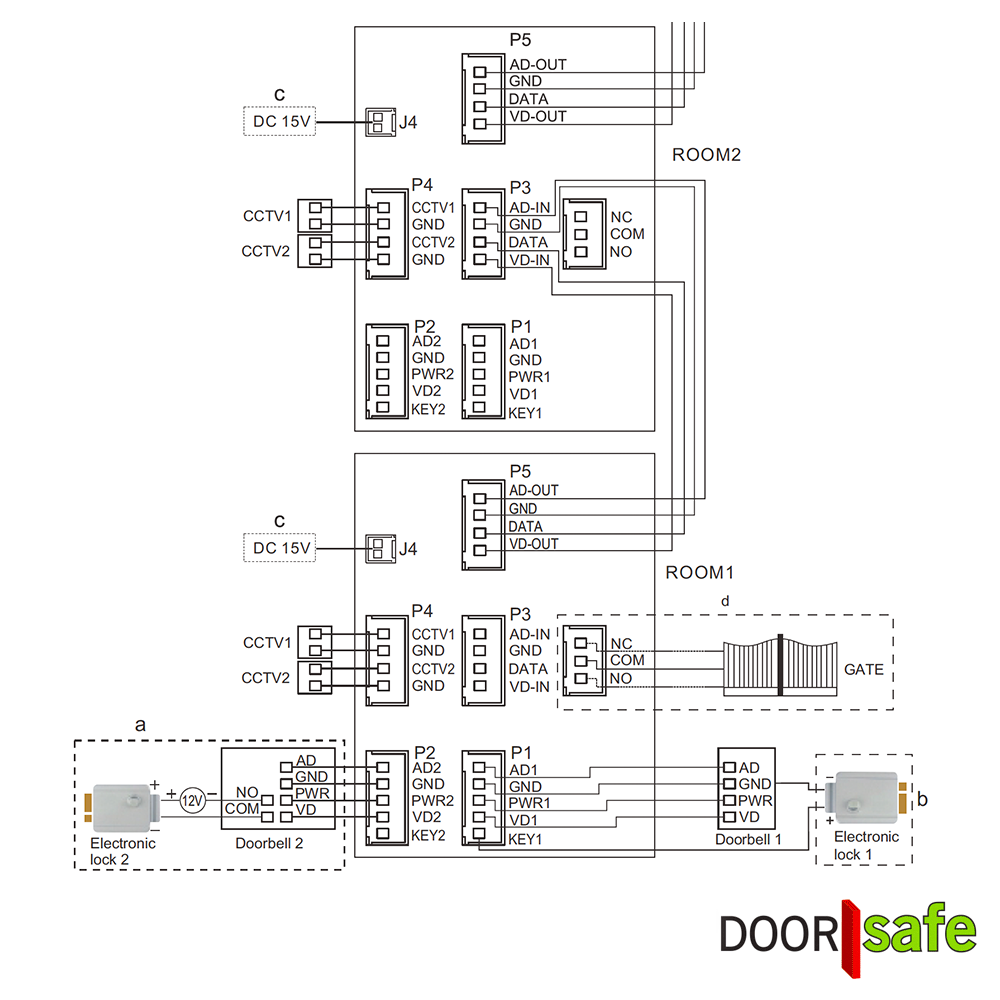

Anschlussmöglichkeiten Bildschirm
Auf der Rückseite des Bildschirms können verschiedene mitgelieferte Stecker eingesteckt werden, um Folgendes anzuschließen:
- Anschluss für Netzteil 15 V DC für die Steckdose (im Lieferumfang)
- P1 Anschluss für Türklingel 1: Rot (AD1 – Audio) / Weiß (VD1 – Video) / Blau (GND – Minus) / Gelb (PWR1 – Plus) / Braun (KEY1 – Türöffner)
- P2 Anschluss für Türklingel 2: Rot (AD2 – Audio) / Weiß (VD2 – Video) / Blau (GND – Minus) / Gelb (PWR2 – Plus) / Braun (KEY1 – Türöffner)
- P3 Anschluss für externes Internetmodul: VD-IN/AD-IN/GND/DATA (verwenden Sie diesen Anschluss, wenn die Türklingel zuerst zum Bildschirm und dann vom Bildschirm zum Internetmodul geht)
- P4 Anschluss kabelgebundene Überwachungskameras: CCTV1/GND CCTV2/GND
- P5 Anschluss für ein zusätzlicher Bildschirm: VD-OUT/AD-OUT/GND/DATA
- NC/COM/NO: Anschluss für einen Tor / elektrischen Türöffner: (Rot – NC / Blau – COM / Gelb – NO (sowohl Arbeitsstrom (gelb/blau) als auch Ruhestrom möglich (rot/blau))
Für mehr Platz hinter dem Bildschirm ist eine höhere Montagehalterung DS4993 erhältlich, die 2,5 cm von der Wand absteht – als Alternative zur standardmäßig mitgelieferten Halterung mit 0,5 mm Wandabstand.

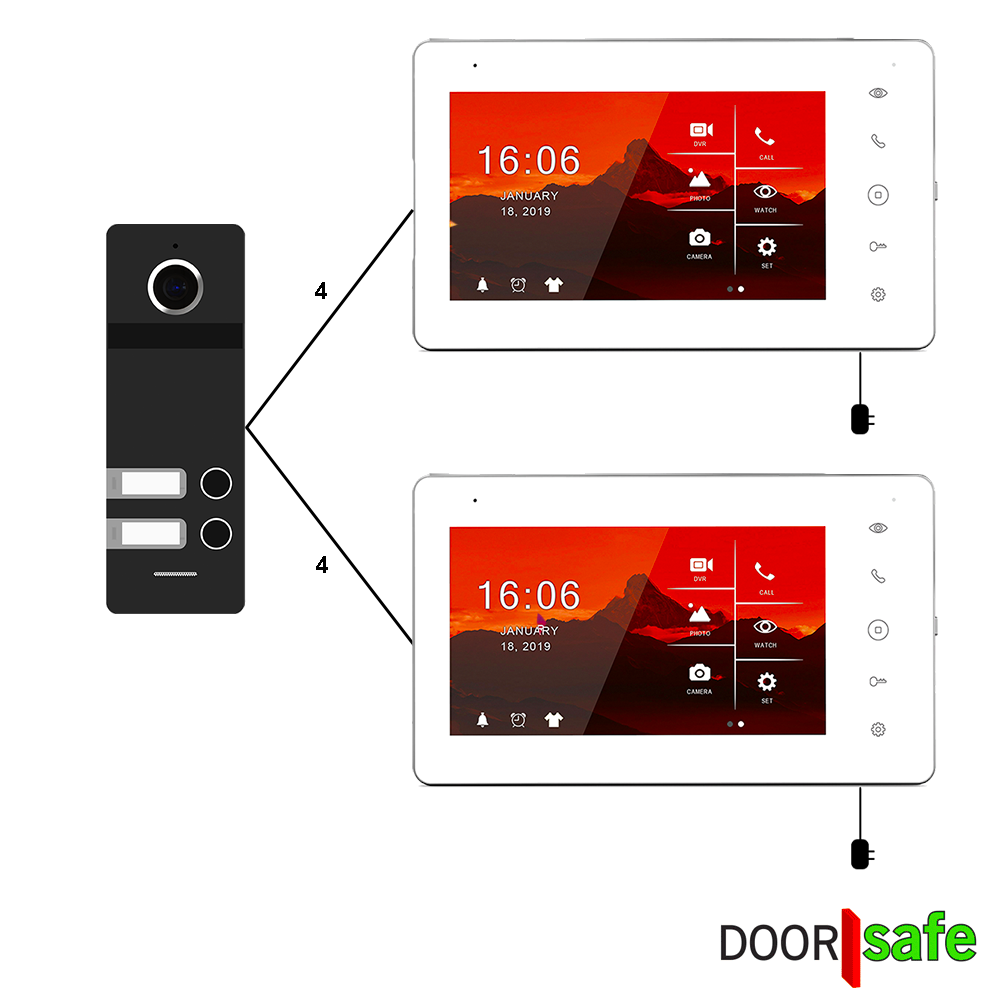

Mehrere Türklingeln oder Bildschirme
Beachten Sie bei mehreren Türklingeln oder mehreren Bildschirmen Folgendes:
- Es gibt insgesamt 2 Türklingeln am Bildschirm angeschlossen werden.
- Beide Türklingeln müssen an den ersten Bildschirm angeschlossen werden.
- Sobald jemand klingelt, zeigt der Bildschirm an: Türklingel 1 oder Türklingel 2 klingelt.
- Von jedem Bildschirm aus können Sie durch eine der beiden Türklingeln schauen, auch ohne dass jemand klingelt.
- Die DVR-Funktion kann nur bei einer der beiden Türklingeln Bewegungen aufzeichnen.
- Insgesamt können 4 Bildschirme an eine Türklingel angeschlossen werden.
- Die 1 oder 2 Türklingeln müssen immer am ersten Bildschirm angeschlossen werden. Anschließend führt ein 4-Draht-Kabel vom ersten zum zweiten Bildschirm, dann vom zweiten zum dritten und vom dritten zum vierten Bildschirm. Alle Bildschirme benötigen außerdem einen eigenen Stromanschluss über das mitgelieferte Netzteil.
- Im Menü des Bildschirms muss angegeben werden, um welchen Bildschirm es sich handelt: Raum 1, 2, 3 oder 4.
- Wenn jemand klingelt, läuten bis zu alle 4 Bildschirme.
- Wenn an einem der 4 Bildschirme abgenommen wird, hören die anderen Bildschirme auf zu läuten.
- Wenn Sie nach dem Annehmen eines Anrufs am Bildschirm die Weiterleiten-Taste drücken, läuten die anderen Bildschirme erneut und jemand an einem anderen Bildschirm kann den Anruf annehmen.
- Von einem Bildschirm aus können Sie einen oder alle anderen Bildschirme „anrufen“ und miteinander sprechen.
- Von einem Bildschirm aus können Sie hören, was an einem anderen Bildschirm zu hören ist – aber nur, wenn dies im Menü des anderen Bildschirms freigegeben wurde. Das Mithören ist auf dem mitgehörten Bildschirm sichtbar und kann dort sofort beendet werden.

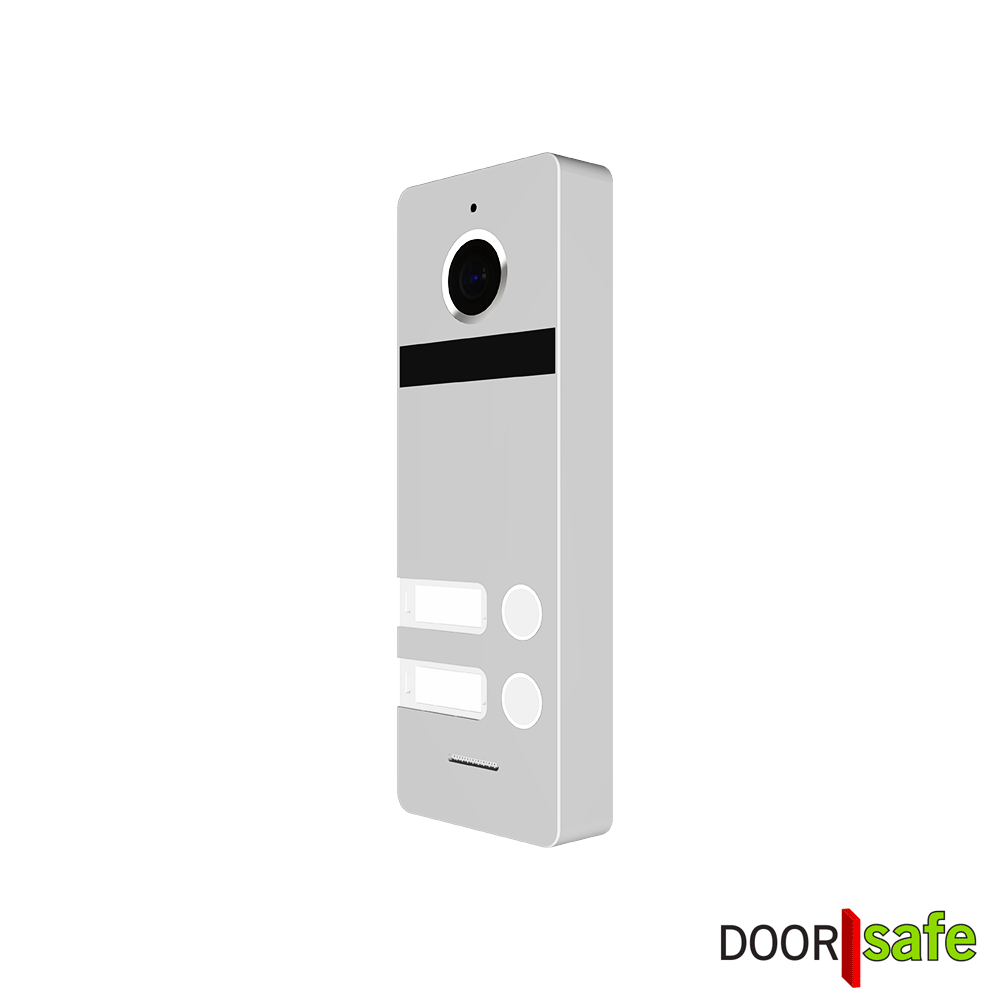

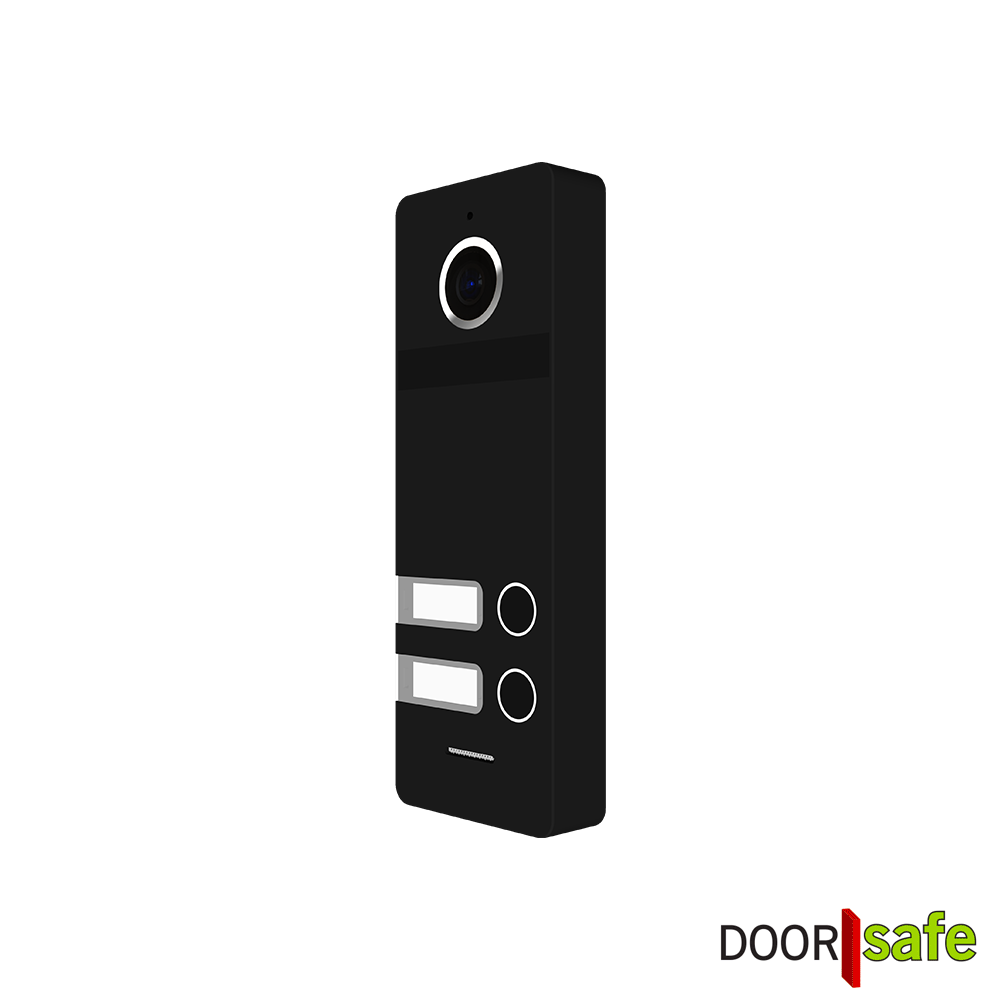

| Farbe der Türklingel: | Silber, Schwarz |
|---|
PRODUKTBESCHREIBUNG

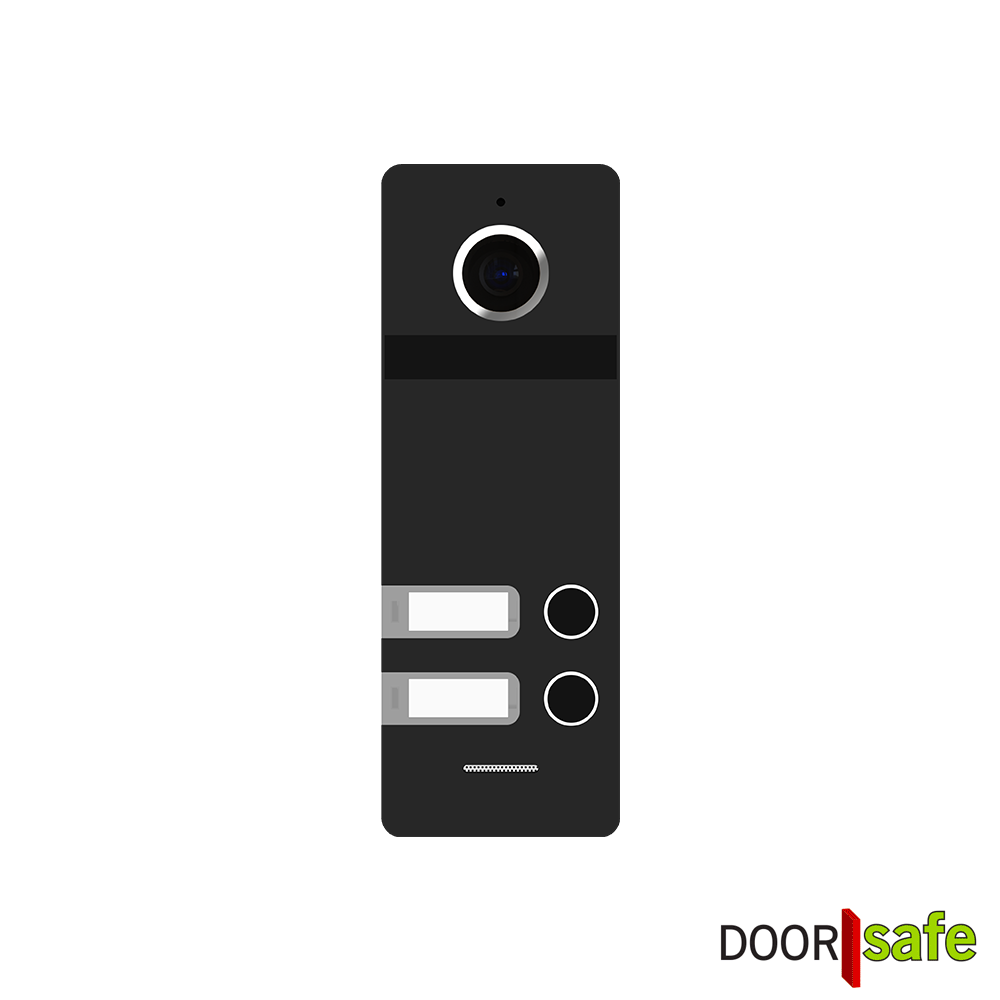

Türklingel in Top-Qualität
In der äußerst robusten IP65-Türklingel mit 2 Klingeltasten aus widerstandsfähigem Zink/Aluminium steckt eine 2-MP-FHD-1080P-Kamera mit 120° Blickwinkel und Nachtsicht durch 6 IR-LEDs. Die Türklingel hat eine beleuchtete Klingeltaste, und eine 30°-Eckhalterung ist direkt im Lieferumfang. Von der Türklingel muss ein 4-Draht-Kabel zum Bildschirm verlegt werden. Über dieses Kabel laufen das Signal und die Stromversorgung der Türklingel. Verlängern Sie dieses Kabel in der Montagehalterung oder ziehen Sie das 40 cm lange und 5 mm dicke Kabel aus der Türklingel nach innen, um es dort zu verlängern. Bei Kabeln über 20 m verwenden Sie ein Koaxialkabel. An die Türklingel kann auch ein elektrischer Türöffner angeschlossen werden – sowohl mit Ruhe- als auch mit Arbeitsstrom. Die Türklingel ist nur der Schalter; das Schloss benötigt also eine eigene Stromversorgung. Dadurch funktioniert die Türklingel mit allen Arbeitsstrom-Türöffnern bis max. 36 V AC oder DC, 4 A. Die Öffnungszeit ist über den Bildschirm einstellbar. Während einer aktiven Videoverbindung kann der Türöffner über die App oder den Bildschirm betätigt werden.
Kostenlose lokale und private Speicherung der Aufnahmen
Diese Kamera-Türklingel kann Fotos (als .bmp-Datei) und Videos (als .avi-Datei) automatisch oder manuell auf der 32-GB-SD-Karte im Bildschirm speichern. Über den Bildschirm lassen sich alle Aufnahmen wiedergeben. Ist die SD-Karte voll, werden die ältesten Aufnahmen gelöscht, um Platz für neue zu schaffen. Die Aufnahmefunktion lässt sich auch komplett ausschalten.
Bildschirm in Top-Qualität
Der schöne weiße 7-Zoll-Bildschirm ist ein vollfarbiger IPS-Touchscreen und macht sich an nahezu jeder Wand gut. Der Bildschirm wird über das mitgelieferte 15-V-Steckernetzteil mit Strom versorgt. Im Menü lässt sich sehr viel einstellen, etwa Helligkeit, Kontrast und Farbsättigung des Bildes, aber auch ein (eigenes) Hintergrundbild oder ein Klingelton. Länge und Lautstärke des Klingeltons sind einstellbar, ebenso ein „Nicht stören“-Modus. Sie können auch eigene Sprachnachrichten aufnehmen: Wenn jemand klingelt und Sie nicht abnehmen, kann die Türklingel z. B. sagen: „Bitte das Paket NICHT bei den Nachbarn abgeben!“ – oder der Besucher kann eine Sprachnachricht hinterlassen. Der Bildschirm wird an der Wand montiert; eine Montagehalterung liegt bei. Optional ist auch eine höhere Montagehalterung DS4993 erhältlich, die hinter dem Bildschirm mehr Platz zum Verstecken der Kabel bietet.
Es können maximal 4 Bildschirme mit einer Türklingel verbunden werden. Dabei wird Bildschirm 2 über ein 4-Draht-Kabel mit Bildschirm 1 verbunden, und auch Bildschirm 2 muss an die Stromversorgung angeschlossen werden. Bei mehreren Bildschirmen können sich die Bildschirme gegenseitig anrufen.
PRODUKT- & ANLEITUNGSVIDEOS
Doorsafe 7590
Doorsafe 7591
Doorsafe 7595
Productvideo Doorsafe 7550 PRO bedrade camera deurbel met intercom / parlofoon
Basisfuncties & menu
Deurbel met scherm verbinden
TABELLE MIT TECHNISCHEN DATEN
| Modell | DS7550 |
| Preis & Link | |
| Empfehlung | |
| Monitortyp | 7-Zoll-Volltouch-Farbbildschirm |
| Zusätzliche Außeneinheit oder Bildschirm möglich | Max. 2 x Außeneinheit; Max. 4 x Monitor. |
| Verbindungsart zwischen Außeneinheit und Monitor | 4-adriges Kabel von der Außeneinheit zum Bildschirm. Verbindung mit Verlängerungskabel in der Winkelhalterung oder im Haus. Aus der Türklingel kommt ein 40 cm langes, 5 mm dickes Kabel. |
| Maximale Länge und Kabeltyp | Max. Kabellänge von der Außeneinheit zum Monitor: 100 Meter. 4-adriges Kabel mit mindestens 0,5 mm Aderquerschnitt. Bei einer Entfernung >20 m ist ein Koaxialkabel nötig. |
| Internetverbindung | Nicht möglich |
| App | - |
| Audioverbindung | Duplex-Gegensprechen: gleichzeitig sprechen und hören. |
| Stromversorgung Außeneinheit | Außeneinheit wird vom Bildschirm über das 4-Draht-Kabel mit Strom versorgt. |
| Stromversorgung Monitor | Der Bildschirm muss an das mitgelieferte 15V-DC-1A-Netzteil angeschlossen werden. |
| Montage Monitor | Wandmontage möglich. Stromanschluss an der Rückseite des Monitors. + Mit dem Tischständer DS4989 auf einen Tisch stellbar. |

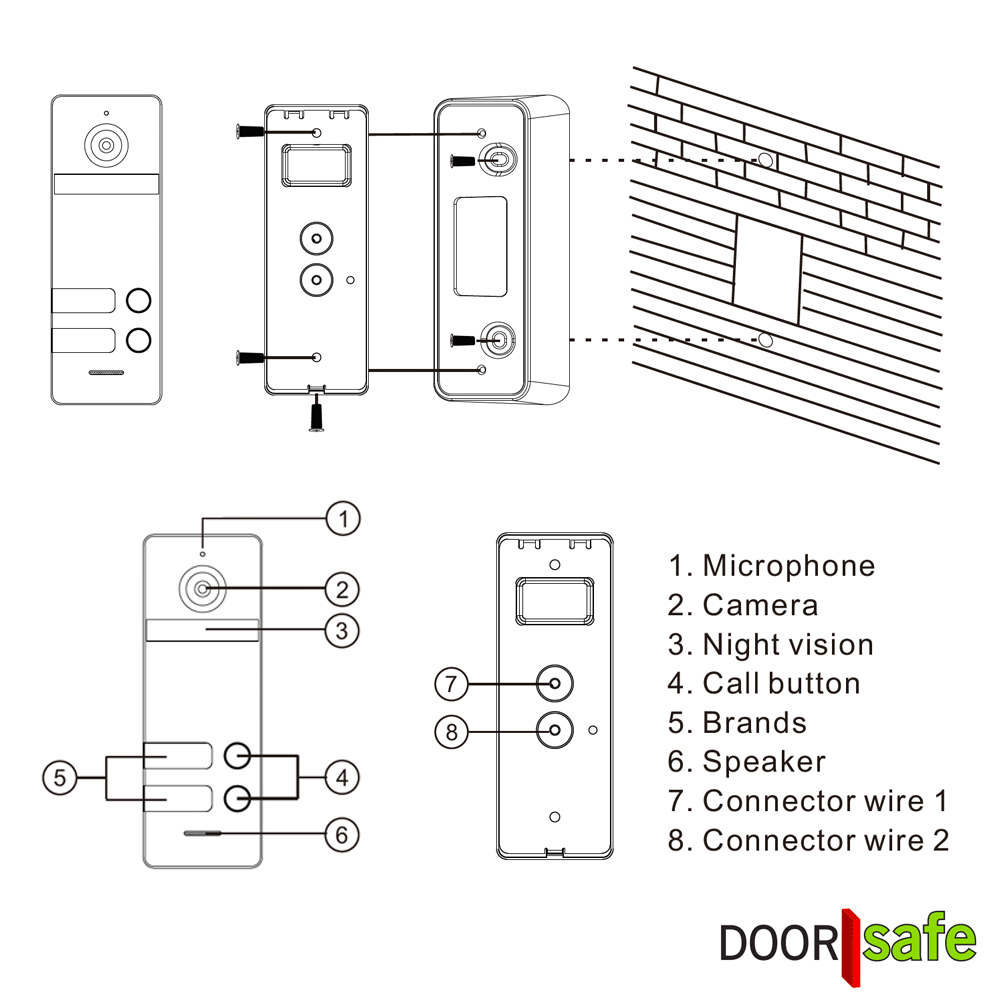

| Montage Außeneinheit | Flach an der Wand oder in einer Ecke. 30-Grad-Eckmontagehalterung im Lieferumfang. |
| Speicherung der Aufnahmen | Speicherung auf 32-GB-microSD-Karte im Monitor (max. 128 GB), 32-GB-SD-Karte im Lieferumfang. Macht Videos bei Bewegungen & von der klingelnden Person plus ein Foto. Die Aufnahme kann abgeschaltet werden. Über den Monitor können die Videos und Fotos von Klingelnden und bei Bewegungen angesehen werden. Speicherung auf einem NAS ist nicht möglich. |
| Monitoring-Funktion | Ja |
| Bewegungsmelder | Sobald die Türklingel eine Bewegung erkennt und aufzeichnet, kann der Monitor aktiv werden. Funktioniert auf Basis der von der Kamera erkannten Bewegungen. Kann auch komplett ausgeschaltet oder nach Zeitplan ein-/ausgeschaltet werden. Die Empfindlichkeit ist in 3 Stufen einstellbar. Bei Bewegung wird ein Video auf der SD-Karte im Monitor gespeichert. Ansehen über den Monitor. |
| Kameraauflösung | 2MP FHD 1920x1080 (1080P) |
| Blickwinkel | 120° |
| Wetterfestigkeit | Ja, IP65. Gehäuse der Außeneinheit aus Metall: Zink-/Aluminiumlegierung. |
| Klingeltöne | 13 Klingeltöne, 9 Lautstärkestufen, Klingeldauer einstellbar (10–60 Sek.), Lautstärke & Dauer einstellbar, stummschaltbar. Eigener Klingelton möglich. |
| Namensschild | - |
| Klingelbestätigung | LED leuchtet heller & ein Ton kann erklingen. Ton kann ein- oder ausgeschaltet werden. |
| Diebstahlschutz | - |
| Nachtsicht | Ja (6x IR-LED) |
| Schloss / Tor anschließbar | Max. 2: 1. verdrahtet an der Außeneinheit: - NO/COM/NC: Arbeitsstrom oder Ruhestrom; potenzialfreier Kontakt: max. AC/DC 15V, 1A. (Bildschirm oder Außeneinheit kann 15V liefern) - Entriegelungszeit: über den Bildschirm einstellbar. 2. verdrahtet am Bildschirm: - NO/COM/NC: Arbeitsstrom oder Ruhestrom; potenzialfreier Kontakt: max. AC/DC 15V, 1A. - Entriegelungszeit: über den Bildschirm einstellbar. Schloss/Tor öffnen über: - Bildschirm |
| Gong anschließbar | Anschluss eines zusätzlichen Gongs nicht möglich. |

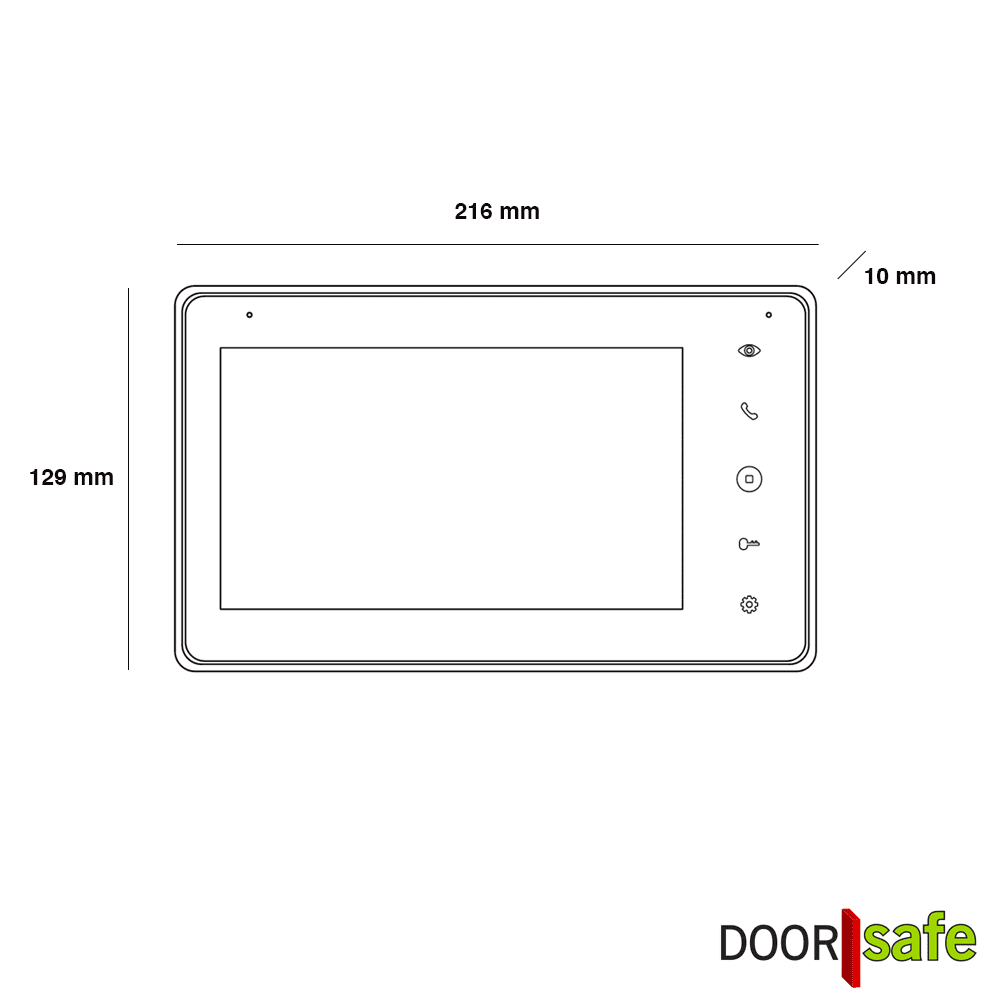

| Abmessungen | - Außeneinheit: 131 x 46 x 20 mm - Bildschirm: 216 x 129 x 10 mm |
| Menüsprachen | Niederländisch, Englisch, Deutsch, Französisch, Spanisch, Italienisch, Portugiesisch |
| Modell | DS7550 |
| __________________________________ | __________________________________ |
INSTALLATION SCHRITT FÜR SCHRITT
Tipp: Hier sehen Sie die Installation dieses Produkts Schritt für Schritt.
EMPFOHLENES ZUBEHÖR
LIEFERUMFANG / INHALT DIESES PAKETS
Dieses Paket besteht aus:
- 1 x DS7597 silber oder DS7577 schwarz Türklingel mit 2 Tasten + Montagehalterung + Eckhalterung
- 2 x 7-Zoll-Touchscreen – Doorsafe 7595
- 2 x 15-V-DC-Netzteil 1 A für EU-Steckdose
- 2 x Montagehalterung für die Wandmontage des Bildschirms
- Dübel & Schrauben
- verschiedene Stecker mit kurzen Kabeln zum Herstellen der Anschlüsse
- 2 x Doorsafe-Aufkleber
- 2 x 32-GB-SD-Karte
FAQ
7550
Es gibt 3 Möglichkeiten, Kabel miteinander zu verbinden:
- Kabel verdrillen und mit Isolierband abdecken
- Kabel mit Schnellverbindern verbinden
- Kabel mit Lötverbinder-Schrumpfschlauch und Heißluftfön verbinden
Beispiele sehen Sie in diesen Videos:
Kabels met elkaar verbinden met isolatie tape
Kabels met elkaar verbinden met een WAGO snelknoppeling
buitenunit aansluiten op een voeding met krimpkous soldeer units
Dafür lassen sich diese Produkte verwenden:
€ 14,95 inkl. MwSt.
Brauche ich überhaupt eine Türklingel mit Kamera?
Um einen Anruf auf Ihrem Telefon zu erhalten, wenn jemand klingelt – egal wo Sie gerade sind –, ist nicht unbedingt eine Kamera nötig. Mit einer GSM-Türklingel ohne Kamera können Sie ganz ohne Kamera, Internetverbindung oder App mit Ihrem Besucher sprechen. Damit entsteht bei Nachbarn oder Passanten gar nicht erst der Eindruck, dass Sie filmen oder aufzeichnen.
Wer zusätzlich sehen möchte, wer vor der Tür steht, oder die eigene Sicherheit erhöhen will, entscheidet sich häufig für eine Video-Türklingel oder eine Überwachungskamera am Eingang. Dann sollten Sie die folgenden rechtlichen Punkte kennen.
Was ist mit einer Kamera-Türklingel unproblematisch?
Eine Video-Türklingel, die nur nach dem Klingeln ein Livebild auf den Bildschirm oder in die App überträgt, ist im Grunde ein „digitaler Türspion“. Das kurze Anzeigen des Livebildes, um zu sehen, wer vor der Tür steht, gilt nach Auffassung der Datenschutzaufsichtsbehörden (Datenschutzkonferenz, DSK) in der Regel als unbedenklich, wenn die Kamera nur auf Klingeln aktiv wird, nur einen engen Bereich vor der Tür erfasst und nichts dauerhaft speichert.
Schwieriger wird es, sobald Bilder dauerhaft oder bewegungsgesteuert aufgezeichnet werden oder die Kamera Bereiche außerhalb Ihres eigenen Grundstücks erfasst.
Welche Gesetze gelten in Deutschland?
- DSGVO: Erfasst die Kamera nur Ihr eigenes, nicht öffentlich zugängliches Grundstück, fällt das meist unter die sogenannte Haushaltsausnahme (Art. 2 Abs. 2 lit. c DSGVO). Sobald die Kamera aber auch öffentlichen Raum (z. B. Gehweg oder Straße) erfasst, gilt nach der Rechtsprechung des Europäischen Gerichtshofs (Urteil vom 11.12.2014, C-212/13 „Ryneš“) die DSGVO. Die Aufzeichnung ist dann nur zulässig, wenn Ihr berechtigtes Interesse (z. B. Schutz vor Einbruch oder Sachbeschädigung) die Interessen der gefilmten Personen überwiegt (Art. 6 Abs. 1 lit. f DSGVO). Außerdem müssen Sie die Betroffenen informieren (Art. 13 DSGVO).
- BDSG: § 4 BDSG regelt die Videoüberwachung öffentlich zugänglicher Räume. Nach einem Urteil des Bundesverwaltungsgerichts (27.03.2019, 6 C 2.18) und Auffassung der Datenschutzaufsichtsbehörden ist für Privatpersonen und Unternehmen jedoch in erster Linie Art. 6 Abs. 1 lit. f DSGVO maßgeblich; die Abwägung ist im Ergebnis aber ähnlich streng.
- Allgemeines Persönlichkeitsrecht und Recht am eigenen Bild: Auch unabhängig vom Datenschutzrecht können Nachbarn oder Passanten Unterlassung verlangen, wenn sie gefilmt werden. Bildnisse dürfen außerdem grundsätzlich nur mit Einwilligung verbreitet oder öffentlich zur Schau gestellt werden (§ 22 Kunsturhebergesetz, KUG) – stellen Sie Aufnahmen von Personen also nicht ins Internet oder in soziale Netzwerke.
- Tonaufnahmen: Wer das nichtöffentlich gesprochene Wort eines anderen unbefugt aufnimmt, kann sich nach § 201 StGB strafbar machen. Wir empfehlen deshalb dringend, eine dauerhafte bzw. automatische Audioaufzeichnung zu deaktivieren. Die normale Gegensprechfunktion, wenn ein Besucher klingelt und Sie mit ihm sprechen, ist davon nicht betroffen.
Was sagen die Gerichte?
Nach ständiger Rechtsprechung des Bundesgerichtshofs (u. a. BGH, Urteil vom 16.03.2010, VI ZR 176/09) muss bei einer Videoanlage auf einem Privatgrundstück sichergestellt sein, dass weder der angrenzende öffentliche Bereich (Gehweg, Straße) noch Nachbargrundstücke oder ein gemeinsamer Zugang erfasst werden – es sei denn, ein überwiegendes Interesse des Betreibers rechtfertigt dies im Einzelfall. Schon eine Kamera, die so ausgerichtet ist, dass Nachbarn eine Überwachung ernsthaft befürchten müssen („Überwachungsdruck“), kann unzulässig sein. Richten Sie Ihre Kamera deshalb so aus, dass sie möglichst nur Ihren eigenen Eingangsbereich zeigt.
Mietwohnung oder Wohnungseigentum (WEG)
Wohnen Sie zur Miete oder in einer Eigentümergemeinschaft, gehören Hauseingang, Treppenhaus und Klingelanlage meist zu den gemeinsam genutzten Flächen. Eine Kamera, die diese Bereiche erfasst, sollten Sie nur nach Absprache bzw. mit Zustimmung des Vermieters oder mit einem Beschluss der Eigentümergemeinschaft installieren. Mitbewohner und Nachbarn haben ein schutzwürdiges Interesse, nicht bei jedem Betreten oder Verlassen des Hauses gefilmt zu werden. Auch eine Videoüberwachung durch die Gemeinschaft selbst ist nach dem BGH (Urteil vom 24.05.2013, V ZR 220/12) nur zulässig, wenn das Überwachungsinteresse überwiegt und die Ausgestaltung dem Schutzbedürfnis der Betroffenen ausreichend Rechnung trägt.
Praktische Tipps, wenn Sie aufzeichnen möchten
Bei allen Doorsafe-Produkten mit Kamera entscheiden Sie selbst, ob und wann Aufnahmen gemacht werden (z. B. nach dem Klingeln, bei Bewegungserkennung oder dauerhaft). Wenn Sie Aufnahmen aktivieren, beachten Sie bitte Folgendes:
- Erfassungsbereich begrenzen: Richten Sie die Kamera auf Ihren eigenen Eingangsbereich, nicht auf Gehweg, Straße oder Nachbargrundstücke. Nutzen Sie, sofern Ihr Gerät bzw. die App dies anbietet, Privatzonen (Privacy-Masken) zum Schwärzen von Bildbereichen und Bewegungszonen, damit nur der relevante Bereich ausgewertet wird. Welche Funktionen Ihr Modell bietet, finden Sie in der Bedienungsanleitung oder in den Einstellungen der App.
- Nur mit gutem Grund aufzeichnen: Ein berechtigtes Interesse kann z. B. bei einem konkreten Einbruchs- oder Vandalismusrisiko bestehen. Halten Sie den Grund für sich fest.
- Kurz speichern: Die Datenschutzkonferenz hält in der Regel eine Speicherdauer von höchstens 72 Stunden für angemessen; danach sollten Aufnahmen automatisch gelöscht werden, sofern kein konkreter Vorfall vorliegt.
- Hinweisschild anbringen: Weisen Sie gut sichtbar auf die Videoaufzeichnung hin, z. B. mit einem Hinweisschild oder Aufkleber mit Ihren Kontaktdaten und dem Zweck der Aufzeichnung (Art. 13 DSGVO). Muster für Hinweisschilder stellt die DSK in ihrer Orientierungshilfe „Videoüberwachung durch nicht-öffentliche Stellen“ bereit. Bringen Sie die Kamera offen und nicht versteckt an.
- Audio aus: Deaktivieren Sie die dauerhafte Tonaufzeichnung (siehe § 201 StGB).
- Nicht veröffentlichen: Teilen Sie Aufnahmen nicht in sozialen Netzwerken. Im Ernstfall übergeben Sie relevante Aufnahmen an die Polizei.
- Sicher und lokal speichern: Speichern Sie Aufnahmen möglichst lokal (z. B. auf einer microSD-Karte) und schützen Sie Gerät und App mit einem sicheren Passwort.
- Auskunft ermöglichen: Gefilmte Personen haben ein Recht auf Auskunft über die zu ihnen gespeicherten Daten.
- Mit den Nachbarn sprechen: Informieren Sie Nachbarn vorab über Ihre Kamera und zeigen Sie ggf. den Bildausschnitt. Das vermeidet Missverständnisse, Streit und Beschwerden bei der Datenschutzaufsichtsbehörde.
Ist Doorsafe verantwortlich?
Ob eine Kamera aufzeichnet, wohin sie gerichtet ist und wie lange Aufnahmen gespeichert werden, entscheidet allein der Nutzer. Die Verantwortung für einen rechtskonformen Einsatz liegt daher beim Betreiber der Kamera. Wir möchten Sie mit diesen Hinweisen dabei unterstützen, Ihre Kamera-Türklingel oder Überwachungskamera so einzusetzen, dass Ihre Sicherheit und die Privatsphäre anderer gleichermaßen geschützt sind.
Hinweis: Dieser Beitrag dient nur der allgemeinen Information und stellt keine Rechtsberatung dar. Die Zulässigkeit hängt immer vom Einzelfall ab. Im Zweifel wenden Sie sich an einen Rechtsanwalt oder an die Datenschutzaufsichtsbehörde Ihres Bundeslandes.
Zum möglichen eingebauten oder separaten Internetmodul:
- Ist das Internetmodul im Bildschirm eingebaut, kann dieser Bildschirm der 1., 2., 3. oder 4. Bildschirm sein. Nur 1 Bildschirm muss mit dem Internet verbunden sein, und das muss nicht der erste sein. Die anderen Bildschirme benötigen also kein eingebautes Internetmodul.
- Das separate Internetmodul muss immer am letzten Bildschirm angeschlossen werden. Denn das Video- & Audio-Ausgangssignal, das sonst zum nächsten Bildschirm ginge, geht nun ins Internetmodul.
Sowohl beim eingebauten als auch beim separaten Internetmodul kann die Internetverbindung per WLAN oder RJ45-Netzwerkkabel hergestellt werden.
Die Leuchte oben rechts am Bildschirm blinkt, wenn Sie einen Anruf verpasst haben, also wenn jemand geklingelt hat und Sie nicht am Bildschirm angenommen haben. Wenn Sie den Bildschirm kurz berühren, hört die Leuchte auf zu blinken.
SD-Karte auf FAT32 formatieren:
oder
Wenn Sie im Windows-Explorer keine Option zum Formatieren auf FAT32 sehen, verwenden Sie diese kostenlose Software.
So formatieren Sie eine SD-Karte unter macOS (Mac / Apple) auf FAT32:
- Öffnen Sie das Festplattendienstprogramm
- Wählen Sie die SD-Karte aus
- Wählen Sie Erase
- Wählen Sie MS-DOS (FAT) und wählen Sie Erase / Löschen
Stecken Sie die SD-Karte nach dem Formatieren auf FAT in das Produkt und starten Sie das Produkt neu.
So formatieren Sie eine SD-Karte unter Windows auf FAT32:
- Öffnen Sie den Explorer
- Wählen Sie die SD-Karte aus
- Wählen Sie Formatieren
- Wählen Sie FAT32 und klicken Sie auf Starten
Stecken Sie die SD-Karte nach dem Formatieren auf FAT in das Produkt und starten Sie das Produkt neu.
Option 1: Heißluftfön + Lötverbinder
Die schönsten, kompaktesten und wasserdichtesten Kabelverbindungen erstellen Sie mit diesem Produkt:
Option 2: Mit WAGO-Klemmen
- Kürzen Sie das Kabel aus der Türklingel
- Verbinden Sie die 4 Adern mit Verbindern
- Auf der Rückseite des Monitors können an den Anschlüssen CCTV1, CCTV2 und GND 2 kabelgebundene Überwachungskameras angeschlossen werden.
- Diese kabelgebundene Überwachungskamera ist vom Typ AHD (Analog High Definition)
- Es muss also ein 2-adriges Kabel von der Kamera zum Bildschirm führen.
- Der Monitor kann aber nur von 1 Quelle Aufnahmen machen. Das schränkt den Nutzen kabelgebundener Überwachungskameras ein.
Wir empfehlen Folgendes:
Wenn Sie eine Überwachungskamera ergänzen möchten, fügen Sie diese Kamera direkt in der Smart Life-App hinzu. Sie ist dann nicht mit dem Monitor gekoppelt, aber mit dem Smartphone. Die Kamera kann dauerhaft Aufnahmen auf der SD-Karte in der Kamera speichern. Oder Sie machen mit der App während des Live-Bildes zusätzliche Aufnahmen; diese werden im Speicher des Smartphones gespeichert.
In der Smart Life App muss von Einweg-Audio auf Zwei-Wege-Audio umgeschaltet werden. So gehen Sie vor:
1. Gehen Sie zu den Einstellungen und wählen Sie oben rechts den Stift:
2. Wählen Sie „Basisfunktionen“:
3. Wählen Sie den Audiomodus: Zwei-Wege-Audio
- Das mitgelieferte Netzteil hat eine Länge von 1,5 Metern.
- Das Netzteil liefert 15 V DC und 0,8 A.
- Das Kabel lässt sich auch einfach verlängern:
Kabels verbinden kan met isolatie tape of een snelkoppeling:
Schnellverbinder erhalten Sie hier:
Eine Videoaufnahme von 1 Minute braucht ca. 3 MB (Schätzwert, da dies davon abhängt, wie viel Bewegung im Bild ist).
Für 1 Woche ist eine 32-GB-SD-Karte nötig bei durchgehenden Aufnahmen.
Für 1 Monat ist eine 128-GB-SD-Karte nötig bei durchgehenden Aufnahmen.
- Eigener Klingelton, Dateityp: .mp3
- Max. Dateigröße: 1 MB
- Ort auf der SD-Karte: MYRING – DOOR 1
- Am DS7595- oder DS7596-Bildschirm können Sie einen eigenen Klingelton einstellen.
- Dies funktioniert leider nicht, wenn im Menü AUFNAHMETYP BESUCHER auf Video eingestellt ist, da der Bildschirm sonst gleichzeitig von der SD-Karte lesen und auf sie schreiben müsste.
- Bei diesen Bildschirmen können Sie einen eigenen Klingelton einstellen, indem Sie eine .mp3-Audiodatei in den Ordner MYRING auf der SD-Karte kopieren. Unten finden Sie einen Link zu 58 verschiedenen Klingeltönen.
- Der DS7596-Bildschirm kann auch mit dem DS6603 WLAN-Gong verbunden werden. Manche Kunden möchten, dass der Bildschirm denselben Klingelton hat wie der Gong.
- 58 Klingeltöne, die auch auf dem DS6603 WLAN-Gong verfügbar sind, können über diesen Link als MP3-Dateien heruntergeladen werden. Klicken Sie auf diesen Link, um den Download zu starten.
- Kopieren Sie 1 eigenen Klingelton als .MP3-Datei in den Ordner MYRING auf der SD-Karte; danach ertönt dieser Klingelton anstelle des im Menü eingestellten.
- Bitte beachten: Dies funktioniert leider nicht, wenn im Menü AUFNAHMETYP BESUCHER auf Video eingestellt ist, da der Bildschirm sonst gleichzeitig von der SD-Karte lesen und auf sie schreiben müsste.
Eine Audiodatei selbst in MP3 umwandeln
- Es gibt verschiedene Konverter, die z. B. .WAV in das .MP3-Format umwandeln können.
Ein möglicher Konverter: https://cloudconvert.com/wav-to-mp3
Wenn der Ton aus dem Lautsprecher der Türklingel zu leise ist, kann das folgende Ursachen haben:
- Das Kabel ist zu lang oder nicht vom richtigen Typ. Hier finden Sie weitere Informationen zu Kabeln.
- Die Lautstärke an der Rückseite der Türklingel ist zu niedrig eingestellt. Drehen Sie den Lautstärkeregler mit einem Kreuzschlitzschraubendreher nach rechts für mehr Lautstärke:
Die Lautstärke des Bildschirms lässt sich während eines Anrufs im Menü einstellen:
Letzte Aktualisierung: 1. Nov. 2023.
Dies ist ein Update für den Monitor der Doorsafe 7550.
Dieser Monitor ist der DS7595.
Das Update funktioniert wie folgt:
- laden Sie diese ZIP-Datei auf Ihren PC herunter
- entpacken Sie die ZIP-Datei; sie enthält 1 Datei mit der Endung .bin
- nehmen Sie die SD-Karte aus dem Bildschirm.
- stecken Sie die SD-Karte in den Computer
- die .bin-Datei auf die SD-Karte kopieren
(auf der SD-Karte befinden sich verschiedene Ordner; legen Sie die .bin-Datei nicht in einen Ordner, sondern direkt auf die SD-Karte) - trennen Sie den Bildschirm vom Strom
- stecken Sie die SD-Karte mit der .bin-Datei in den Bildschirm
- versorgen Sie den Bildschirm wieder mit Strom und schalten Sie ihn ein
- das Update startet nun; ein blauer Bildschirm zeigt den Fortschritt in Prozent an. Achten Sie darauf, dass die Stromversorgung während des Updates nicht unterbrochen wird.
- wenn das Update abgeschlossen ist und 100 % anzeigt: Nehmen Sie die SD-Karte aus dem Bildschirm und schalten Sie den Bildschirm aus
- schalten Sie den Bildschirm wieder ein & prüfen Sie, ob die Firmware-Version jetzt 65D ist
- löschen Sie nun die .bin-Datei von der SD-Karte: Stecken Sie die SD-Karte in den Bildschirm und formatieren Sie sie, oder entfernen Sie die .bin-Datei am Computer von der SD-Karte
Folgen Sie diesen Schritten oder sehen Sie sich das Video unten an:
- Stellen Sie die Menüsprache auf Englisch
- Schalten Sie den Bildschirm mit der Ein-/Aus-Taste rechts am Bildschirm aus
- Legen Sie einen Finger auf die mittlere Taste am Bildschirm (den Kreis)
- Während der Finger auf der Taste liegt, schalten Sie den Bildschirm mit der Taste rechts am Bildschirm wieder ein
- Das Menü, in dem die Türöffnungszeit von Tor und Türklingel angepasst werden kann, wird angezeigt.
- Door unlock time: Anzahl Sekunden, die der Schalter in der Türklingel Strom liefert (Arbeitsstrom) oder unterbricht (Ruhestrom), nachdem jemand die Taste mit dem Schlüsselsymbol drückt (nur während einer aktiven Videoverbindung möglich)
- Gate normal status: hat keine Funktion
- Gate unlock time: Anzahl Sekunden, die der Schalter an der Rückseite des Bildschirms Strom liefert (Arbeitsstrom) oder unterbricht (Ruhestrom), nachdem jemand die Taste mit dem Torsymbol drückt (nur während einer aktiven Videoverbindung möglich)
- DOOR 1: Dies gilt nur bei einer Türklingel mit 2 Tasten für 2 Wohnungen; stellen Sie hier ein, ob der Bildschirm mit Taste 1 oder 2 verbunden ist
Bei 2 Türklingeln
Beide Türklingeln müssen am ersten Monitor angeschlossen werden.
Sie können nicht Türklingel 1 an Monitor 2 und Türklingel 2 an Monitor 2 anschließen.
Im Menü (Raum dieses Monitors) muss eingestellt werden, welcher Monitor 1 (Raum 1, mit dem beide Türklingeln verbunden sind) und welcher Monitor 2 (Raum 2) ist.
Beim Klingeln
Beide Türklingeln können völlig unabhängig voneinander ein Foto oder ein Video von dem machen, der klingelt (oder keine Aufnahmen machen).
Ob ein Foto, ein Video oder keine Aufnahme gemacht wird, stellen Sie im Menü unter ‚Aufnahmetyp bei Klingeln‘ ein.
Diese Einstellung gilt für beide Türklingeln. Sie kann also nicht pro Türklingel getrennt eingestellt werden.
Z. B. wenn die Einstellung auf ‚Video aufnehmen‘ steht, machen beide Türklingeln ein Video.
Bei Bewegung
Eine Videoaufnahme bei Bewegung ist nur bei 1 der 2 Türklingeln möglich.
Von welcher Türklingel bei Bewegung ein Video aufgenommen wird, stellen Sie im Menü unter ‚Aufnahmen machen von‘ ein.
Gehen Sie zu:
1 – elektrischen Türöffner anschließen an Türklingel
A – elektrischer Türöffner, Typ Arbeitsstrom, mit eigener Stromversorgung
B – elektrischer Türöffner, Typ Ruhestrom, mit eigener Stromversorgung
D – elektrischer Türöffner, Typ Arbeitsstrom, mit Stromversorgung von der Türklingel (Diode erforderlich)
2. elektrischen Türöffner anschließen an den Bildschirm
A – elektrischer Türöffner, Typ Arbeitsstrom, mit eigener Stromversorgung
Die Entriegelungszeit sowohl des Schalters in der Türklingel als auch im Bildschirm lässt sich im Menü des Bildschirms einstellen:
Es gibt zwei Arten von Schlössern:
Arbeitsstrom (N.O. bzw. Fail Secure)
Stromlos verriegelt.
Kein Strom: Schloss ist zu.
Strom: Schloss ist offen.
Ein elektrischer Türöffner mit Arbeitsstrom ist der gängigste Typ. Bei Arbeitsstrom erhält der Türöffner nur dann Strom, wenn der Befehl zum Öffnen der Tür gegeben wird.
Ruhestrom (= N.C. bzw. Fail Safe):
Stromlos entriegelt.
Kein Strom: Schloss ist offen.
Strom: Schloss ist zu.
Ein elektrischer Türöffner mit Ruhestrom ist zum Beispiel ein Türöffner auf Magnetbasis. Bei Ruhestrom erhält der Türöffner ständig Strom; wenn der Befehl zum Öffnen gegeben wird, wird der Strom unterbrochen. Der Magnet benötigt Strom, um die Tür geschlossen zu halten. Fällt der Strom weg, öffnet sich die Tür.
1A.
Türöffner-Typ: Arbeitsstrom
Stromversorgung: externe Stromquelle
Schaltort: in der Türklingel
Taste am Bildschirm: Schlüssel
- Türöffnertyp: Arbeitsstrom
- Strom für den Türöffner: externe Stromquelle.
Die Türklingel ist nur ein Schalter und versorgt den Türöffner also nicht mit Strom. - Die Türklingel kann 12 V oder weniger schalten, sowohl AC als auch DC. Der maximale Strom, den die Türklingel schalten kann, beträgt 1 A.
Schließen Sie wie folgt an:
- Von COM (Grün, aus der Türklingel) zu 12 V Minus (schwarze Ader von der Stromquelle)
- Von 12 V Plus (rote Ader von der Stromquelle) zum Türöffner
- Vom Türöffner zu NO (schwarze Ader aus der Türklingel)
Die meisten Türöffner haben 2 Anschlüsse ohne festgelegtes Plus oder Minus. Beide Anschlüsse sind dann gleichwertig, die Belegung spielt keine Rolle.
1B.
Türöffner-Typ: Ruhestrom
Stromversorgung: externe Stromquelle
Schaltort: in der Türklingel
Taste am Bildschirm: Schlüssel
- Türöffnertyp: Ruhestrom
- Stromversorgung Türklingel: externe Stromquelle
- Die Türklingel kann 12 V oder weniger schalten, sowohl AC als auch DC. Der maximale Strom, den die Türklingel schalten kann, beträgt 1 A.
- Von COM (Grün, aus der Türklingel) zum Minuspol des Türöffners
- Vom Pluspol des Türöffners zu 12 V Plus (rote Ader von der Stromquelle)
- Von 12 V Minus (schwarze Ader von der Stromquelle) zu NC (Orange, aus der Türklingel)
Die meisten Türöffner haben 2 Anschlüsse ohne festgelegte Polung. Beide Anschlüsse sind dann gleichwertig, es spielt keine Rolle, wie herum Sie anschließen.
Siehe auch dieses Schema zum Unterschied zwischen dem Anschluss mit Ruhestrom oder Arbeitsstrom mit eigener Stromversorgung:
1C.
Türöffner-Typ: Arbeitsstrom
Stromversorgung: vom Bildschirm über den braunen Draht
Schaltort: in der Türklingel
Taste am Bildschirm: Schlüssel
- Türöffnertyp: Arbeitsstrom
- Strom für den Türöffner: 15 V 1 A DC über die braune Ader vom Bildschirm
In diesem Fall führen 5 Adern vom Bildschirm zur Türklingel, nämlich Weiß, Blau, Gelb, Rot + Braun.
- Schließen Sie KEY1 (Braun, aus dem Bildschirm) am Türöffner an
- Schließen Sie GND (Blau, aus der Türklingel) ebenfalls am Türöffner an
Siehe auch dieses Schema für beide Optionen:
1D.
Türöffner-Typ: Arbeitsstrom
Stromversorgung: von der Türklingel
Schaltort: in der Türklingel
Taste am Bildschirm: Schlüssel
Hinweis: Für diese Schaltungsart benötigen Sie die Diode 1N4001 1 A 50 V DS4977 nötig
- Türöffnertyp: Arbeitsstrom
- Strom für den Türöffner: 15 V 1 A DC
Schließen Sie wie folgt an:
- Schwarze Ader aus der Türklingel: mit Anschluss 1 des Türöffners verbinden
- Grüne Ader aus der Türklingel: mit den blauen Adern verbinden
- Gelbe Adern: mit Anschluss 2 des Türöffners verbinden
- Setzen Sie eine Diode 1N4001 (1 A, 50 V) zwischen Anschluss 1 und 2 des Türöffners. Die Seite der Diode mit der silbernen Markierung gehört auf die Seite, an der die gelben Drähte am Türöffner angeschlossen sind. Siehe auch die Abbildung.
(Ohne Diode funktioniert es auch, aber dann bricht nach dem Öffnen der Tür jedes Mal die Verbindung und damit das Bild auf dem Bildschirm ab.)
2A.
Türöffner-Typ: Arbeitsstrom
Stromversorgung: externe Stromquelle
Schaltort: am Bildschirm
Taste am Bildschirm: Tor
- Türöffnertyp: Arbeits- oder Ruhestrom
- Strom für den Türöffner: externe Stromquelle. Der Bildschirm ist nur ein Schalter und versorgt den Türöffner also nicht mit Strom.
- Der Bildschirm kann 12 V oder weniger schalten, sowohl AC als auch DC. Der maximale Strom, den die Türklingel schalten kann, beträgt 1 A.
Schließen Sie wie folgt an:
- Schließen Sie Schwarz (Minus) der Stromquelle an die blaue Ader an
- Schließen Sie die gelbe Ader an einen Anschluss des Türöffners an
- Schließen Sie Rot (Plus) der Stromquelle an den anderen Anschluss des Türöffners an
Die meisten Türöffner haben 2 Anschlüsse ohne festgelegtes Plus oder Minus. Beide Anschlüsse sind dann gleichwertig, die Belegung spielt keine Rolle.
2B.
Türöffner-Typ: Arbeitsstrom
Stromversorgung: vom Bildschirm über den braunen und den blauen Draht
Schaltort: am Bildschirm
Taste am Bildschirm: Schlüssel
- Türöffnertyp: Arbeitsstrom
- Strom für den Türöffner: 15 V 1 A DC über die braune Ader vom Bildschirm
In diesem Fall führen 5 Adern vom Bildschirm zur Türklingel, nämlich Weiß, Blau, Gelb, Rot + Braun.
- Schließen Sie KEY1 (Braun, aus dem Bildschirm) am Türöffner an
- Schließen Sie GND (Blau, kommt aus dem Bildschirm und führt weiter zur Türklingel) ebenfalls am Türöffner an
Beachten Sie bei mehreren Türklingeln oder mehreren Bildschirmen Folgendes:
- Insgesamt 2 Türklingeln.
- Beide Türklingeln müssen an den ersten Bildschirm angeschlossen werden.
- Sobald jemand klingelt, zeigt der Bildschirm an: Türklingel 1 oder Türklingel 2 klingelt.
- Von jedem Bildschirm aus können Sie durch eine der beiden Türklingeln schauen, auch ohne dass jemand klingelt.
- Die DVR-Funktion kann nur bei einer der beiden Türklingeln Bewegungen aufzeichnen.
- Insgesamt 4 Bildschirme.
- Die 1 oder 2 Türklingeln müssen immer angeschlossen werden am ersten Bildschirm.
- Anschließend führt ein 4-adriges Kabel vom ersten zum zweiten Bildschirm, dann vom zweiten zum dritten und vom dritten zum vierten Bildschirm.
- Im Menü des Bildschirms muss angegeben werden, um welchen Bildschirm es sich handelt: Raum 1, 2, 3 oder 4.
- Wenn jemand klingelt, läuten bis zu alle 4 Bildschirme.
- Wenn an einem der 4 Bildschirme abgenommen wird, hören die anderen Bildschirme auf zu läuten.
- Wenn Sie nach dem Annehmen eines Anrufs am Bildschirm die Weiterleiten-Taste drücken, läuten die anderen Bildschirme erneut und jemand an einem anderen Bildschirm kann den Anruf annehmen.
- Von einem Bildschirm aus können Sie einen oder alle anderen Bildschirme „anrufen“ und miteinander sprechen.
- An einem Bildschirm kann mitgehört werden, was an einem anderen Bildschirm zu hören ist – aber nur, wenn dies im Menü des anderen Bildschirms freigegeben wurde. Dieses Mithören ist am anderen Bildschirm sichtbar und kann sofort beendet werden.
- Ein 4-Zoll-Bildschirm kann nicht mit einem 7-Zoll-Bildschirm kombiniert werden.
Zum möglichen eingebauten oder separaten Internetmodul:
- Ist das Internetmodul im Bildschirm eingebaut, kann dieser Bildschirm der 1., 2., 3. oder 4. Bildschirm sein. Nur 1 Bildschirm muss mit dem Internet verbunden sein, und das muss nicht der erste sein. Die anderen Bildschirme benötigen also kein eingebautes Internetmodul.
- Das separate Internetmodul muss immer am letzten Bildschirm angeschlossen werden. Denn das Video- & Audio-Ausgangssignal, das sonst zum nächsten Bildschirm ginge, geht nun ins Internetmodul.
Sowohl beim eingebauten als auch beim separaten Internetmodul kann die Internetverbindung per WLAN oder RJ45-Netzwerkkabel hergestellt werden.
Wenn ein Kabel zu lang ist, wird das Bild unscharf. Siehe auch das Beispiel unten.
Die Lösung besteht darin, das Videokabel abzuschirmen. Bei einem Koaxialkabel ist das der Fall: Ein Koaxialkabel besteht aus einem Kern, durch den das Videosignal läuft; um den Kern liegt eine Kunststoffisolierung und darum ein metallischer Schirm (Abschirmung). Über diesen Schirm kann der Minuspol der Spannung geführt werden.
A. 0 – 15 Meter: UTP-Netzwerkkabel
- Ein Netzwerkkabel ist ein sehr verbreitetes Kabel. Die Qualität kann jedoch unterschiedlich sein.
CAT5 ist die niedrigste Qualität, CAT5E ist schon besser. Eigentlich ist aber erst CAT6 von ausreichender Qualität. - Der Qualitätsunterschied: Die 8 Adern liegen im Kabel weiter auseinander. Das ist in der Herstellung teurer, verringert aber die gegenseitige Beeinflussung der Adern (Übersprechen bzw. Störungen). Bei CAT5 und CAT5E ist das Risiko von Ton- oder Bildproblemen zu groß, besonders bei längeren Kabeln.
- Wenn Sie ein Netzwerkkabel verwenden möchten, nutzen Sie bevorzugt ein CAT6-Kabel und verdrahten Sie wie folgt:
- Verwenden Sie z. B. diese Farbkombinationen:
- Braun – verbinden Sie diese mit Weiß (= Video)
- Braun Weiß – nicht verwenden
- Grün – verbinden Sie diese mit Gelb (= Strom +)
- Grün Weiß – nicht verwenden
- Blau – verbinden Sie diese mit Blau (= GND, Strom -)
- Blau – nicht verwenden
- Orange – verbinden Sie diese mit Rot (= Audio)
- Orange Weiß – nicht verwenden
B. 0 – 20 Meter: 4-adriges Kabel
- Kabellänge unter 20 Meter – verwenden Sie dieses Kabel: 4-adriges Kabel mit 0,5 mm Aderquerschnitt (RVV4x0,5 mm2)
- Schließen Sie das Kabel folgendermaßen an:
C. 0 – 100 Meter: 2-adriges Kabel + Koaxialkabel
- Diese Kabellösung liefert das beste Ergebnis, weil das Videosignal über den Innenleiter des Koaxialkabels läuft. Dieser ist durch Kunststoff und eine metallische Abschirmung geschützt. Über die Abschirmung läuft der Minuspol der Versorgung (auch Masse genannt).
- Kabellänge zwischen 20 und 100 Metern: Koaxialkabel + 2-adriges Kabel:
- Das können separate Kabel sein, also ein separates Koaxialkabel + ein separates 2-adriges Kabel. Oder ein „Siamese-Koaxialkabel“: ein Koaxialkabel mit zusätzlichem 2-adrigem Kabel:
- Lassen Sie Video Signal (VD1-Weiß) durch den Kern des Koaxialkabels laufen.
Lassen Sie – Strom (GND-Blau) durch den Schirm (Abschirmung) des Koaxialkabels laufen.
Lassen Sie das Audio (AD1-Rot) und + Strom (PWR1-Gelb) über ein 2-adriges Kabel führen.
D. Allgemeine Informationen
- Aus der Rückseite der Türklingel kommt ein 60 cm langes Kabel (früher 10 cm, inzwischen auf 60 cm verlängert).
- Hinten in den Bildschirm werden die mitgelieferten Stecker gesteckt. An den Steckern befinden sich 10 cm lange Adern, die anschließend mit dem längeren Kabel von der Türklingel zum Bildschirm verbunden werden.
- Das mitgelieferte 15-V-DC-Netzteil hat ein 1,5 Meter langes Kabel mit Stecker. Schneiden Sie dieses Kabel durch, um es mit einem beliebigen anderen 2-adrigen Kabel zu verlängern.
Mitgelieferte Stecker am Bildschirm, Drahtlänge: 10 cm.
Kabel an der Rückseite der Türklingel, Drahtlänge: 60 cm.
So werden Netzwerkkabel, Stromversorgung und Türklingel mit dem Bildschirm verbunden.
Kabel am Netzteil: 1,5 m; wie Sie das Kabel verlängern können, sehen Sie unten.
Drähte können auf verschiedene Weise verbunden werden:
1. Die Drähte miteinander verdrillen und anschließend mit Isolierband abkleben
2. Mit einem Verbinder oder einer Lüsterklemme
Das kann im Innenbereich erfolgen oder draußen in der Eckmontagehalterung.
Die Türklingel hat zwei Modi:
- Geeignet für den 7 Zoll Bildschirm
- Geeignet für den 4 Zoll Bildschirm
Wenn die Türklingel richtig angeschlossen ist, aber nur ein blauer Bildschirm angezeigt wird, befindet sich die Türklingel in der falschen Position. Stellen Sie die Türklingel vor dem Gebrauch auf die richtige Einstellung ein.
Dies geschieht wie folgt:
- Drücken Sie das Auge auf dem Bildschirm oder wählen Sie im Menü ÜBERWACHUNG (das Auge), damit der Bildschirm versucht, eine Verbindung zur Türklingel herzustellen, ohne dass zuvor jemand an der Türklingel klingelt.
- Drücken Sie den Kameramodusschalter (7) auf der Rückseite der Türklingel mindestens 5 Sekunden lang. Entfernen Sie hier zuerst die Gummikappe.
- Die Kamera wechselt nun in den für den 4-Zoll-Bildschirm AHD / CVBS / CVI / TVI geeigneten Modus.
