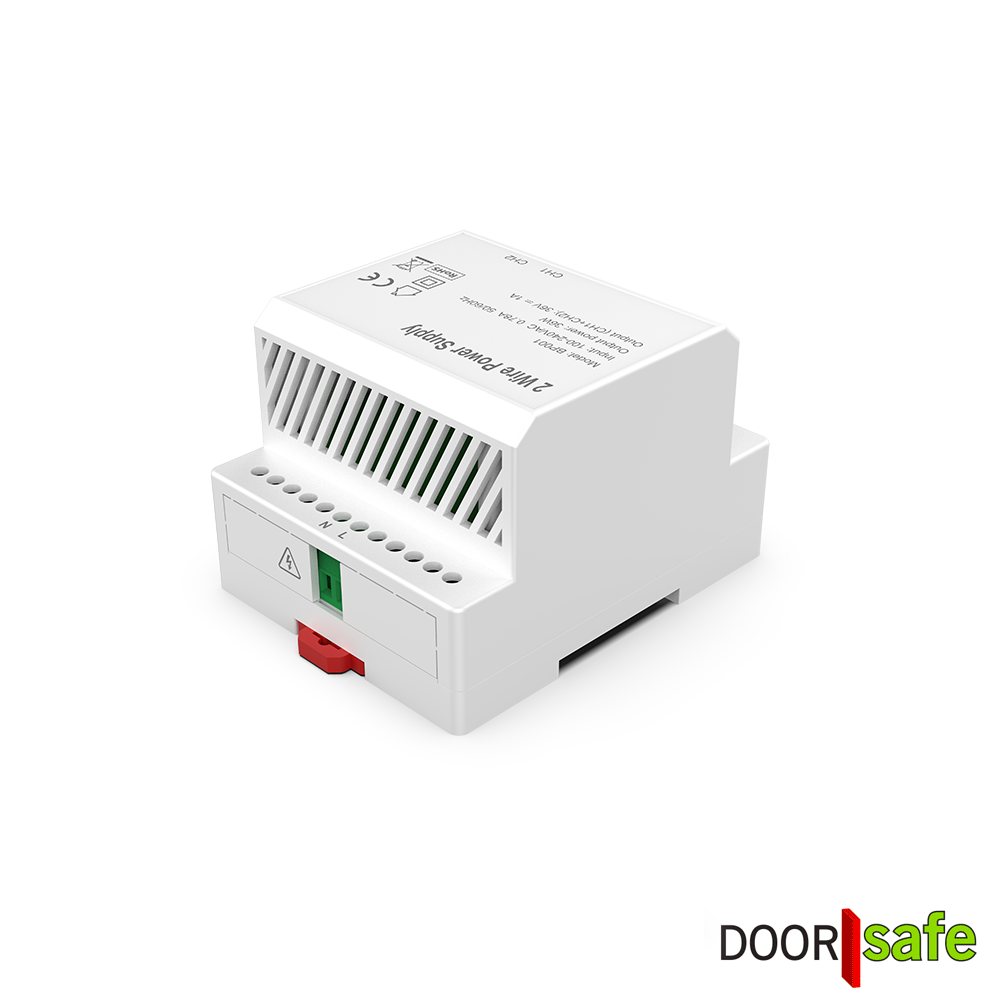

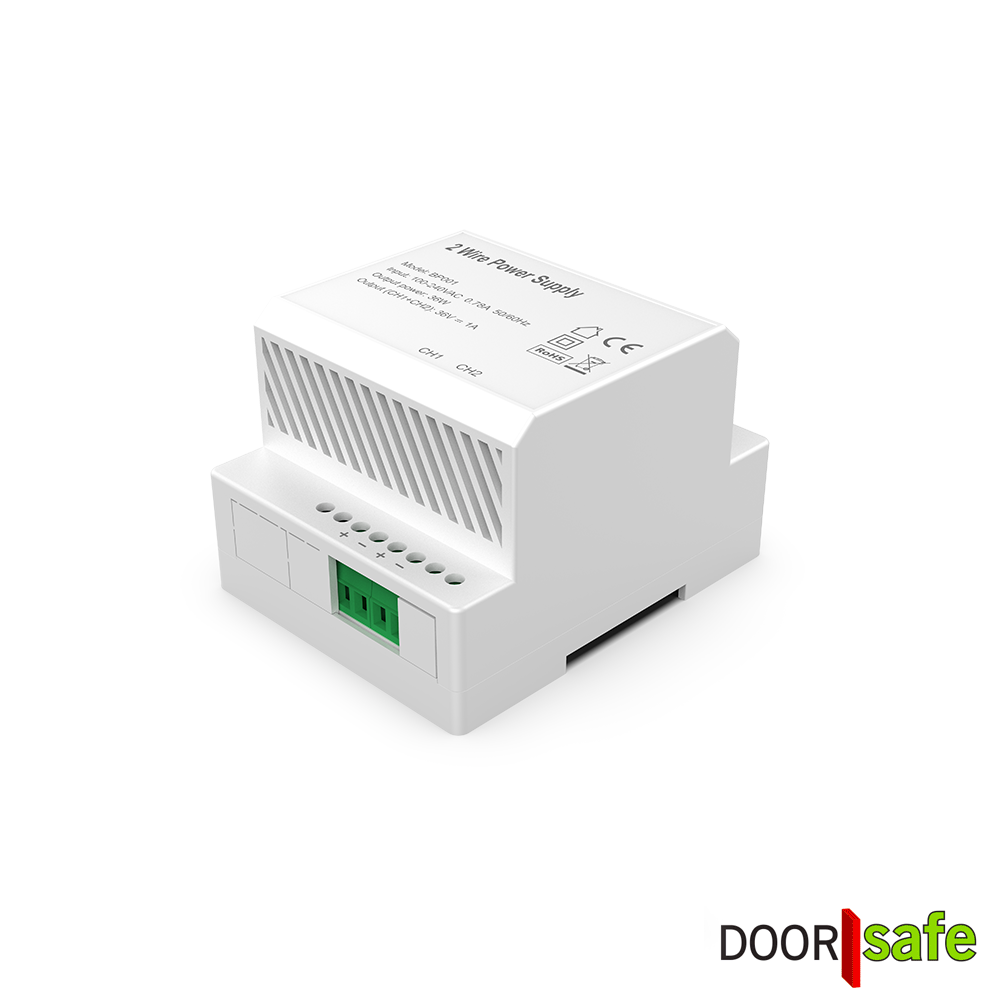

DS4973 | DIN-Schienen-Netzteil 2 × 36 V, 1 A DC, 36 W

• Anschlüsse:
  • N/L: 220 V AC (Netzspannung)
  • CH1: 36 V DC, 1 A – Maximal 8 Außeneinheiten über ein zweiadriges Kabel, polaritätsunabhängig – ein falscher Anschluss ist nicht möglich.
  • CH2: 36 V DC, 1 A – Maximal 6 Bildschirme (DS7796 of DS7896) über ein zweiadriges Kabel, polaritätsunabhängig – ein falscher Anschluss ist nicht möglich.
  • Maximal 6 Bildschirme über ein zweiadriges Kabel, polaritätsunabhängig – ein falscher Anschluss ist nicht möglich.
• 36 W
• Typ: DIN-Schiene, für den Einbau im Sicherungskasten
• Nur für den Innenbereich geeignet
• Kabel sind nicht im Lieferumfang enthalten

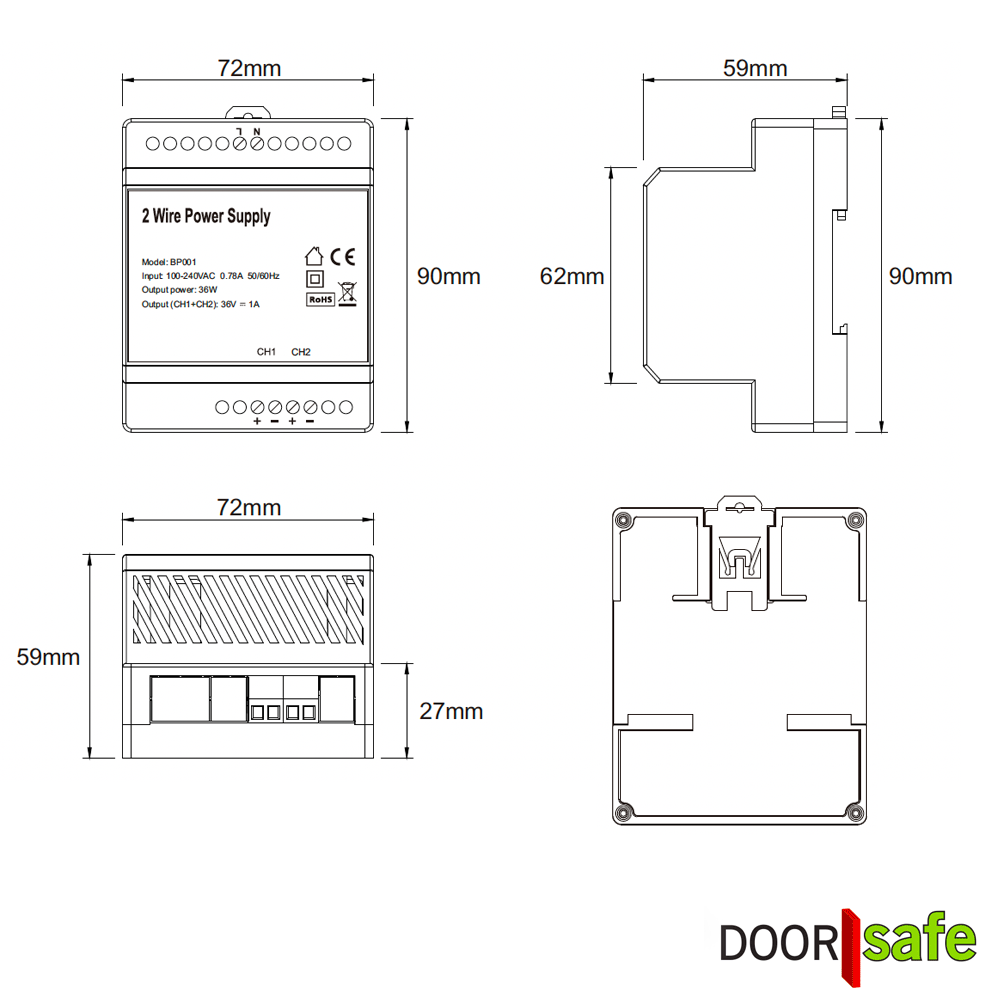

• Abmessungen: 90 × 72 × 59 mm

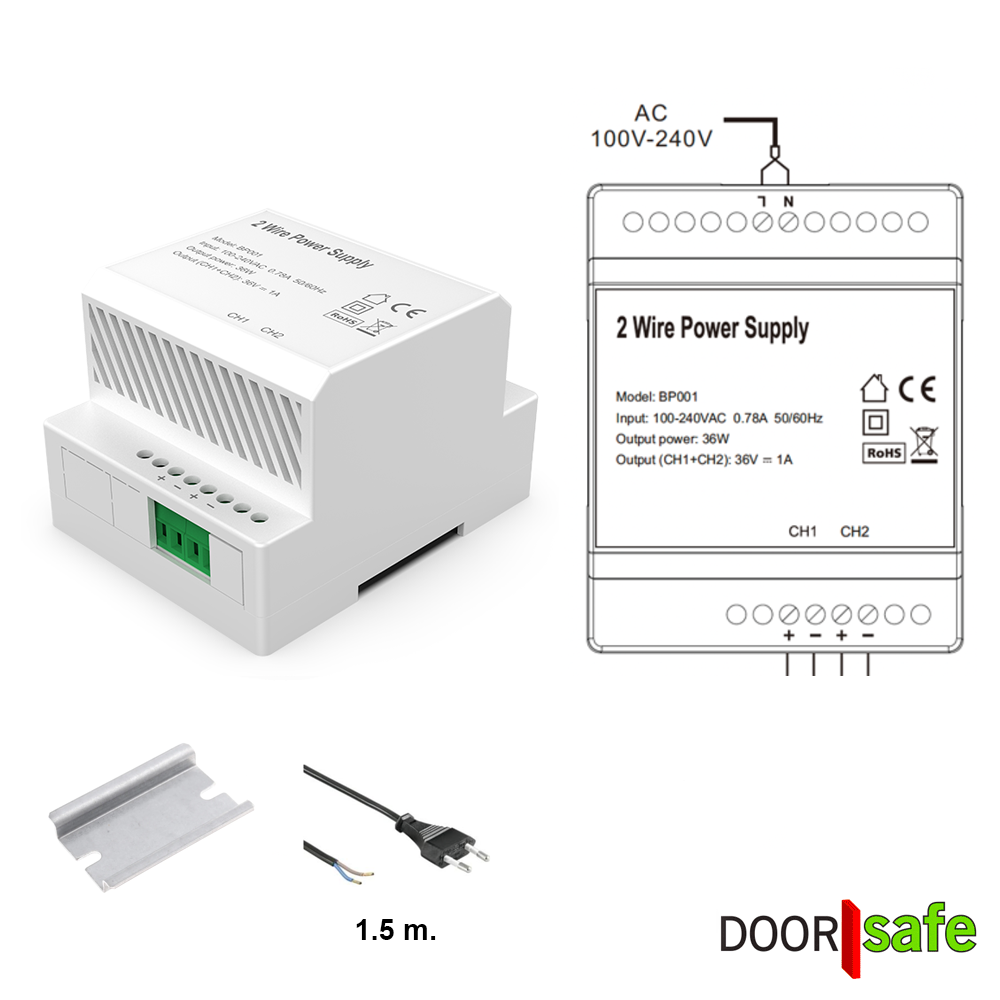

• Eine kurze DIN-Schiene zur Befestigung des Moduls an einer Wand ist im Lieferumfang enthalten.
• Ebenfalls im Lieferumfang enthalten ist ein 1,5 Meter langes, für 220 V geeignetes Anschlusskabel mit Netzstecker.

Kann auf zwei Arten verwendet werden (siehe auch die Schaltpläne bei den Produktbildern):

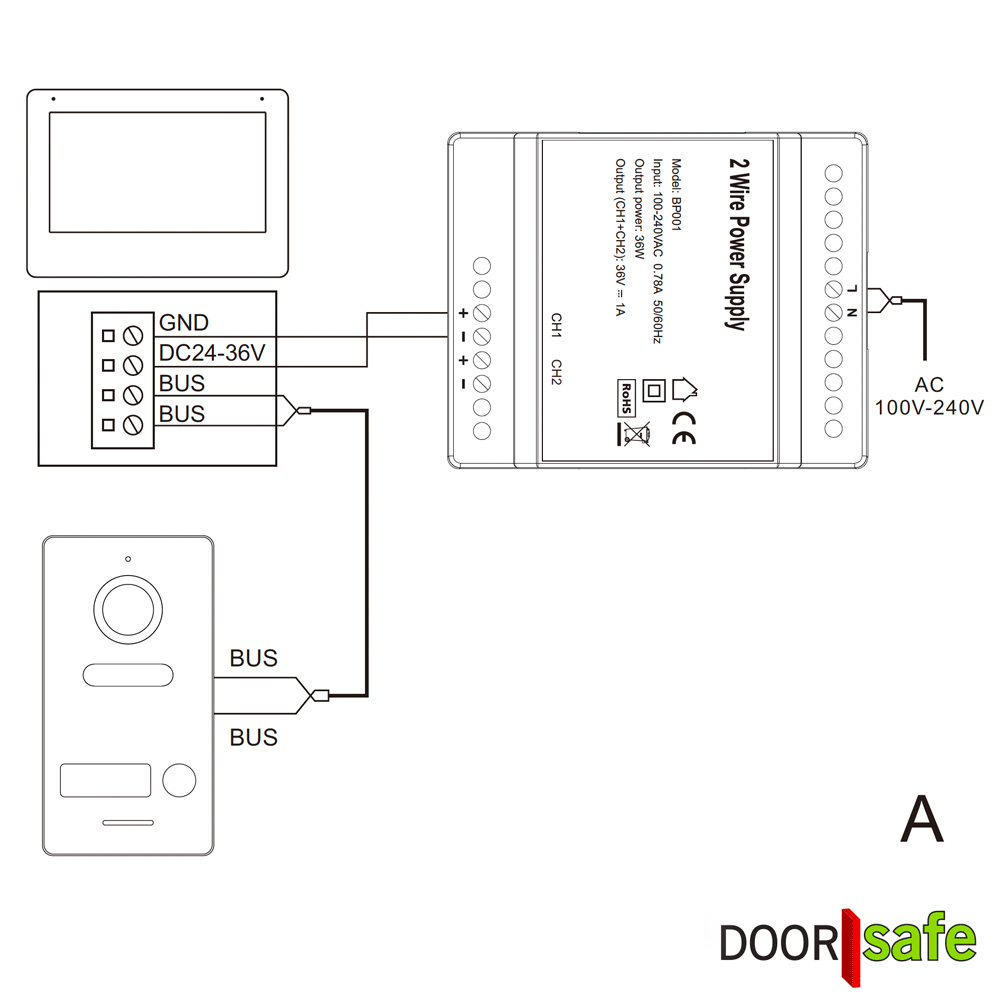

1. Kann direkt an die GND/DC+-Anschlüsse eines DS7796- oder DS7896-Bildschirms angeschlossen werden, um den Bildschirm mit Strom zu versorgen. In diesem Fall muss die Polarität beachtet werden. Schließen Sie daher + an den 24–36-V-DC+-Anschluss des Bildschirms und − an GND an.

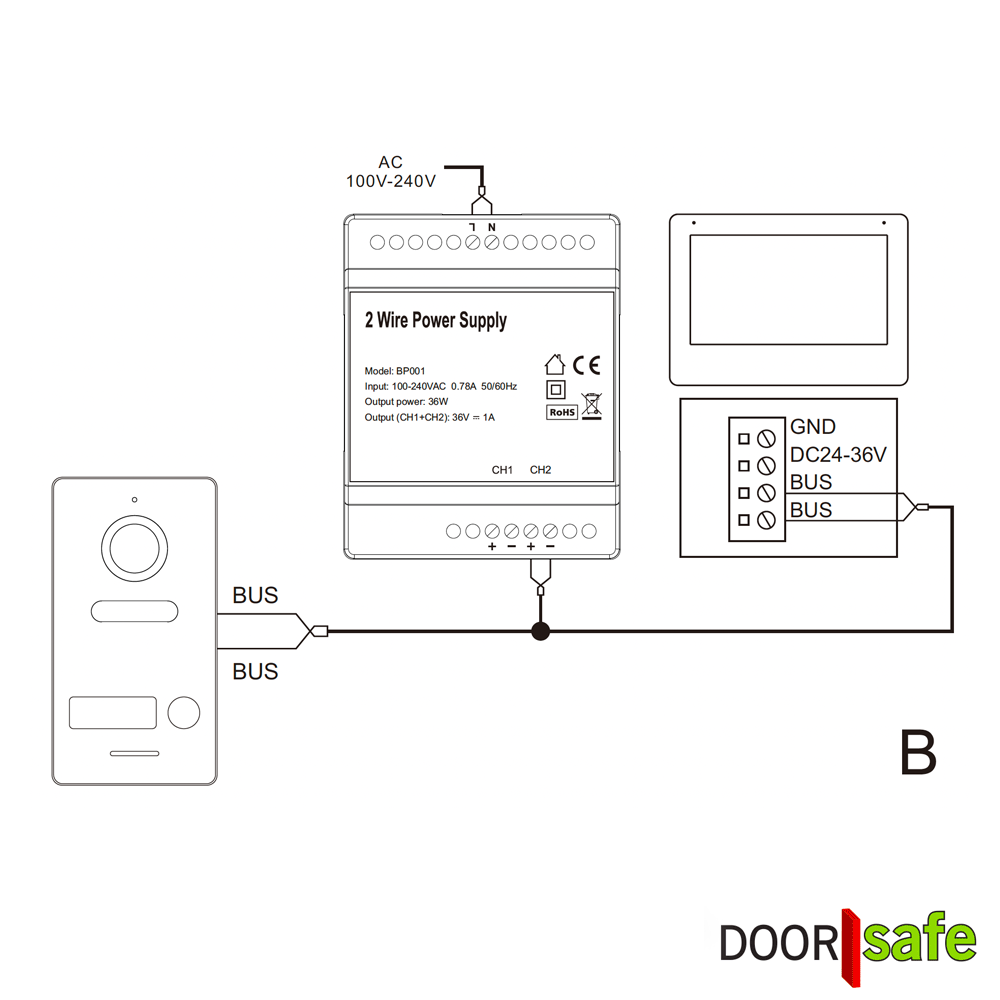

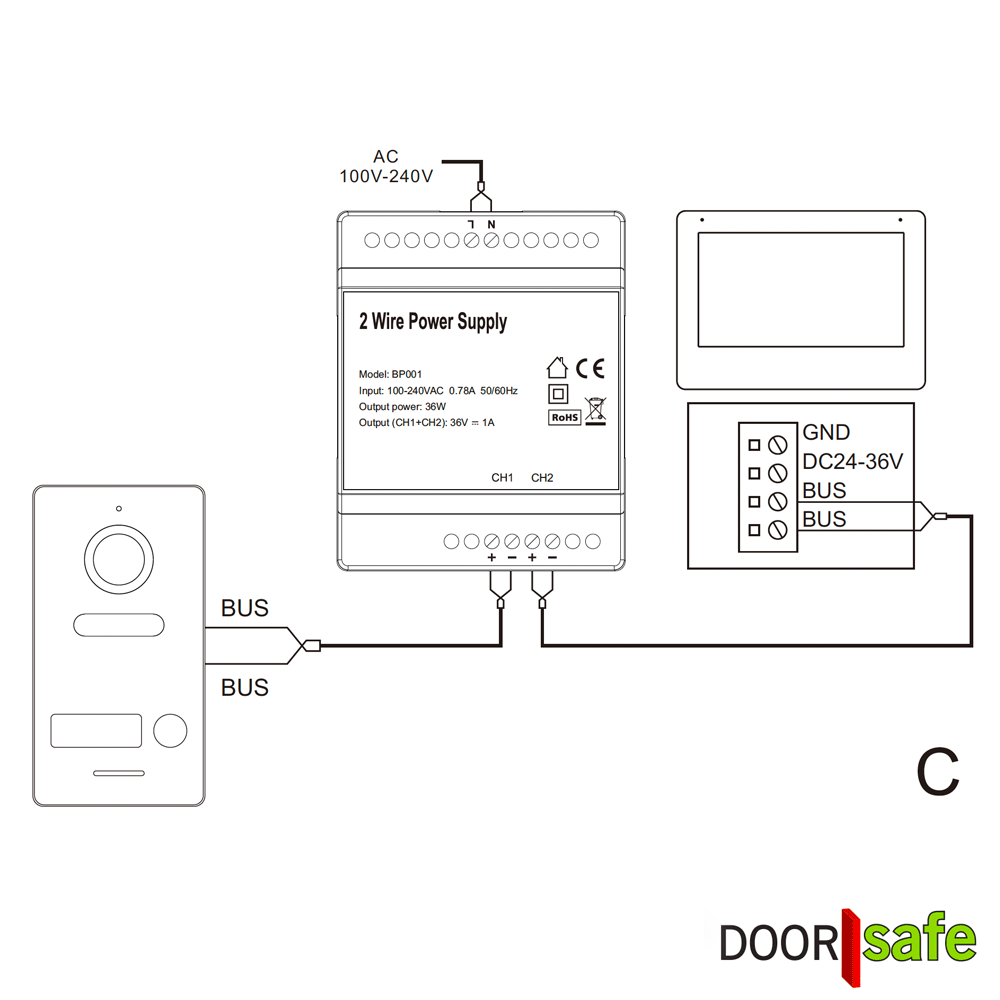

2. Kann als Zwischenmodul verwendet werden. Verbinden Sie dazu die Außeneinheit mit CH1 dieses Moduls und anschließend CH2 mit den BUS-Anschlüssen des Bildschirms. In diesem Fall spielt die Polarität keine Rolle.
