DS3315 | Erschütterungssensor für Alarmanlage DS3300 / DS6603 / DS6605

Produktbeschreibung

• Drahtloser 433-MHz-Erschütterungssensor.
• Erkennt Erschütterungen und sendet ein Signal an die Alarmanlage DS3300, DS6603 oder DS6605.
• Funktioniert nicht eigenständig.
• Maße: 64 × 30 × 14 mm.
• Gedacht als zusätzlicher Sensor für dieses System.
• Geeignet für Türen, Fenster, Tresore, Automaten, Garagentore, Fahrzeuge, Kraftstofftanks, Vitrinen, Geräte und Wertgegenstände.
• Diese Ausführung hat keinen Magnetstreifen und unterstützt daher keine Offen/Geschlossen-Erkennung.

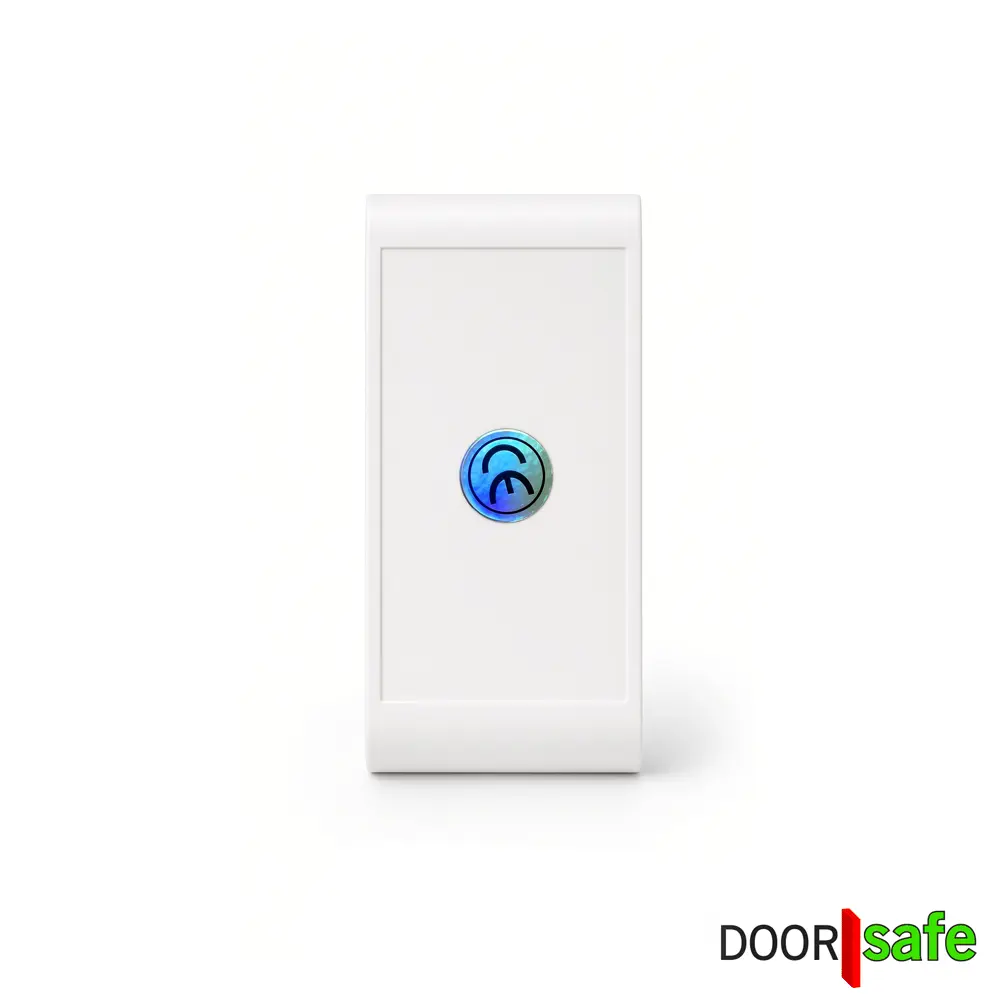

• Die LED-Taste an der Vorderseite leuchtet, wenn der Sensor ein Signal sendet. Fünf Empfindlichkeitsstufen, einstellbar über dieselbe Taste.

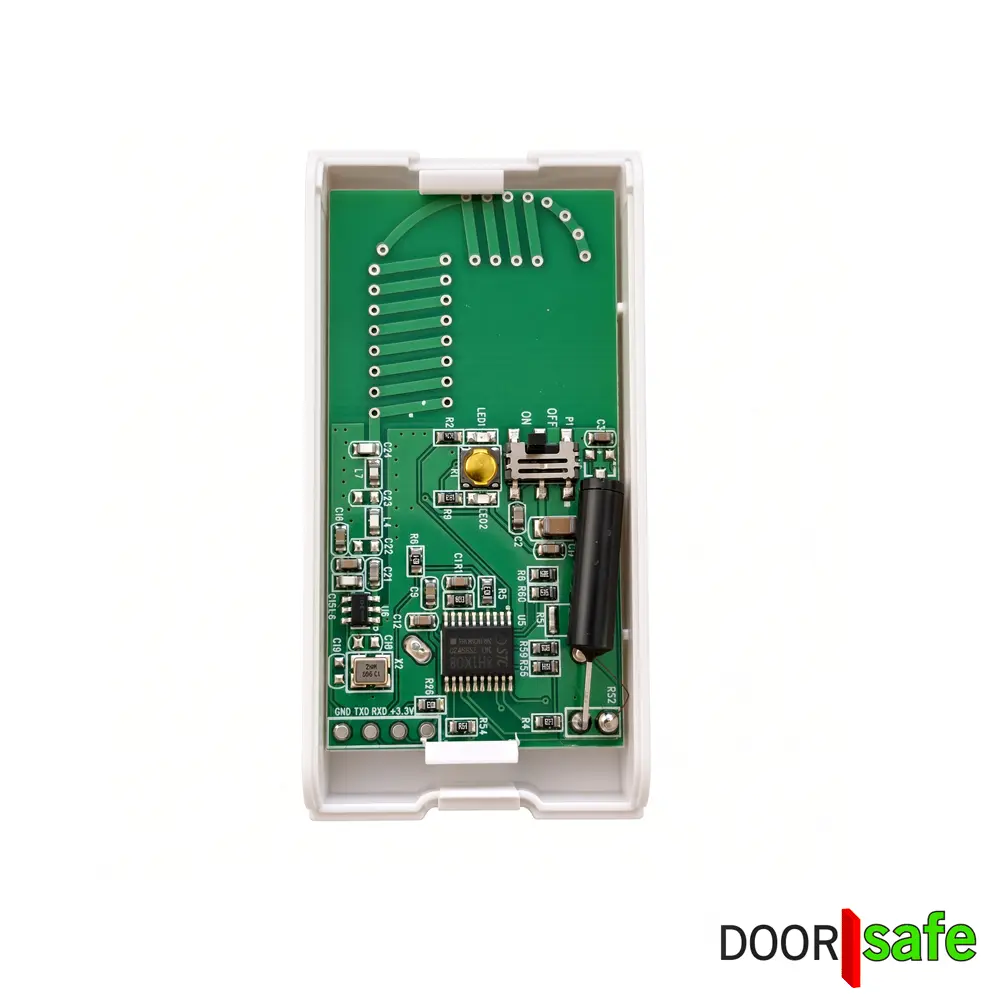

• Ein/Aus-Schalter auf der Platine.

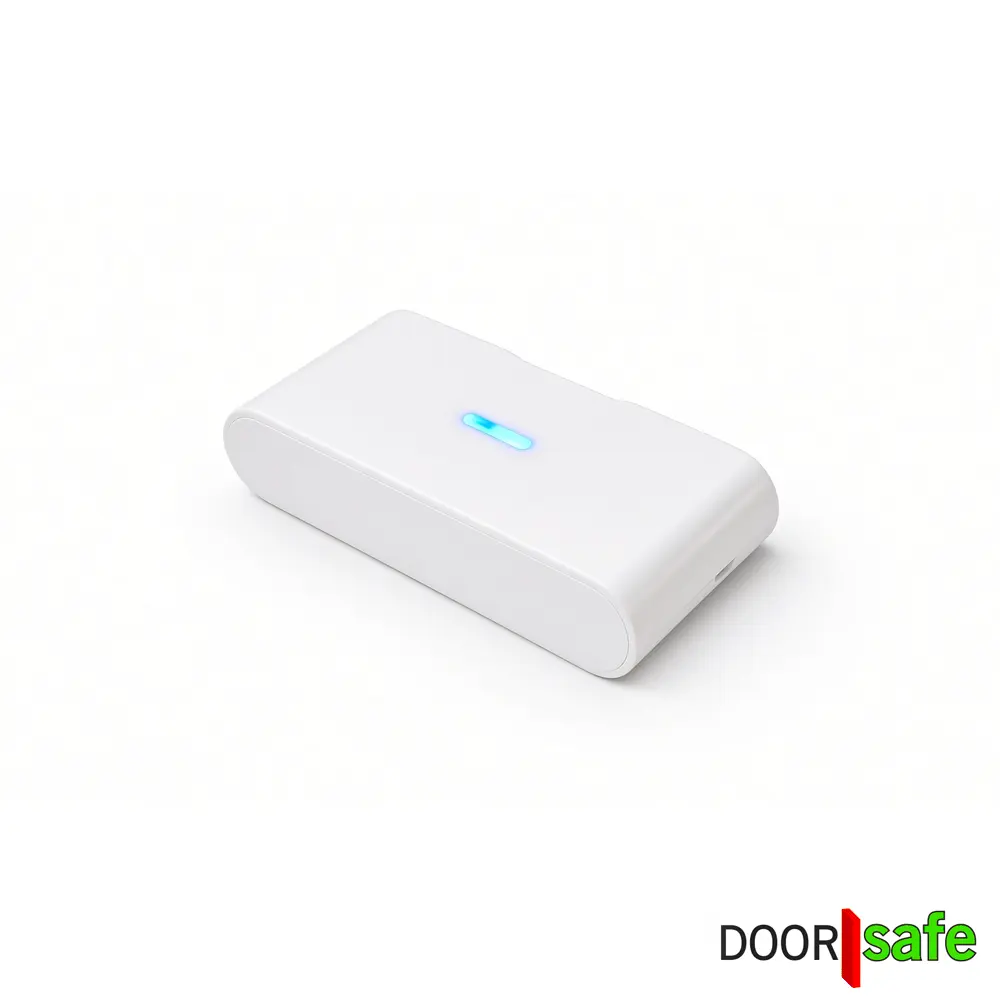

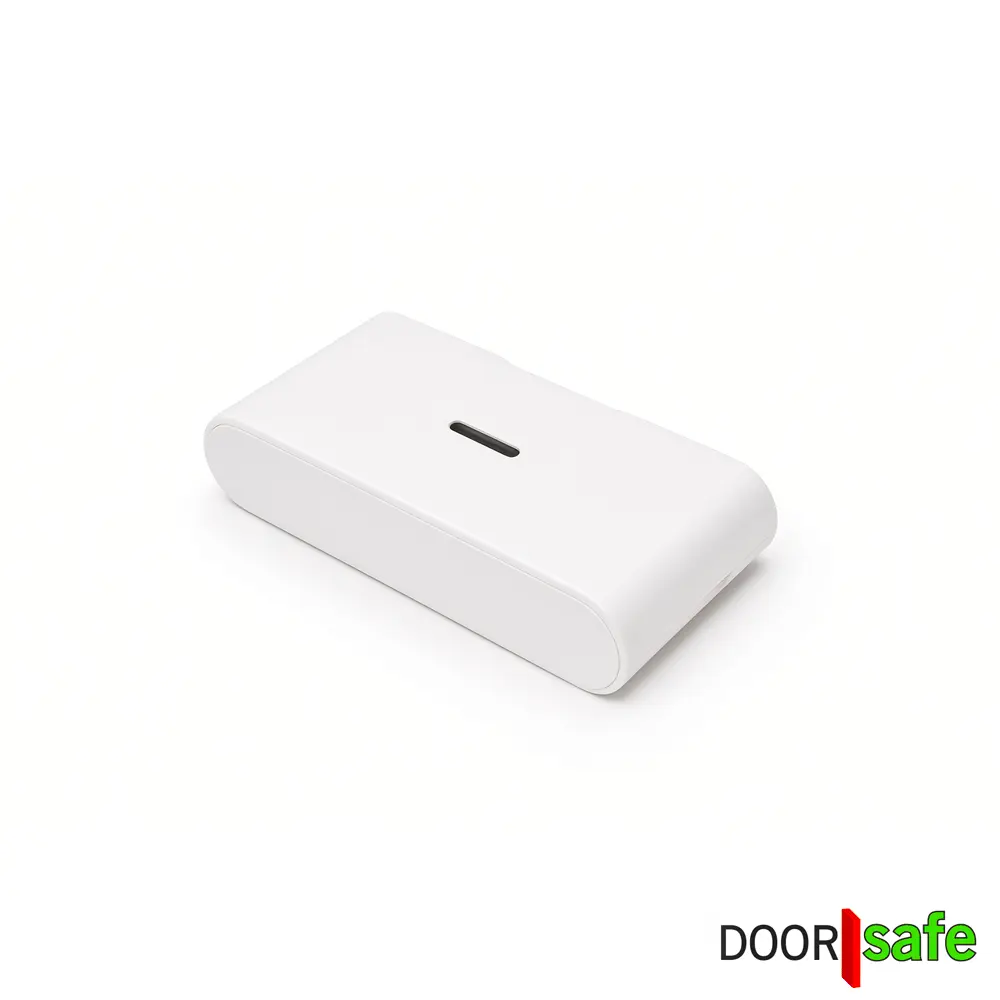

• Kompaktes weißes Gehäuse zum Aufkleben. Doppelseitiges Klebeband wird mitgeliefert.

Technische Daten

• Frequenz und Protokoll: 433,92 MHz / 1527.
• Stromversorgung: 1× CR2032, 3 V.
• Standby-Strom: ca. 4 µA.
• Betriebsstrom: ca. 10 mA.
• Batterie-schwach-Meldung ab 2,4 V.
• Standby: mehr als 2 Jahre. Betrieb: mehr als 1,5 Jahre bei ca. 10 Auslösungen pro Tag.
• Kompatibel mit DS3300, DS6603 und DS6605.
• Maße: 64 × 30 × 14 mm.
• Nur für den Innenbereich geeignet.
• Reichweite: ca. 100 m im Freien, ca. 50 m in Innenräumen.
• Die maximale Funkreichweite ist immer eine Frage des Ausprobierens. Dieser Sensor arbeitet mit 433 MHz. Das ist eine niedrigere Frequenz als WLAN, Bluetooth, Zigbee und Z-Wave, wodurch die Reichweite grundsätzlich größer sein kann. Ein Sensor sendet nur ein einfaches Signal, daher ist die geringere Datenkapazität von 433 MHz kein Problem. In der Praxis liegt die Entfernung zwischen Sensor und Alarmanlage je nach Situation zwischen 10 und 200 Metern. Metalltüren oder -wände und andere Netzwerke können die Reichweite einschränken.

Bedienungsanleitung

• Einschalten: Öffnen Sie das Gehäuse auf der Rückseite. Stellen Sie den Schiebeschalter auf der Platine auf ON. Rot und Blau blinken kurz: Der Sensor ist eingeschaltet. Schließen Sie das Gehäuse. Die Taste an der Vorderseite ist zugleich LED und Set- bzw. SOS-Taste.
• Koppeln: Gehen Sie an der Alarmanlage zu Menü → Sensoren → +. Wählen Sie den Typ „Sonstiges“. Wählen Sie die Gruppe: Abwesend/Scharf, Zuhause/Teilweise scharf oder Immer aktiv. Tippen oder klopfen Sie kurz auf den Sensor. Leuchtet oder blinkt die Taste blau, wurde das Signal gesendet. Prüfen Sie, ob die Zone hinzugefügt wurde. Falls nicht, prüfen Sie, ob der Schalter auf ON steht und die Batterie voll ist. In der App Smart Life oder Tuya Smart können Sie den Sensor auch über + hinzufügen und anschließend aktivieren.
• Empfindlichkeit: Halten Sie die Taste an der Vorderseite 5 Sekunden gedrückt. Lassen Sie los, wenn Rot und Blau leuchten. Danach blinkt die Taste; die Anzahl der Blinkzeichen entspricht der aktuellen Stufe. Drücken Sie erneut kurz, um zur nächsten Stufe zu wechseln.
  1. Stufe 1 ist am empfindlichsten (leichte Erschütterungen).
  2. Stufe 2 ignoriert normale Tür- oder Fensterbewegungen.
  3. Stufe 3 reagiert auf deutliche Stöße.
  4. Stufe 4 auf starke Erschütterungen.
  5. Stufe 5 nur auf sehr starke Stöße.

  Beginnen Sie mit Stufe 3 und testen Sie vor Ort. Bei zu vielen Fehlalarmen eine weniger empfindliche Stufe wählen.

• Platzierung: Kleben Sie den Sensor in Innenräumen mit dem mitgelieferten doppelseitigen Klebeband fest auf das Objekt, dessen Erschütterungen erkannt werden sollen. Nicht auf einen losen oder von selbst vibrierenden Untergrund setzen. Dicke Wände, Metall und andere Netzwerke verringern die Reichweite. Dieser Sensor ist nicht wasserdicht.
• LED-Taste: Die Taste leuchtet oder blinkt, wenn der Sensor ein Signal sendet. Leuchtet die Taste dauerhaft rot, ist die Batterie zu schwach (unter ca. 2,4 V).
