DS4931 | Smart 2-Kanal WiFi- und RF-Controller für Tore und Garagentüren für SmartLife Tuya App | Öffne max. 2 Garagentore oder Tore mit der SmartLife Tuya App oder einer RF 433MHz-Fernbedienung

Smarter 2-Kanal WiFi- und RF-Controller für Tore und Garagentüren

Mit diesem smarten 2-Kanal-Controller steuern Sie bis zu zwei separate Tore, Garagentüren oder andere elektrische Schaltungen. Beide Relais können einzeln über die Smart Life- oder Tuya-App und mit geeigneten RF-Fernbedienungen (433 MHz) angesteuert werden.

Der Controller verbindet sich mit Ihrem WLAN und lässt sich dank Bluetooth einfach zur App hinzufügen. Nach der Installation bedienen Sie beide Kanäle einzeln per Smartphone oder mit einer gekoppelten Fernbedienung mit zwei Tasten.

Zwei Schaltmodi

Impulsmodus

Bei einem Tastendruck wird das Relais kurz eingeschaltet und kehrt danach automatisch in die Ausgangsstellung zurück. Dieser Modus eignet sich für die meisten Tor- und Garagentorantriebe, die mit einem kurzen Schaltimpuls bedient werden.

Ein/Aus-Modus

Bei einem Druck wird das Relais eingeschaltet, beim nächsten Druck wieder ausgeschaltet. Dieser Modus eignet sich für Anwendungen, bei denen der Kontakt eingeschaltet bleiben muss.

Der gewünschte Schaltmodus wird durch Umstecken des Jumpers auf dem Controller eingestellt. Die Impulsdauer kann nicht manuell angepasst werden.

Potentialfreie Relaiskontakte

Die Relais verfügen über potentialfreie Kontakte (Dry Contacts). Das bedeutet, dass die Relaisausgänge selbst keine Spannung liefern.

Benötigt das angeschlossene Gerät eine Versorgungsspannung, muss dafür ein separater Stromkreis mit geeignetem Netzteil aufgebaut werden. Der maximale Schaltstrom beträgt 3 A.

Fernbedienungen koppeln

Pro Relais können bis zu 10 Fernbedienungen gekoppelt werden.

Drücken Sie einmal kurz die zugehörige Lerntaste des Controllers und anschließend die gewünschte Taste der Fernbedienung. Wiederholen Sie dies für das zweite Relais oder für weitere Fernbedienungen.

Wichtigste Merkmale

• Steuerung von bis zu zwei Toren, Garagentüren oder anderen Schaltungen
• Bedienung über die Smart Life- oder Tuya-App
• Unterstützung für RF-Fernbedienungen mit 433 MHz
• Einfaches Hinzufügen zur App über Bluetooth
• Zwei separat steuerbare Relais
• Wahl zwischen Impulsmodus und Ein/Aus-Modus
• Potentialfreie Relaiskontakte
• Bis zu 10 Fernbedienungen pro Relais
• Maximaler Schaltstrom: 3 A
• Stromversorgung: 12–24 V AC oder DC
• WLAN: IEEE 802.11 b/g/n

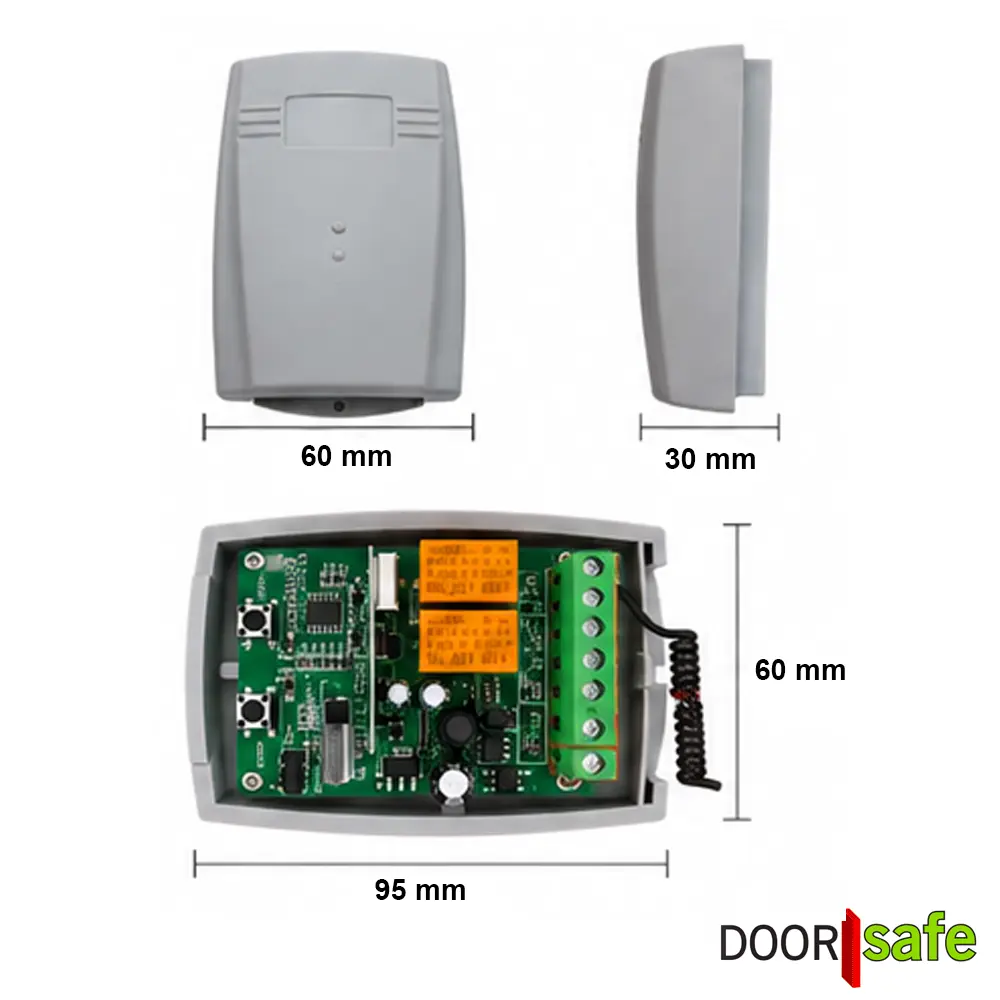

• Abmessungen: ca. 95 × 60 × 30 mm
• Antenne über Schraubanschluss abnehmbar, austauschbar oder verlängerbar

Passendes Zubehör

• DS4932 Fernbedienung
• DS4933 Fernbedienungshalter

Hinweis

Die Impulsdauer kann nicht manuell eingestellt werden. Prüfen Sie vor der Installation immer, ob Versorgungsspannung, maximaler Schaltstrom und Art der Schaltung für das anzuschließende Gerät geeignet sind.

BEDIENUNGSANLEITUNG

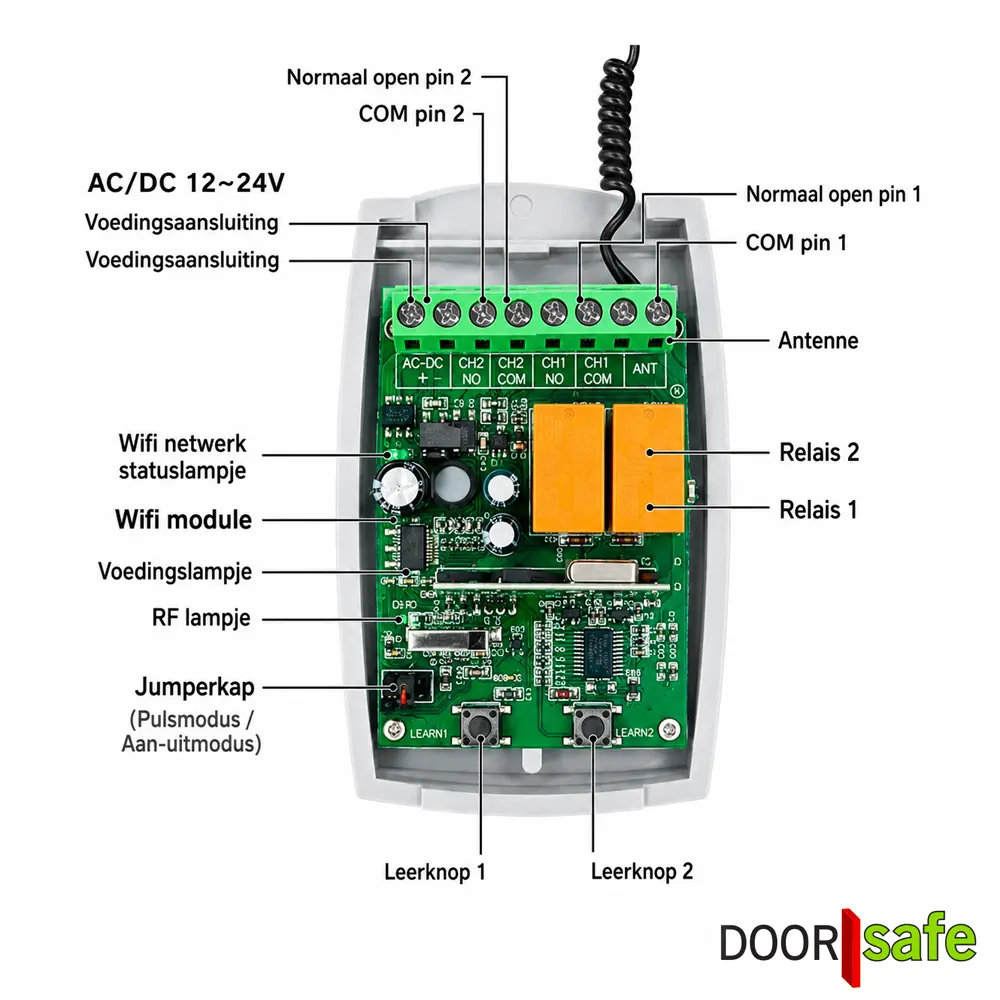

Schalter

• Der Controller hat 2 Anschlüsse für ein Schloss, Tor oder Garagentor: Schalter (Relais) CH1: NO & COM und Schalter (Relais) CH2: NO & COM.
• Beide Schalter können per Fernbedienung oder App bedient werden.
• Die beiden Relais sind potentialfreie Kontakte (Dry Contacts) und liefern selbst keine Spannung.
• Benötigt das angeschlossene Gerät eine Versorgungsspannung, bauen Sie einen separaten Stromkreis auf: 1. vom − des Netzteils zu COM, 2. von NO zum Schloss/Tor/Garagentor, 3. vom Schloss/Tor/Garagentor zum + des Netzteils.
• Der maximale Schaltstrom beträgt 3 A.

Inbetriebnahme

• 1. Öffnen: Lösen Sie die Schraube an der Unterseite und öffnen Sie das Gehäuse.
• 2. Stromversorgung anschließen: Schließen Sie ein 12–24 V AC- oder DC-Netzteil an die 2 äußersten rechten Anschlüsse an. Bei AC und DC spielt es keine Rolle, wo + und − angeschlossen werden.
• 3. Fernbedienung(en) koppeln: Drücken Sie die Taste LEARN1. Eine rote LED leuchtet auf. Drücken Sie eine Taste auf der Fernbedienung; die LED erlischt. Testen Sie durch erneutes Drücken der Taste auf der Fernbedienung – die rote LED muss bei jedem Tastendruck aufleuchten. Wiederholen Sie dies für das zweite Relais mit LEARN2 (z. B. mit einer zweiten Taste oder einer zweiten Fernbedienung). LEARN1 gehört zu CH1, LEARN2 zu CH2. Drücken Sie 8-mal auf LEARN1 oder LEARN2, um die Kopplung mit den Fernbedienungen aufzuheben. Max. 10 Fernbedienungen pro Relais.
• 4. Mit der App koppeln:
  • Verbinden Sie das Smartphone mit Ihrem 2,4-GHz-WLAN.
  • Schalten Sie Bluetooth am Smartphone ein (kann danach wieder aus; Bluetooth erleichtert nur das Koppeln).
  • Laden Sie die App herunter und erstellen Sie ein Konto mit einer E-Mail-Adresse.
  • Öffnen Sie den Controller und schließen Sie ihn an die Stromversorgung an.
  • Die blaue LED muss blinken. Falls nicht, halten Sie LEARN1 länger als 8 Sekunden gedrückt.
  • Wählen Sie in der App „Gerät hinzufügen / Add now“ oder oben rechts „+“ und „Add Device“.
  • Wählen Sie den Controller aus. Er erscheint, weil das Smartphone ihn über Bluetooth findet, und heißt „WIFI&RF smart 2CH switch“.
  • Geben Sie Ihr WLAN-Passwort ein.
  • Ändern Sie ggf. den Namen (auch später möglich).
  • Bestätigen Sie in der App. Danach ist der Controller einsatzbereit.
  • Die blaue LED leuchtet dauerhaft bei guter WLAN- und App-Verbindung.
• 5. Mit weiteren Nutzern teilen: Jeder weitere Nutzer erstellt ein eigenes Konto in der App mit eigener E-Mail-Adresse. Wählen Sie den Controller in der App, tippen Sie oben rechts auf „…“, wählen Sie „Gerät teilen“ und dann „Smart Life- oder Tuya-Konto“. Geben Sie die E-Mail-Adresse des Nutzers bei „Konto“ ein.
• 6. Schaltmodus ändern: Ändern Sie die Position des Jumpers in der Nähe der LEDs.
  • Impulsmodus – Jumper rechts auf M: Das Relais schaltet kurz ein und kehrt automatisch zurück. Geeignet für die meisten Tor- und Garagentorantriebe. Die Impulsdauer ist nicht einstellbar.
  • Ein/Aus-Modus – Jumper links auf T: Ein Druck schaltet ein, der nächste wieder aus.

RESET

• Halten Sie die Taste LEARN1 länger als 8 Sekunden gedrückt, um das Produkt zurückzusetzen.
