DS4975 | Universelles Power-over-Ethernet-(PoE-)Adapterset

Es gibt 2 Optionen:

Option 1: sowohl auf der Seite der Türklingel als auch auf der Seite des Routers ein Adapter

Option 2: nur auf der Routerseite ein Adapter, auf der Seite der Türklingel werden die Adern miteinander verbunden

Unten finden Sie Fotos und Videos beider Optionen.

Option 3: Verwenden Sie den DS4976 PoE-Set der auch die Stromversorgung übernehmen kann; dadurch ist das mitgelieferte Netzteil überflüssig, ansonsten ist es dasselbe.

Direktes PoE von einem 802.3af- oder 802.3at-PoE+-Router oder -Switch funktioniert mit dieser Türklingel wegen Platzmangels in der Türklingel nicht, wohl aber bei den Bildschirm DS6669.

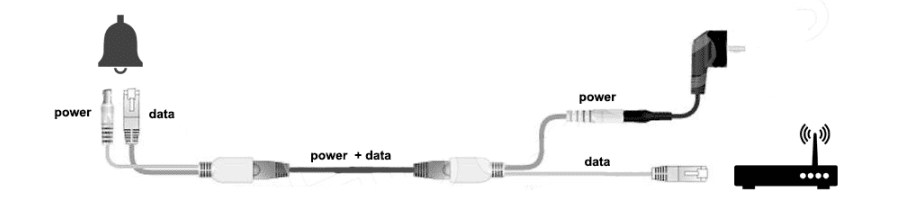

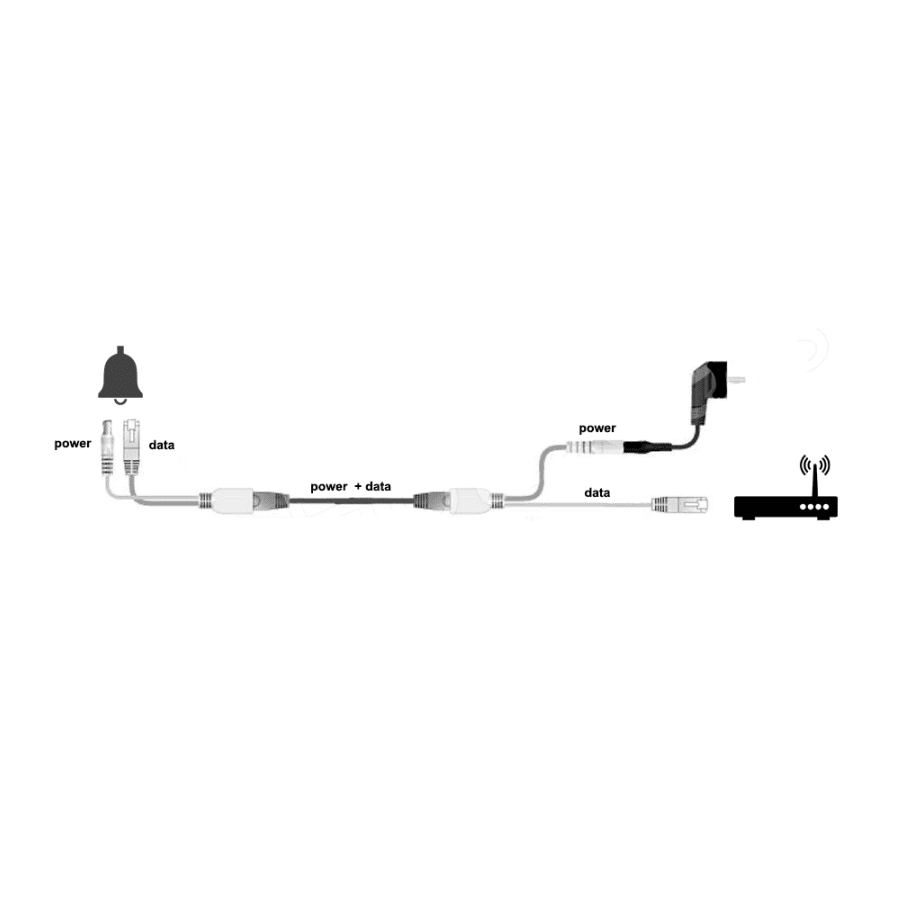

Lassen Sie mit diesem Adapter sowohl den Strom als auch das Internetsignal über das Netzwerkkabel laufen. Das nennt sich PoE, Power over Ethernet.

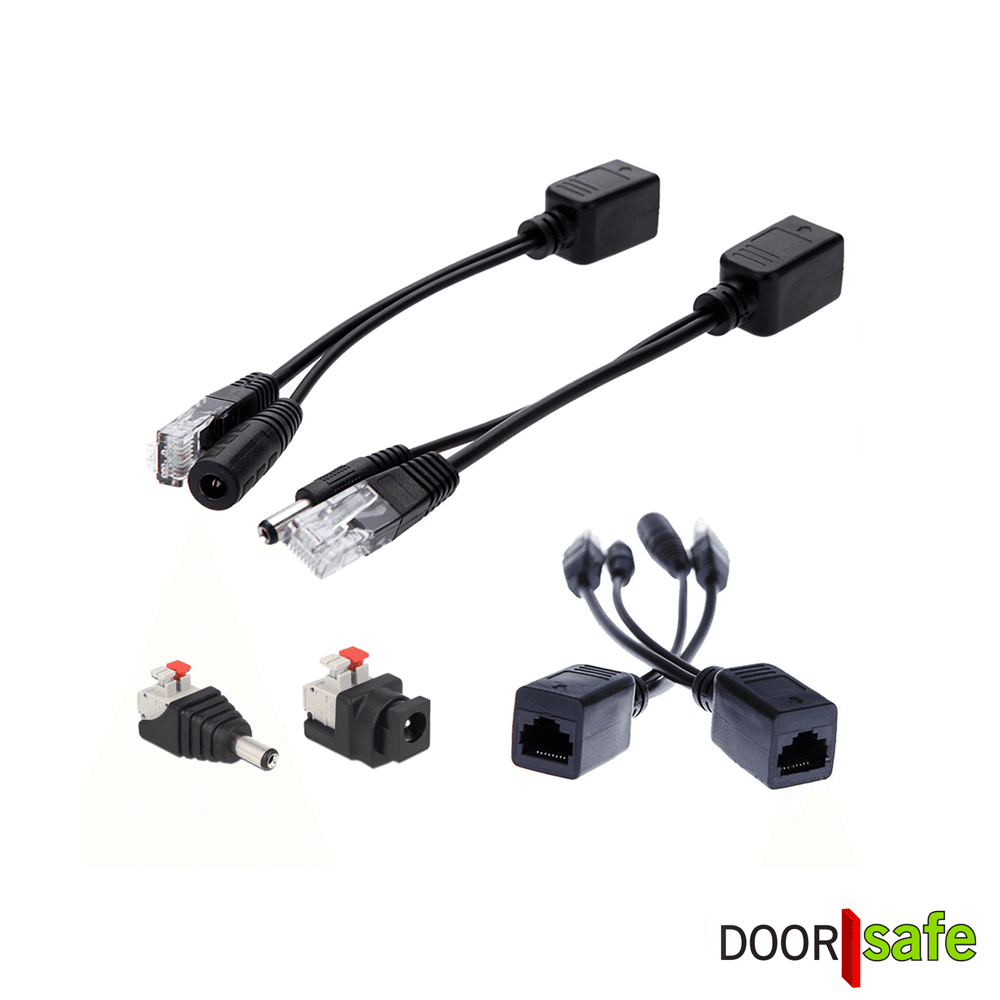

Dieses Set besteht aus:

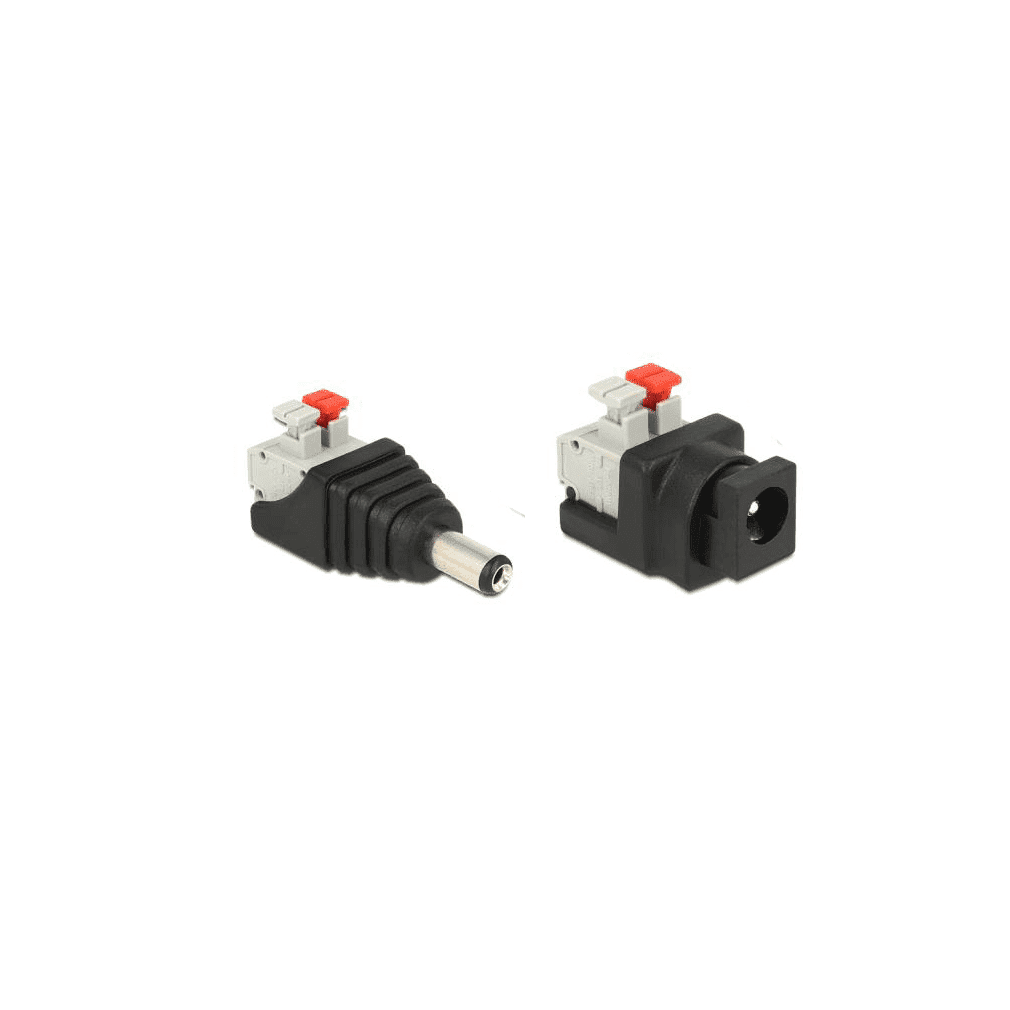

• Stromstecker Male 5,5 x 2,1 mm
• Stromstecker Female 5,5 x 2,1 mm

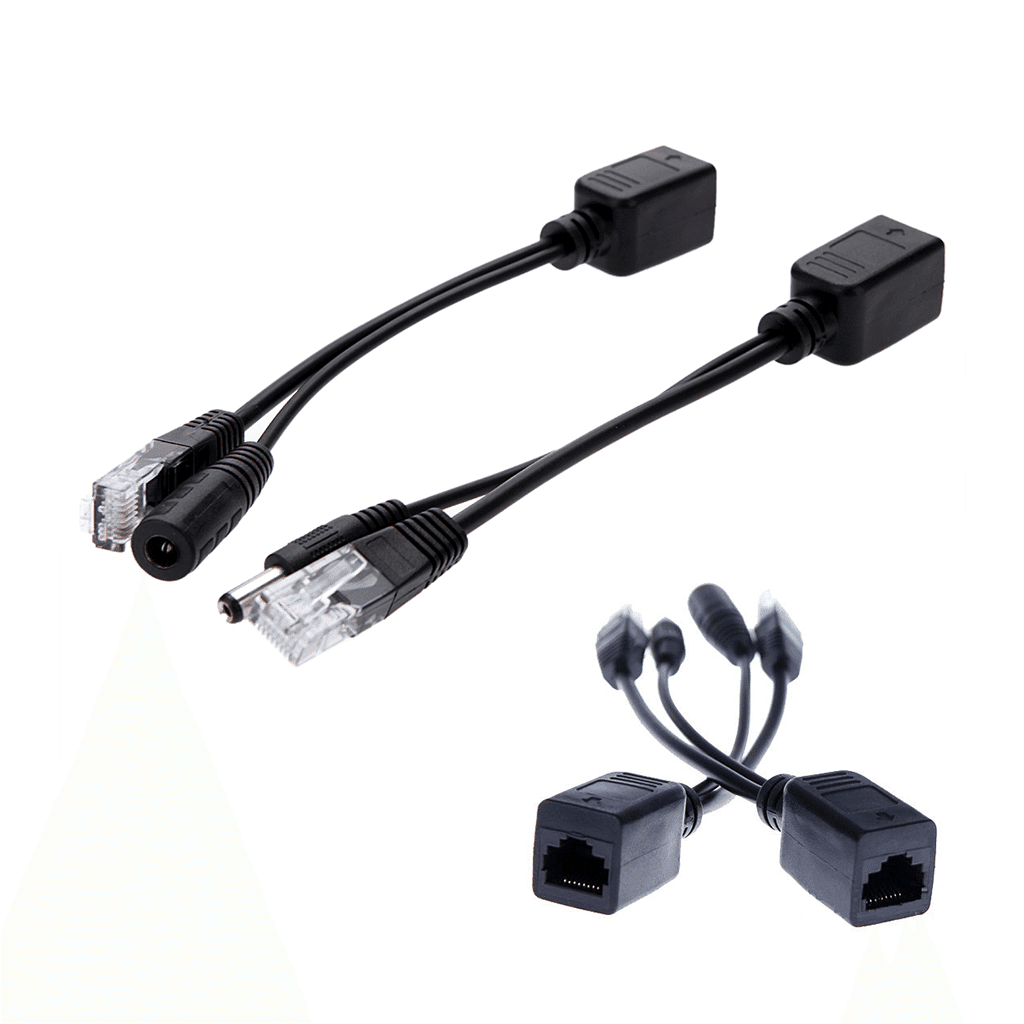

• Splitter Male
• Splitter Female

Der Adapter nutzt die Adern 1/2/3/6 für die Datenverbindung und 4/5/7/8 für den Strom.

Internetsignal:

• 1-OrangeWeiß
• 2-Orange
• 3- GrünWeiß
• 6-Grün

Strom Plus (rot):

• 5-BlauWeiß
• 4-Blau

Strom Minus (schwarz):

• 8-Braun
• 7-BraunWeiß

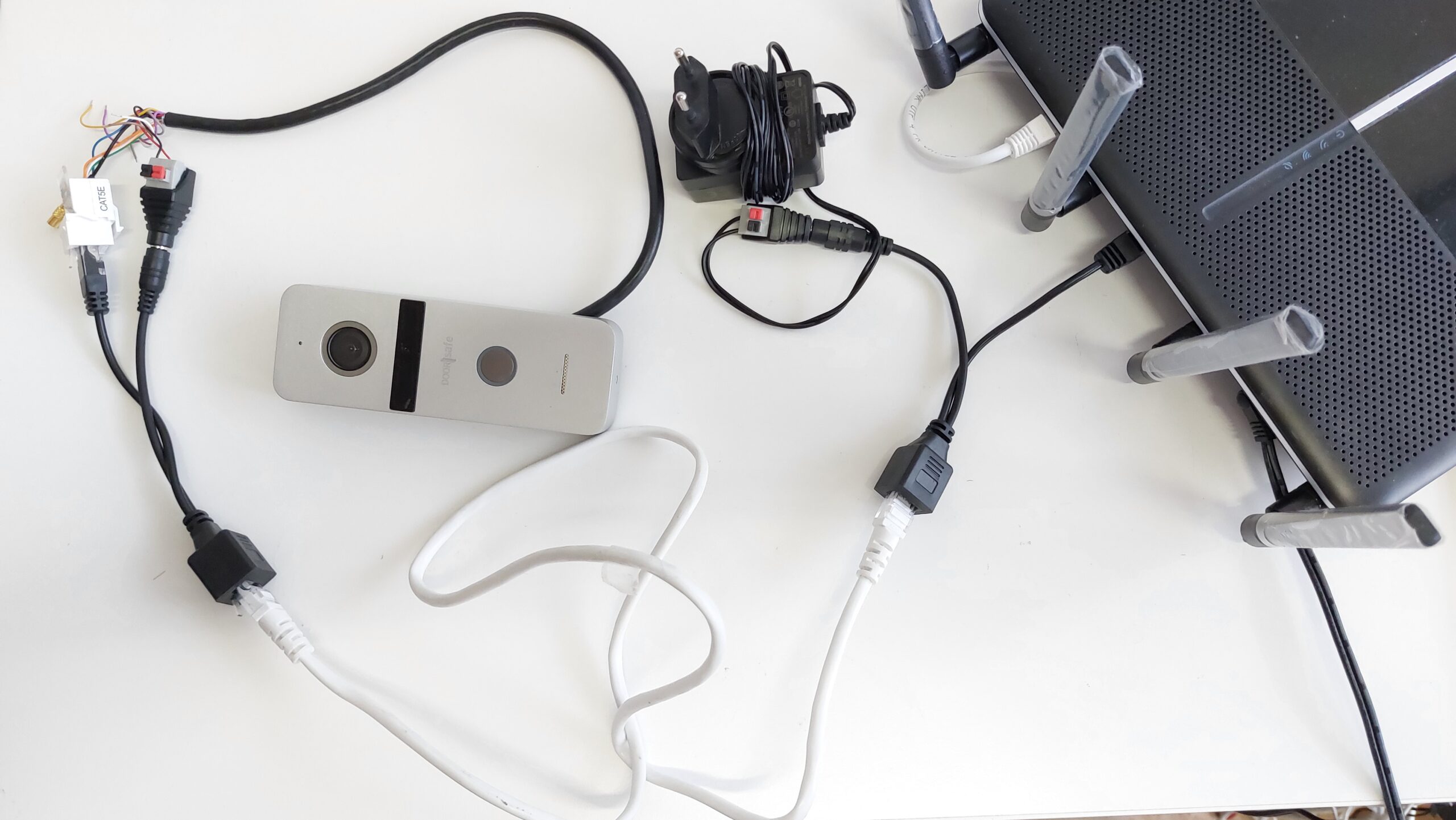

Option 1: auf beiden Seiten ein Adapter

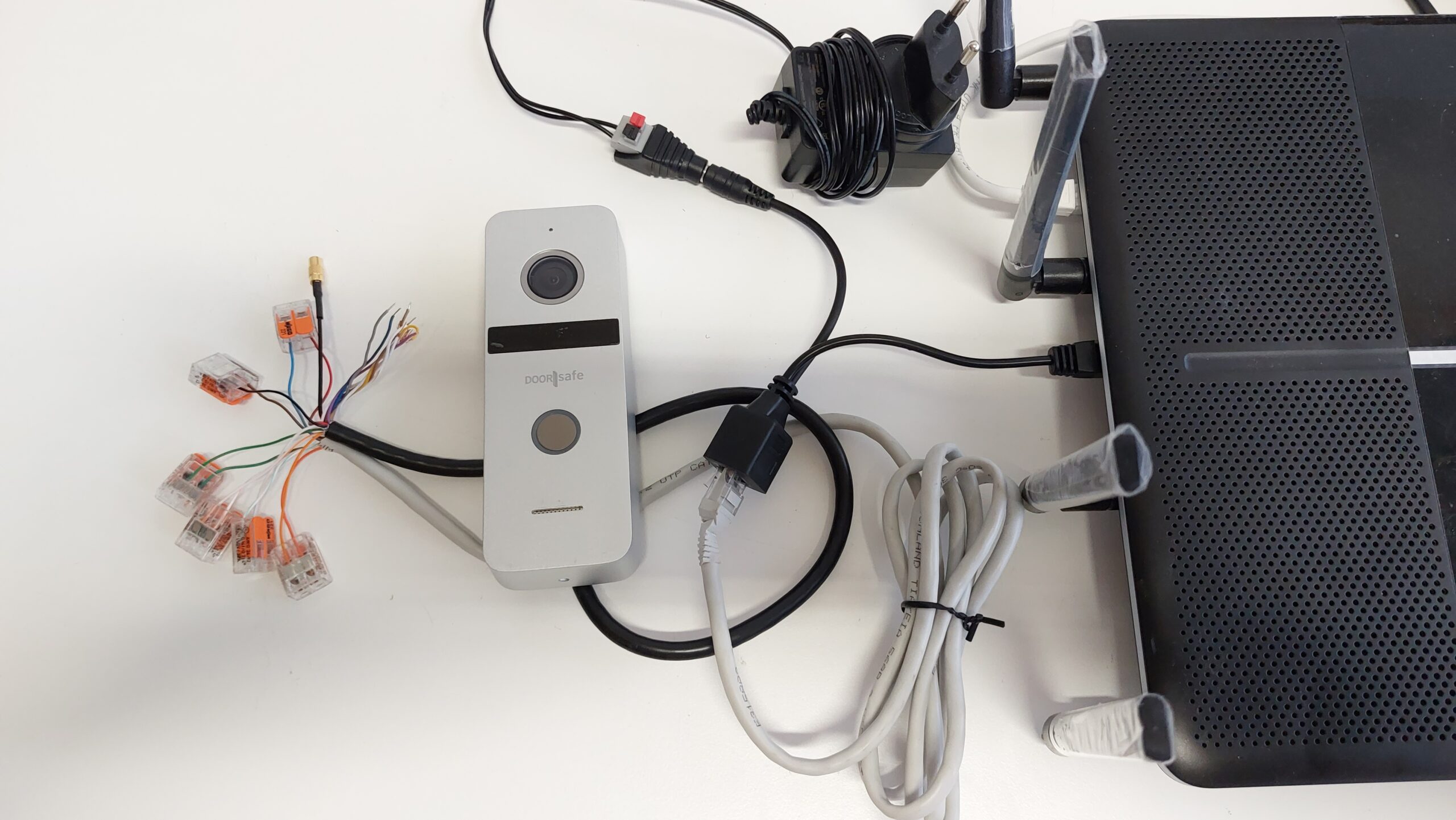

Option 2: nur auf der Routerseite ein Adapter, auf der Seite der Türklingel werden die Adern miteinander verbunden

Verbinden Sie auf der Seite der Türklingel diese Adern miteinander:

Strom:

• Rot aus der Türklingel mit Blau (oder Blau/Weiß) aus dem Netzwerkkabel – kleben Sie Blau bzw. Blau/Weiß, das Sie nicht verwenden, ab.
• Schwarz aus der Türklingel mit Braun (oder Braun/Weiß) aus dem Netzwerkkabel – kleben Sie Blau bzw. Blau/Weiß, das Sie nicht verwenden, ab.

Internetsignal:

• Grün aus der Türklingel mit Grün aus dem Netzwerkkabel
• Grün/Weiß aus der Türklingel mit Grün/Weiß aus dem Netzwerkkabel
• Orange aus der Türklingel mit Orange aus dem Netzwerkkabel
• Orange/Weiß aus der Türklingel mit Orange/Weiß aus dem Netzwerkkabel
