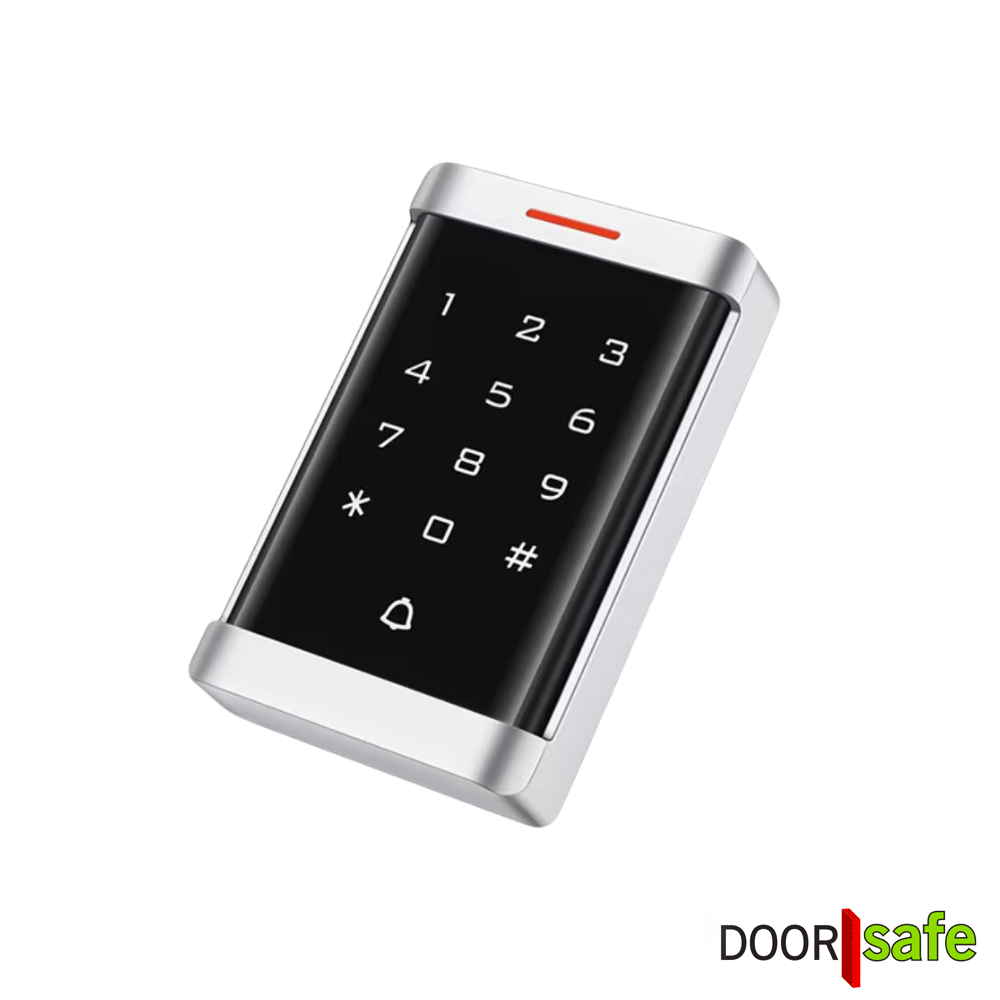

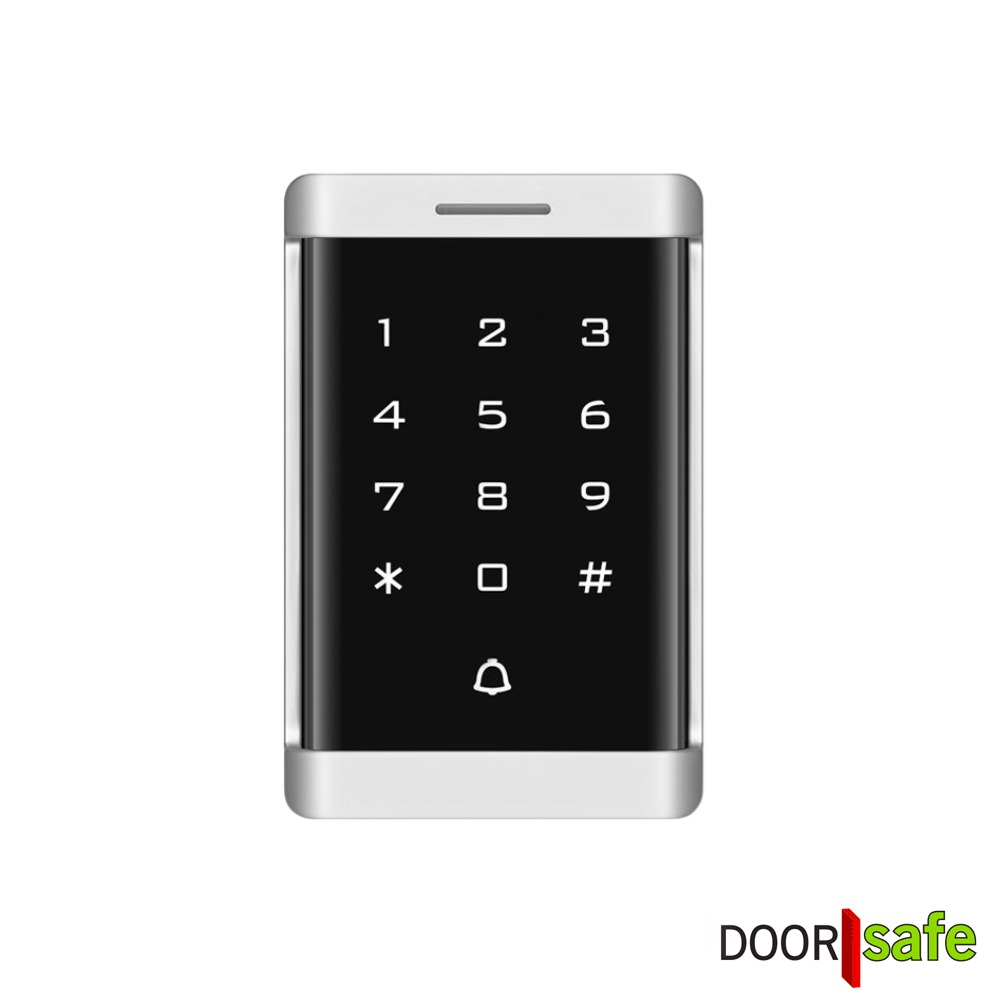

Türöffner mit Tastenfeld & 13,56-MHz-MiFare-RFID-Chipleser
Authentifizierungsmethoden: PIN oder RFID-Chip
Benutzerkapazität: bis zu 2.000 Chips / PINs
Jedem Chip, jeder PIN oder jeder Kombination aus Chip und PIN kann eine ID-Nummer zugeordnet werden, damit bestimmte Chips oder PINs anhand ihrer ID gelöscht werden können.
3 Entriegelungsoptionen: 1. Nur mit PIN 2. Nur mit RFID-MiFare-Chip 3. Doppelte Sicherheit: erst mit Chip, dann mit PIN.
Chipleser-Technologie: 13,56 MHz MiFare
Leseabstand: maximal 20–50 m
Einstellbare Öffnungszeit: 1–99 Sekunden
Gehäuse: Metallgehäuse (vandalismussicher)
Schutzart: IP68 – staub- und wasserdicht (bis 1 Meter Eintauchtiefe)

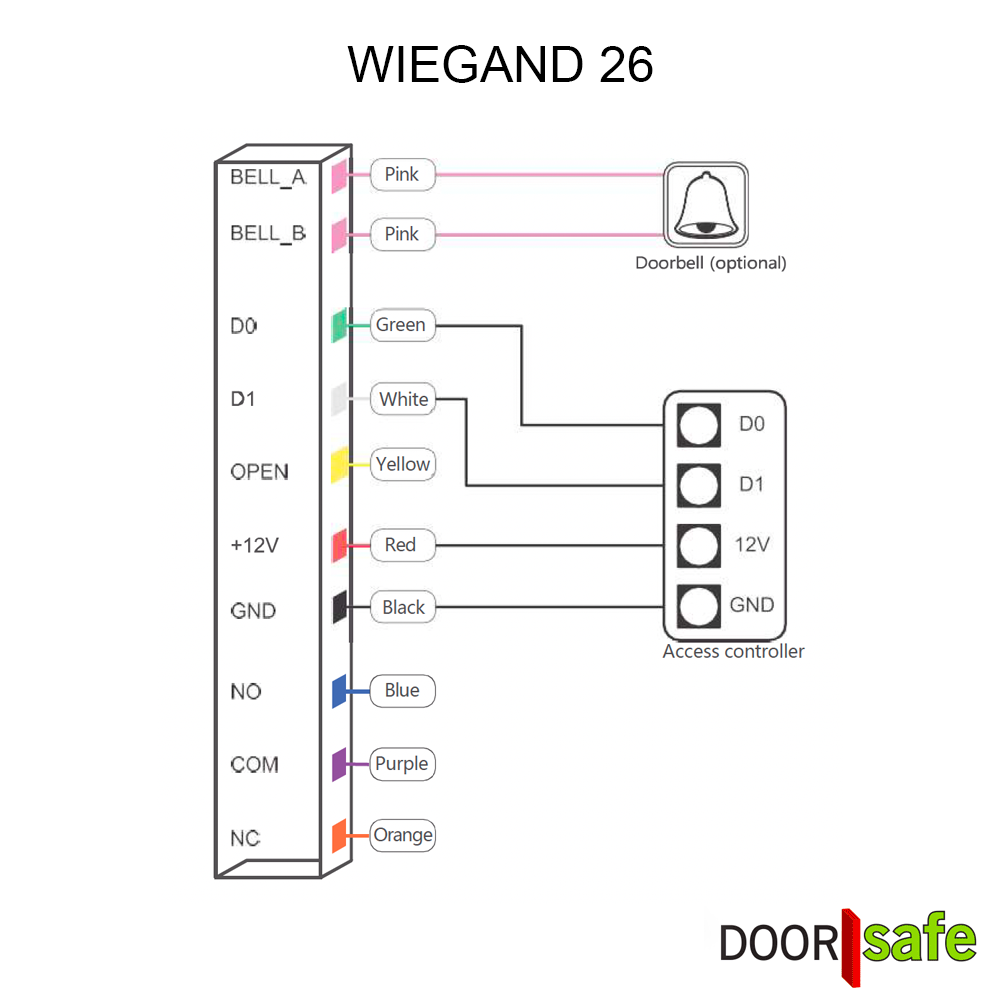

Schnittstelle: Wiegand 26-Bit
Stromversorgung: DC 12V
Systemkompatibilität: kann als eigenständiges System genutzt werden

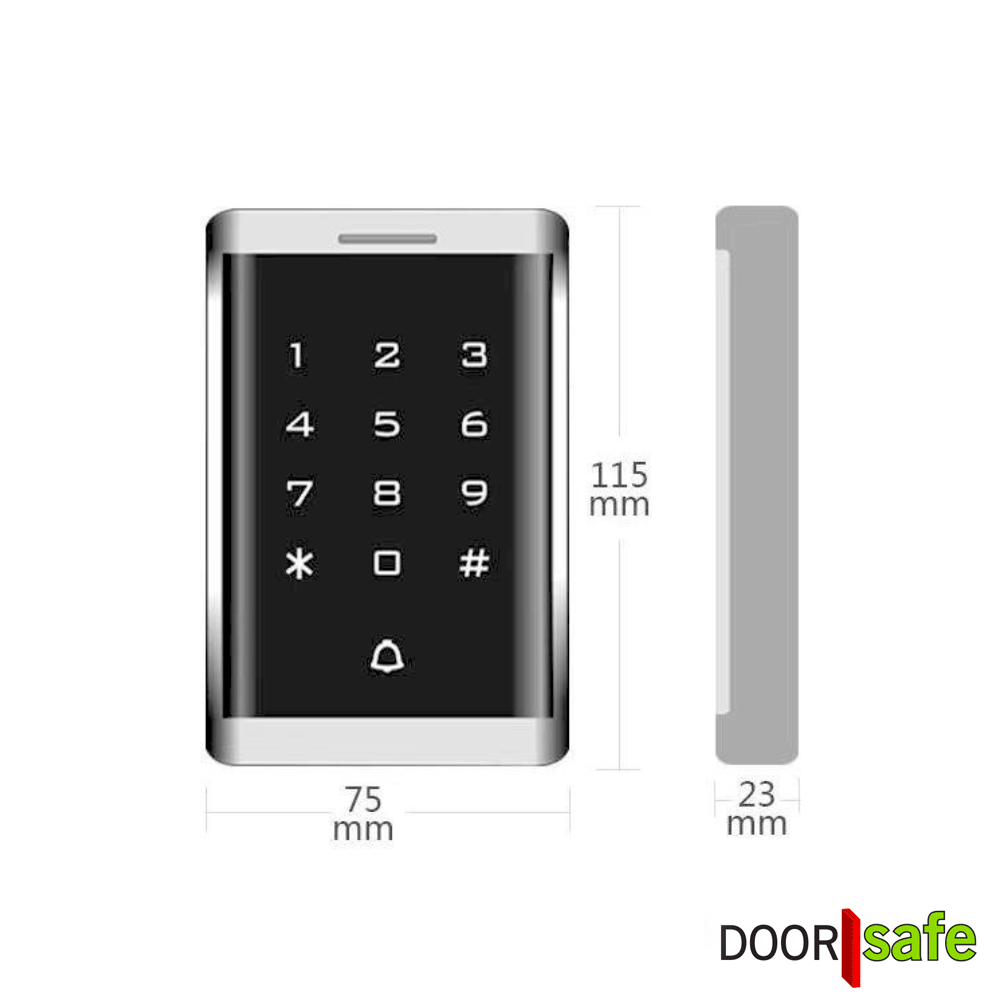

Abmessungen: 115 × 75 × 23 mm (H × B × D)

Dieser Touch-Access-Keypad-Controller ist eine robuste, vandalismussichere Zutrittskontrolllösung zur sicheren Verwaltung des Türzugangs per Karte und PIN. Dank des stabilen Metallgehäuses und der hohen Schutzart IP68 eignet sich das Tastenfeld für raue Umgebungen und extreme Witterungsbedingungen. Das System kann eigenständig arbeiten oder mit einem Zutrittscontroller verbunden werden und ist damit flexibel in verschiedenen Zutrittskontrollsystemen einsetzbar.

Bedeutung der LEDs

Rot langsam blinkend – Produkt ist betriebsbereit

Rot dauerhaft – Programmiermodus

Grün – Tür geöffnet oder Vorgang erfolgreich

Orange – bereit zum Einrichten von PINs oder Programmieren von RFID

Bedeutung der Pieptöne

1 kurzer Piepton – Tastendruck bestätigt, Tür geöffnet oder Vorgang erfolgreich

3 kurze Pieptöne – falsche Eingabe

Montage

1. Lösen Sie die Kreuzschlitzschraube mit dem mitgelieferten Schlüssel

2. Schrauben Sie die 2 Schrauben in die Wand

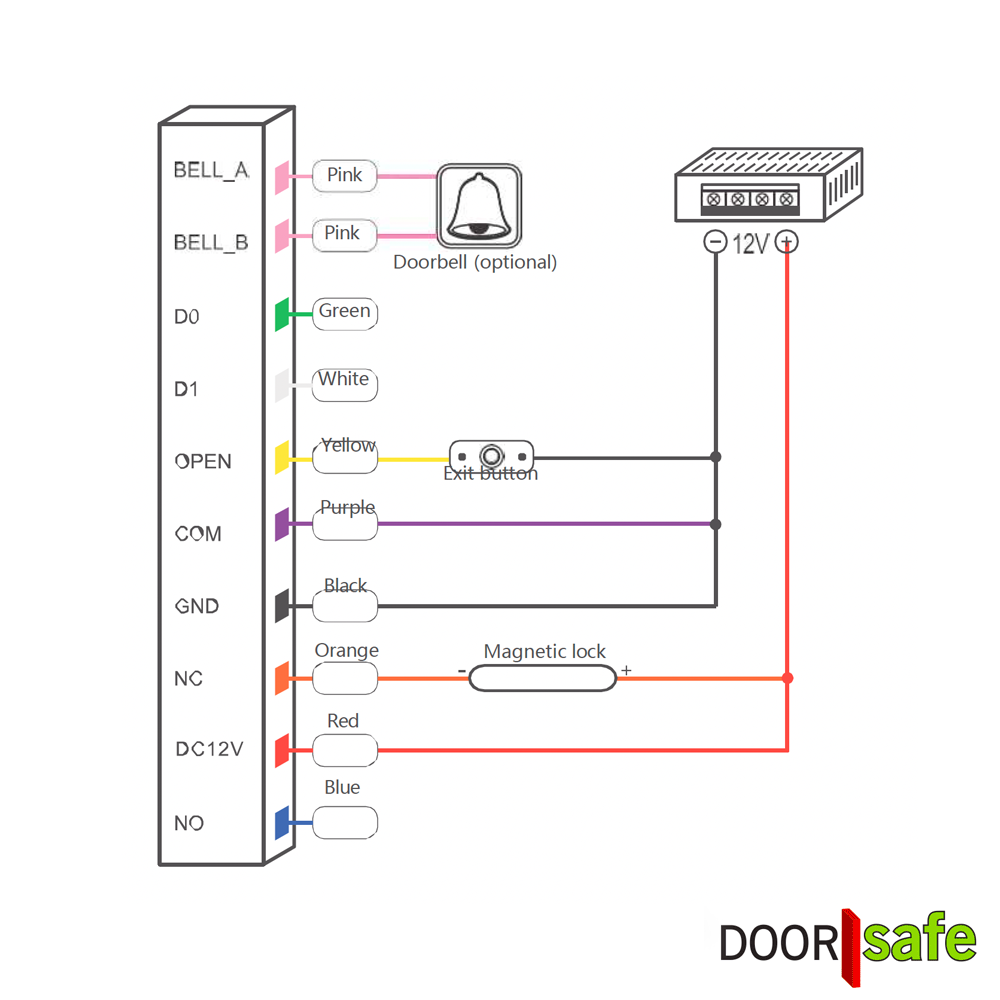

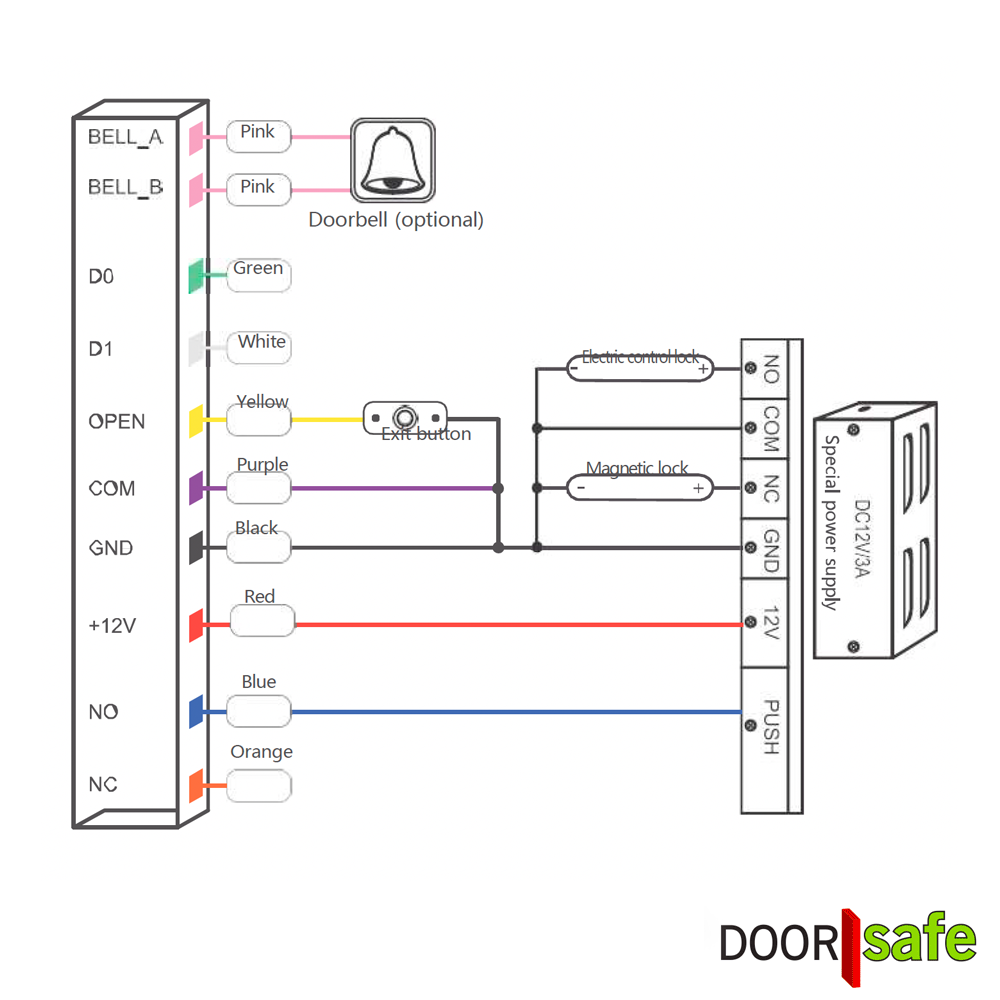

Aus der Rückseite dieses Tastenfelds kommt ein 10 cm langes, 6 mm dickes Kabel.

Reset auf Werkseinstellungen

1. Schalten Sie die Stromversorgung aus

2. Verbinden Sie den gelben Draht (OPEN) mit Schwarz (GND)

3. Schalten Sie die Stromversorgung wieder ein

4. Es ertönen jetzt kurz 2 Pieptöne. Danach ist der Reset auf Werkseinstellungen abgeschlossen

Programmieren

Ein angeschlossenes Schloss oder Tor kann auf 3 Arten geöffnet werden:

1. PIN: durch Eingabe einer 4-stelligen PIN und anschließend #

2. Chip: indem Sie einen MiFare-RFID-Chip an das Tastenfeld halten

3. Chip + PIN (doppelte Sicherheit): Halten Sie zuerst den Chip an das Tastenfeld und geben Sie dann die PIN und # ein. Zum Öffnen eines Schlosses oder Tors sind also sowohl ein Chip als auch eine PIN nötig – doppelte Sicherheit.

ÖFFNUNGSZEIT

1. Eingabe: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 4 – die LED leuchtet dauerhaft orange

3. Eingabe: <Öffnungszeit in Sekunden: 0–99>

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Also (wenn die Öffnungszeit 10 Sekunden betragen soll):

*999999# – 4 – 10 – # – *

FUNKTIONSWEISE

Standardmäßig lässt sich das Schloss oder Tor mit einem MiFare-RFID-Chip oder einer PIN öffnen.

Diese Einstellung lässt sich ändern, sodass nur Chips, nur Chips oder PIN oder nur Chip + PIN funktionieren.

Nur Chips akzeptieren:

1. Eingabe: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 3 – die LED leuchtet dauerhaft orange

3. Eingabe: 0

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Nur Chips + PIN akzeptieren:

1. Eingabe: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 3 – die LED leuchtet dauerhaft orange

3. Eingabe: 1

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Nur Chips oder PIN akzeptieren (Standardeinstellung):

1. Eingabe: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 3 – die LED leuchtet dauerhaft orange

3. Eingabe: 2

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

MASTERCODE UND PROGRAMMIERMODUS

Mastercode ändern

Der Standard-Mastercode lautet: 999999

Bevor Sie das Produkt verwenden können, müssen Sie zuerst diesen Mastercode ändern:

1. Eingabe: *999999# – die LED leuchtet dauerhaft rot

2. Eingabe: 0 – die LED leuchtet dauerhaft orange

3. Eingabe: <neuer 6-stelliger Mastercode>

4. Eingabe: #

5. Eingabe: <nochmals derselbe neue 6-stellige Mastercode>

6. Eingabe: #

7. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Der Mastercode wurde geändert.

Also:

*999999# – <neuer 6-stelliger Mastercode> – # <neuen Mastercode wiederholen> – # – *

Programmiermodus aktivieren

1. Eingabe: *Mastercode# – die LED leuchtet dauerhaft rot

Programmiermodus verlassen

1. Eingabe: * – die LED blinkt rot

CHIPS EINRICHTEN

ID-Nummern

Eine PIN oder ein Chip kann eine ID-Nummer haben.

Eine ID-Nummer kann nur einmal für eine PIN oder einen Chip verwendet werden.

Chips registrieren

1 Chip mit beliebiger ID-Nummer hinzufügen:

1. Mastercode eingeben: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 1 – die LED leuchtet dauerhaft orange

3. Halten Sie den Chip an das Tastenfeld – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

4. Eingabe: # – um zum Programmiermodus zurückzukehren; die LED leuchtet dauerhaft rot

5. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Also:

*Mastercode# – 1 – CHIP – # – *

Mehrere Chips mit beliebiger ID-Nummer hinzufügen:

1. Mastercode eingeben: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 1 – die LED leuchtet dauerhaft orange

3. Halten Sie mehrere Chips nacheinander an das Tastenfeld – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

4. Eingabe: # – um zum Programmiermodus zurückzukehren; die LED leuchtet dauerhaft rot

5. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Also:

*Mastercode# – 1 – CHIP – CHIP – CHIP … – # – *

1 Chip mit einer ID-Nummer hinzufügen:

1. Mastercode eingeben: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 1 – die LED leuchtet dauerhaft orange

3. Eingabe: ID-Nummer (1–2000)

4. Eingabe: #

5. Halten Sie den Chip an das Tastenfeld – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

6. Eingabe: # – um zum Programmiermodus zurückzukehren; die LED leuchtet dauerhaft rot

7. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Also:

*Mastercode# – 1 – ID – # – CHIP – # – *

Mehrere Chips mit einer ID-Nummer hinzufügen:

1. Mastercode eingeben: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 1 – die LED leuchtet dauerhaft orange

3. Eingabe: ID-Nummer (1–2000)

4. Eingabe: #

5. Halten Sie den Chip an das Tastenfeld – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

Wiederholen Sie nun:

3. Eingabe: ID-Nummer (1–2000)

4. Eingabe: #

5. Halten Sie den Chip an das Tastenfeld – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

Zum Abschließen:

6. Eingabe: # – um zum Programmiermodus zurückzukehren; die LED leuchtet dauerhaft rot

7. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Also:

*Mastercode# – 1 – ID – # – CHIP – ID – # – CHIP – ID – # – CHIP – # *

PINS EINRICHTEN

ID-Nummern

Eine PIN oder ein Chip kann eine ID-Nummer haben.

Eine ID-Nummer kann nur einmal für eine PIN oder einen Chip verwendet werden.

Eine PIN mit einer ID-Nummer hinzufügen:

1. Mastercode eingeben: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 1 – die LED leuchtet dauerhaft orange

3. Eingabe: ID-Nummer (1–2000)

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: <4-stellige PIN> – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

6. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

7. Eingabe: # – um zum Programmiermodus zurückzukehren; die LED leuchtet dauerhaft rot

8. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Also:

*Mastercode# – 1 – ID – # – PIN – # – # – *

Mehrere PINs mit einer ID-Nummer hinzufügen:

1. Mastercode eingeben: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 1 – die LED leuchtet dauerhaft orange

3. Eingabe: ID-Nummer (1–2000)

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: <4-stellige PIN> – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

6. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

Wiederholen Sie nun:

3. Eingabe: ID-Nummer (1–2000)

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: <4-stellige PIN> – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

6. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

Zum Abschließen:

7. Eingabe: # – um zum Programmiermodus zurückzukehren; die LED leuchtet dauerhaft rot

8. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Also:

*Mastercode# – 1 – ID – # – PIN – # – ID – # – PIN – # – ID – # – PIN – # – # – *

PIN + CHIP EINRICHTEN

1 Chip mit einer ID-Nummer hinzufügen:

1. Mastercode eingeben: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 1 – die LED leuchtet dauerhaft orange

3. Eingabe: ID-Nummer (1–2000)

4. Eingabe: #

5. Halten Sie den Chip an das Tastenfeld – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

6. Eingabe: # – um zum Programmiermodus zurückzukehren; die LED leuchtet dauerhaft rot

7. Eingabe: * – um den Programmiermodus wieder zu verlassen

8. Eingabe: *

9. Halten Sie den Chip an das Tastenfeld – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

10. Eingabe: 1234

11. Eingabe: #

12. Eingabe: <neue 4-stellige PIN>

13. Eingabe: #

14. Eingabe: <neue 4-stellige PIN>

15. Eingabe: #

Also:

*Mastercode# – 1 – ID – # – CHIP – # – * – * – CHIP – 1234 – # – <PIN> – # – <PIN> – #

Löschen über die ID:

LÖSCHEN & ÄNDERN

PIN einer ID-Nummer ändern:

1. Wechseln Sie nicht in den Programmiermodus; die LED muss also rot blinken

2. Eingabe: * – die LED leuchtet dauerhaft rot

3. Eingabe: ID-Nummer

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: <alte 4-stellige PIN>

6. Eingabe: #

7. Eingabe: <neue 4-stellige PIN>

8. Eingabe: #

9. Eingabe: <neue 4-stellige PIN>

10. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

Danach funktioniert die alte PIN nicht mehr, die neue PIN schon.

Also:

* – ID – # – ALTE PIN – # – NEUE PIN – # – NEUE PIN – #

1 bestimmten CHIP löschen:

1. Mastercode eingeben: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 2 – die LED leuchtet dauerhaft orange

3. Halten Sie den Chip an das Tastenfeld – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: # – um zum Programmiermodus zurückzukehren; die LED leuchtet dauerhaft rot

6. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Also:

*Mastercode# – 2 – CHIP – # – # – *

Alle ID-Nummern löschen (also alle Chips und PINs)

1. Mastercode eingeben: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 2 – die LED leuchtet dauerhaft orange

3. Eingabe: 0000

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: # – um zum Programmiermodus zurückzukehren; die LED leuchtet dauerhaft rot

6. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Also:

*Mastercode# – 2 – 0000 – # – # – *

Einen Chip, eine PIN oder einen Chip mit PIN über eine ID-Nummer löschen:

1. Mastercode eingeben: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 2 – die LED leuchtet dauerhaft orange

3. Eingabe: ID-Nummer

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: # – um zum Programmiermodus zurückzukehren; die LED leuchtet dauerhaft rot

6. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Also:

*Mastercode# – 2 – ID – # – # – *

EINBRUCHSIRENE

Wird 10-mal hintereinander eine falsche PIN oder ein unbekannter Chip verwendet, kann das Tastenfeld eine Sirene auslösen.

Die Sirene lässt sich durch Drücken einer Taste kurz stoppen und durch eine richtige PIN oder einen bekannten Chip dauerhaft stoppen.

Diese Funktion ausschalten (Standardeinstellung):

1. Mastercode eingeben: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 7 – die LED leuchtet dauerhaft orange

3. Eingabe: 0

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: # – um zum Programmiermodus zurückzukehren; die LED leuchtet dauerhaft rot

6. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Tastenfeld funktioniert nicht mehr:

1. Mastercode eingeben: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 7 – die LED leuchtet dauerhaft orange

3. Eingabe: 1

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: # – um zum Programmiermodus zurückzukehren; die LED leuchtet dauerhaft rot

6. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Sirene heult:

1. Mastercode eingeben: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 7 – die LED leuchtet dauerhaft orange

3. Eingabe: 2

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: # – um zum Programmiermodus zurückzukehren; die LED leuchtet dauerhaft rot

6. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

Dauer der Sirene

1. Mastercode eingeben: *Mastercode# – die LED leuchtet dauerhaft rot

2. Eingabe: 5 – die LED leuchtet dauerhaft orange

3. Eingabe: <Sirenendauer in Minuten 0–3>

4. Eingabe: # – die LED leuchtet jeweils kurz grün und es ertönt ein Piepton

5. Eingabe: # – um zum Programmiermodus zurückzukehren; die LED leuchtet dauerhaft rot

6. Eingabe: * – um den Programmiermodus ggf. wieder zu verlassen

DS8933 | Türöffner mit Tastenfeld & 13,56-MHz-MiFare-RFID-Chipleser | Aufputz | quadratisch | 115 × 75 × 23 mm | 12 V DC
