DS4780 | Türklingel mit Kamera, kabellos + 7″-Bildschirm
€ 240,00 inkl. MwSt.
nicht vorrättig
Senden Sie mir eine E-Mail, wenn wieder auf Lager:
Vor- & Nachteile dieser Video-Türklingel:
+ Datenschutz-Garantie: niemand schaut unerwünscht mit, Bilder 100 % sicher gespeichert
+ Zuverlässig & sicher: nicht über das Internet, funktioniert also immer
+ Benutzerfreundlich: einfach zu bedienen, keine komplizierten Tasten & Einstellungen
+ 100 % kabellos: kein einziges Kabel verlegen
+ Kostenlose Speicherung der Bilder: speichert Fotos oder Videos von Besuchern im Bildschirm
+ Großer Bildschirm: schöner großer 7-Zoll-Bildschirm, auf dem alles deutlich zu sehen ist
+ Bewegungsmelder per PIR
– Funkreichweite kann geringer ausfallen
– Die Türklingel benötigt einen Stromanschluss (und funktioniert also nicht mit Akku wie die Doorsafe 4250 oder 4110). In die Türklingel kann jedoch ein optionaler Akku eingesetzt werden, mit dem sie bei Stromausfall kurzzeitig funktioniert. Dieser optionale Akku ist zusätzlich bestellbar: Doorsafe 4767
Tipp: Mehr zu Datenschutz & Kameratürklingeln lesen Sie hier.
1
/
3
Produktvideo Doorsafe 4780 kabellose Video-Türklingel mit Kamera
Die Grundfunktion: Anruf annehmen, nachdem jemand geklingelt hat, & wieder beenden.
Monitoring starten: durch die Türklingel schauen, ohne dass jemand geklingelt hat.
Türklingel mit dem mitgelieferten Netzteil an den Strom anschließen
Türklingel an eine weiße oder rote (positive) und eine schwarze (negative) Ader anschließen
Optional: Backup-Akku in die Türklingel einsetzen, damit sie auch bei Stromausfall funktioniert

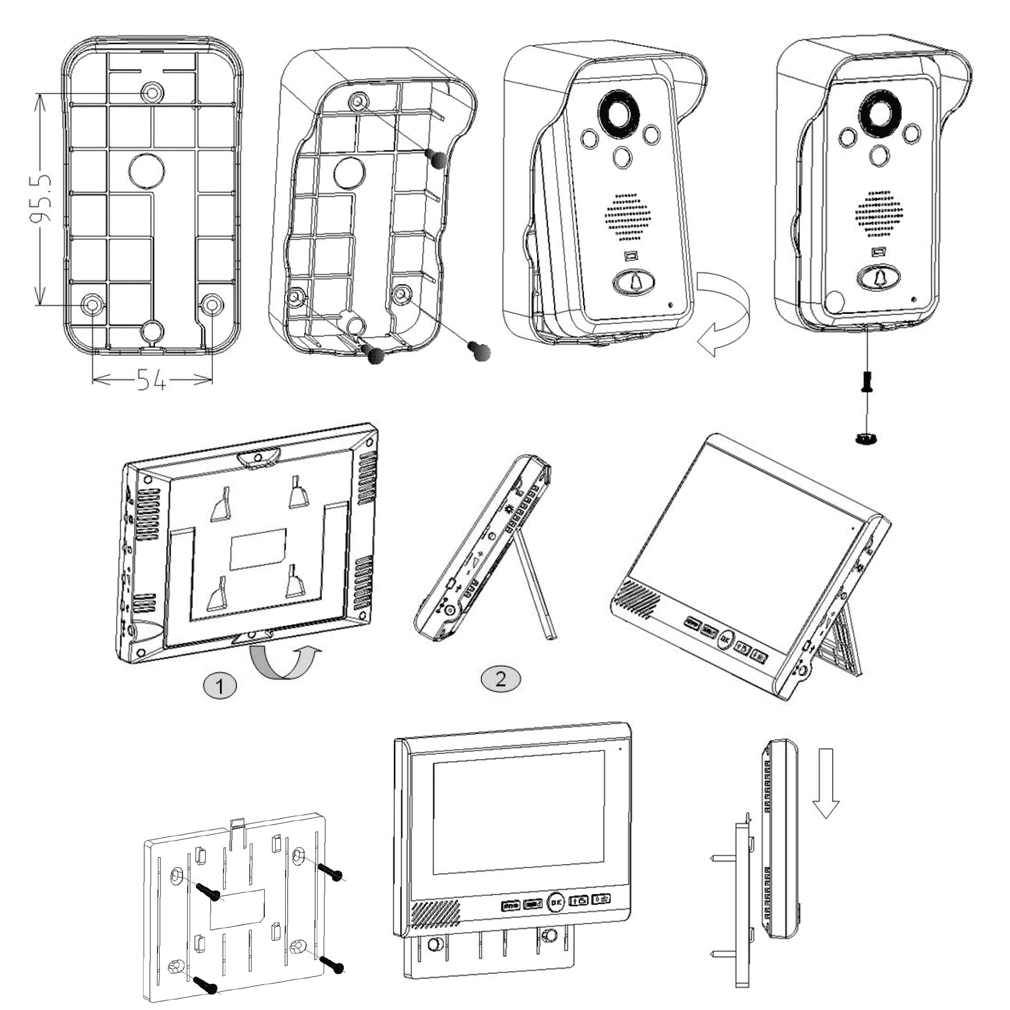

Türklingel mit Regenschutz und Schrauben montieren
Akku in den Bildschirm einsetzen & laden

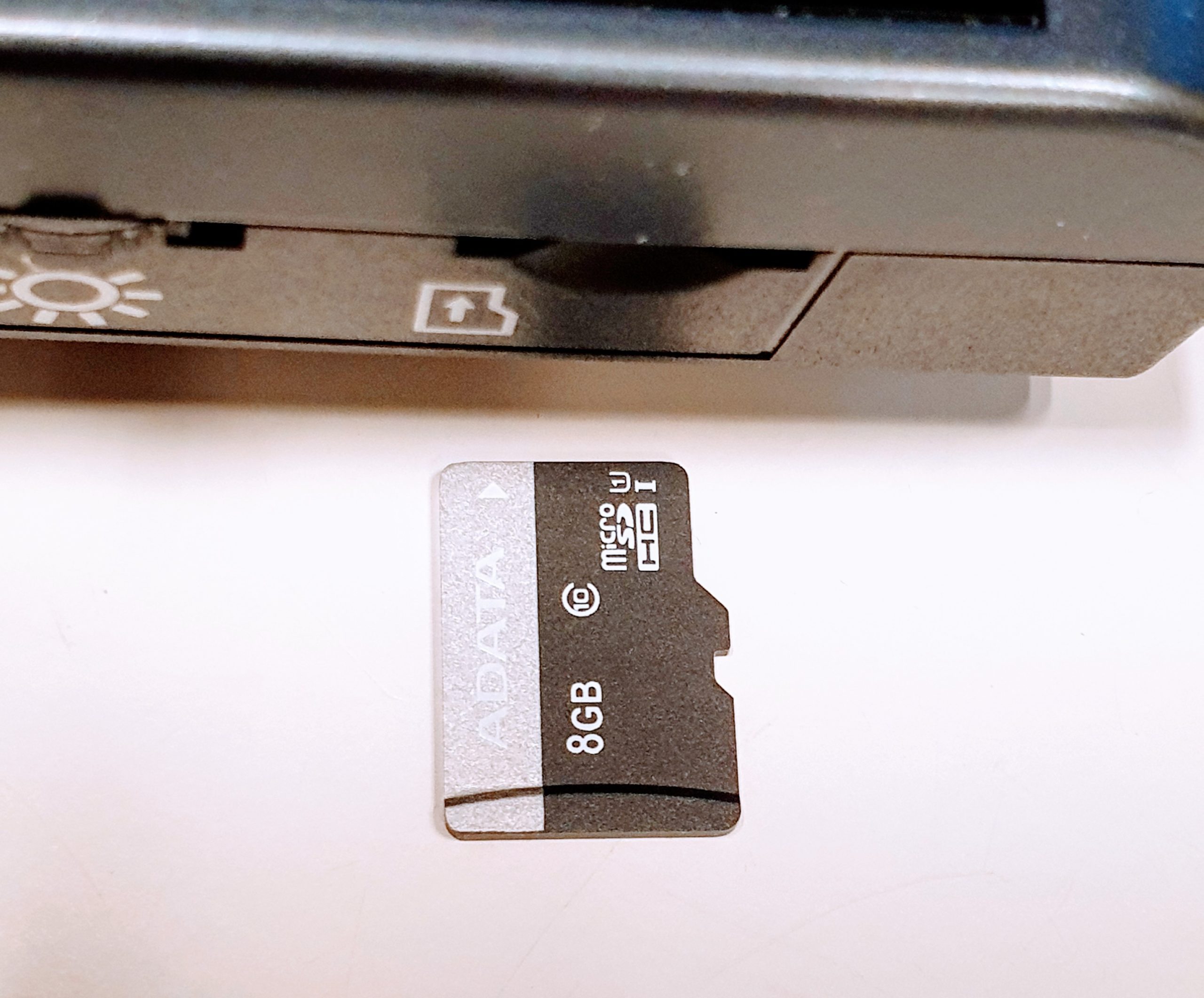

SD-Karte in den Bildschirm einsetzen und entnehmen
Bildschirm mit der Montageplatte an der Wand aufhängen
Elektrischen Türöffner anschließen & nach einem Anruf oder beim Monitoring öffnen
Entriegelungszeit des Schlosses einstellen
Demo: So funktioniert der Diebstahlalarm der Türklingel
Diebstahlalarm aus- und einschalten
Bildschirm mit der Türklingel koppeln (Pairing)
1
/
3
[table “” not found /]

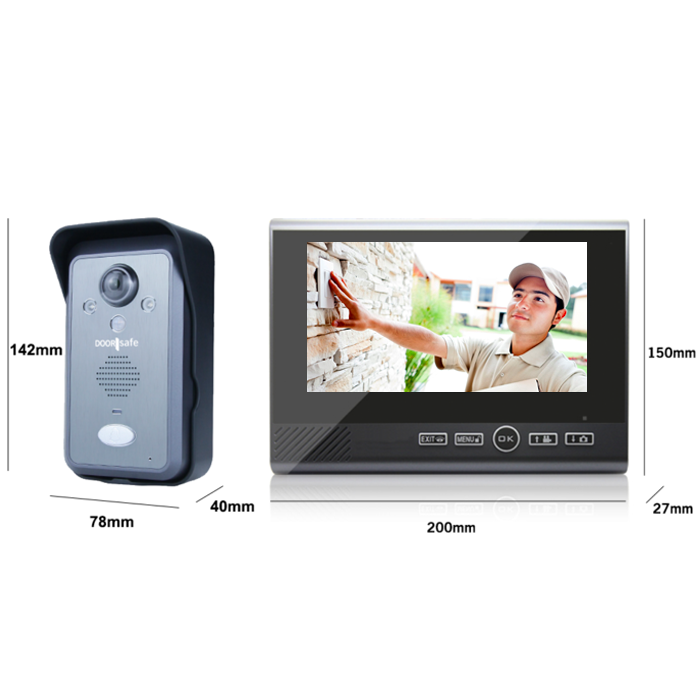

Doorsafe 4780: großer Bildschirm, drehbare Kamera, Bewegungssensor & Videospeicherung auf SD-Karte
- 100 % sicher und zuverlässig: Kein chinesisches oder großes amerikanisches Unternehmen schaut durch die Kamera dieser Video-Türklingel mit, denn dieses Produkt ist nicht mit dem Internet verbunden – die eigene Funkverbindung ist 100 % privat, sicher und zuverlässig. Internetverbindungen und erst recht WLAN-Verbindungen sind für eine Türklingel eigentlich auch nicht geeignet, da sie zu instabil sind – und bei einer Türklingel möchten Sie wirklich keinen Anruf verpassen. Außerdem kann alles mit Internetverbindung letztlich gehackt werden, und wer durch die Kamera mitschaut, ist schwer herauszufinden. Bei diesem Produkt haben Sie diese Probleme nicht, denn die Funkverbindung läuft über eine eigene 2,4-GHz-Frequenz, eine Verbindung mit dem Internet ist daher nicht nötig.
- Die Doorsafe 4780 ist eine Funk-Kameratürklingel das aus zwei Teilen besteht: einem Außenklingel und einem 7-Zoll-Farbbildschirm. Sobald jemand klingelt, erhalten Sie sofort einen Anruf auf dem Bildschirm, sehen kabellos, wer klingelt, und können sprechen und zuhören. Sie können einen Anruf annehmen oder ablehnen.
- Diese Video-Türklingel hat einen maximales Preis-Leistungs-Verhältnis denn der Preis ist niedrig für alles, was diese Klingel bietet. Der Bildschirm ist einfach zu bedienen, die Türklingel ist schön kompakt und von guter Qualität, vorne sogar mit einer Schutzplatte aus langlebigem Aluminium. Die Video-Türklingel hat ein drehbares Kameraobjektiv, einen PIR-Bewegungssensor und einen Diebstahlalarm. Sie nimmt Videos oder Fotos von Besuchern auf. Videos werden auf einer mitgelieferten 8-GB-SD-Karte im Bildschirm gespeichert. Sie können die Lautstärke der 4 Klingeltöne einstellen und eigene Klingeltöne hinzufügen, indem Sie sie auf die SD-Karte kopieren. Auch Lautstärke, Kontrast und Helligkeit des Bildschirms sind einstellbar. Den großen 7-Zoll-Bildschirm können Sie aufstellen oder mit der mitgelieferten Montagehalterung aufhängen.
Deshalb: 5 Sterne für das Preis-Leistungs-Verhältnis. - Die Klingel ist besonders einfach zu installieren, weil sich das Kameraobjektiv drehen lässt. Eine Eckmontage mit Montagehalterung ist daher nicht nötig, da Sie das Objektiv bei der Installation einfach in den gewünschten Winkel drehen. Ganz Plug & Play ist die Installation jedoch nicht, denn die Außenklingel benötigt einen Stromanschluss. Die Klingel arbeitet mit 9~16 V AC 1 A oder 5~16 V DC 1 A; ein 12-V-DC-1-A-Netzteil ist im Lieferumfang. Dennoch ist die Installation in jedem Fall viel einfacher als bei einer Internet-Türklingel, die nach der Installation erst noch mit dem Internet verbunden werden muss (was nicht immer (sofort) klappt).
Deshalb: 4 Sterne für einfache Installation. - Die Außenklingel erhält Strom über ein mitgeliefertes 12 V DC Netzteil. Dieses Netzteil wird an die Anschlüsse an der Rückseite der Türklingel angeschlossen. Die rote Ader kommt an Position 1, die schwarze an Position 2.
- In die Türklingel kann optional auch ein kleiner Backup-Akku eingesetzt werden, damit die Klingel auch bei Stromausfall funktioniert. Dieser Akku ist als Option zusätzlich erhältlich.
- Die Kamera hat ein 120-Grad-Weitwinkelobjektiv das außerdem von Hand drehbar ist, sodass Sie bei der Montage dafür sorgen können, dass die Kamera genau in die richtige Richtung schaut und Besucher gut im Bild sind.
- Rund um die Kamera befinden sich zwei leistungsstarke Infrarot-LEDs für Nachtsicht.
- Von jedem, der klingelt, kann automatisch ein Foto oder Video aufgenommen werden, die Sie im Menü ansehen können.
- Jedes Foto erhält im Dateinamen ein Datum und eine Uhrzeit.
- Sie können auch, nachdem jemand geklingelt hat, während Sie durch die Kamera schauen, zusätzliche Fotos und Videos aufnehmen.
- Die aufgenommenen Fotos werden im Bildschirm gespeichert. Die Videos werden im Farbbildschirm auf einer mitgelieferten 8-GB-microSD-Karte. Diese SD-Karte stecken Sie seitlich in den Bildschirm. Ein zusätzliches Speicher-Abo ist also nicht nötig. Außerdem können Sie die Videos mit der SD-Karte auf einen Computer übertragen, um sie anzusehen oder zu teilen.
- Die Außenklingel hat außerdem einen PIR-Bewegungssensor. Damit kann bei Bewegung automatisch eine Meldung auf dem Bildschirm angezeigt werden (bei Bewegung ertönt kein Klingelton) und sofort eine Videoaufnahme von 20 Sekunden gestartet werden. Nur wenn keine SD-Karte im Bildschirm steckt, werden 3 Fotos aufgenommen, nach 1, 3 und 10 Sekunden. Sobald eine SD-Karte im Bildschirm steckt, wird bei Bewegung immer ein Video aufgenommen; dies lässt sich in den Einstellungen nicht auf Fotos umstellen. Ob die Klingel nach dem Klingeln Fotos oder Videos aufnimmt, lässt sich im Menü einstellen – für Videos muss jedoch eine SD-Karte vorhanden sein.
- Nach einer Bewegung erscheint auf dem Bildschirm eine Meldung, dass neue, noch nicht angesehene Aufnahmen vorhanden sind.
- Sobald jemand klingelt, erhält die Person direkt eine Klingelbestätigung durch einen hörbaren Ton und ein blinkendes Licht hinter dem Klingelknopf.
- Die Außenklingel ist wetterfest und geschützt durch einen Regenschutz. In diesem Regenschutz befinden sich 3 Löcher, mit denen die Klingel aufgehängt werden kann.
- Um die Klingel im Regenschutz zu befestigen, ziehen Sie an der Unterseite eine kleine Schraube fest.
- Die Außenklingel hat außerdem einen Diebstahlalarm der auf Basis eines kleinen Magneten funktioniert. Sobald jemand die Außenklingel aus dem Regenschutz zieht, ertönt aus Außenklingel und Bildschirm eine laute Sirene.
- Die Außenklingel lässt sich schräg montieren mit der Doorsafe 4992 Montagehalterung. Da sich das Kameraobjektiv jedoch drehen lässt, wird diese Halterung nur benötigt, wenn der Winkel größer ist, als sich das Objektiv drehen lässt.
- Die Verbindung zwischen Außen- und Inneneinheit erfolgt kabellos über ein eigenes 2,4-GHz-Signal.
Für diese Funk-Türklingel benötigen Sie also keine Internetverbindung. Die Reichweite hängt von Ihren Gegebenheiten ab, zum Beispiel von der Dicke der Wände, der Anzahl der Wände, die das Signal durchdringen muss, und anderen vorhandenen Funknetzen. Sie liegt irgendwo zwischen 20 und 250 Metern. Die Reichweite kann also manchmal enttäuschen, bei den meisten Kunden ist sie jedoch ausreichend.
Sie sind sich bei der Reichweite unsicher? Das ist wirklich eine Frage des Ausprobierens. Eine Rücksendung ist im Rahmen unserer Rückgabebedingungen möglich. - Diese Türklingel hat eine Monitoring-Funktion. Mit dieser Funktion können Sie durch die Kamera schauen, auch wenn noch niemand geklingelt hat.
- Im Bildschirm befindet sich ein Akku, der über das mitgelieferte 12-V-1-A-Netzteil geladen wird, das Sie seitlich in den Bildschirm stecken.
- Der Lautstärke, Kontrast und Helligkeit des Farbbildschirms lassen sich mit physischen Tasten an der Seite des Bildschirms einstellen.
- An der Rückseite des Bildschirms befindet sich ein ausklappbarer Ständer mit dem der Bildschirm aufrecht auf einen Tisch gestellt werden kann.
- Der Bildschirm lässt sich auch an der Wand aufhängen, mit einer mitgelieferten Wandhalterung die mit 4 Schrauben befestigt wird. Der Bildschirm lässt sich danach leicht wieder von dieser Halterung abnehmen.
- Im Menü des Bildschirms können Sie Folgendes tun:
- aufgenommene Fotos ansehen, einzeln löschen oder alle auf einmal löschen
- den Klingelton anpassen (Auswahl aus 4 verschiedene Klingeltöne, deren Lautstärke einstellbar ist. Über die SD-Karte können weitere Klingeltöne hinzugefügt werden (auch eigene Melodien im MP3-Format). Die Klingeldauer ist auf 0, 5 oder 30 Sek. einstellbar.
- aufgenommene Videos ansehen, einzeln löschen oder alle auf einmal löschen
- Datum und Uhrzeit einstellen
- unter Info sehen Sie, welche verpassten Anrufe es gab, mit Datum und Uhrzeit; das aufgenommene Video kann hier direkt angesehen werden.
- Unter Set-up lässt sich Folgendes einstellen:
- wie lange der Bildschirm aktiv bleibt
- Bewegungsmelder ein- oder ausschalten
- Videoaufnahme ein- oder ausschalten
- Diebstahlalarm ein- oder ausschalten
- Menüsprache einstellen; verfügbar sind folgende Sprachen: Niederländisch, Englisch, Deutsch, Spanisch, Französisch, Russisch.
- Unter Erweiterte Einstellungen lässt sich Folgendes einstellen:
- unter Code können zusätzliche Türklingeln oder Bildschirme hinzugefügt werden
- Die Klingeldauer ist auf 0, 5 oder 30 Sek. einstellbar.
- Entriegelungszeit des elektrischen Türöffners einstellen; wie viele Sekunden das Schloss geöffnet bleibt, ist hier auf 3, 6 oder 8 Sekunden einstellbar.
- SD-Karte formatieren und damit alle Daten auf der SD-Karte löschen
- Softwareversion ansehen
- An die Außenklingel können maximal 3 Bildschirme angeschlossen werden, z. B. für Wohn- und Schlafzimmer.
- Am Bildschirm können auch maximal 2 Außenklingeln angeschlossen werden, wenn es zwei Eingänge gibt.

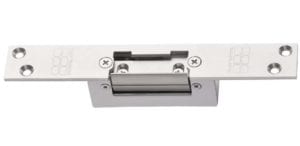

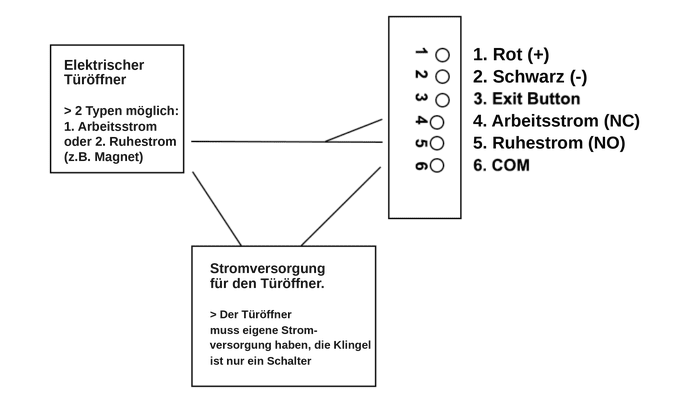

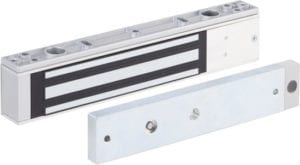

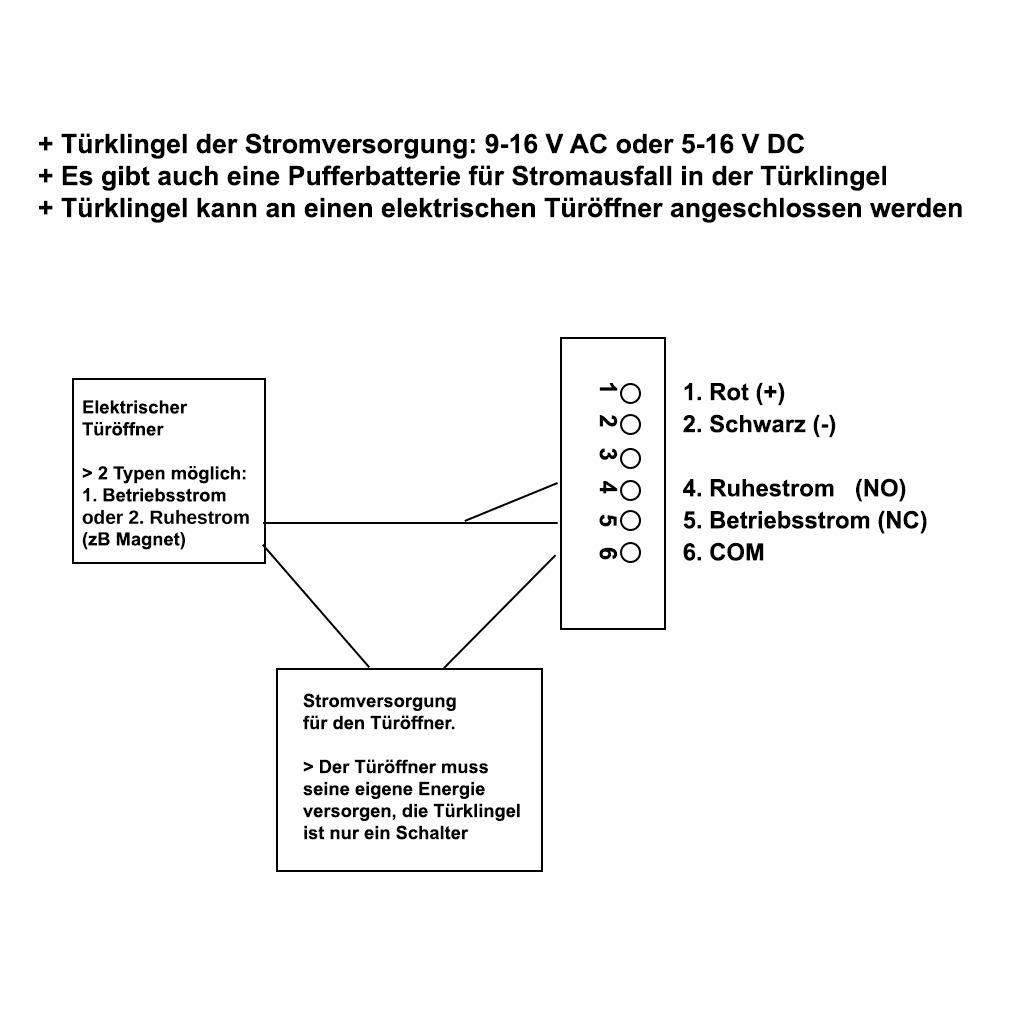

- Diese Funk-Türklingel kann auch an einen elektrischer Türöffner. Wie viele Sekunden das Schloss geöffnet bleibt, lässt sich im Menü auf 3, 6 oder 8 Sekunden einstellen. Es sind 2 Arten von Öffnern möglich: Normally Open Locks (Ruhestrom) oder Normally Closed Locks (Arbeitsstrom). Bei Arbeitsstrom erhält der Öffner nur Strom, wenn er öffnen soll – das ist die gängigste Variante. Bei Ruhestrom wird der Strom am Öffner unterbrochen, wenn das Schloss öffnen soll, zum Beispiel bei einem Magnettüröffner. In beiden Fällen arbeitet die Türklingel nur als Schalter und liefert selbst keinen Strom für den Türöffner. Der Türöffner muss also selbst mit Strom versorgt werden, wobei die Türklingel nur als Schalter in diesem Stromkreis dient.
Anleitung, Videos & FAQ
4780-4760-4765 Videos
Allgemein:
Produktvideo Doorsafe 4780 kabellose Video-Türklingel mit Kamera
Grundfunktionen:
Die Grundfunktion: Anruf annehmen, nachdem jemand geklingelt hat, & wieder beenden.
Monitoring starten: durch die Türklingel schauen, ohne dass jemand geklingelt hat.
Demo: So funktioniert der Diebstahlalarm der Türklingel
Montage:
Türklingel mit dem mitgelieferten Netzteil an den Strom anschließen
Akku in den Bildschirm einsetzen & laden
Türklingel mit Regenschutz und Schrauben montieren
SD-Karte in den Bildschirm einsetzen und entnehmen
Bildschirm mit der Montageplatte an der Wand aufhängen
Elektrischen Türöffner anschließen & nach einem Anruf oder beim Monitoring öffnen
Optional: Backup-Akku in die Türklingel einsetzen, damit sie auch bei Stromausfall funktioniert
Einstellungen:
Entriegelungszeit des Schlosses einstellen
Diebstahlalarm aus- und einschalten
Klingelton & Lautstärke anpassen
Klingeldauer einstellen
Uhrzeit & Datum einstellen
Standby-Zeit des Bildschirms einstellen
Menüsprache einstellen
Firmware-Version ansehen
Info & das grüne Symbol: ein verpasster Anruf
Zusätzlichen Bildschirm und Türklingeln koppeln:
Bildschirm mit der Türklingel koppeln (Pairing)
Zweiten Bildschirm hinzufügen
Dritten Bildschirm hinzufügen
Zweite Türklingel zu einem Bildschirm hinzufügen
Bewegungsmelder:
Bewegungsmelder einschalten
Bewegungsmelder ausschalten
Aufnahmen:
Zusätzliche Fotos & Videos aufnehmen
Fotos ansehen & löschen
Automatische Videoaufnahme von Besuchern (statt nur eines Fotos)
Videos ansehen und löschen
SD-Karte formatieren (vollständig löschen)
1
/
3
Produktvideo Doorsafe 4780 kabellose Video-Türklingel mit Kamera
Die Grundfunktion: Anruf annehmen, nachdem jemand geklingelt hat, & wieder beenden.
Monitoring starten: durch die Türklingel schauen, ohne dass jemand geklingelt hat.
Türklingel mit dem mitgelieferten Netzteil an den Strom anschließen
Türklingel an eine weiße oder rote (positive) und eine schwarze (negative) Ader anschließen
Optional: Backup-Akku in die Türklingel einsetzen, damit sie auch bei Stromausfall funktioniert
Türklingel mit Regenschutz und Schrauben montieren
Akku in den Bildschirm einsetzen & laden
SD-Karte in den Bildschirm einsetzen und entnehmen
Bildschirm mit der Montageplatte an der Wand aufhängen
Elektrischen Türöffner anschließen & nach einem Anruf oder beim Monitoring öffnen
Entriegelungszeit des Schlosses einstellen
Demo: So funktioniert der Diebstahlalarm der Türklingel
Diebstahlalarm aus- und einschalten
Bildschirm mit der Türklingel koppeln (Pairing)
1
/
3
4780-4760-4765 FAQ
a
Wie halten Sie mit einer Kameratürklingel oder Überwachungskamera die Datenschutzgesetze ein? Hier finden Sie Erklärungen & Tipps.
Ist eine Türklingel mit Kamera wirklich nötig?
Um überall einen Anruf auf Ihrem Telefon zu erhalten, wenn jemand klingelt, ist keine Türklingel mit Kamera nötig. Mit beispielsweise der Doorsafe 1000 können Sie ohne Kamera, Internetverbindung oder App überall einen Telefonanruf erhalten und mit der Person sprechen, die klingelt – so verpassen Sie keinen Besucher mehr. Wenn Sie also den Komfort möchten, bei einem Klingeln überall einen Anruf zu erhalten und erst zu sprechen, bevor Sie die Tür öffnen, gibt es dafür eine Türklingellösung ohne Kamera, bei der Sie bei den Nachbarn nicht einmal den Eindruck erwecken, die Datenschutzgesetze möglicherweise nicht einzuhalten.
Zusätzlich zum Komfort, überall einen Anruf vom Besucher zu erhalten, möchten Sie vielleicht auch etwas für Ihre Sicherheit tun und sehen, wer klingelt. Das ist heute mit einer Kameratürklingel oder einer Überwachungskamera an der Haustür möglich.
Was ist mit einer Türklingel mit Kamera erlaubt?
Es ist kein Problem, mit einer Kameratürklingel nach dem Klingeln zu sehen, wer geklingelt hat, nachdem Sie eine Benachrichtigung der App erhalten haben. Per App oder Bildschirm durch eine Kamera zu schauen, um zu sehen, wer vor der Tür steht, bevor Sie öffnen, ist also erlaubt. Ebenso ist es kein Problem, eine Benachrichtigung zu erhalten oder den Bildschirm einschalten zu lassen, sobald die Kameratürklingel oder Überwachungskamera eine Bewegung erkennt, um zu sehen, was sie ausgelöst hat. Eine Kamera, die mit einem Bildschirm oder einer App verbunden ist, ist nichts anderes als ein digitales Fenster in Ihrer Tür – und gegen ein Fenster in Ihrer Tür gibt es selbstverständlich kein Gesetz. Ein Fenster in der Tür erweckt bei den Nachbarn allerdings nicht den Eindruck, dass Sie auch Aufnahmen machen. Genau das kann beim Anbringen einer Kameratürklingel passieren. Und dort liegt auch die Grenze: Aufnahmen mit einer Kameratürklingel sind nicht ohne Weiteres erlaubt.
Darf ich die Bilder der Kamera auch aufnehmen?
Ein mögliches Datenschutzproblem entsteht, wenn Sie die Bilder der Kameratürklingel oder Überwachungskamera auch speichern. Nur wenn Sie Aufnahmen machen möchten, müssen Sie also die Datenschutzgesetze beachten. Bei allen Doorsafe-Produkten mit Kamera entscheidet der Nutzer selbst, ob Aufnahmen nach dem Klingeln, bei Bewegung oder dauerhaft aktiviert werden. Alle Kameratürklingeln und Überwachungskameras von Doorsafe nehmen standardmäßig nichts auf; dies muss der Nutzer selbst in den Produkteinstellungen aktivieren. Wenn Sie als Nutzer eines Doorsafe-Produkts Aufnahmen der Kameratürklingel oder Überwachungskamera aktivieren, ist es also wichtig, die geltenden Datenschutzgesetze einzuhalten.
Wie halte ich die geltenden Datenschutzgesetze ein?
Was bei Aufnahmen mit einer Kameratürklingel oder Überwachungskamera erlaubt ist und was nicht, ist nicht ganz eindeutig, da einige sehr subjektive Abwägungen eine Rolle spielen. Verwirrend ist zudem, dass die Polizei selbst angibt, von aufgezeichneten Kamerabildern bei der Aufklärung von Straftaten zu profitieren, während Datenschutzbehörden vor allem die Privatsphäre schützen wollen. Letztlich geht es darum, ein gutes Gleichgewicht zu finden: einerseits die Freiheit, die eigene Sicherheit zu schützen, und andererseits Respekt vor der Privatsphäre der Nachbarn und aller Passanten sowie die Vermeidung von Missbrauch von Kameraaufnahmen.
Um die Datenschutzgesetze einzuhalten, sollten Sie zumindest Folgendes beachten:
- Nehmen Sie keine oder möglichst wenige Aufnahmen von öffentlichen Wegen oder anderen Personen auf, etwa vom Haus der Nachbarn. Richten Sie die Kamera so aus, dass dies nicht oder möglichst wenig der Fall ist.
- Für Aufnahmen muss es einen berechtigten Grund geben, etwa einen kürzlichen Einbruch bei Ihnen oder in der Nachbarschaft. Vorübergehende Aufnahmen zum Schutz des persönlichen Eigentums können zulässig sein. Sobald das Einbruchsrisiko nicht mehr besteht, sollten die Aufnahmen beendet werden. Wie lange das der Fall ist, ist sehr subjektiv. Aufnahmen mit dem Ziel, die Privatsphäre anderer zu verletzen, sind nie zulässig.
- Aufnahmen sollten nicht länger als einen angemessenen Zeitraum, z. B. 1 Monat, gespeichert werden.
- Aufnahmen dürfen nicht mit anderen geteilt werden, z. B. in sozialen Medien.
- Alle Aufnahmen sollten privat, lokal und unter eigener Kontrolle gespeichert werden und z. B. nicht in einer Cloud, in der auch andere die Bilder sehen können. Bei allen Doorsafe-Produkten mit Kamera werden die Aufnahmen auf einer lokalen SD-Karte gespeichert; Cloudspeicher ist bei keiner unserer Kameratürklingeln möglich und nur optional bei unseren Überwachungskameras.
- Aufnahmen dürfen grundsätzlich nur von den zuständigen Behörden, z. B. der Polizei im Rahmen von Ermittlungen, angefordert werden.
- Aufgenommene Personen haben das Recht, die Aufnahmen einzusehen und ggf. aufgezeichneten Ton anzuhören.
- Machen Sie deutlich erkennbar, dass Aufnahmen erstellt werden, und bringen Sie die Kamera gut sichtbar und nicht versteckt an. Hinweisen können Sie z. B. mit den Aufklebern, die allen Doorsafe-Produkten mit Kamera beiliegen.
- Vermeiden Sie den Eindruck, Bilder aufnehmen zu wollen, wenn Sie das nicht vorhaben. Sprechen Sie immer mit Betroffenen, etwa Ihren Nachbarn, wenn Sie eine Kameratürklingel anbringen und ggf. Aufnahmen machen möchten – damit dies einvernehmlich geschieht und nicht zu einem Rechtsstreit oder einer Beschwerde bei der Datenschutzaufsichtsbehörde führt.
Haftet Doorsafe?
Doorsafe haftet in keiner Weise für Nutzer unserer Produkte, die die Datenschutzgesetze nicht einhalten, da es die Entscheidung des Nutzers ist, eine Türklingel mit Kamera oder eine Überwachungskamera zu wählen und Aufnahmen zu aktivieren oder nicht. Für den Empfang eines Anrufs auf dem Telefon, wenn jemand klingelt, gibt es in unserem Sortiment auch eine Lösung ohne Kamera. Und wird dennoch eine Lösung mit Kamera gewählt, ist auch das Erstellen von Aufnahmen die Entscheidung des Nutzers. Es gibt kein Gesetz, das den Verkauf von Kameratürklingeln und Überwachungskameras generell verbietet – und es wäre auch sehr unverantwortlich, Nutzern die Möglichkeit zu nehmen, ihre eigene Sicherheit zu schützen. Datenschutz ist wichtig, aber nicht um jeden Preis, finden wir. Wir möchten die Nutzer unserer Produkte aber gut darüber informieren, wie sich eine Kameratürklingel oder Überwachungskamera so einsetzen lässt, dass es nicht zu Beschwerden oder Rechtsstreitigkeiten kommt, weil der Eindruck entsteht, dass die geltenden Datenschutzgesetze nicht eingehalten werden.
Wenn die Türklingel aus dem Regenschutz genommen wird, ertönt der Diebstahlalarm und es werden Aufnahmen gemacht.
Nach einem Diebstahlalarm erscheint oben im Bildschirm das rote Alarmsymbol: 🚨
Dieses Alarmsymbol verschwindet wieder, wenn Sie die während des Alarms gemachten Aufnahmen ansehen.
So gehen Sie vor:
- öffnen Sie das Menü
- wählen Sie ‘Foto’
- sehen Sie sich die während des Alarms aufgenommenen Fotos an
- nun ist das Alarmsymbol wieder verschwunden
Ob der Bildschirm ein Video oder Fotos aufnimmt, ist eine Einstellung im Menü.
- Öffnen Sie das Menü.
- Gehen Sie zu Setup
- Wählen Sie: Automatische Videoaufnahme
- Automatische Aufnahme einstellen.
- Drücken Sie, um EIN/AUS auszuwählen.
– Wählen Sie Ein: Videoaufnahme, nachdem jemand klingelt
– Wählen Sie Aus: Fotoaufnahme, nachdem jemand klingelt - Drücken Sie OK.
Achtung:
- Fotos werden immer nur im Speicher des Bildschirms gespeichert und können nicht vom Bildschirm übertragen werden. Videos werden dagegen immer auf der SD-Karte gespeichert.
- Of er bei Bewegung Fotos oder ein Video aufgenommen werden, lässt sich NICHT im Menü einstellen. Wenn Sie bei Bewegung Fotos statt eines Videos möchten, ist die einzige Lösung, die SD-Karte aus dem Bildschirm zu nehmen. Die Fotos werden nämlich im Bildschirm gespeichert.
- Die Auswahl eines eigenen Klingeltons kann nicht zusammen mit der Videoaufnahmefunktion genutzt werden, da beide Funktionen die SD-Karte verwenden. Wenn die automatische Videoaufnahme eingeschaltet ist, ist die Auswahl eines eigenen Klingeltons also nicht möglich, und Sie können nur zwischen den 4 Standard-Klingeltönen wählen.
Die Grundlagen:
- Diese Türklingel benötigt Strom.
Dies ist möglich mit:
1. dem mitgelieferten Netzteil oder der vorhandenen Verkabelung oder
2. mit einem vorhandenen Netzteil wenn dieses zwischen 9 und 16 V AC oder zwischen 5 und 16 V DC 1 A liefert. - Wenn bei Ihnen häufig der Strom ausfällt, können Sie auch einen Akku für die Türklingel nachkaufen. Dies ist jedoch nur ein Backup-Akku für Stromausfälle, mit dem die Türklingel maximal 8 Stunden betrieben werden kann.
- Wenn Sie eine Türklingel möchten, die keinen Stromanschluss benötigt und mit Batterien funktioniert, wählen Sie die Doorsafe 4250 oder Doorsafe 4110.

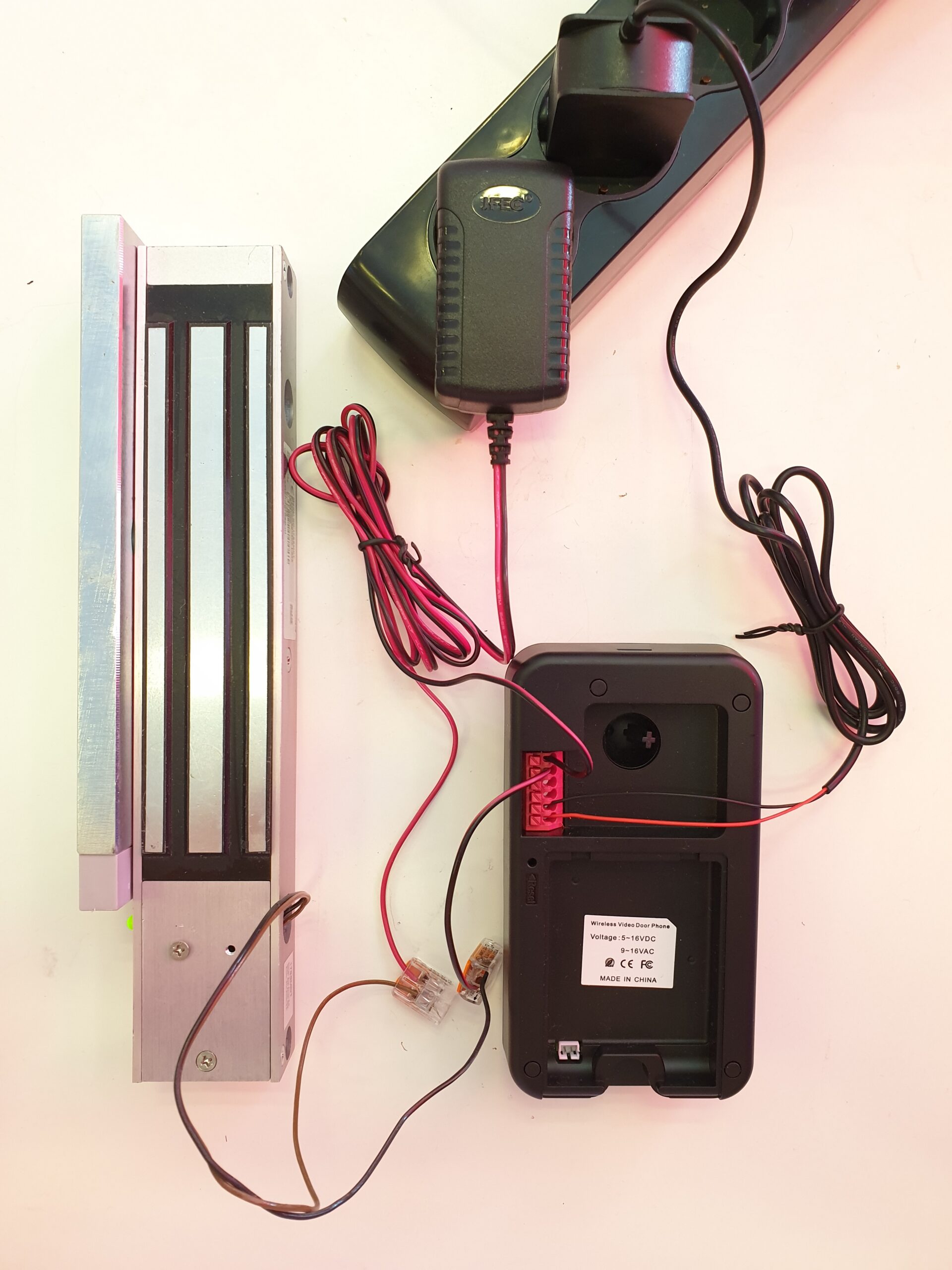

1. Stromanschluss mit dem mitgelieferten Netzteil:

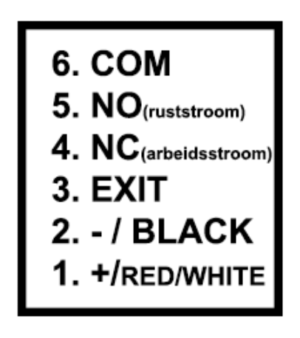

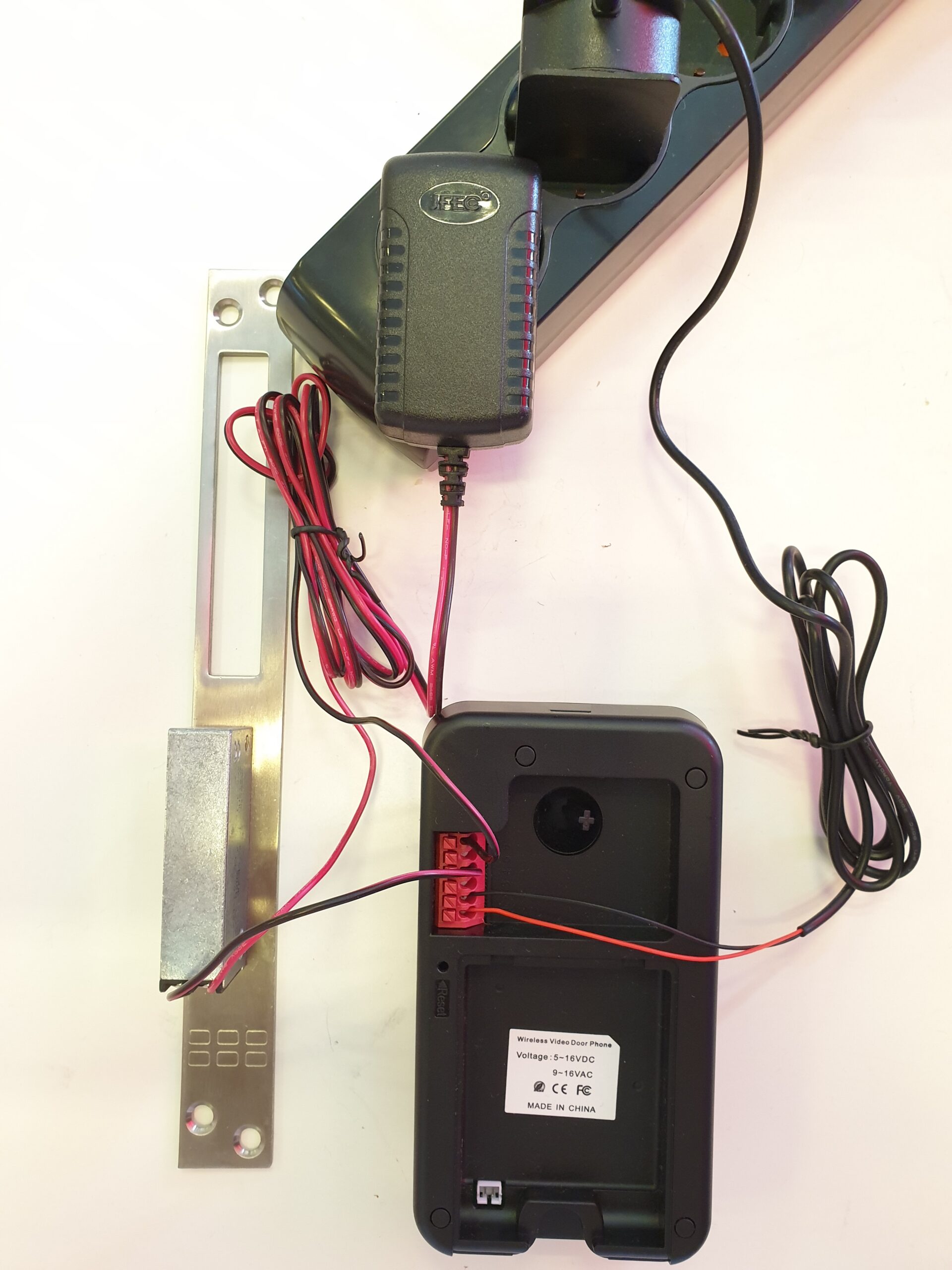

- Die Türklingel hat an der Rückseite 6 nummerierte Anschlüsse.
- Schließen Sie an Anschluss 1 die positive Ader (rot oder weiß) des mitgelieferten 12-V-Netzteils an.
- Schließen Sie an Anschluss 2 die negative (schwarze) Ader des mitgelieferten 12-V-Netzteils an.
- Prüfen Sie nun, ob die Türklingel Strom erhält, indem Sie den Klingelknopf drücken. Sie sollten einen Ton hören und die blaue Leuchte über dem Klingelknopf sollte leuchten.
- Montieren Sie die Türklingel erst an der Wand, nachdem es gelungen ist, sie mit Strom zu versorgen.
Das Netzteil hat eine Kabellänge von 140 cm.
2. Stromanschluss über die vorhandene Verkabelung
- Die meisten Häuser haben bereits eine Türklingel, an der 2 Drähte herauskommen. Diese 2 Drähte können Sie verwenden, um diese Video-Türklingel mit Strom zu versorgen.
- Wenn Sie die vorhandenen Drähte verwenden, schließen Sie an der Türklingel die positive Ader an den Anschluss mit der Nummer 1 und die andere, schwarze/negative Ader an 2 an.
- Im Haus oder im Zählerschrank, wo die vorhandenen Drähte herauskommen, schließen Sie diese an das mitgelieferte 12-V-Netzteil an – oder an ein bereits vorhandenes Netzteil, das zwischen 9 und 16 V AC (Wechselspannung) oder zwischen 5 und 16 V DC 1 A (Gleichspannung) liefern muss.
- Prüfen Sie nun, ob die Türklingel Strom erhält, indem Sie den Klingelknopf drücken. Sie sollten einen Ton hören und die blaue Leuchte über dem Klingelknopf sollte leuchten.
Verkabelung verlängern:
Das 2-adrige Stromkabel lässt sich einfach mit jedem 2-adrigen Kabel verlängern. Die negative Ader ist fast immer schwarz. Positive Adern sind manchmal rot, manchmal weiß oder haben eine andere Farbe. Manchmal ist nur eine Markierung zu sehen; in diesem Fall gilt:
+ Positiv ist dann die Ader mit der Markierung (Punkte oder durchgehender Streifen).
– Negativ ist die Ader ohne Markierung.

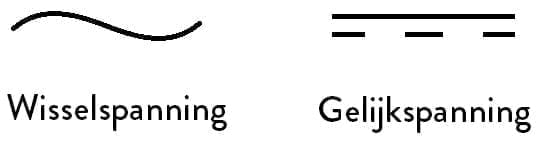

Gedächtnisstütze:
- AC ist Wechselspannung
(aus Ihrer Steckdose kommen 230 V Wechselspannung; wie herum Sie den Stecker einstecken, spielt keine Rolle) - DC ist Gleichspannung
(aus dem mitgelieferten Netzteil kommt 12 V Gleichspannung; hier ist die Polung wichtig: Plus (rot, weiß oder markiert) muss an 1 und Minus an 2.)
Bewegungsmelder einschalten:
- Wählen Sie ‘Ein’.
- Drücken Sie ‘OK’.
- Der Bildschirm verbindet sich mit der Klingel.
- Auf dem Bildschirm ist nun das Kamerabild zu sehen.
- Drücken Sie nun ‘OK’; aus der Türklingel ertönt ein Piepton.
- Auf dem Bildschirm steht ‘Erfolgreich’.
Zum Ausschalten wiederholen Sie diese Schritte, wählen aber ‘Aus’.
Außerdem:
- Bei Bewegung ist sofort das Kamerabild zu sehen, und oben im Bild erscheint das Symbol einer laufenden Person.
- Bei Bewegung ertönt kein Klingelton.
- Wenn Sie nach einer Bewegung OK drücken, können Sie über die Türklingel etwas sagen.
- Drücken Sie erneut OK, um die Verbindung zu trennen.
- Bei Bewegung wird ein Video von 20 Sekunden aufgenommen. Das Video wird nur aufgenommen, wenn die SD-Karte im Bildschirm steckt.
Ist keine SD-Karte im Bildschirm, werden bei Bewegung 3 Fotos aufgenommen: nach 1 Sek., nach 3 Sek. und nach 10 Sek. - Ob bei Bewegung Fotos oder ein Video aufgenommen werden, lässt sich NICHT im Menü einstellen. Wenn Sie bei Bewegung Fotos statt eines Videos möchten, ist die einzige Lösung, die SD-Karte aus dem Bildschirm zu nehmen. Im Menü können Sie jedoch einstellen, ob nach dem Klingeln ein Foto oder ein Video aufgenommen wird, indem Sie unter ‘Set up’ und ‘Automatische Videoaufnahme’ die Option ‘Ein’ wählen. Eine Videoaufnahme ist nur möglich, wenn eine SD-Karte im Bildschirm steckt. Fotos werden nämlich immer im Bildschirm und nicht auf der SD-Karte gespeichert, Videos immer auf der SD-Karte.
a
Wie kann ich durch die Kamera schauen und hören/sprechen, ohne dass vorher jemand geklingelt hat? (Monitoring)
Monitoring:
- Drücken Sie Exit , um durch die Kamera zu schauen, ohne dass jemand geklingelt hat. Der Ton der Türklingel ist ebenfalls zu hören, Sie können aber nicht sofort sprechen.
- Drücken Sie erneut Exit , um das Mikrofon im Bildschirm einzuschalten und über den Lautsprecher der Türklingel sprechen zu können.
- Drücken Sie Menu/Schloss , um die Tür zu öffnen.
- Drücken Sie Pfeil nach oben , um ein Video aufzunehmen.
- Drücken Sie Pfeil nach unten , um ein Foto aufzunehmen.
- Drücken Sie OK, um die Verbindung wieder zu trennen.
Wenn zwei Türklingeln angeschlossen sind, können Sie zuerst wählen, durch welche der beiden Türklingeln Sie schauen möchten.
- Interner Anruf zwischen zwei Bildschirmen bei insgesamt 2 angeschlossenen Bildschirmen:
Bei 2 Bildschirmen können Sie von einem Bildschirm zum anderen anrufen. Sie sehen sich dann nicht, können aber miteinander sprechen.
Folgen Sie hier den nächsten Schritten:- Drücken Sie am Bildschirm OK, um den Bildschirm zu aktivieren.
- Drücken Sie erneut OK, und der Bildschirm ruft den anderen Bildschirm an.
- Drücken Sie am zweiten Bildschirm OK, um den Anruf anzunehmen; dann können Sie miteinander sprechen.
- Drücken Sie OK, um den Anruf zu beenden.
- Interner Anruf zwischen zwei Bildschirmen bei insgesamt 3 angeschlossenen Bildschirmen:
Bei 3 Bildschirmen können Sie von einem Bildschirm zum anderen anrufen. Sie sehen sich dann nicht, können aber miteinander sprechen. Folgen Sie hier den nächsten Schritten:
- Drücken Sie am Bildschirm OK, um den Bildschirm zu aktivieren.
- ID-Nummer des Bildschirms ansehen, in diesem Fall ist es 2:
- Drücken, um einen Bildschirm mit einer höheren Nummer anzurufen
- Drücken, um einen Bildschirm mit einer niedrigeren Nummer anzurufen
- Drücken Sie OK, um den Anruf anzunehmen; dann können Sie miteinander sprechen.
- Drücken Sie OK, um den Anruf zu beenden.
- Nehmen Sie den zweiten Bildschirm, drücken Sie OK und aktivieren Sie den Bildschirm.
- Drücken Sie ‘Menu‘
- Wählen Sie ‘Setup’ und drücken Sie OK.
- Wählen Sie ‘Erweiterte Einstellungen’ und drücken Sie OK.
- Wählen Sie ‘Code’ und drücken Sie OK.
- Wählen Sie ‘Code freigeben’ und drücken Sie OK.
Auf dem Bildschirm ist nun ‘Code freigeben’ zu sehen. - Nehmen Sie nun den dritten Bildschirm und öffnen Sie das Menü mit
- Wählen Sie ‘Setup’ und drücken Sie OK.
- Wählen Sie ‘Erweiterte Einstellungen’ und drücken Sie OK.
- Wählen Sie ‘Code’ und drücken Sie OK.
- Wählen Sie ‘Code empfangen’ und drücken Sie OK.
Auf dem Bildschirm ist nun ‘Code empfangen’ zu sehen. - Sobald sich die Bildschirme gefunden haben, erscheint nur auf dem dritten Bildschirm ‘Erfolgreich’. Danach kehrt dieser Bildschirm automatisch zum Menü zurück.
- Kehren Sie am zweiten Bildschirm mit zum Startbildschirm zurück.
- Wenn jemand klingelt, klingeln alle drei Bildschirme. Drücken Sie an einem Bildschirm OK, um den Anruf anzunehmen. An den anderen beiden Bildschirmen ist der Anruf danach nicht mehr zu hören.
Um einen zweiten Bildschirm hinzuzufügen, gibt der erste Bildschirm einmalig die Signaldaten an den zweiten Bildschirm weiter.
- Nehmen Sie den ersten Bildschirm, drücken Sie OK und aktivieren Sie den Bildschirm.
- Drücken Sie ‘Menu‘
- Wählen Sie ‘Setup’ und drücken Sie OK.
- Wählen Sie ‘Erweiterte Einstellungen’ und drücken Sie OK.
- Wählen Sie ‘Code’ und drücken Sie OK.
- Wählen Sie ‘Code freigeben’ und drücken Sie OK.
Auf dem Bildschirm ist nun ‘Code freigeben’ zu sehen.
- Nehmen Sie nun den zweiten Bildschirm und öffnen Sie das Menü mit
- Wählen Sie ‘Setup’ und drücken Sie OK.
- Wählen Sie ‘Erweiterte Einstellungen’ und drücken Sie OK.
- Wählen Sie ‘Code’ und drücken Sie OK.
- Wählen Sie ‘Code empfangen’ und drücken Sie OK.
Auf dem Bildschirm ist nun ‘Code empfangen’ zu sehen. - Sobald sich die Bildschirme gefunden haben, erscheint nur auf dem zweiten Bildschirm ‘Erfolgreich’. Danach kehrt dieser Bildschirm automatisch zum Menü zurück.
- Kehren Sie am ersten Bildschirm mit zum Startbildschirm zurück.
- Wenn jemand klingelt, klingeln beide Bildschirme. Drücken Sie an einem der beiden Bildschirme OK, um den Anruf anzunehmen. Am anderen Bildschirm ist der Anruf danach nicht mehr zu hören.
- Nehmen Sie den ersten Bildschirm, drücken Sie OK und aktivieren Sie den Bildschirm.
- Drücken Sie ‘Menu‘
- Gehen Sie zu ‘Setup’ und wählen Sie ‘Erweiterte Einstellungen’ und drücken Sie OK.
- Wählen Sie ‘Code’ und drücken Sie OK.
- Wählen Sie ‘Code freigeben’ und drücken Sie OK.
- Auf dem Bildschirm steht nun ‘Code freigeben’.
- Drücken Sie nun mit einer Büroklammer in der Türklingel die Reset-Taste an der Rückseite der Türklingel, bis 2 Pieptöne zu hören sind.
Achtung: Sie hören zuerst 1 Piepton und erst danach 2 Pieptöne. Lassen Sie die Reset-Taste also nach dem ersten Piepton nicht los, sondern erst, wenn Sie 2 Pieptöne hören. - Der erste Bildschirm verbindet sich nun mit der zweiten Türklingel.
- Wenn die Kopplung gelungen ist, hören Sie 3 Pieptöne aus der zweiten Türklingel.
Es erscheint keine Meldung auf dem Bildschirm. - Drücken Sie, um im Menü zum Startbildschirm zurückzukehren.
- Wenn beide Türklingeln mit dem ersten Bildschirm gekoppelt sind, klingeln alle Bildschirme, egal an welcher Türklingel geklingelt wird. Wird an 1 Bildschirm angenommen, hören die anderen Bildschirme auf zu klingeln.
- Nehmen Sie den ersten Bildschirm, drücken Sie OK und aktivieren Sie den Bildschirm.
- Drücken Sie ‘Menu‘
- Gehen Sie zu ‘Setup’ und wählen Sie ‘Erweiterte Einstellungen’ und drücken Sie OK.
- Wählen Sie ‘Code’ und drücken Sie OK.
- Wählen Sie ‘Code einstellen’ und drücken Sie OK.
- Auf dem Bildschirm steht nun ‘Code einstellen’.
- Drücken Sie nun mit einer Büroklammer in der Türklingel die Reset-Taste an der Rückseite der Türklingel, bis 1 Piepton zu hören ist. Lassen Sie die Reset-Taste nach diesem Piepton wieder los.
- Der erste Bildschirm verbindet sich nun mit der Türklingel.
- Wenn die Kopplung gelungen ist, erscheint auf dem Bildschirm ‘Erfolgreich’ und Sie hören 3 Pieptöne.
- Einrichtung:
- Akku in Bildschirm und Klingel einsetzen.
- Bildschirm an das Ladegerät anschließen. Bildschirm aufhängen oder mit dem Ständer aufstellen. SD-Karte oben rechts in den Bildschirm stecken.
- Klingel an 12-V-Netzteil anschließen: rote Ader an 1; schwarze Ader an 2
- Klingel mit Regenschutz aufhängen. Kamera in den richtigen Winkel drehen.
- Verwendung
Wenn jemand klingelt:
- Auf dem Bildschirm sehen Sie sofort live, wer vor der Tür steht.
- Drücken Sie OK, um zuhören und sprechen zu können.
- Drücken Sie erneut OK, um die Verbindung zu trennen.
- Drücken Sie, um die Tür zu öffnen.
- Ein Foto wird aufgenommen und im Bildschirm gespeichert
- Drücken Sie, um ein zusätzliches Foto aufzunehmen.
- Während eines Anrufs können auf der rechten Seite des Bildschirms: die Lautstärke des Lautsprechers im Bildschirm, die Helligkeit und die Kontrast des Bildschirms angepasst werden.
- Einstellungen
Im Menü:
- Klingelmelodie und Klingellautstärke einstellen
- Einstellen, ob Fotos oder Videos aufgenommen werden
- Fotos oder Videos ansehen oder löschen
- Verpasste Anrufe ansehen
- Menüsprache und Uhrzeit einstellen
- Bewegungsmelder einschalten
- Diebstahlalarm ausschalten
- Standby-Zeit des Bildschirms einstellen
- SD-Karte formatieren (vollständig löschen)
- 2. Bildschirm hinzufügen
- Wählen Sie bei 1 Bildschirm im Menü ‘Code’ und dann ‘Code freigeben’
- Wählen Sie bei 2die Bildschirm im Menü ‘Code’ und dann ‘Code empfangen’
1. Allgemein:
- Die Türklingel versorgt den Türöffner nicht selbst mit Strom.
- Die Türklingel ist nur ein Schalter.
- Der Türöffner muss also über eine separate Stromversorgung versorgt werden.
- Insgesamt werden also 2 Netzteile benötigt: 1 für die Türklingel und 1 für den Türöffner.
(Dies ist so ausgelegt, weil Türöffner mit einer anderen Stromversorgung als die Türklingel arbeiten können – daher hält man beides getrennt.)
- Die Tür kann über den Bildschirm auf 2 Arten geöffnet werden:
-
- Nachdem jemand geklingelt hat:
+ nehmen Sie den Anruf an, indem Sie OK drücken
+ drücken Sie die Taste mit dem Schloss (auf der auch MENU steht), um die Tür zu öffnen - Während des Monitorings:
+ starten Sie die Ansicht, indem Sie die Taste mit dem Auge drücken (auf der auch EXIT steht)
+ drücken Sie erneut die Taste mit dem Auge (auf der auch EXIT steht), um den Ton zu starten
(die Tür lässt sich nur öffnen, wenn der Ton eingeschaltet ist)
+ drücken Sie die Taste mit dem Schloss (auf der auch MENU steht), um die Tür zu öffnen
- Nachdem jemand geklingelt hat:
2. Bestimmen Sie die Schaltungsart des elektrischen Türöffners:
A. Arbeitsstrom, stromlos verriegelt (=N.C. – Normally Closed): Ein elektrischer Türöffner auf Arbeitsstrombasis ist die gängigste Art von elektrischem Türöffner. Bei Arbeitsstrom erhält der Türöffner nur dann Strom, wenn der Befehl zum Öffnen der Tür gegeben wird. Der Türöffner ist also ohne Spannung verriegelt und öffnet, sobald Spannung am Schloss anliegt. Beispiel für einen Türöffner:
B. Ruhestrom, stromlos entriegelt (=N.O – Normally Open): Ein elektrischer Türöffner mit Ruhestrom ist zum Beispiel ein Türöffner auf Magnetbasis. Bei Ruhestrom erhält der Türöffner ständig Strom; wenn der Befehl zum Öffnen gegeben wird, wird der Strom unterbrochen. Der Magnet benötigt Strom, um die Tür geschlossen zu halten. Fällt der Strom weg, öffnet sich die Tür. Bei einer Ruhestromschaltung ist meist auch ein separater Taster an der Innenseite des Ausgangs nötig. Da der Magnet die Tür dauerhaft geschlossen hält, können Sie durch Drücken dieses Tasters den Strom unterbrechen, die Tür öffnen und hinausgehen. Der Vorteil einer Magnetschaltung ist, dass sie sich bei Stromausfall immer sofort öffnet (was natürlich auch ein Nachteil sein kann). Beispiel für einen Türöffnertyp:
[space]
3. Hier finden Sie den Anschlussplan je Schaltungsart:
- Die Türklingel ist nur ein Schalter und liefert selbst keinen Strom an den Öffner.
- Schließen Sie also die Stromversorgung des Öffners in Reihe mit der Türklingel an. Siehe die Fotos unten.
- Türklingel an eigene Stromversorgung anschließen: Rot an 1, Schwarz an 2
- Türöffner an eigene Stromversorgung anschließen: Schwarz vom Netzteil an 6, Rot direkt zum Schloss (egal welcher Anschluss am Schloss)
- Vom anderen Anschluss am Schloss zur Türklingel: an 4 bei Arbeitsstrom und an 5 bei Ruhestrom. Siehe auch den Anschlussplan und die Fotos unten.
A. Für Arbeitsstrom (NC) wählen Sie die Anschlüsse 6 und 4:
B. Für Ruhestrom (NO), z. B. einen Magnetschalter, wählen Sie die Anschlüsse 6 und 5.
4. Exit-Taster anschließen
Manchmal ist ein separater Taster nötig, mit dem der Türöffner geöffnet werden kann.
Schließen Sie diesen Türöffner-Taster an die Anschlüsse 2 und 3 der Türklingel an.
a
Wie kann ich den Klingelton ganz ausschalten, nur 1-mal klingeln lassen oder eigene Klingeltöne über die SD-Karte hinzufügen?
Auf der Doorsafe 4780 sind 4 Standard-Klingeltöne vorhanden.
Folgen Sie diesen Schritten, um die 10 zusätzlichen Klingeltöne hinzuzufügen:
- Laden Sie diesen komprimierten (ZIP-)Ordner mit den 10 zusätzlichen Klingeltönen herunter: zusätzliche Klingeltöne
- Nehmen Sie die SD-Karte aus dem Bildschirm der 4780 und stecken Sie sie in Ihren Laptop oder PC
- Entpacken Sie zuerst den Ordner und legen Sie die 10 einzelnen zusätzlichen Klingeltöne in in den Ordner ‘Music’ auf der SD-Karte
- Setzen Sie die SD-Karte wieder in den Bildschirm der 4780 ein
- Gehen Sie nun im Menü zu ‘Klingelton’; die 10 zusätzlichen Klingeltöne sind sichtbar und können ausgewählt werden
Die Länge der Klingeltöne kann im Menü angepasst werden.
Gehen Sie im Menü zu: Setup, Erweiterte Einstellungen, Klingeldauer.
Wählen Sie eine dieser Längen:
- 0 Sek.
- 5 Sek.
- 30 Sek.
Achtung: Die Auswahl eines eigenen Klingeltons kann nicht zusammen mit der Videoaufnahmefunktion genutzt werden, da beide Funktionen die SD-Karte verwenden. Wenn die automatische Videoaufnahme eingeschaltet ist, ist die Auswahl eines eigenen Klingeltons also nicht möglich, und Sie können nur zwischen den 4 Standard-Klingeltönen wählen.
Wenn Sie gern eigene Melodien als Klingelton möchten, ist das auch möglich: Die Datei muss im .mp3-Format sein. Die MP3 wird nach dem Klingeln 1-mal abgespielt. Das Hinzufügen erfolgt genau nach den obigen Schritten, also legen Sie die MP3 in den Ordner ‘Music’ auf der SD-Karte.
Hinweis für Mac-Nutzer: Wenn Sie die zusätzlichen Klingeltöne mit einem Mac auf die SD-Karte kopieren, erstellt Ihr Mac von jeder Datei eine ._-Version; diese leeren Kopien erscheinen im Menü ebenfalls als Klingelton. Dies ist ein bekanntes ‘Problem’ bei Mac. Diese Dateien können Sie am besten ignorieren. Oder kopieren Sie die Klingeltöne an einem Windows-Computer auf die SD-Karte.
