DS4991 | Funk-Entriegelungsmodul für DS6670 / DS7896 / DS7899 / DS4802
€ 18,00 inkl. MwSt.
+ Doorsafe: 15 Jahre Erfahrung, über 30.000 Bestellungen abgewickelt – jetzt auch in Deutschland!
+ Spezialist für datensichere und WiFi-Jammer-sichere Lösungen
+ Produkte lagern bei uns in den Niederlanden
+ 2 Jahre Vollgarantie
+ Europäischer Service & Qualitätskontrolle
+ Ausgezeichnete Bewertungen bei unabhängigen Prüfzeichen
+ Deutschsprachige Anleitungen & Kundenservice in Ihrer Sprache
+ Schnelle Lieferung: 1-2 Tage bei Bestellung bis 23:00 Uhr
+ Versand mit DHL oder DPD
+ Lieferung an Paketpunkte möglich
+ Wunschtag-Lieferung möglich
+ Kostenloser Versand ab 90 €
+ Kostenlose Rücksendung
+ Sichere Zahlung: Karte, PayPal, Klarna (Rechnung & Raten), eps, Billie, Riverty, Satispay u. a.
AB €500 – 10% RABATT
Produktbeschreibung
- Dieses Funk-Entriegelungsmodul kann von der Türklingel DS6670 oder von den Bildschirmen DS7896, DS7899 und DS4802 ein RF-433-MHz-Funksignal empfangen, sodass sich das an das Modul angeschlossene Schloss oder Tor öffnet, wenn über die App oder den Bildschirm der Befehl zum Öffnen gegeben wird.
- Pro Modul kann 1 Schloss oder Tor angeschlossen werden.
- Es können max. 12 Funk-Entriegelungsmodule mit einem Bildschirm oder einer Türklingel gekoppelt werden.
- Dieses Modul kann ein Arbeitsstrom-Schloss (NO-Relais) bis max. 5 A 250 V AC / 28 V DC schalten.
- Dieses Modul kann ein Ruhestrom-Schloss (NC-Relais) bis max. 3 A 250 V AC / 28 V DC schalten.
- Die Öffnungszeit kann an den Bildschirmen DS7896 / DS7899 / DS4802 eingestellt werden. Bei der DS6670 ohne Bildschirm lässt sie sich im Webportal einstellen.
- Dieses Modul muss an eine 12-V-DC-Stromversorgung angeschlossen werden. Das Netzteil ist im Lieferumfang enthalten.
- Wenn das Schloss oder das Tor ebenfalls mit 12 V DC arbeitet, kann dasselbe 12-V-DC-Netzteil sowohl das Modul als auch das Schloss / Tor versorgen.
- Wenn das Schloss oder das Tor nicht mit 12 V DC arbeitet, muss dieses Modul an ein 12-V-DC-Netzteil angeschlossen werden.

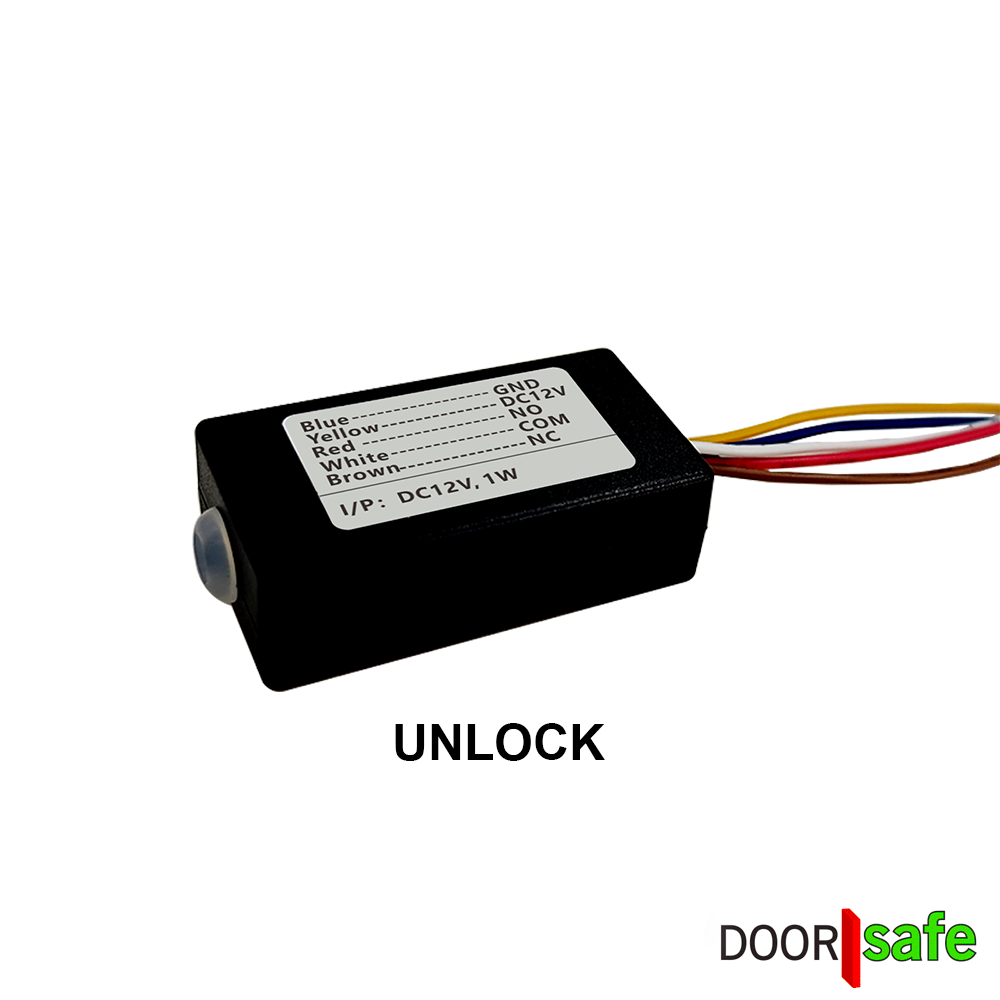

Dieses Modul hat 5 Drähte:
- Blau: −12 V DC
- Gelb: +12 V DC
- Rot: NO – potenzialfrei, kann max. 5 A 250 V AC / 28 V DC schalten
- Weiß: COM
- Braun: NC – potenzialfrei, kann max. 3 A 250 V AC / 28 V DC schalten
Und an der Seite befindet sich eine rote LED.
In der Mitte dieser LED befindet sich eine Taste mit 2 Funktionen:
- Kurz drücken: die Kopplung mit der Türklingel oder dem Bildschirm starten. Drücken Sie anschließend in der App oder am Bildschirm auf die Tor- oder Schlüssel-Taste, um dieses Modul mit dieser Taste zu koppeln.
- Lang drücken: das Modul zurückzusetzen und alle Kopplungen zu lösen

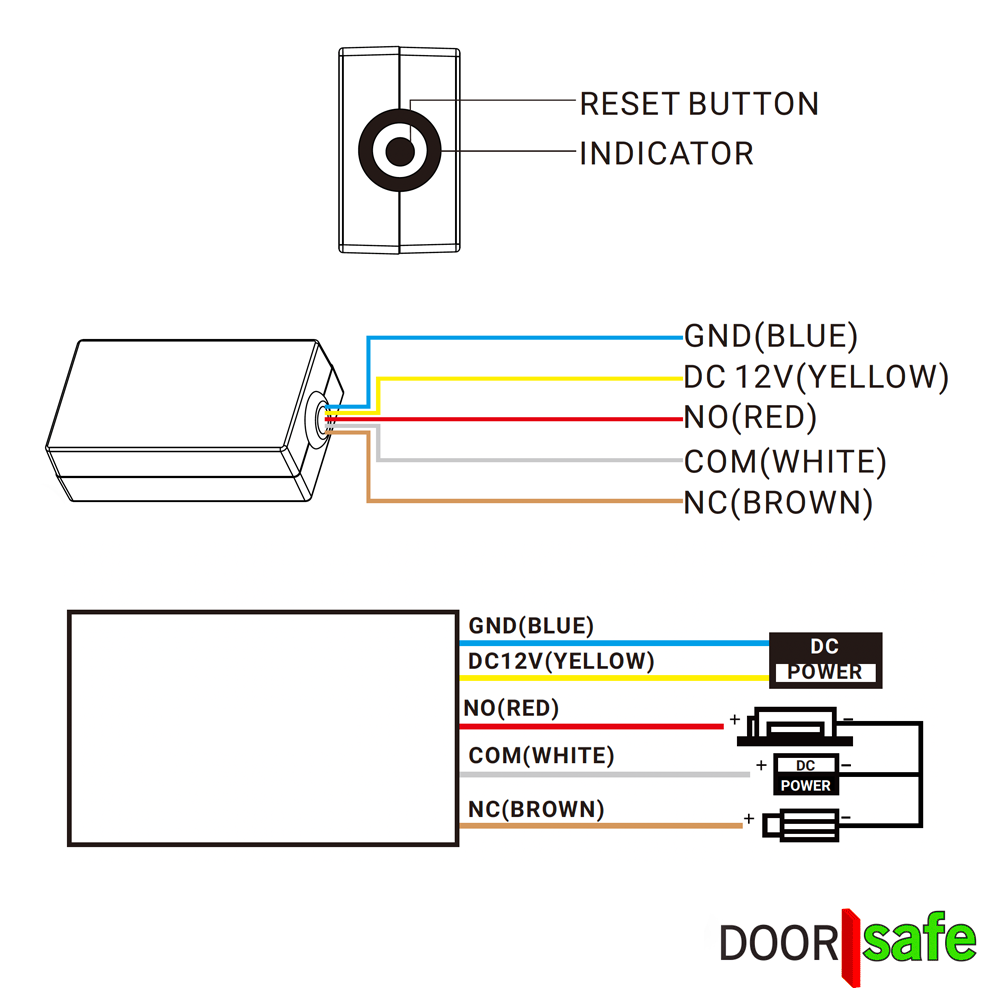

Anschlussmethode
- Schließen Sie das Modul an 12 V DC an. Das DS6702 Internetmodul oder das mitgelieferte DS4970 Netzteil kann die 12 V DC liefern.
- Bilden Sie einen Stromkreis aus der Stromversorgung des Schlosses, dem Schloss und diesem Modul:
- Vom − der Stromversorgung des Schlosses / Tors zum weißen COM-Draht des Moduls
- Von Rot oder Braun (abhängig vom Schlosstyp – Ruhe- oder Arbeitsstrom) zum Schloss / Tor
- Vom Schloss / Tor zum + der Stromversorgung des Schlosses
Technische Daten
- Maße: 48 x 26 x 15 mm
- Funkfrequenz: 433 MHz RF
- Eingangsspannung: 12 V DC
- NO-Relais: kann max. 5 A 250 V AC / 28 V DC schalten
- NC-Relais: kann max. 3 A 250 V AC / 28 V DC schalten
Lieferumfang
1 x DS4991 Funk-Entriegelungsmodul
1 x DS4970 12V
Funktioniert mit diesen Produkten:
VIDEOS
LIEFERUMFANG
1 x DS4991 | Funk-DingDong-/Gongmodul
1 x DS4970 12-V-DC-Netzteil
