DS6702 | Internetmodul & Hub + 12V DC | mit LAN-Anschluss für Netzwerkkabel zum Internet-Router | 2 draht | BUS | DIN rail Hutschienen

• LAN: RJ45-Netzwerkkabel
• AC-L/ AC-N: 220 Volt AC (Netzspannung)
• CH1: 36 V 0,8 A DC – für Türklingel anschluss 30 W (max. 8)
• CH2: 36 V 0,8 A DC – für Bildschirm anschluss 30 W (max. 6)
• 12 V/GND: 12 V DC 0,5 A, 6 W (max.)

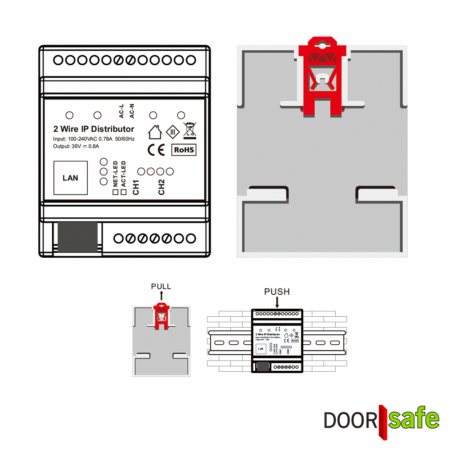

• Typ: Hutschiene, für den Zählerschrank
• Nur für den Innenbereich geeignet
• Kabel sind nicht im Lieferumfang enthalten
• Größe: 72 x 89 x 59 mm

Es gibt zwei Möglichkeiten, eine Verbindung herzustellen:

1. Stromversorgung für 1 Bildschirm & Internet über WLAN (wie DS7710)
   Versorgen Sie 1 Bildschirm mit Strom mit dem Hutschienenadapter DS4973.
   Verbinden Sie 1 der angeschlossenen Bildschirme mit einem 2,4-GHz-Netzwerk. Wi-Fi-Netzwerk.
   Ziehen Sie dann ein 2-adriges Kabel von den 2 BUS-Anschlusspunkten am Bildschirm zu maximal 4 Türklingeln oder maximal 3 anderen Bildschirmen.
   So ist der Anschluss mehrerer Türklingeln und Bildschirme an die 2 BUS-Anschlüsse am Bildschirm mit der Stromversorgung möglich.
   Es spielt keine Rolle, wie die max. 4. Türklingeln und max. 3 anderen Bildschirme angeschlossen sind, solange sie irgendwo mit dem 2-adrigen Kabel verbunden sind, das vom Bildschirm zur Stromversorgung kommt, und die Türklingeln und Bildschirme ablaufen Dieses 2-adrige Kabel empfängt sowohl Strom als auch Signale.
   Das 2-adrige Kabel kann nicht falsch herum angeschlossen werden, das Signal ist nicht polar.
2. Stromversorgung Internetmodul & Internet über Netzwerkkabel (wie DS7700)
   Versorgen Sie das Internetmodul DS6702 mit 220Volt Strom.
   Ziehen Sie ein Netzwerkkabel vom Internetmodul zum Internetrouter.
   Ziehen Sie dann eine 2-adrige Leitung von den Anschlusspunkten CH1 oder CH2 am Internetmodul zu max. 4 Türklingeln oder max. 4 Bildschirmen.
   So ist es möglich, mehrere Türklingeln (max. 4) und Bildschirme (max. 5) an die Anschlusspunkte CH1 und CH2 des Internetmoduls anzuschließen.
   Es spielt keine Rolle, wie die Türklingeln und Bildschirme angeschlossen sind, solange sie irgendwo mit dem 2-adrigen Kabel verbunden sind, das von CH1 oder CH2 des Internetmoduls kommt, und die Türklingeln und Bildschirme sowohl Strom als auch Signal von diesem 2 erhalten Kerndraht .
   Das 2-adrige Kabel kann nicht falsch herum angeschlossen werden, das Signal ist nicht polar.

Dieses 2-Draht-Internetmodul kann in Kombination mit diesen Produkten verwendet werden:
