Maße

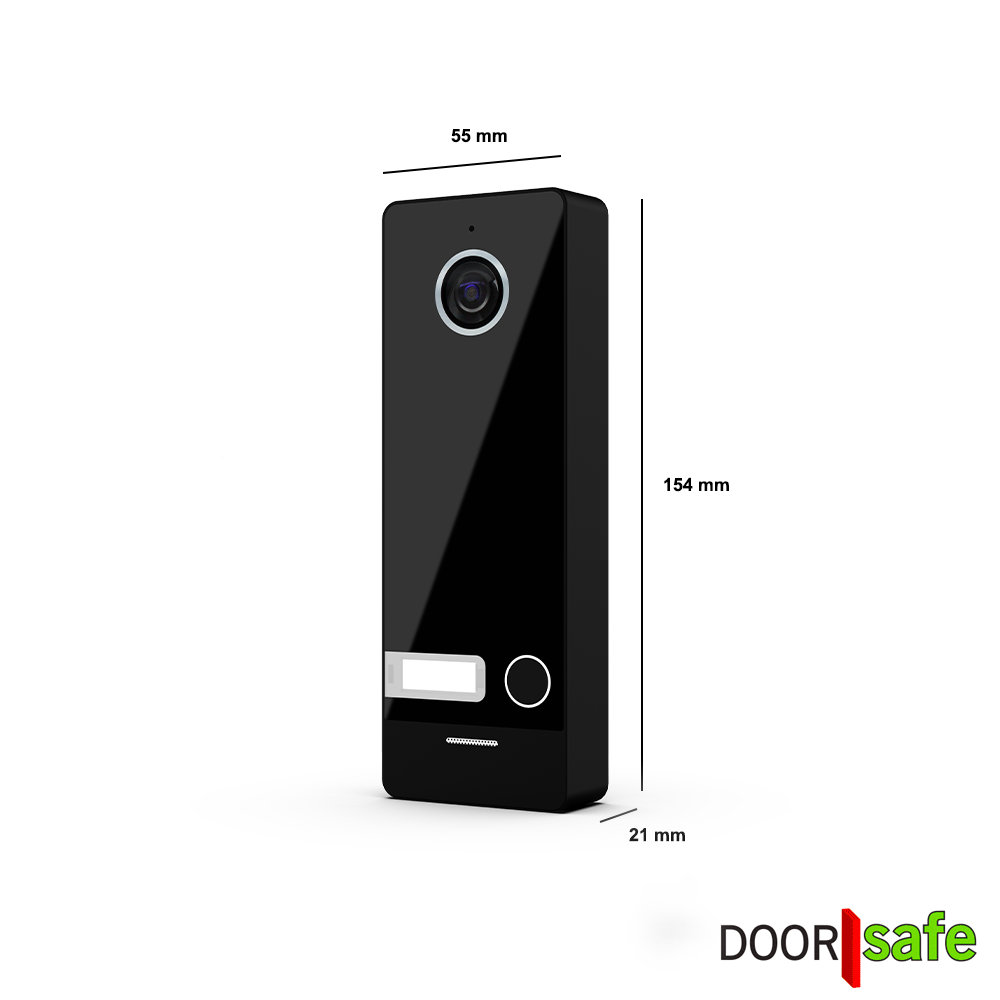

Außeneinheit: 154 x 55 x 21 mm.

Anschlüsse

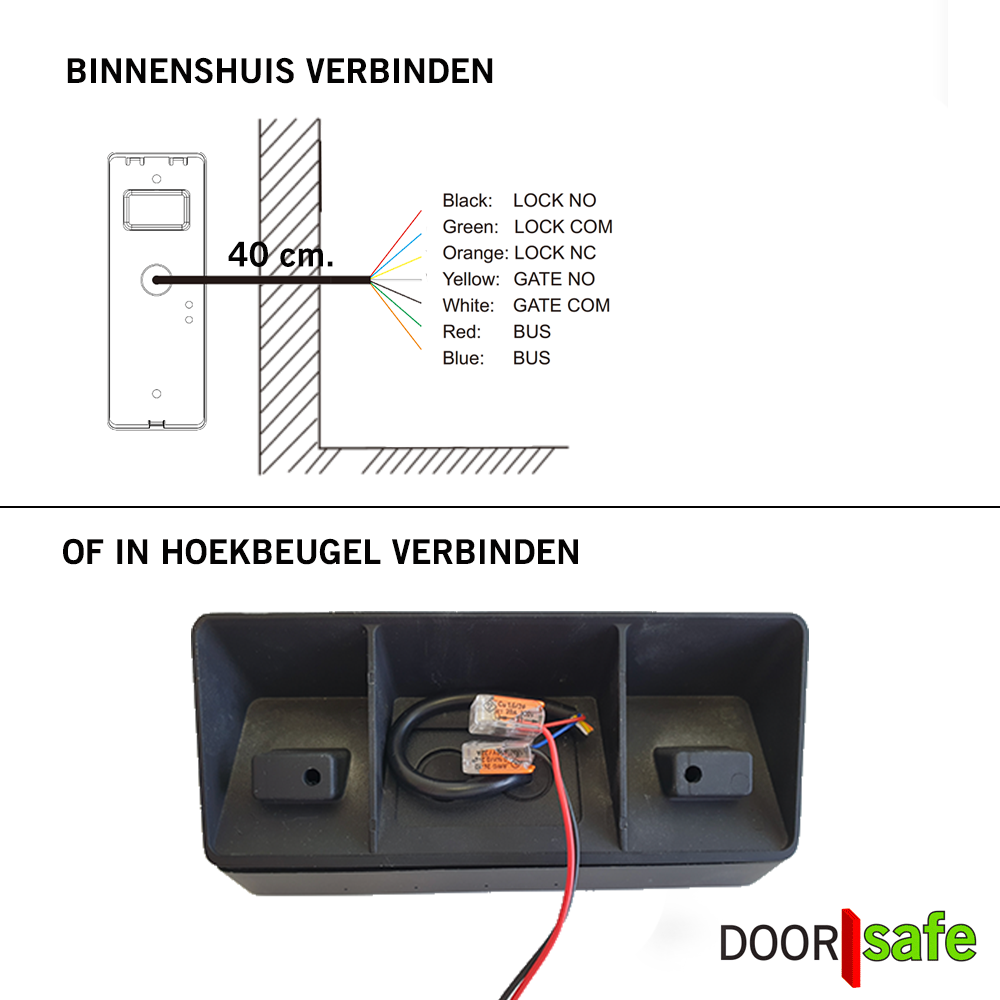

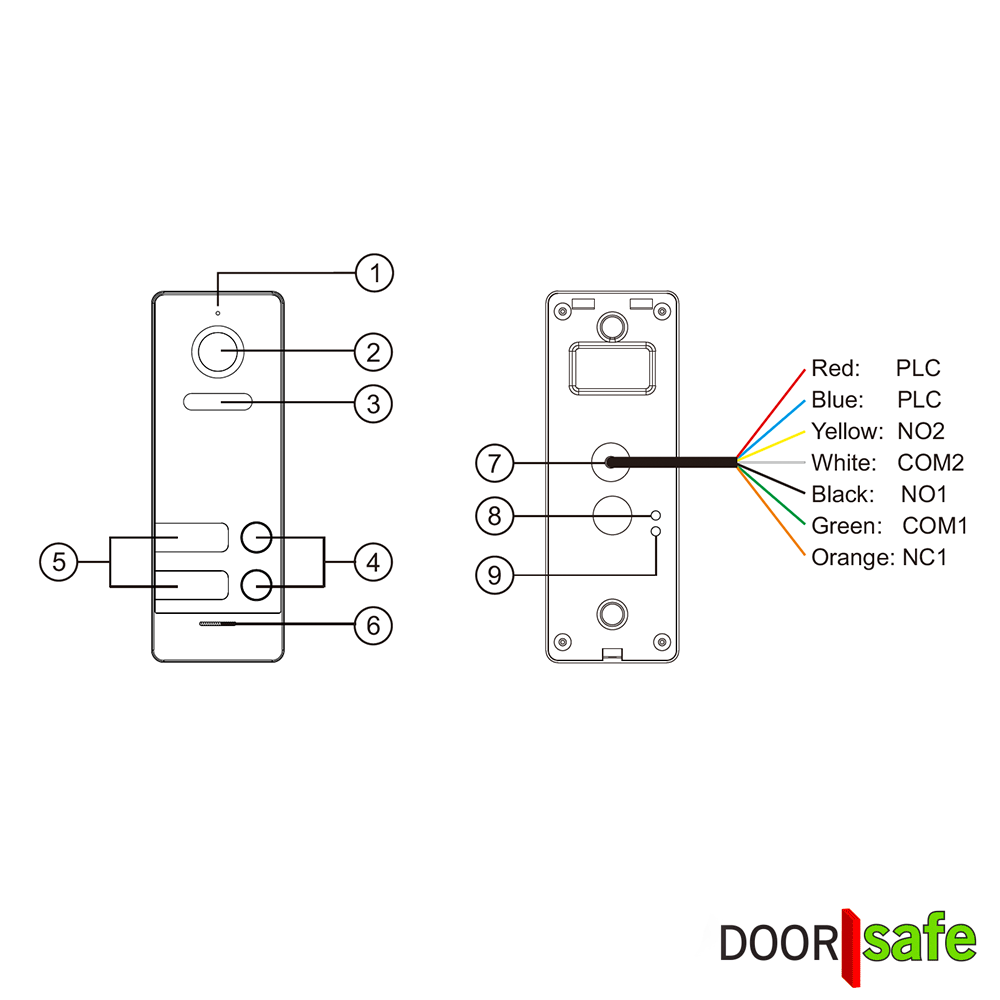

Aus dieser Außeneinheit kommt ein 40 cm langes Kabel mit diesen 5 Adern (verbinden Sie es in der Eckhalterung mit dem Verlängerungskabel oder führen Sie das 40-cm-Kabel nach innen und stellen Sie dort die Verbindung her):

2 x BUS: 2-Draht zum Bildschirm oder zum Internetmodul. Die 2-Draht-Kabel können bis zu 300 Meter lang sein. Siehe dazu diesen Schaltplan.
GATE NO/COM/NC: Zum Anschluss eines elektrischen Türöffners oder Tors (Arbeits- oder Ruhestrom).
- Potenzialfreier Kontakt: Erfordert ein separates Netzteil für die Schaltung und das Schloss (max. AC/DC 30 V, 4 A).
- Öffnungszeit: Einstellbar über den Bildschirm.
LOCK – / LOCK +: Zum Anschluss eines elektrischen Türöffners oder Tors (Arbeitsstrom).
- Potenzialfreier Kontakt: Erfordert ein separates Netzteil für die Schaltung und das Schloss (max. AC/DC 30 V, 4 A).
- Öffnungszeit: Einstellbar über den Bildschirm.

Technische Daten

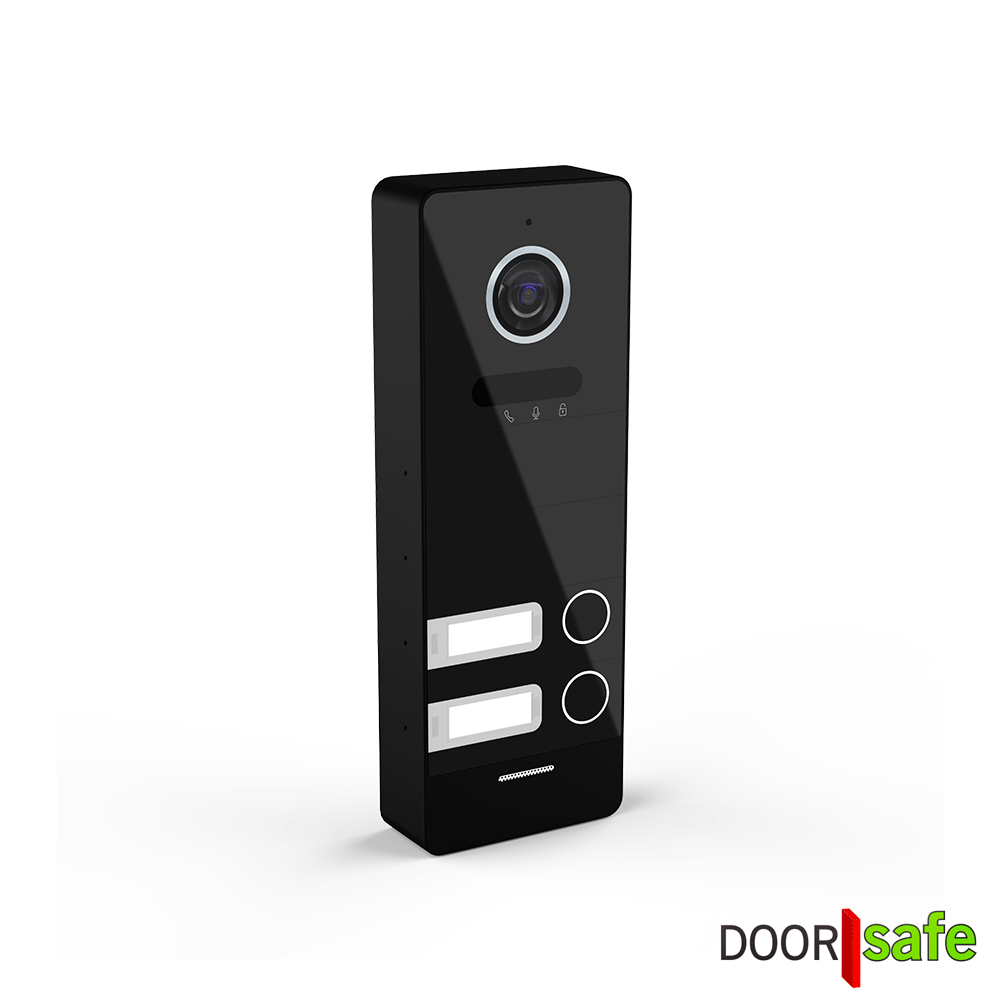

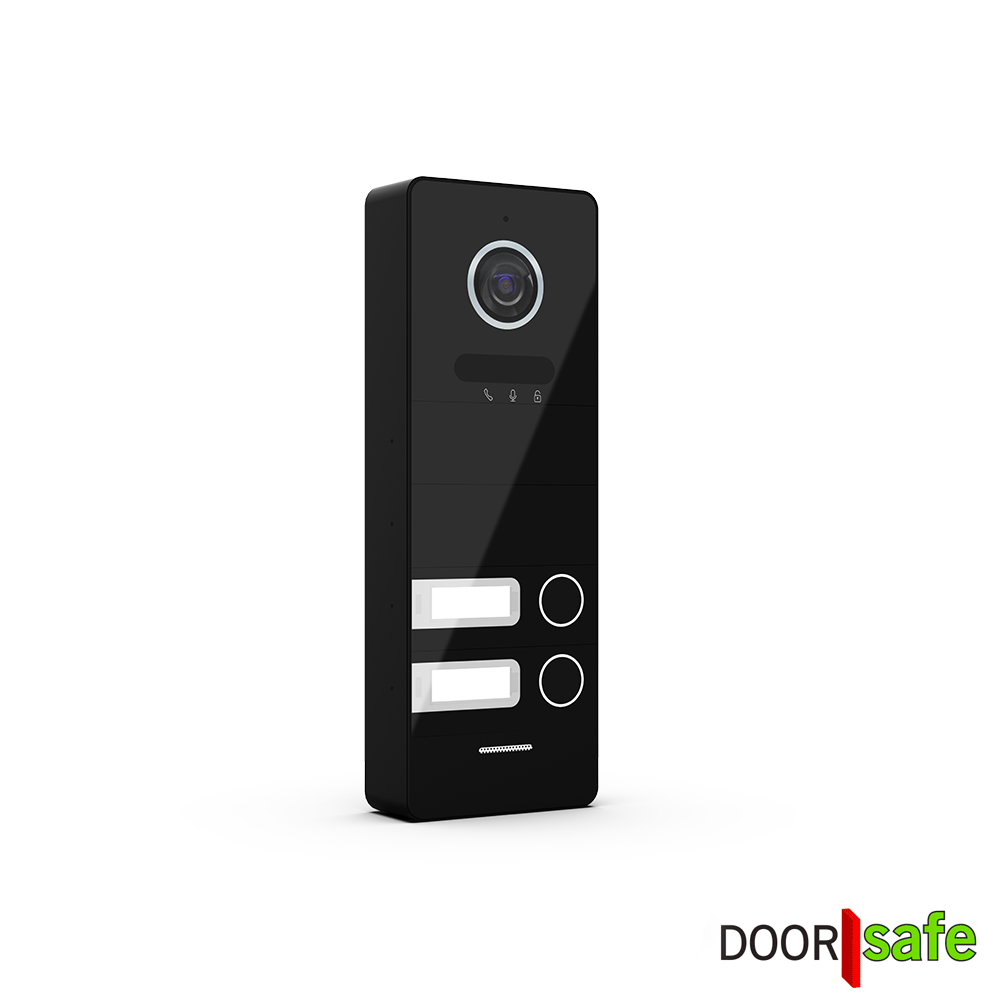

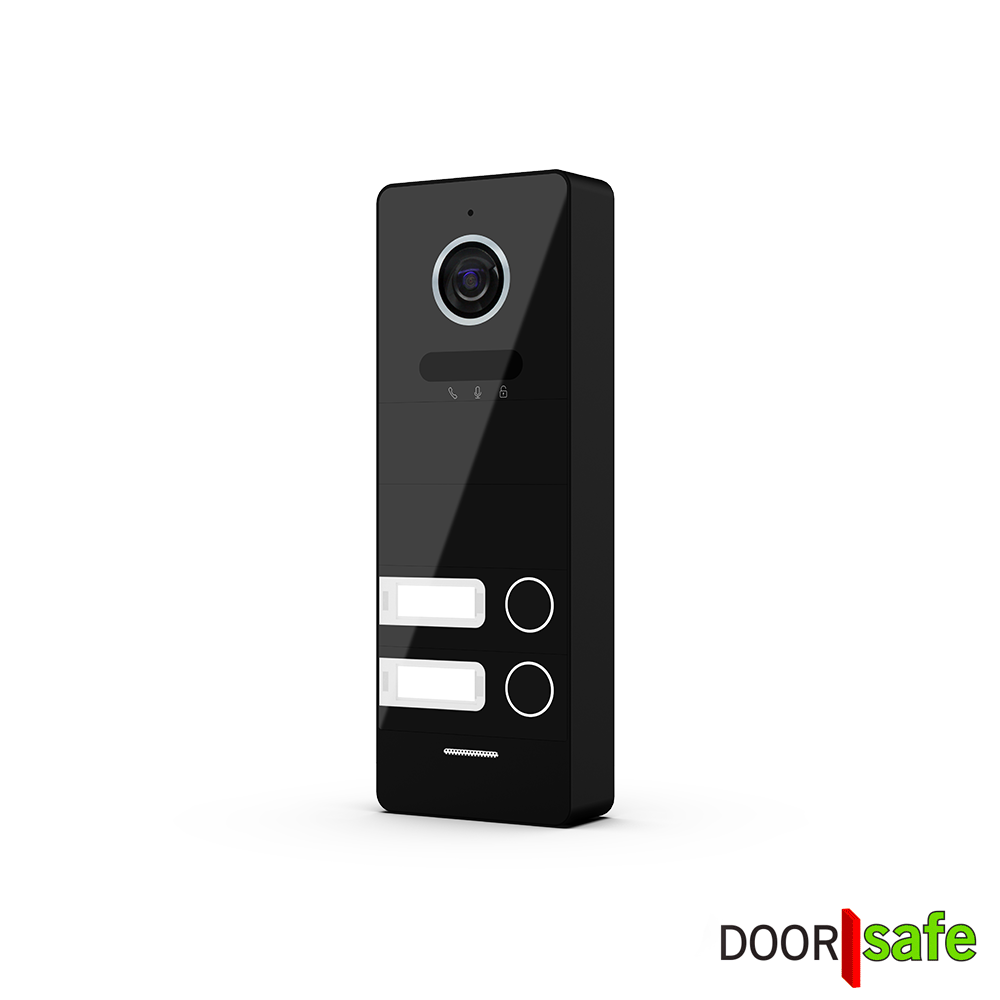

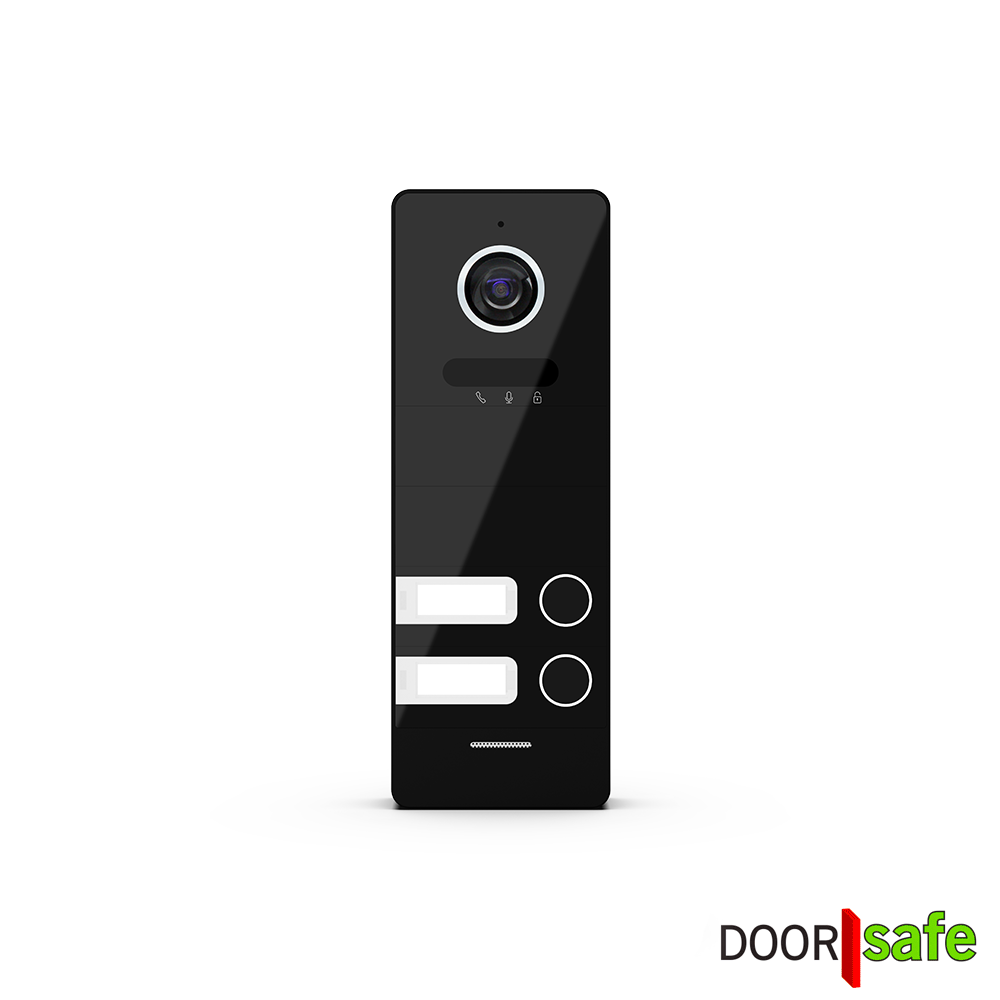

Solide, wasserdichte (IP65) Kameratürklingel aus Zink-Aluminium in schönem, schlankem Format mit 2 Tasten.
Inklusive 30°-Eckhalterung aus Metall.
Hochauflösende Kamera: 2 MP FHD 1080P mit 120 Grad Blickwinkel.
Türklingel mit eingebautem Diebstahlalarm: Bei Diebstahl gibt die Türklingel eine Sirene und eine Meldung am Bildschirm und über die App aus, und es werden Aufnahmen gemacht.
Supereinfache Installation: 2-Draht, unpolar. Führen Sie also von der Türklingel nur 2 Drähte nach innen zum Internetmodul. Schließen Sie das Internetmodul an 230 V und per Netzwerkkabel an den Router an. Führen Sie dann ein 2-Draht-Kabel zum Bildschirm. Der Bildschirm erhält über diese 2 Drähte sowohl Strom als auch Signal. Ein Verpolen der Drähte ist nicht möglich.
Die Türklingel kann je nach Kabeltyp und Anzahl der Türklingeln und Bildschirme bis zu 300 Meter vom Modul entfernt sein: siehe diesen Schaltplan.
Nachtsichtkamera mit 6 Infrarot-LEDs: Namensschild und Klingeltaste sind ebenfalls beleuchtet.
Elektrischer Türöffner und/oder Tor an die Türklingel anschließbar (nicht an den Bildschirm): sowohl Arbeits- als auch Ruhestrom, potentialfreier Kontakt: Die Türklingel ist nur ein Schalter und liefert keinen Strom. Entriegelungszeit am Bildschirm einstellbar. Entriegelung über App & Bildschirm.
Inklusive Montagehalterung für die flache Wandmontage
Inklusive Eckhalterung, mit der die Türklingel in einem Winkel von 30 Grad montiert werden kann.
Inklusive Schrauben und Dübel
Kabel sind nicht im Lieferumfang enthalten

Schloss/Tor öffnen

Das mit der Außeneinheit verbundene Tor und/oder Schloss kann auf folgende Arten geöffnet werden:

Über den Bildschirm: Drücken Sie die Tor-Taste (Torsymbol) oder die Schloss-Taste (Schlüsselsymbol), während Sie das Kamerabild ansehen.
Wenn das System mit dem Internet verbunden ist: über die App: Drücken Sie in der App während einer aktiven Verbindung auf die Tor- oder Schloss-Taste (Schlüsselsymbol).
Mit Bildschirm DS7896: per QR-Code: Halten Sie einen QR-Code vor die Kamera der Außeneinheit. Am Bildschirm können Sie einstellen, ob der QR-Code das Tor oder das Schloss öffnet. Erzeugen Sie einen QR-Code über den Bildschirm. Wählen Sie einmalige Nutzung, dauerhafte Nutzung oder Nutzung zu bestimmten Zeiten oder Wochentagen.
Mit Bildschirm DS7896: kabellos mit dem DS4991 Funk-Entriegelungsmodul, das ein Signal vom im Bildschirm eingebauten RF-433-Sender erhält

Diese Außeneinheit kann auf 2 Arten angeschlossen werden:

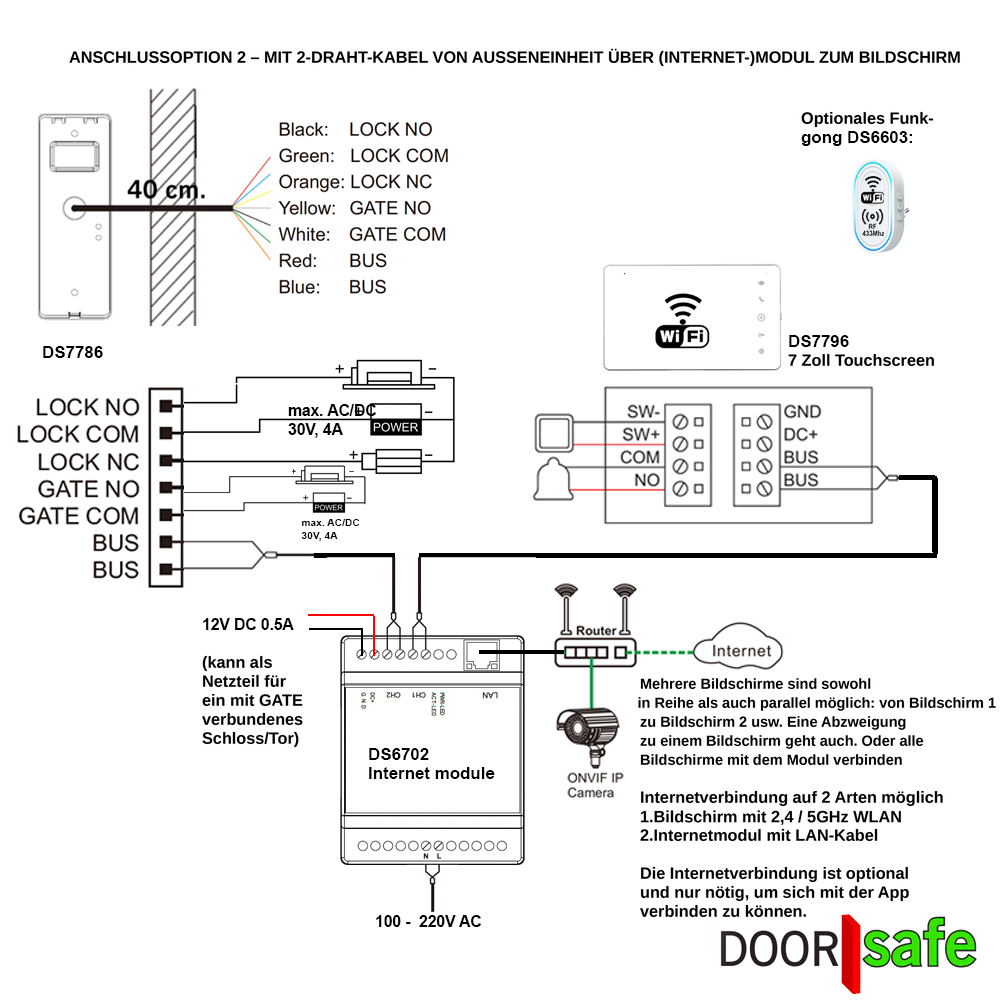

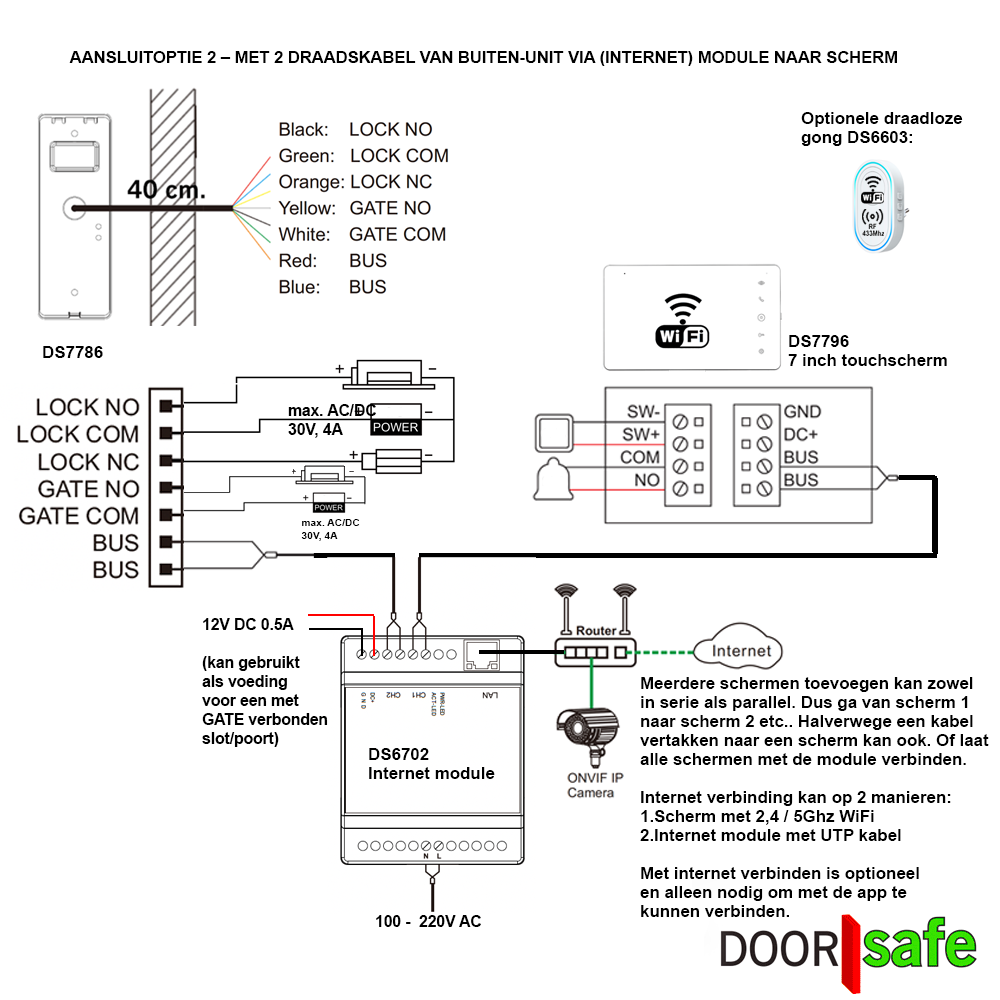

2. MIT 2-DRAHT-KABEL VON DER AUSSENEINHEIT ÜBER DAS (INTERNET-)MODUL ZUM BILDSCHIRM

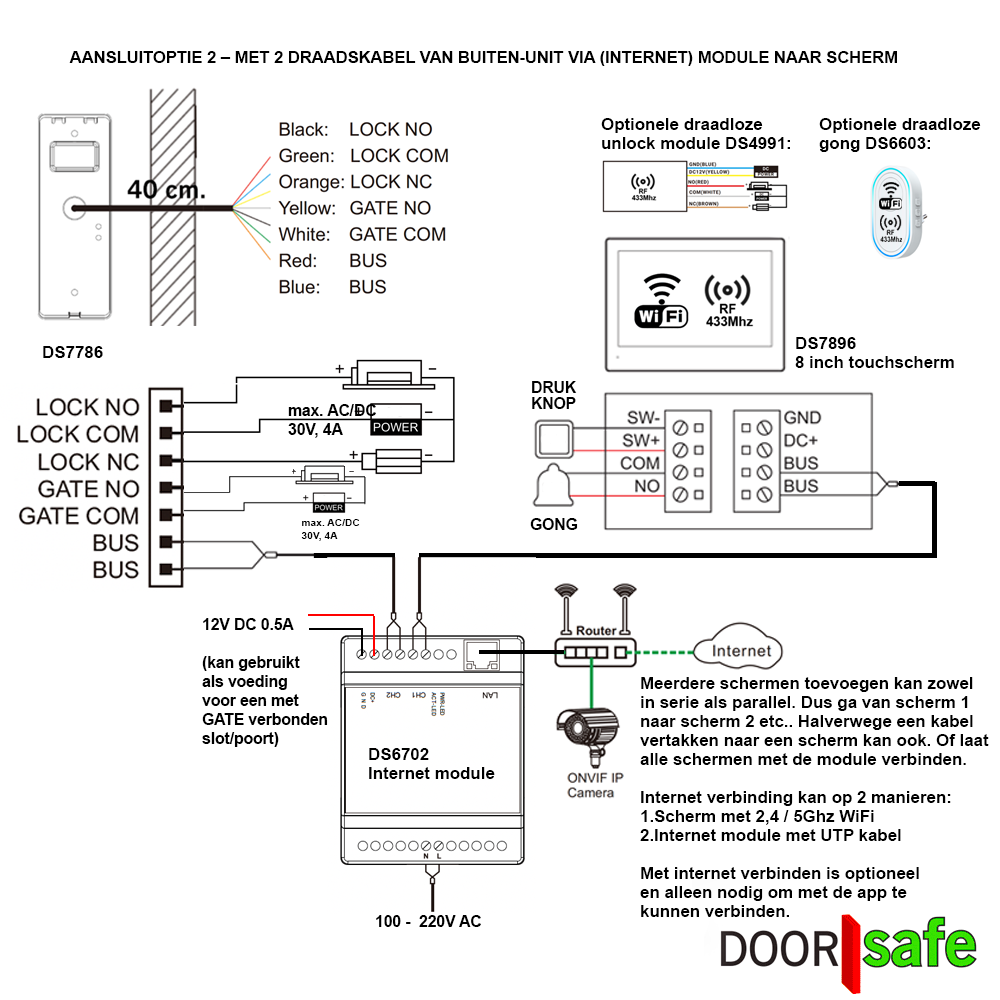

ANSCHLUSSOPTION 2 – MIT 2-DRAHT-KABEL VON DER AUSSENEINHEIT ÜBER DAS (INTERNET-)MODUL ZUM BILDSCHIRM

Führen Sie von der Außeneinheit ein 2-Draht-Kabel zum (Internet-)Modul.
Die Polung spielt keine Rolle, da das Signal unpolar ist – Sie können also nichts falsch machen!
Führen Sie vom (Internet-)Modul ein 2-Draht-Kabel zum Bildschirm.
Der Bildschirm erhält über dieses 2-Draht-Kabel vom Modul sowohl Strom als auch Signal. Die Polung spielt keine Rolle, da das Signal unpolar ist – Sie können also nichts falsch machen!
→ Bildschirm wählen DS7896 oder DS7796
Schließen Sie das (Internet-)Modul an das Stromnetz an.
Optional: Schließen Sie das Internetmodul über ein Netzwerkkabel an den Internet-Router an, um eine Verbindung mit der App herstellen zu können.

Außerdem:

Die 2-Draht-Kabel können bis zu 300 Meter lang sein. Siehe dazu diesen Schaltplan.
Zwischen- bzw. Verlängerungskabel und Netzwerkkabel sind nicht im Lieferumfang enthalten.
Mehrere Außeneinheiten können mit 1 Bildschirm oder (Internet-)Modul verbunden werden.
Mehrere Bildschirme können mit der Außeneinheit oder dem (Internet-)Modul verbunden werden.
Ein vorhandener Gong bzw. ein WLAN- oder Funkgong kann ergänzt werden.
Anschluss eines Schlosses/Tors an die Außeneinheit oder per Funk ist möglich.
Eine ONVIF-Überwachungskamera kann dem Bildschirm hinzugefügt werden.
Das Streamen der Bilder von 4 Türklingeln/Kameras auf ein NAS ist möglich.

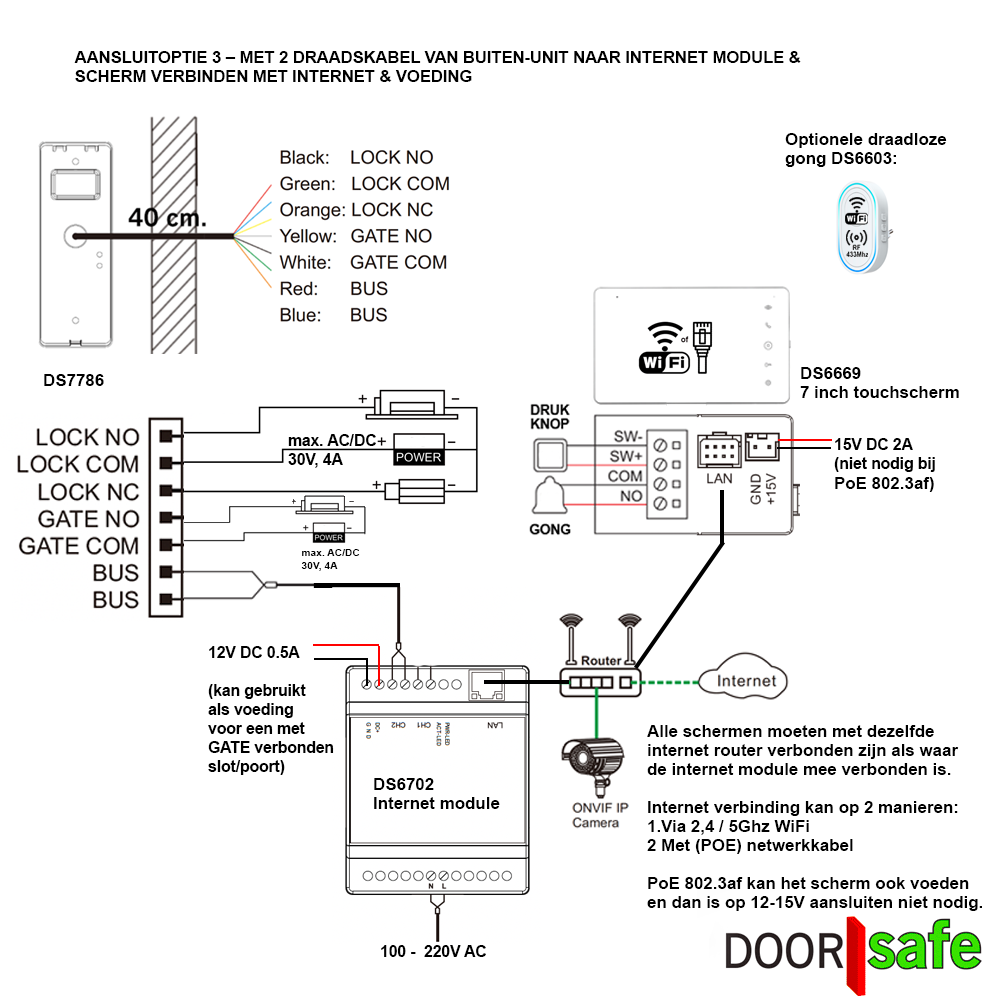

3. MIT 2-DRAHT-KABEL VON DER AUSSENEINHEIT ZUM INTERNETMODUL & BILDSCHIRM MIT INTERNET & STROM VERBINDEN

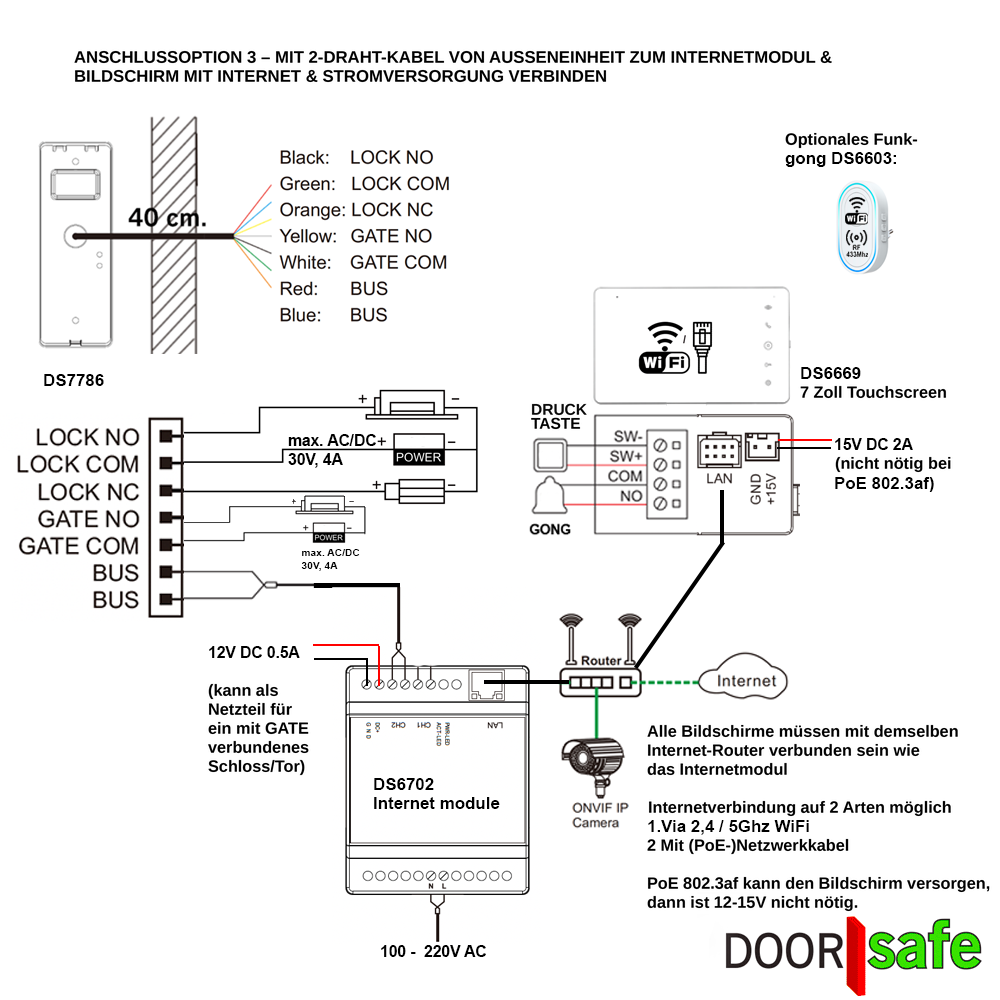

ANSCHLUSSOPTION 3 – MIT 2-DRAHT-KABEL VON DER AUSSENEINHEIT ZUM INTERNETMODUL & BILDSCHIRM MIT INTERNET & STROM VERBINDEN

→ Verwenden Sie diese Methode, wenn sich vom Modul kein 2-Draht-Kabel zum Bildschirm verlegen lässt und am Montageort des Bildschirms WLAN oder ein (PoE-)Netzwerkanschluss vorhanden ist.

Führen Sie von der Außeneinheit ein 2-Draht-Kabel zum Internetmodul.
Die Polung spielt keine Rolle, da das Signal unpolar ist – Sie können also nichts falsch machen!
Schließen Sie das Internetmodul an das Stromnetz an.
Schließen Sie das Internetmodul über ein Netzwerkkabel an den Internet-Router an.
Versorgen Sie den Bildschirm mit Strom und verbinden Sie ihn mit demselben Internet-Router, mit dem auch das Internetmodul verbunden ist.
Das ist auf folgende Arten möglich:
1. WLAN + 15 V: Verbinden Sie den Bildschirm mit einem 2,4/5-GHz-WLAN und versorgen Sie ihn mit 15 V, indem Sie das mitgelieferte Netzteil in die Steckdose stecken.
2. UTP + 15 V: Verbinden Sie den Bildschirm über ein Netzwerkkabel und versorgen Sie ihn mit 15 V, indem Sie das mitgelieferte Netzteil in die Steckdose stecken.
3. UTP mit PoE 802.3af: Verbinden Sie den Bildschirm über ein Netzwerkkabel mit einem PoE-802.3af-Switch, damit das Netzwerkkabel den Bildschirm mit Strom und Internet versorgt. Vorschlag für einen PoE-Switch: DS4986.
4. UTP + PoE-Adapter: Verwenden Sie den DS4975 PoE-Adapter am Router, um Internet und Strom in das Netzwerkkabel einzuspeisen, und trennen Sie beides am Bildschirm wieder in separate Internet- und Stromanschlüsse.
→ Bildschirm wählen DS7899 oder DS6669

Außerdem:

Die 2-Draht-Kabel können bis zu 300 Meter lang sein. Siehe dazu diesen Schaltplan.
Zwischen- bzw. Verlängerungskabel und Netzwerkkabel sind nicht im Lieferumfang enthalten.
Mehrere Außeneinheiten können mit 1 Bildschirm oder (Internet-)Modul verbunden werden.
Mehrere Bildschirme können mit der Außeneinheit oder dem (Internet-)Modul verbunden werden.
Ein vorhandener Gong bzw. ein WLAN- oder Funkgong kann ergänzt werden.
Anschluss eines Schlosses/Tors an die Außeneinheit oder per Funk ist möglich.
Eine ONVIF-Überwachungskamera kann dem Bildschirm hinzugefügt werden.
Das Streamen der Bilder von 4 Türklingeln/Kameras auf ein NAS ist möglich.
