Kurzbeschreibung:

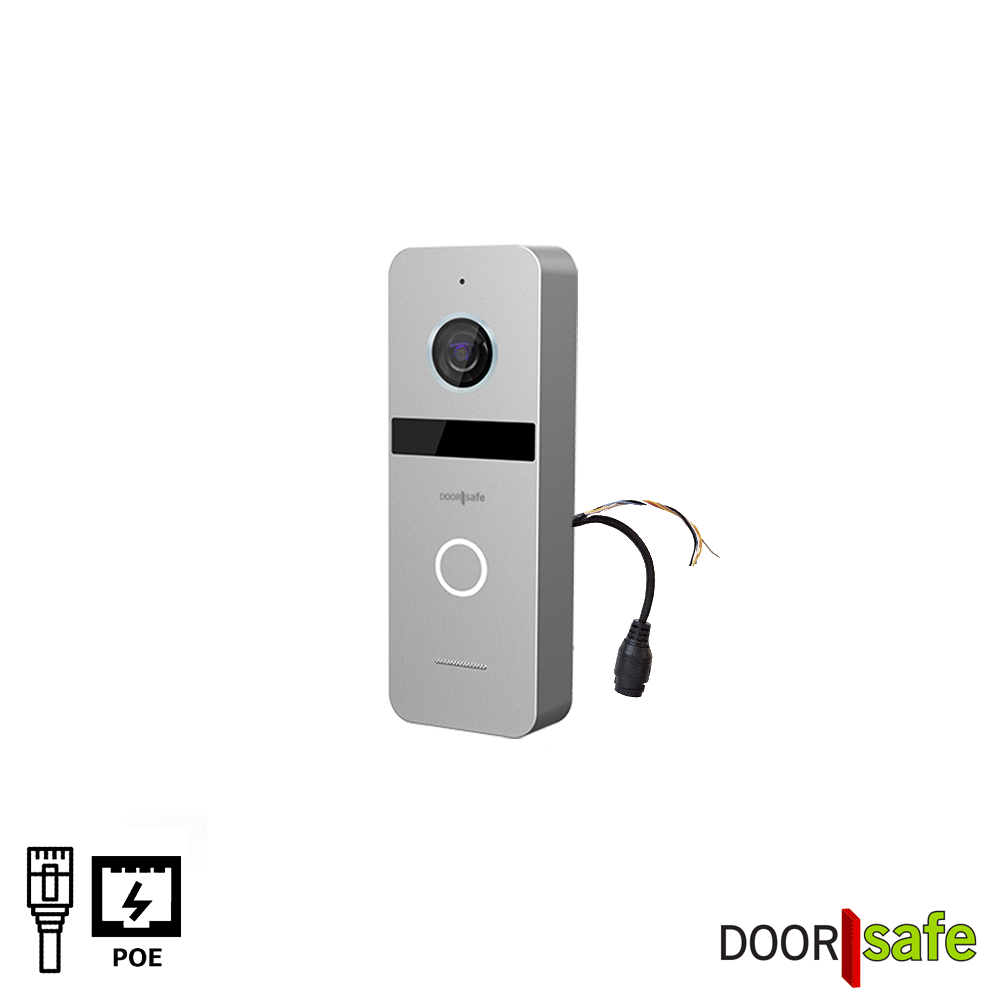

Die DS6660 PoE ist eine robuste Außeneinheit aus Metall mit HD-Kamera für PoE-Video-Türsprechanlagen. Diese Außeneinheit verfügt über eine 2-MP-FHD-1080P-Kamera mit 150° Blickwinkel und 6 Infrarot-LEDs für Nachtsicht. Die Einheit wird über PoE (IEEE 802.3af) per Netzwerkkabel mit Strom versorgt und verbunden. Die DS6660 PoE kann nicht eigenständig arbeiten und benötigt immer einen Bildschirm (zum Beispiel DS7899 oder DS6669), der über denselben PoE-Switch oder Router angeschlossen ist. Aufnahmen werden lokal auf der SD-Karte im Bildschirm oder auf einem NAS gespeichert. Es ist kein Abonnement nötig, und für die Grundfunktionen ist keine ständige offene Internetverbindung zu externen Servern erforderlich. Ein Schloss oder Tor kann angeschlossen werden. Ein zusätzlicher Gong kann hinzugefügt werden. Diese Kamera-Türklingel ist einfach zu installieren und zu bedienen. Alle Produktspezifikationen finden Sie unten.

Maße

Außeneinheit: 131 x 46 x 20 mm

Anschlüsse

Die Außeneinheit kann nicht eigenständig arbeiten und benötigt daher immer einen Bildschirm DS7899 oder DS6669, der mit demselben (PoE-)Switch oder Internet-Router verbunden ist.

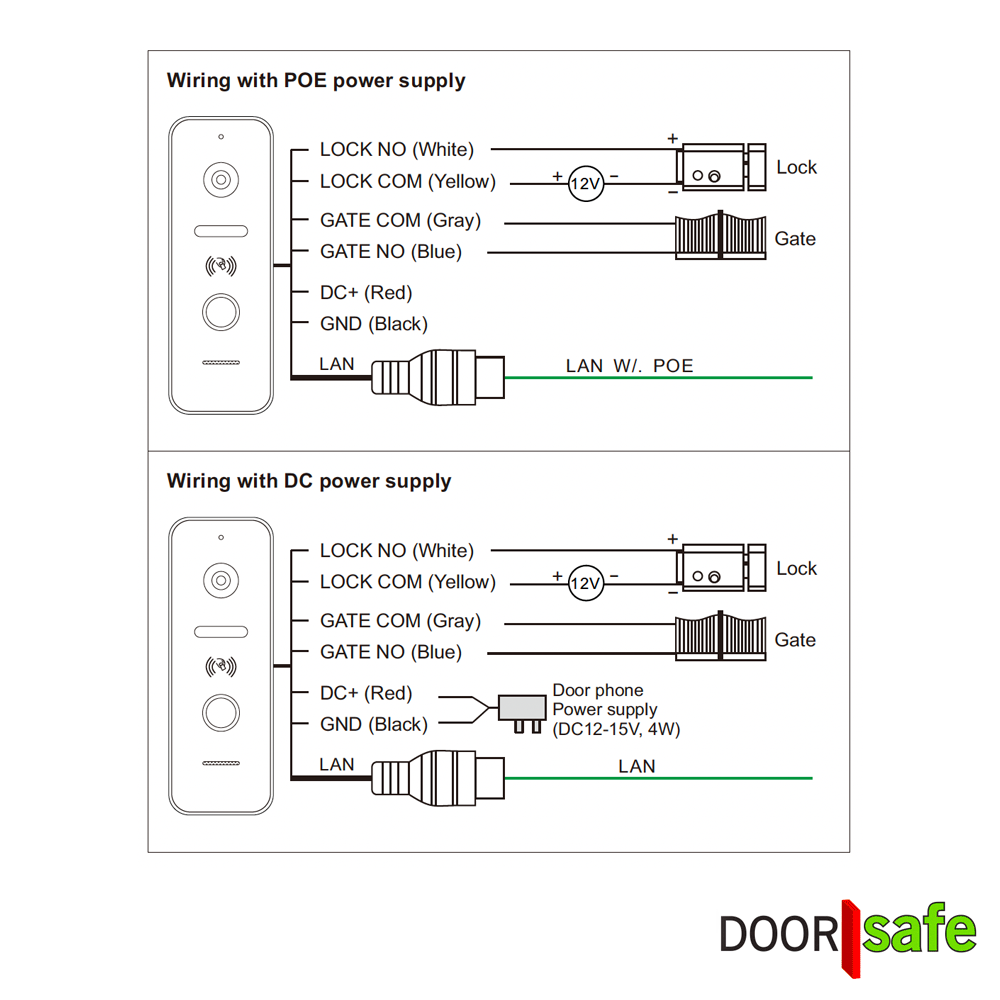

Diese Außeneinheit hat diese Anschlüsse (aus der Rückseite kommt ein 15 cm langes Kabel):

Weiß – LOCK NO
Gelb – LOCK COM
Grau – GATE COM
Blau – GATE NO
Rot – PWR+ DC 15 V
Schwarz – GND

LAN: Netzwerkkabel mit PoE IEEE 802.3af

Stecken Sie ein Netzwerkkabel mit PoE IEEE 802.3af in den schwarzen RJ45-Adapter am 15 cm langen Kabel, das hinten aus der Außeneinheit kommt.

Sie können den schwarzen RJ45-Adapter auch abschneiden und die Drähte aus der Außeneinheit direkt mit dem Netzwerkkabel zum Switch verbinden. Gehen Sie dabei wie folgt vor:

Blau von der Außeneinheit – Orange zum Switch
Blau-weiß von der Außeneinheit – Orange-weiß zum Switch
Grün von der Außeneinheit – Grün zum Switch
Grün-weiß von der Außeneinheit – Grün-weiß zum Switch
Braun von der Außeneinheit – muss nicht angeschlossen werden
Rot von der Außeneinheit – muss nicht angeschlossen werden

Technische Daten

Hochauflösende Kamera: 2 MP FHD 1080P mit 150° Blickwinkel.
Gehäuse: Metall mit Kunststoff-Frontplatte.
Wetter-, wasser- und staubbeständig: IP65 / IK07.
Nachtsicht: 6 Infrarot-LEDs.
Diebstahlalarm: Wird die Türklingel von der Montageplatte entfernt, ertönt eine Sirene über den Lautsprecher der Außeneinheit und des Bildschirms.
Beleuchtung: Klingeltaste ist beleuchtet.
Inklusive: Schrauben und Dübel.
Nicht enthalten: Kabel.
In dieser Außeneinheit befindet sich keine SD-Karte. Aufnahmen werden daher auf der SD-Karte im Bildschirm oder auf einem NAS gespeichert, indem Sie den Bildschirm mit dem NAS verbinden.
Eckhalterung im Lieferumfang enthalten

Schloss/Tor öffnen

Das mit der Außeneinheit verbundene Tor und/oder Schloss kann auf diese Arten geöffnet werden:

Über den Bildschirm: Drücken Sie die Tor-Taste (Torsymbol) oder die Schloss-Taste (Schlüsselsymbol), während Sie das Kamerabild ansehen.
Wenn das System mit dem Internet verbunden ist: über die App: Drücken Sie in der App während einer aktiven Verbindung auf die Tor- oder Schloss-Taste (Schlüsselsymbol).
Bei Anschluss an Bildschirm DS7896 ODER DS6669: über QR-Code: Halten Sie einen QR-Code vor die Kamera der Außeneinheit. Am Bildschirm können Sie einstellen, ob der QR-Code das Tor oder das Schloss öffnet. Erzeugen Sie einen QR-Code über den Bildschirm. Wählen Sie einmalige Nutzung, dauerhafte Nutzung oder Nutzung zu bestimmten Zeiten oder Wochentagen.
Bei Anschluss an Bildschirm DS7896: kabellos mit dem DS4991 Funk-Entriegelungsmodul, das ein Signal vom im Bildschirm eingebauten RF-433-Sender erhält.
