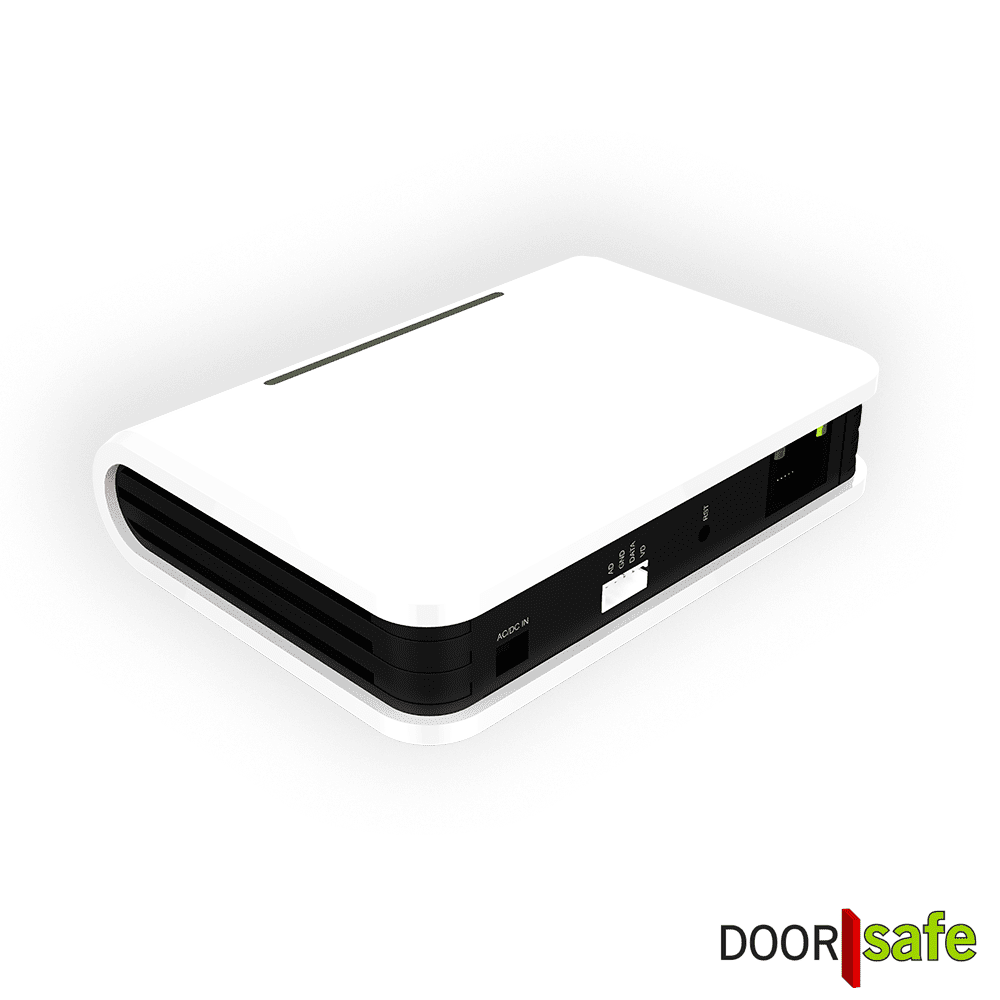

DS7520 PRO | Internetmodul | Typ 1

€ 79,00 inkl. MwSt.

Mit diesem Internetmodul ist es möglich, die Doorsafe 7550 & 7450 mit dem Internet zu verbinden.

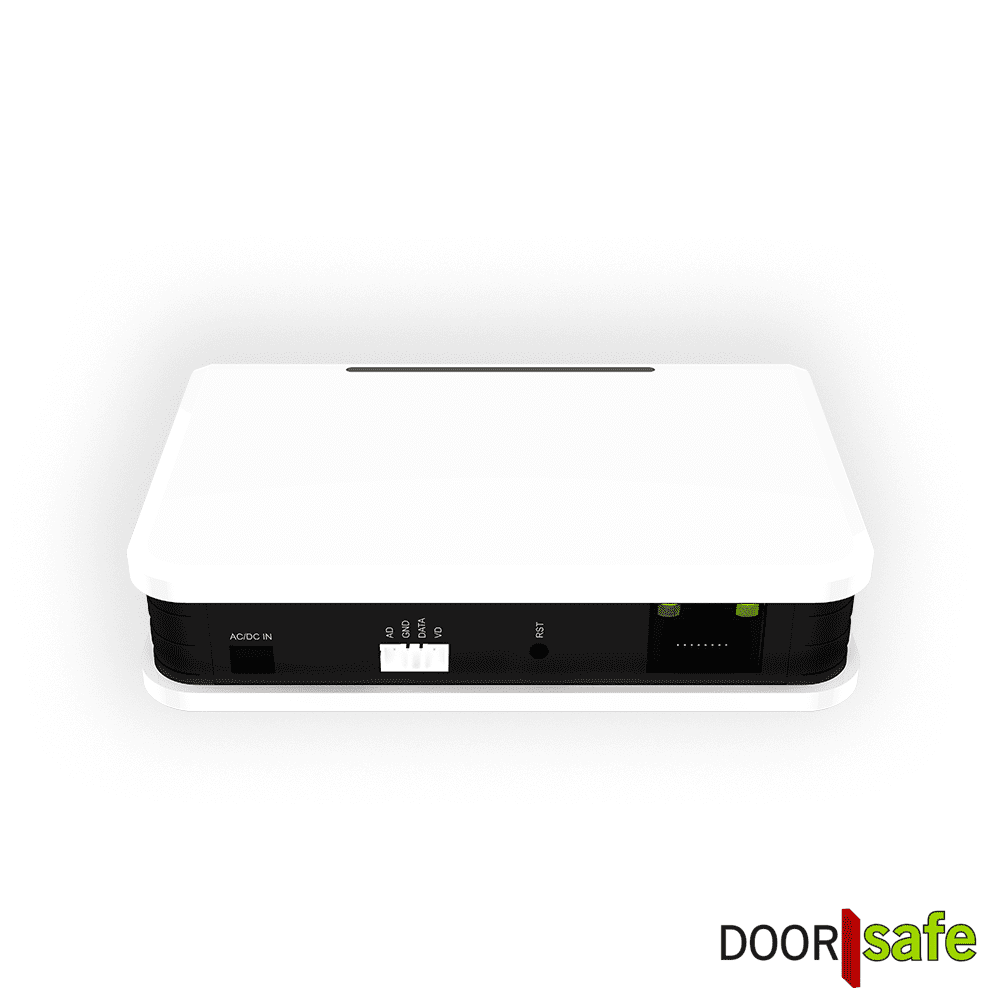

Dieses Modul benötigt 3 Verbindungen:

Stromanschluss 15V 1A DC
4-adriges Kabel zum Bildschirm des 7520
RJ45-Netzwerkkabel zum Router oder WLAN

Die App heißt: Smart Life (Tuya)
Weitere Informationen finden Sie im Benutzerhandbuch.

Größe: 110 x 80 x 25 mm

✅ Auf Lager, schnelle Lieferung: nächsten Tag bei Bestellungen bis 23:00 Uhr
(HINWEIS: Die Lieferung kann durch Coronavirus 1 oder 2 Tage länger dauern.)
✅ Sichere Zahlung: PayPal, Kreditkarte, Sofort, EPS, Giropay, Klarna
✅ Niedrigster Preis: direkt ab Werk über uns zu Ihnen
✅ Kostenlose Rücksendung innerhalb von 30 Tagen
✅ Gratisversand ab 90€
✅ 2 Jahre Garantie
✅ Der Spezialist für Video Türsprechanlagen

Artikelnummer: 8719325877304 Kategorien: Doorsafe, Zubehör

Mit diesem Internetmodul lässt sich der Bildschirm des Doorsafe 7550 & 7450 mit dem Internet verbinden.
Das Modul kann nicht nur mit der Türklingel verbunden werden; es wird immer ein 7-Zoll- (DS7595) oder 4-Zoll-Bildschirm (DS7594) benötigt.

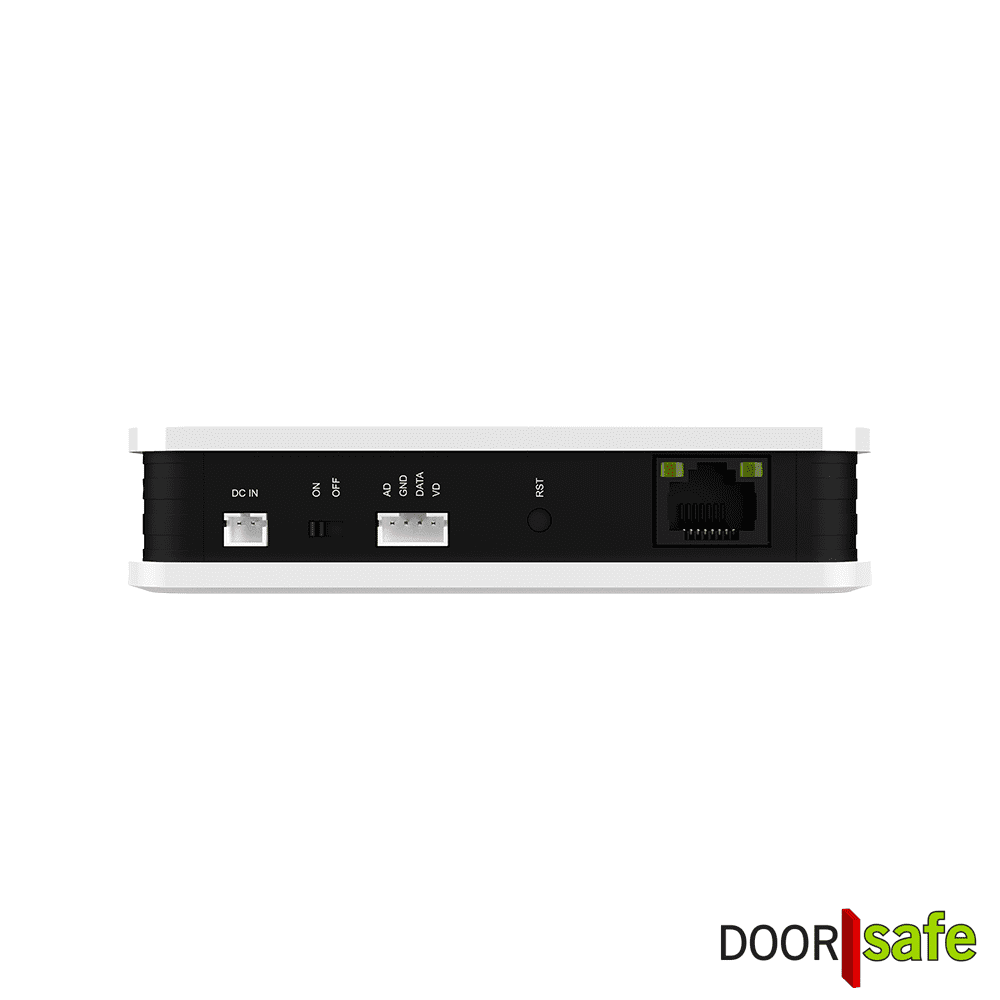

Dieses Modul benötigt 3 Verbindungen:

Stromanschluss 15 V 1 A DC
4-adriges Kabel zum Bildschirm
Internetverbindung über 2,4-GHz-WLAN oder ein RJ45-Netzwerkkabel (empfohlen)

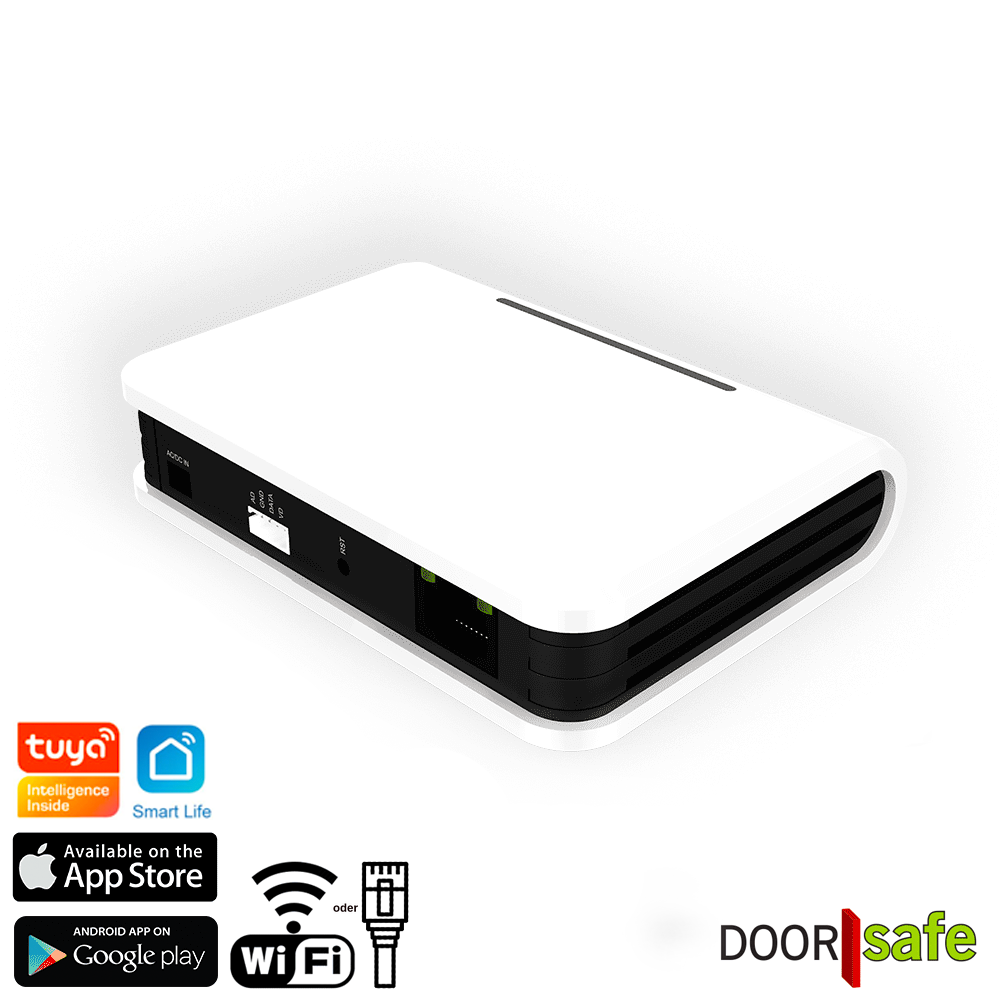

Die App heißt: Smart Life (Tuya)

Maße: 110 x 80 x 25 mm

Internetmodul Doorsafe 7520

Funktionen der Smart Life (Tuya) App

Technische Daten | Beschreibung | Empfohlenes Zubehör | Lieferumfang | Weitere Spezifikationen | Anleitung, Videos & FAQ

Lieferumfang

1 x Internetmodul
1 x Netzteil
Kabel mit Stecker

Weitere Spezifikationen

Betriebstemperatur Türklingel: -15 °C bis +55 °C
Kabellänge an der Rückseite der Klingel: 10 cm.

Anleitung, Videos & FAQ

7550 Anleitung

Quick Start Guide Doorsafe 7550

Schritt 1. – Alles auf den Tisch legen.

Name: DS7520 PRO | Internetmodul | Typ 1
SKU: 8719325877304
Availability: InStock

Legen Sie alle Produkte auf den Tisch und testen Sie alles, bevor Sie mit der Montage beginnen.

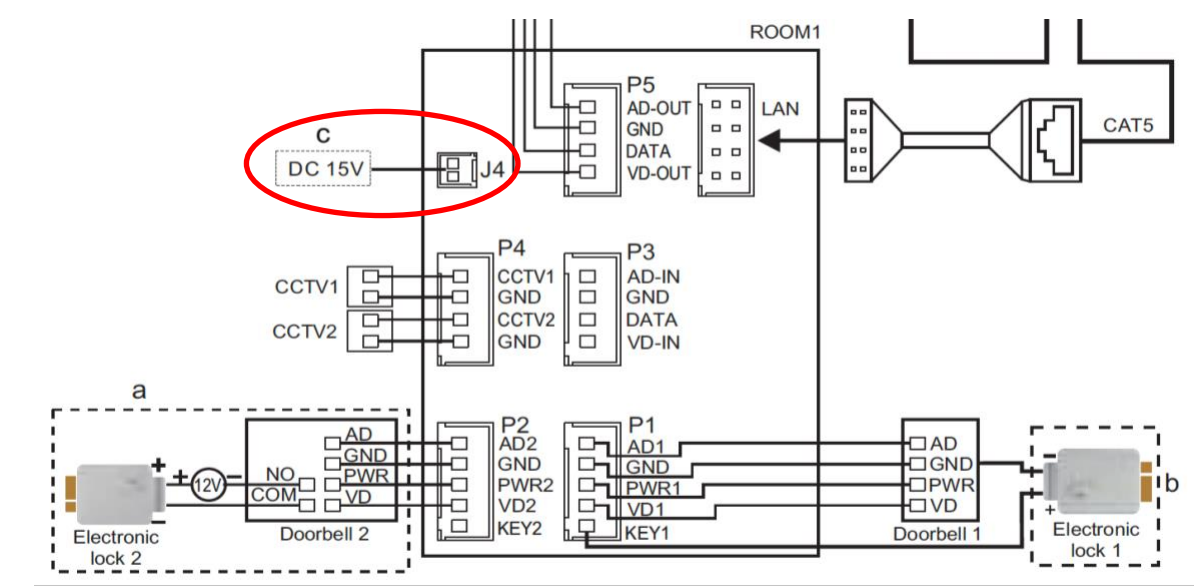

Schritt 2. – Bildschirm mit der Türklingel verbinden.

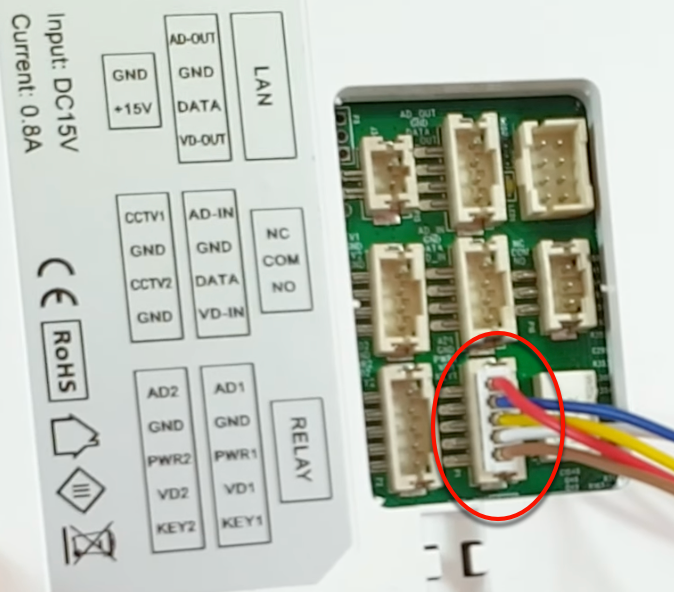

Schließen Sie die blaue, rote, gelbe und weiße Ader aus der Türklingel an den Stecker an, der dem Bildschirm beiliegt.

Wählen Sie den Stecker mit den 5 Adern (Blau, Rot, Gelb, Weiß, BRAUN).

Stecken Sie den Stecker in Port P1 (AD1).

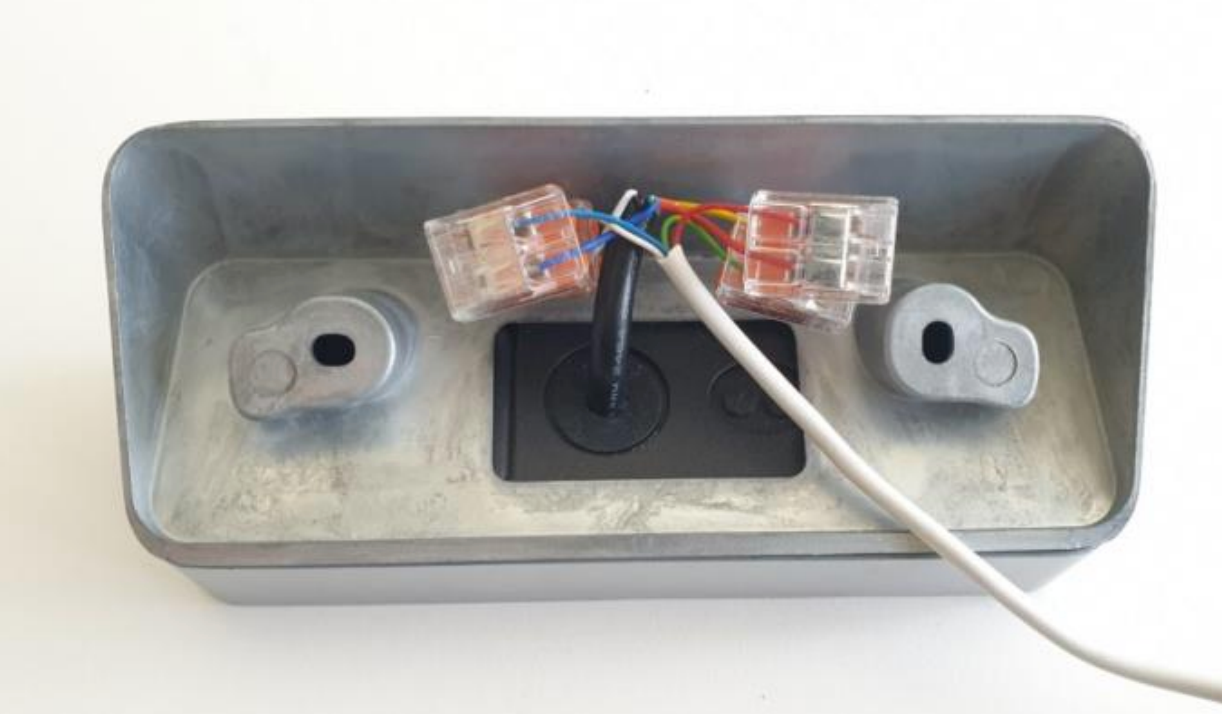

Bei der Montage können Sie die Verbindung in der Montagehalterung herstellen.

Wählen Sie für größere Kabellängen ein Siamese-Koaxialkabel und führen Sie das Videosignal (weiße Ader) über den Innenleiter des Koaxialkabels.

Weitere Informationen zu Kabeln, Kabellängen und dem Verbinden von Kabeln finden Sie hier.

Schritt 3. – Bildschirm an den Strom anschließen.

Stecken Sie das mitgelieferte Netzteil in Port J4.

Zie video voor hoe de stroomkabel kan worden verlengd.

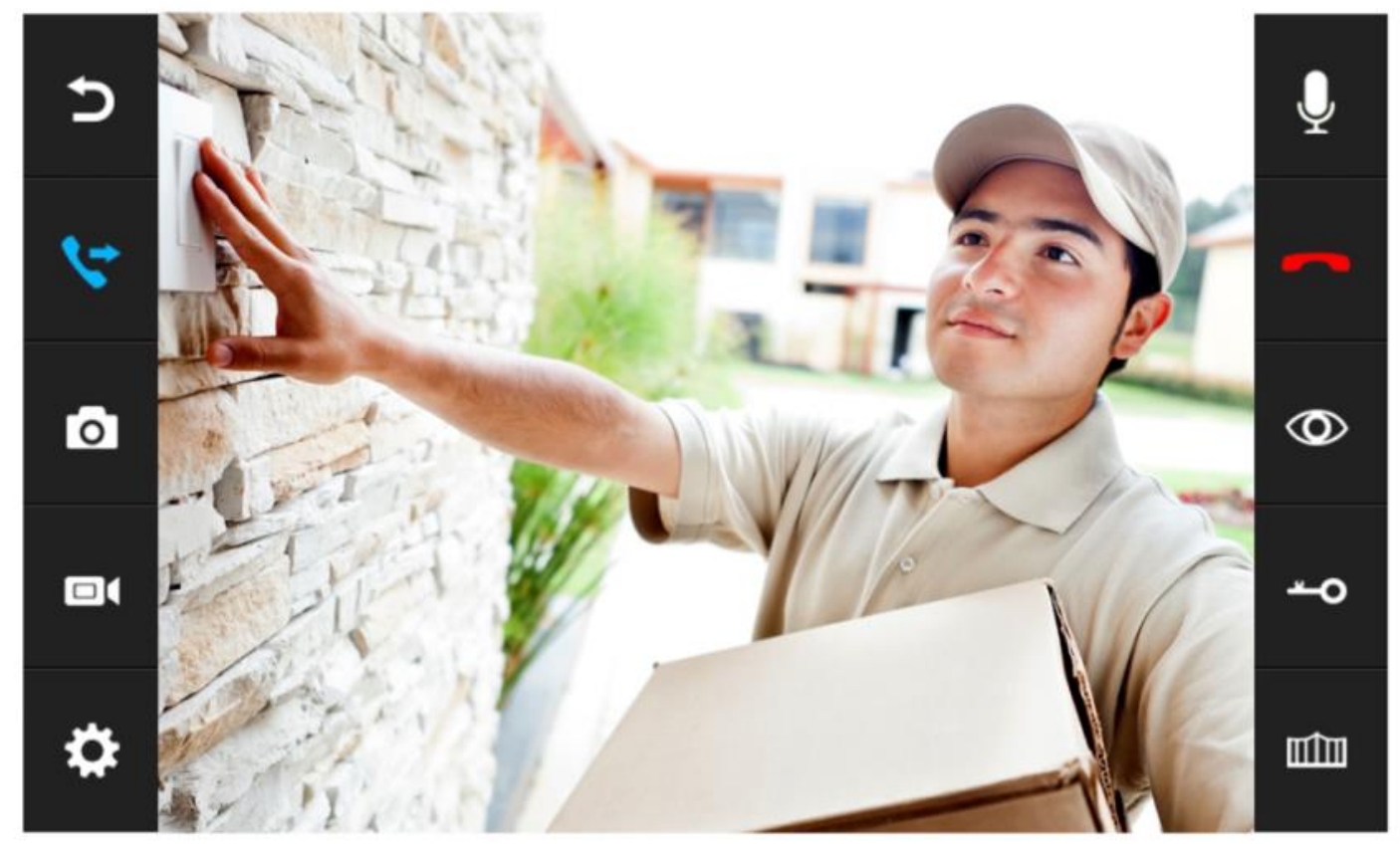

Schritt 4. – Bildschirm einschalten & testen.

Schalten Sie den Bildschirm mit der Ein/Aus-Taste an der rechten Seite ein.

Testen Sie die Türklingel, indem Sie einmal klingeln.

Drücken Sie die grüne Taste, um anzunehmen, und die rote Taste, um den Anruf abzulehnen.

Liegt alles bei Ihnen auf dem Tisch, kommt es zu einer Rückkopplung (lautes Pfeifen). Das passiert nicht mehr, sobald Türklingel und Bildschirm nicht mehr im selben Raum sind.
