- SPEZIFIKATIONEN
- VERFÜGBARE FARBEN
- VIDEOS
- TABELLE MIT TECHNISCHEN DATEN
- LIEFERUMFANG
- FAQ
- Bedienungsanleitung
Wählen Sie den VIDEOS Tab oben und sehen Sie sich alle Videos an, um einen besseren Eindruck von diesem Produkt zu bekommen.
Kabel sind nicht im Lieferumfang enthalten. Siehe Reiter LIEFERUMFANG für den genauen Lieferumfang.
Wir stellen Beispielpakete zusammen, weil Kunden uns gesagt haben, dass es schwierig ist, selbst sicher zu sein, welche Einzelteile zusammen ein funktionierendes System ergeben. Preislich macht das keinen Unterschied: Ein Paket kostet genauso viel, wie wenn Sie die Teile einzeln zusammenstellen.

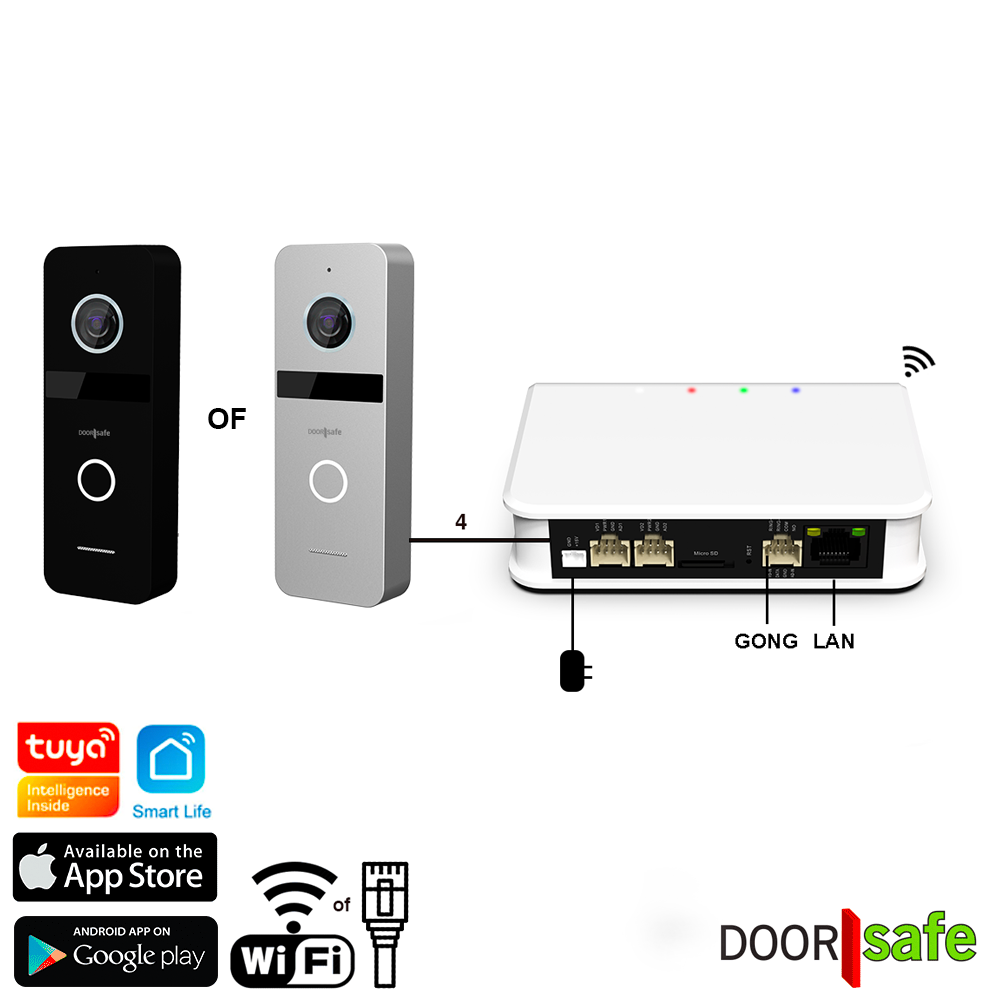

- 1 x Außeneinheit DS7590 (silber) oder DS7591 (schwarz)
- 1 x Internetmodul DS6701
Maße:
- Maße Außeneinheit: 131 x 46 x 20 mm.
- Maße Internetmodul: 110 x 80 x 25 mm
Stromversorgung:
- Außeneinheit: Die Außeneinheit wird über das 4-Draht-Kabel vom Internetmodul mit Strom versorgt.
- Internetmodul: Das Internetmodul wird über ein 2-Draht-Kabel vom mitgelieferten 15-V-DC-Steckernetzteil versorgt.
Anschlussmöglichkeiten Außeneinheit
Aus der Außeneinheit kommt ein Kabel: 40 cm lang und 5 mm dick. In diesem Kabel befinden sich folgende 7 Drähte:
Für den Anschluss an das Internetmodul
- Rot (AD1) – Audiosignal
- Blau (GND) – Stromversorgung negativ
- Gelb (PWR1) – Stromversorgung positiv
- Weiß (VD1) – Videosignal
Das Kabel kann auf zwei Arten verlängert werden:
- In der Eckhalterung: kürzen Sie das 40-cm-Kabel und verlängern Sie es in der Halterung.
- Im Haus: führen Sie das 40-cm-Kabel nach innen und verlängern Sie es im Haus.
Bei einer Verlängerung bis 20 Meter kann ein 4-adriges Kabel mit 0,5 mm Aderquerschnitt verwendet werden.
Bei einer Verlängerung um mehr als 20 Meter empfehlen wir ein siamesisches Koaxialkabel, wobei das Videosignal über den Kern des Koaxialkabels läuft.
Weitere Informationen zu Kabeln finden Sie hier.
Für den Anschluss eines elektrischen Türöffners
- Grün (COM) – gemeinsamer Anschluss
- Schwarz – für einen Türöffner vom Typ Arbeitsstrom
- Orange – für einen Türöffner vom Typ Ruhestrom, zum Beispiel ein Magnet-Türöffner
Bilden Sie eine Schleife zwischen COM und einem der beiden Schaltdrähte, je nach Türöffnertyp:
- COM + schwarz für Arbeitsstrom
- COM + orange für Ruhestrom
Die Außeneinheit arbeitet nur als Schalter, auch potentialfreier Kontakt genannt. Die Außeneinheit liefert also selbst keinen Strom an den Türöffner. Im Stromkreis muss daher immer eine separate Stromquelle vorhanden sein.
Hier finden Sie auch weitere Informationen zum Anschluss von Türöffnern oder Toren.
Anschlussmöglichkeiten Internetmodul
An das Internetmodul können folgende Komponenten angeschlossen werden:
- 15-V-DC-Netzteil
- Außeneinheit 1 und optional: Bildschirm 1
- Rot (AD1) – Audio
- Weiß (VD1) – Video
- Blau (GND) – Stromversorgung negativ
- Gelb (PWR1) – Stromversorgung positiv
- Außeneinheit 2 und optional: Bildschirm 2
- Rot (AD2) – Audio
- Weiß (VD2) – Video
- Blau (GND) – Stromversorgung negativ
- Gelb (PWR2) – Stromversorgung positiv
- Ring + und Ring -: Hier kann ein vorhandener AC- oder DC-Gong oder der Funksender DS6604 angeschlossen werden.
- Ring +: schwarz
- Ring -: gelb
- COM/NO: Zum Anschluss eines Tors oder Türöffners vom Typ Arbeitsstrom. Die Entriegelungszeit beträgt 0,5 Sekunden.
- Bildschirm: VD-IN / AD-IN / GND / DATA: Verwenden Sie diesen Anschluss, wenn die Außeneinheit zuerst zum Bildschirm und danach vom Bildschirm zum Internetmodul geht.
- MicroSD-Karte
- RJ45-Netzwerkkabel
Produktbeschreibung
- Solide, wetterfeste Außeneinheit (IP65) in kompaktem Format. Aus einer sehr soliden Zink-Aluminium-Legierung.
- Inklusive 30°-Eckhalterung, die Außeneinheit kann aber auch flach an der Wand montiert werden.
- Hochauflösende Kamera: 2 MP FHD 1080P, mit 120 Grad Blickwinkel.
- Mit Nachtsicht durch 6 Infrarot-LEDs neben der Kamera.
- Der LED-Ring um die Klingeltaste ist beleuchtet.
- Mit Klingelbestätigung: kurzer Ton aus der Außeneinheit nach Drücken der Klingeltaste. Kann auch ausgeschaltet werden.
- Führen Sie von der Außeneinheit ein 4-Draht-Kabel zum Internetmodul und schließen Sie das Modul mit dem mitgelieferten Steckernetzteil an 15 V an. Die Außeneinheit wird vom Modul mit Strom versorgt.
- Verlängern Sie das 4-Draht-Kabel in der Montagehalterung oder führen Sie das 40 cm lange und 5 mm dicke Kabel aus der Außeneinheit nach innen, um es dort zu verlängern. Bei einem Kabel über 20 m verwenden Sie ein Koaxialkabel.
- Verbinden Sie das Internetmodul per Netzwerkkabel oder im Haus über ein 2,4- oder 5-GHz-WLAN mit dem Internet-Router für eine maximal stabile Internetverbindung.
- Smart Life (Tuya) App: empfängt Push-Benachrichtigungen, kommuniziert mit Besuchern, macht zusätzliche Aufnahmen und öffnet Türen oder Tore.
- Universelle, kostenlose Smart Life-App (über 10 Millionen Downloads), entwickelt vom börsennotierten Unternehmen Tuya (USA), DSGVO-konform und kompatibel mit Hunderten smarten Geräten anderer Hersteller.
- Monitoring-Funktion in der App: sehen Sie durch die Kamera, ohne dass geklingelt wird.
- Automatische oder manuelle Aufnahme von Videos und Fotos, kostenlos auf einer im Internetmodul eingesteckten 32-GB-SD-Karte (max. 128 GB) gespeichert. Daueraufnahme, nur bei Klingeln/Bewegung oder abschaltbar.
- Bewegungsmelder mit Personenerkennung, einstellbarer Empfindlichkeit und Aktivitätszone; Push-Benachrichtigung bei Bewegung.
- Es können zwei Außeneinheiten an das Modul angeschlossen werden. Klingelt jemand an Außeneinheit 1 oder 2, erhalten Sie eine Push-Benachrichtigung der App auf Ihrem Telefon, sodass Sie den Anruf annehmen, sehen, wer klingelt, und ein Gespräch führen können. Mit der Switch-Taste in der App wechseln Sie zwischen Außeneinheit 1 und 2. So können Sie über die App live das Kamerabild von Außeneinheit 1 oder 2 sehen. Achtung: Aufnahmen können nur auf der SD-Karte im Modul von Außeneinheit 1 gespeichert werden.
- Öffnen Sie während einer aktiven Videoverbindung eine Tür oder ein Tor über die App.
- Schloss oder Tor anschließbar sowohl an der Außeneinheit als auch am Internetmodul.
1. An der Außeneinheit: Sowohl Ruhestrom- als auch Arbeitsstromschaltungen möglich. Potentialfreier Kontakt: Die Außeneinheit ist nur ein Schalter und liefert keinen Strom. Standard-Entriegelungszeit: 5 Sek. Die Entriegelungszeit ist nur einstellbar, wenn ein Bildschirm angeschlossen ist.
2. Am Internetmodul: Nur Arbeitsstromschaltung möglich. Potentialfreier Kontakt: Das Modul ist nur ein Schalter und liefert keinen Strom. Standard-Entriegelungszeit: 0,5 Sek. Diese ist nicht einstellbar, auch nicht über den Bildschirm. - Ein Touchscreen kann zum Internetmodul hinzugefügt werden.
- Eine zweite Außeneinheit kann zum Internetmodul hinzugefügt werden.
- Es gibt drei Möglichkeiten, einen zusätzlichen Gong zu dieser Außeneinheit hinzuzufügen:
- Schließen Sie einen vorhandenen AC/DC-Gong mit 2 Drähten an das Internetmodul an (max. AC/DC 30 V, 4 A).
- Schließen Sie den RF-433-MHz-Funkgongsender DS6604 mit zwei Drähten an das Internetmodul an, um den Funkgong DS6603 läuten zu lassen (maximal 4 Gongs).
- Verbinden Sie den Gong DS6603 mit einem 2,4-GHz-WLAN und richten Sie in der Smart Life-App ein Smart-Szenario ein, damit der Gong läutet, sobald geklingelt wird (oder eine Bewegung erkannt wird). Sobald der Gong DS6603 mit dem WLAN verbunden ist, lässt er sich durch verschiedene Tür-/Fenstersensoren, Bewegungsmelder und andere Sensoren zu einer Alarmanlage erweitern. Eine Übersicht aller verfügbaren Sensoren finden Sie beim Alarmsystem.
Elektrischer Türöffner
Es gibt zwei Anschlussmöglichkeiten für ein Schloss oder Tor:
1. Schloss oder Tor kabelgebunden an der Außeneinheit angeschlossen
- An die Außeneinheit kann ein elektrischer Türöffner oder ein Tor angeschlossen werden. Dabei ist sowohl ein Arbeitsstrom– als Ruhestromtyp möglich.
- Die Außeneinheit schaltet nur maximal 15V AC/DC, 1A und liefert selbst keinen Strom an den Türöffner oder das Tor. Der Türöffner bzw. das Tor benötigt daher eine eigene Stromversorgung.
- Die Entriegelungszeit beträgt 5 Sekunden und ist nicht einstellbar, wenn kein Bildschirm angeschlossen ist.
- Während einer aktiven Videoverbindung mit der App kann das Schloss oder Tor per Tastendruck in der App geöffnet werden.
2. Schloss oder Tor kabelgebunden am Internetmodul angeschlossen
- An das Internetmodul kann ein Schloss oder Tor angeschlossen werden, Typ: Arbeitsstrom.
- Die Außeneinheit schaltet nur maximal 36V AC/DC, 4A und liefert selbst keinen Strom an das Schloss oder Tor. Das Schloss bzw. Tor benötigt daher eine eigene Stromversorgung.
- Die Entriegelungszeit beträgt 0,5 Sekunden und ist nicht einstellbar.
- Während einer aktiven Videoverbindung mit der App kann das Schloss oder Tor per Tastendruck in der App geöffnet werden.
Funktionen des Bewegungsmelders
In der App lässt sich bei diesem Modell Folgendes einstellen:
- Stellen Sie in der App ein, ob die App einen Push-Hinweis sendet, sobald eine Bewegung zu sehen ist
- Stellen Sie am Bildschirm die Empfindlichkeit des Bewegungsmelders ein (niedrig/mittel/hoch)
- Schalten Sie am Bildschirm die Personenerkennung ein – für Benachrichtigungen & Aufnahmen nur dann, wenn die Kamera teilweise oder vollständig eine Person sieht
- Legen Sie in der App eine Aktivitätsregion (Überwachungsbereich) ein, um nur bei Bewegungen in diesem Bereich Benachrichtigungen über die App zu erhalten
- Bewegungsaufnahmen nur innerhalb eines Zeitraums mit festgelegter Start- & Endzeit
Zum Bewegungsmelder:
- Erwarten Sie nicht zu viel: Mit einer Türklingel, die draußen hängt, lassen sich Bewegungen kaum zu 100 % genau erkennen. Draußen bewegt sich nämlich viel: Menschen, Tiere, Blätter, Fahrzeuge usw. Deshalb wird es immer zu viele oder zu wenige Bewegungsmeldungen geben.
- Hilfreich kann es sein, die Kamera auf einen Bereich mit wenig Bewegung auszurichten, etwa eine Wand. Letztlich ist eine zuverlässige Erkennung aber nur mit aktiver Bilderkennung und dem Einsatz von KI möglich. Dafür ist jedoch eine Internetverbindung nötig, und die Kamerabilder müssten ständig in die Cloud und an einen zentralen Server gestreamt werden. So könnte die KI live mitsehen und lernen, welche Bewegungen in Ihrer Situation relevant sind – zum Beispiel durch Gesichtserkennung. Fraglich ist jedoch, ob das überhaupt legal ist. Wir meinen: nein. Grundsätzlich dürfen Sie eine Kamera nicht dauerhaft auf den öffentlichen Raum richten, geschweige denn ständig Aufnahmen machen und diese an KI-Systeme weitergeben. Deshalb verkaufen wir keine Produkte, die diese KI-Technologie nutzen.
| Türklingelfarbe: | Silber, Schwarz |
|---|
VIDEOS
TABELLE MIT TECHNISCHEN DATEN
| Modell | DS6700 |
| Preis & Link | |
| Empfehlung | |
| Monitortyp | Funktioniert auch ohne Monitor. Ein Monitor kann optional ergänzt werden. |
| Zusätzliche Außeneinheit oder Bildschirm möglich | Max. 2 x Außeneinheit; Max. 4 x Monitor. |
| Verbindungsart zwischen Außeneinheit und Monitor | 4-Draht-Kabel von der Außeneinheit zum Internetmodul. Verbindung mit Verlängerungskabel in der Winkelhalterung oder im Haus. Aus der Türklingel kommt ein 40 cm langes, 5 mm dickes Kabel. |
| Maximale Länge und Kabeltyp | Max. Kabellänge von der Außeneinheit zu Modul und Monitor: 100 Meter. 4-adriges Kabel mit mindestens 0,5 mm Aderquerschnitt. Bei einer Entfernung >20 m ist ein Koaxialkabel nötig. |
| Internetverbindung | Das Modul kann per 2,4- oder 5-GHz-WLAN oder Netzwerkkabel mit dem Internet verbunden werden. Fällt die Internetverbindung aus, ist die Verbindung mit der App nicht mehr möglich. Daher empfiehlt sich ein RF-433-MHz-Gong und/oder ein Bildschirm, um auch bei Internetausfall einen Gong zu hören und zu sehen, wer klingelt. |
| App | Smart Life (Tuya), iOS- & Android-App |
| Audioverbindung | Duplex-Gegensprechen: gleichzeitig sprechen und hören. |
| Stromversorgung Außeneinheit | Außeneinheit wird vom Modul über das 4-Draht-Kabel mit Strom versorgt. Das Modul muss an das mitgelieferte 15V-DC-1A-Netzteil angeschlossen werden. |
| Stromversorgung Monitor | Entfällt. |
| Montage Monitor | Entfällt. |
| Montage Außeneinheit | Flach an der Wand oder in einer Ecke. 30-Grad-Eckmontagehalterung im Lieferumfang. |
| Speicherung der Aufnahmen | Speicherung auf 32-GB-microSD-Karte im Modul (max. 128 GB), 32-GB-SD-Karte im Lieferumfang. Macht Videos bei Bewegungen & von der klingelnden Person plus ein Foto. Aufnahmen können per App, durch Einstecken der SD-Karte in einen PC oder über den ggf. vorhandenen Bildschirm angesehen werden. Die Aufnahme kann abgeschaltet werden. Speicherung auf einem NAS ist nicht möglich. |
| Monitoring-Funktion | Ja |
| Bewegungsmelder | Sobald die Türklingel eine Bewegung erkennt und aufzeichnet, kann die App eine Push-Nachricht senden. Funktioniert auf Basis der von der Kamera erkannten Bewegungen. Kann auch komplett ausgeschaltet oder nach Zeitplan ein-/ausgeschaltet werden. Die Empfindlichkeit ist in 3 Stufen einstellbar. Bei Bewegung wird ein Video auf der SD-Karte im Modul gespeichert. |
| Kameraauflösung | 2MP FHD 1920x1080 (1080P) |
| Blickwinkel | 120° |
| Wetterfestigkeit | Ja, IP65. Gehäuse der Außeneinheit aus Metall: Zink-/Aluminiumlegierung. |
| Klingeltöne | Die App sendet eine Benachrichtigung. Der Ton der Benachrichtigung ist eine Einstellung von Android bzw. iOS. Ggf. Bildschirm: 13 Klingeltöne, 9 Lautstärkestufen, Klingeldauer einstellbar (10–60 Sek.), Lautstärke & Dauer einstellbar, stummschaltbar. Eigener Klingelton möglich. |
| Namensschild | - |
| Klingelbestätigung | LED leuchtet heller & ein Ton kann erklingen. Ton kann ein- oder ausgeschaltet werden. |
| Diebstahlschutz | - |
| Nachtsicht | - |
| Schloss / Tor anschließbar | Max. 2: 1. verdrahtet an der Außeneinheit: - NO/COM/NC: Arbeitsstrom oder Ruhestrom; potenzialfreier Kontakt: max. AC/DC 15V, 1A. (Bildschirm oder Außeneinheit kann 15V liefern) - Entriegelungszeit: über den Bildschirm einstellbar. 2. Verdrahtet zum Modul: - NO/COM: Arbeitsstrom oder Ruhestrom; potenzialfreier Kontakt: max. AC/DC 15V, 1A. - Entriegelungszeit: 0,5 Sek.; nicht einstellbar. Schloss/Tor öffnen über: - Bildschirm - App |
| Gong anschließbar | - Mit Internetverbindung: DS6603 WLAN-Gong mit Smart-Szene in der App. - Anschluss eines verdrahteten/vorhandenen Gongs oder des Funksenders DS6604 am Modul ist möglich. |
| Abmessungen | - Außeneinheit: 131 x 46 x 20 mm - Internetmodul: 110x80x25 mm - Bildschirm: 216 x 129 x 10 mm |
| Menüsprachen | Niederländisch, Englisch, Deutsch, Französisch, Spanisch, Italienisch, Portugiesisch |
| Modell | DS6700 |
| __________________________________ | __________________________________ |
LIEFERUMFANG
Dieses Paket besteht aus:
- 1 x Außeneinheit DS7590 (silber) oder DS7591 (schwarz)
- 1 x Montagehalterung
- 1 x Eckhalterung
+
- 1 x Internetmodul – Doorsafe 6701
- 1 x 32-GB-microSD-Karte
- 1 x 15-V-DC-Netzteil für die Steckdose
- Kabel mit Steckern
- 2 x Doorsafe-Aufkleber
FAQ
6700
Es gibt 3 Möglichkeiten, Kabel miteinander zu verbinden:
- Kabel verdrillen und mit Isolierband abdecken
- Kabel mit Schnellverbindern verbinden
- Kabel mit Lötverbinder-Schrumpfschlauch und Heißluftfön verbinden
Beispiele sehen Sie in diesen Videos:
Dafür lassen sich diese Produkte verwenden:
- WEISS
- leuchtet: Internetmodul hat Strom (muss also immer leuchten)
- ROT
- langsam blinken: bereit zur Verbindung mit der App
- schnell blinken: Verbindung mit der App wird hergestellt / Internetverbindung unterbrochen
- GRÜN:
- leuchtet: per Netzwerkkabel mit dem Internet verbunden
- BLAU:
- leuchtet: per WLAN mit dem Internet verbunden
- Reset lang: Drücken Sie 5 Sek. auf die Reset-Taste
- Nach einem Reset leuchten diese zwei Farben: Weiß (weil das Modul Strom hat) & Rot blinkt langsam. Sobald die App das Modul im Netzwerk gefunden hat, blinkt es schnell rot. Ist das Koppeln gelungen, leuchtet Blau, wenn per WLAN verbunden wurde, oder Grün, wenn mit einem Netzwerkkabel verbunden wurde.
- Reset kurz: Stellen Sie eine eventuelle Verzögerung ein, wie lange es dauert, bis eine Push-Nachricht gesendet wird:
- Drücken Sie jeweils kurz auf die Reset-Taste am Internetmodul:
- Nur weiße LED an: 0 Sek. Verzögerung
- Weiße & rote LED an: 15 Sek. Verzögerung
- Weiße & rote & grüne LED an: 30 Sek. Verzögerung
- Weiße & rote & grüne & blaue LED an: 45 Sek. Verzögerung
- Drücken Sie jeweils kurz auf die Reset-Taste am Internetmodul:
-
- Wählen Sie also 1 dieser Optionen. Warten Sie danach 5 Sek., um die Auswahl zu bestätigen.
- Reset kurz: Stellen Sie eine eventuelle Verzögerung ein, wie lange es dauert, bis eine Push-Nachricht gesendet wird:
- Drücken Sie jeweils kurz auf die Reset-Taste am Internetmodul:
- Nur weiße LED an: 0 Sek. Verzögerung
- Weiße & rote LED an: 15 Sek. Verzögerung
- Weiße & rote & grüne LED an: 30 Sek. Verzögerung
- Weiße & rote & grüne & blaue LED an: 45 Sek. Verzögerung
- Drücken Sie jeweils kurz auf die Reset-Taste am Internetmodul:
-
- Wählen Sie also 1 dieser Optionen. Warten Sie danach 5 Sek., um die Auswahl zu bestätigen.
Halten Sie die Reset-Taste nicht zu lange gedrückt, sonst wird das Internetmodul vollständig zurückgesetzt:
- Reset lang: Drücken Sie 5 Sek. auf die Reset-Taste
- Nach einem Reset leuchten diese zwei Farben: Weiß (weil das Modul Strom hat) & Rot blinkt langsam. Sobald die App das Modul im Netzwerk gefunden hat, blinkt es schnell rot. Ist das Koppeln gelungen, leuchtet Blau, wenn per WLAN verbunden wurde, oder Grün, wenn mit einem Netzwerkkabel verbunden wurde.
- WEISS
- leuchtet: Internetmodul hat Strom (muss also immer leuchten)
- ROT
- langsam blinken: bereit zur Verbindung mit der App
- schnell blinken: Verbindung mit der App wird hergestellt / Internetverbindung unterbrochen
- GRÜN:
- leuchtet: per Netzwerkkabel mit dem Internet verbunden
- BLAU:
- leuchtet: per WLAN mit dem Internet verbunden
Ja, mit Hilfe des POE-Adapters DS4975
Sie können also nicht auf der Seite des Routers sowohl Strom als auch Internet auf das Netzwerkkabel geben und dann den RJ45-Stecker direkt in das Internetmodul stecken oder an den Bildschirm anschließen und so den Bildschirm oder das Modul mit Internet und Strom versorgen. Dafür benötigen Sie einen Adapter auf der Seite des Routers und auf der Seite des Bildschirms bzw. Internetmoduls.
Das funktioniert also wie folgt:
Auf der Seite des Routers:
- Stecken Sie den RJ45-Stecker des POE-Adapters DS4975 im Router
- Schließen Sie das 15-V-DC-Netzteil an den POE-Adapter an (schneiden Sie den Stecker ab)
- Stecken Sie das Netzwerkkabel, das zur Türklingel führen soll, in den POE-Adapter
Auf der Seite des Bildschirms oder des Internetmoduls:
- Stecken Sie das Netzwerkkabel, das vom Router kommt, in den POE-Adapter
- Schließen Sie den abgeschnittenen Stecker an den POE-Adapter an und stecken Sie den Stecker in das Internetmodul oder den Bildschirm
- Stecken Sie den RJ45-Stecker des POE-Adapters in das Internetmodul oder in den RJ45-Adapter am Stecker des Bildschirms (bei einem Bildschirm ist das direkte Verbinden der Kabel auch möglich, siehe unten)
Wenn hinter dem Bildschirm nicht genug Platz ist für die RJ45-Adapter, schneiden Sie den Stecker des RJ45-Adapters ab. Stellen Sie anschließend direkte Verbindungen zwischen den Drähten des Netzwerkkabels und denen des Steckers her. Das geht mit Verbindern wie auf dem Foto, mit Klebeband oder auf jede andere Art, Drähte miteinander zu verbinden.
Ausgehend vom Netzwerkkabel.
Links also die Farbe des Drahtes im Netzwerkkabel und rechts die Farbe des Drahtes des RJ45-Adapters.
- Weiß-Orange muss an sein Orange
- Orange muss an sein Blau
- Weiß-Grün muss an sein Schwarz
- Grün muss an sein Gelb
- Blau muss an sein Grün (nicht in Gebrauch)
- Weiß-Blau muss an sein Rot (nicht in Gebrauch)
- Weiß-Braun muss an sein Weiß (nicht in Gebrauch)
- Braun muss an sein Braun (nicht in Gebrauch)
Ausgehend vom RJ45-Adapter.
Links also die Farbe des Drahtes des RJ45-Adapters und rechts die Farbe des Drahtes im Netzwerkkabel.
- Orange muss an sein Weiß-Orange
- Blau muss an sein Orange
- Schwarz muss an sein Weiß-Grün
- Gelb muss an sein Grün
- Grün muss an sein Blau (nicht in Gebrauch)
- Rot muss an sein Weiß-Blau (nicht in Gebrauch)
- Weiß muss an sein Weiß-Braun (nicht in Gebrauch)
- Braun muss an sein Braun (nicht in Gebrauch)
Diese Informationen gelten vollständig für:
- DS6700
- DS6660
Diese Informationen gelten nur teilweise für:
DS7565: Ansehen von Aufnahmen & Ein-/Ausschalten von Bewegungsaufnahmen nur über den Bildschirm – Bewegungsmeldungen lassen sich in der App ein-/ausschalten
DS7700/7710: Ein-/Ausschalten von Bewegungsaufnahmen nur über den Bildschirm – Bewegungsaufnahmen lassen sich in der App ansehen – Bewegungsmeldungen lassen sich in der App ein-/ausschalten
- Reset lang: Drücken Sie 5 Sek. auf die Reset-Taste
- Nach einem Reset leuchten diese zwei Farben: Weiß (weil das Modul Strom hat) & Rot blinkt langsam. Sobald die App das Modul im Netzwerk gefunden hat, blinkt es schnell rot. Ist das Koppeln gelungen, leuchtet Blau, wenn per WLAN verbunden wurde, oder Grün, wenn mit einem Netzwerkkabel verbunden wurde.
- Reset kurz: Stellen Sie eine eventuelle Verzögerung ein, wie lange es dauert, bis eine Push-Nachricht gesendet wird:
- Drücken Sie jeweils kurz auf die Reset-Taste am Internetmodul:
- Nur weiße LED an: 0 Sek. Verzögerung
- Weiße & rote LED an: 15 Sek. Verzögerung
- Weiße & rote & grüne LED an: 30 Sek. Verzögerung
- Weiße & rote & grüne & blaue LED an: 45 Sek. Verzögerung
- Drücken Sie jeweils kurz auf die Reset-Taste am Internetmodul:
-
- Wählen Sie also 1 dieser Optionen. Warten Sie danach 5 Sek., um die Auswahl zu bestätigen.
- WEISS
- leuchtet: Internetmodul hat Strom (muss also immer leuchten)
- ROT
- langsam blinken: bereit zur Verbindung mit der App
- schnell blinken: Verbindung mit der App wird hergestellt / Internetverbindung unterbrochen
- GRÜN:
- leuchtet: per Netzwerkkabel mit dem Internet verbunden
- BLAU:
- leuchtet: per WLAN mit dem Internet verbunden
Letztes Update: 15. Nov. 2021.
Dies ist ein Update für die Doorsafe 6701.
Dies ist das Internetmodul z. B. der Pakete DS6700 und DS6750.
- neue Option in der App: Sie können sowohl dauerhaft aufnehmen als auch nur Ereignisse (wie Klingeln und Bewegungen)
- neue Option in der App: verbesserte Funktionen für den Bewegungsmelder: Einstellen eines Aktivitätsbereichs und Personenerkennung
- neue Funktion: die Möglichkeit, künftig Updates aus der Ferne (OTA – Over the Air) durchzuführen
Das Update auf die Firmware-Version V1.2.11 funktioniert wie folgt:
- laden Sie diese ZIP-Datei auf Ihren PC herunter
- entpacken Sie die ZIP-Datei; sie enthält 3 Dateien
1.EA005C_APP.bin
2.EA005C_config.txt
3.UPGRADE.txt - nehmen Sie die SD-Karte aus dem Internetmodul und stecken Sie sie in den PC
- kopieren Sie die 3 Dateien auf die SD-Karte
(auf der SD-Karte befinden sich verschiedene Ordner; legen Sie die 3 Dateien nicht in einen Ordner, sondern lose auf die SD-Karte) - trennen Sie das Internetmodul vom Strom
- stecken Sie die SD-Karte mit den 3 Dateien in das Internetmodul
- versorgen Sie das Internetmodul jetzt wieder mit Strom
- das Update startet jetzt, die 3 farbigen LEDs beginnen jetzt alle ungleich zu blinken
ACHTUNG: Sorgen Sie dafür, dass die Stromversorgung während des Updates nicht unterbrochen wird. - warten Sie 1 bis 2 Minuten, bis die 3 farbigen LEDs alle gleich zu blinken
- nehmen Sie die SD-Karte aus dem Internetmodul
- trennen Sie das Internetmodul vom Strom und schließen Sie es wieder an
- stecken Sie die SD-Karte wieder in das Internetmodul
- entfernen Sie das Internetmodul aus der App und fügen Sie es erneut hinzu
- prüfen Sie in der App, ob die Version V1.2.11 ist; das sollte sofort sichtbar sein
- formatieren Sie in der App die SD-Karte oder entfernen Sie mit dem PC die 3 Update-Dateien von der SD-Karte, sonst wiederholt sich das Update jedes Mal, wenn das Modul vom Strom getrennt wird
Der Ton, der aus der Türklingel kommt, nachdem jemand geklingelt hat, kann mit einem Update über die SD-Karte ausgeschaltet oder verlängert werden.
1. Keine Klingelbestätigung
Das Update auf keine Klingelbestätigung funktioniert wie folgt:
- laden Sie diese ZIP-Datei auf Ihren PC herunter
- entpacken Sie die ZIP-Datei; sie enthält 3 Dateien
1.EA005C_APP.bin
2.EA005C_config.txt
3.UPGRADE.txt - nehmen Sie die SD-Karte aus dem Internetmodul und stecken Sie sie in den PC
- kopieren Sie die 3 Dateien auf die SD-Karte
(auf der SD-Karte befinden sich verschiedene Ordner; legen Sie die 3 Dateien nicht in einen Ordner, sondern lose auf die SD-Karte) - trennen Sie das Internetmodul vom Strom
- stecken Sie die SD-Karte mit den 3 Dateien in das Internetmodul
- versorgen Sie das Internetmodul jetzt wieder mit Strom
- das Update startet nach 10 Sek.: die 3 farbigen LEDs beginnen jetzt alle ungleich zu blinken
ACHTUNG: Sorgen Sie dafür, dass die Stromversorgung während des Updates nicht unterbrochen wird. - warten Sie 1 bis 2 Minuten, bis die 3 farbigen LEDs alle gleich zu blinken
- nehmen Sie die SD-Karte aus dem Internetmodul
- trennen Sie das Internetmodul vom Strom und schließen Sie es wieder an
- stecken Sie die SD-Karte nach dem Start wieder in das Internetmodul
- prüfen Sie die Änderung
- formatieren Sie in der App die SD-Karte oder entfernen Sie mit dem PC die 3 Update-Dateien von der SD-Karte, sonst wiederholt sich das Update jedes Mal, wenn das Modul vom Strom getrennt wird
2. Lange Klingelbestätigung
Das Update auf eine lange Klingelbestätigung funktioniert wie folgt:
- laden Sie diese ZIP-Datei auf Ihren PC herunter
- entpacken Sie die ZIP-Datei; sie enthält 3 Dateien
1.EA005C_APP.bin
2.EA005C_config.txt
3.UPGRADE.txt - nehmen Sie die SD-Karte aus dem Internetmodul und stecken Sie sie in den PC
- kopieren Sie die 3 Dateien auf die SD-Karte
(auf der SD-Karte befinden sich verschiedene Ordner; legen Sie die 3 Dateien nicht in einen Ordner, sondern lose auf die SD-Karte) - trennen Sie das Internetmodul vom Strom
- stecken Sie die SD-Karte mit den 3 Dateien in das Internetmodul
- versorgen Sie das Internetmodul jetzt wieder mit Strom
- das Update startet nach 10 Sek.: die 3 farbigen LEDs beginnen jetzt alle ungleich zu blinken
ACHTUNG: Sorgen Sie dafür, dass die Stromversorgung während des Updates nicht unterbrochen wird. - warten Sie 1 bis 2 Minuten, bis die 3 farbigen LEDs alle gleich zu blinken
- nehmen Sie die SD-Karte aus dem Internetmodul
- trennen Sie das Internetmodul vom Strom und schließen Sie es wieder an
- stecken Sie die SD-Karte nach dem Start wieder in das Internetmodul
- prüfen Sie die Änderung
- formatieren Sie in der App die SD-Karte oder entfernen Sie mit dem PC die 3 Update-Dateien von der SD-Karte, sonst wiederholt sich das Update jedes Mal, wenn das Modul vom Strom getrennt wird
3. Kurze Klingelbestätigung
Das Update auf eine kurze Klingelbestätigung funktioniert wie folgt:
- laden Sie diese ZIP-Datei auf Ihren PC herunter
- entpacken Sie die ZIP-Datei; sie enthält 3 Dateien
1.EA005C_APP.bin
2.EA005C_config.txt
3.UPGRADE.txt - nehmen Sie die SD-Karte aus dem Internetmodul und stecken Sie sie in den PC
- kopieren Sie die 3 Dateien auf die SD-Karte
(auf der SD-Karte befinden sich verschiedene Ordner; legen Sie die 3 Dateien nicht in einen Ordner, sondern lose auf die SD-Karte) - trennen Sie das Internetmodul vom Strom
- stecken Sie die SD-Karte mit den 3 Dateien in das Internetmodul
- versorgen Sie das Internetmodul jetzt wieder mit Strom
- das Update startet nach 10 Sek.: die 3 farbigen LEDs beginnen jetzt alle ungleich zu blinken
ACHTUNG: Sorgen Sie dafür, dass die Stromversorgung während des Updates nicht unterbrochen wird. - warten Sie 1 bis 2 Minuten, bis die 3 farbigen LEDs alle gleich zu blinken
- nehmen Sie die SD-Karte aus dem Internetmodul
- trennen Sie das Internetmodul vom Strom und schließen Sie es wieder an
- stecken Sie die SD-Karte nach dem Start wieder in das Internetmodul
- prüfen Sie die Änderung
- formatieren Sie in der App die SD-Karte oder entfernen Sie mit dem PC die 3 Update-Dateien von der SD-Karte, sonst wiederholt sich das Update jedes Mal, wenn das Modul vom Strom getrennt wird
Ob die App bei einer Bewegung eine Meldung sendet, kann in der Smart Life App ein- oder ausgeschaltet werden.
Sobald dies aktiviert ist, kann auch eine Empfindlichkeit angegeben werden: niedrig, mittel, hoch.
Das funktioniert wie folgt:
- Öffnen Sie die Smart Life App
- Wählen Sie die Türklingel und starten Sie den Blick durch die Türklingel
- Wählen Sie oben rechts den Stift, um zu den Einstellungen zu gelangen
- Wählen Sie ‚Einstellungen Erkennungsalarm‘
- Schalten Sie „Bewegungserkennung Alarmschalter“ ein
- Geben Sie eine Empfindlichkeit an: Niedrig / Mittel / Hoch.
- Optional: Stellen Sie einen Zeitplan ein, wählen Sie eine Uhrzeit und ‚offen‘ für den Beginn der Bewegungsmeldungen und ‚geschlossen‘ für deren Ende
Seien Sie aber vorsichtig mit zu hohen Erwartungen, denn es ist schwierig, draußen ohne KI und Gesichtserkennung relevante Bewegungsmeldungen zu bekommen. Das Wichtigste dabei: Lassen Sie die Kamera auf etwas blicken, das sich nicht ständig bewegt, z. B. eine Mauer oder einen Zaun.
Ob die Türklingel Aufnahmen auf der SD-Karte speichert, kann in der Smart Life App ein- oder ausgeschaltet werden.
Sobald dies aktiviert ist, werden von Bewegungen und Klingelnden Videos gemacht.
Das funktioniert wie folgt:
- Öffnen Sie die Smart Life App
- Wählen Sie die Türklingel und starten Sie den Blick durch die Türklingel
- Wählen Sie oben rechts den Stift, um zu den Einstellungen zu gelangen
- Wählen Sie Memory card settings
- Schalten Sie den „SD-Karten-Aufnahmeschalter“ ein
- Optional: Stellen Sie einen Zeitplan ein, wählen Sie eine Uhrzeit und ‚offen‘ für den Beginn der Aufnahmen und ‚geschlossen‘ für deren Ende
SCHRITT 1
- Wählen Sie Kameraüberwachung
- Wählen Sie Smart Doorbell
SCHRITT 2
- Wählen Sie WiFi Mode
SCHRITT 3
- Wählen Sie Blink Slowly
SCHRITT 4
- Verbinden Sie das Smartphone mit einem 2,4-GHz-Netzwerk
- Geben Sie Ihr eigenes WLAN-Passwort ein
SCHRITT 5
- Verbinden Sie das Smartphone mit einem WLAN-Netzwerk, das von der Türklingel ausgesendet wird. Dieses Netzwerk sieht so aus: SMARTLIFE-XXXX
Brauche ich überhaupt eine Türklingel mit Kamera?
Um einen Anruf auf Ihrem Telefon zu erhalten, wenn jemand klingelt – egal wo Sie gerade sind –, ist nicht unbedingt eine Kamera nötig. Mit einer GSM-Türklingel ohne Kamera können Sie ganz ohne Kamera, Internetverbindung oder App mit Ihrem Besucher sprechen. Damit entsteht bei Nachbarn oder Passanten gar nicht erst der Eindruck, dass Sie filmen oder aufzeichnen.
Wer zusätzlich sehen möchte, wer vor der Tür steht, oder die eigene Sicherheit erhöhen will, entscheidet sich häufig für eine Video-Türklingel oder eine Überwachungskamera am Eingang. Dann sollten Sie die folgenden rechtlichen Punkte kennen.
Was ist mit einer Kamera-Türklingel unproblematisch?
Eine Video-Türklingel, die nur nach dem Klingeln ein Livebild auf den Bildschirm oder in die App überträgt, ist im Grunde ein „digitaler Türspion“. Das kurze Anzeigen des Livebildes, um zu sehen, wer vor der Tür steht, gilt nach Auffassung der Datenschutzaufsichtsbehörden (Datenschutzkonferenz, DSK) in der Regel als unbedenklich, wenn die Kamera nur auf Klingeln aktiv wird, nur einen engen Bereich vor der Tür erfasst und nichts dauerhaft speichert.
Schwieriger wird es, sobald Bilder dauerhaft oder bewegungsgesteuert aufgezeichnet werden oder die Kamera Bereiche außerhalb Ihres eigenen Grundstücks erfasst.
Welche Gesetze gelten in Deutschland?
- DSGVO: Erfasst die Kamera nur Ihr eigenes, nicht öffentlich zugängliches Grundstück, fällt das meist unter die sogenannte Haushaltsausnahme (Art. 2 Abs. 2 lit. c DSGVO). Sobald die Kamera aber auch öffentlichen Raum (z. B. Gehweg oder Straße) erfasst, gilt nach der Rechtsprechung des Europäischen Gerichtshofs (Urteil vom 11.12.2014, C-212/13 „Ryneš“) die DSGVO. Die Aufzeichnung ist dann nur zulässig, wenn Ihr berechtigtes Interesse (z. B. Schutz vor Einbruch oder Sachbeschädigung) die Interessen der gefilmten Personen überwiegt (Art. 6 Abs. 1 lit. f DSGVO). Außerdem müssen Sie die Betroffenen informieren (Art. 13 DSGVO).
- BDSG: § 4 BDSG regelt die Videoüberwachung öffentlich zugänglicher Räume. Nach einem Urteil des Bundesverwaltungsgerichts (27.03.2019, 6 C 2.18) und Auffassung der Datenschutzaufsichtsbehörden ist für Privatpersonen und Unternehmen jedoch in erster Linie Art. 6 Abs. 1 lit. f DSGVO maßgeblich; die Abwägung ist im Ergebnis aber ähnlich streng.
- Allgemeines Persönlichkeitsrecht und Recht am eigenen Bild: Auch unabhängig vom Datenschutzrecht können Nachbarn oder Passanten Unterlassung verlangen, wenn sie gefilmt werden. Bildnisse dürfen außerdem grundsätzlich nur mit Einwilligung verbreitet oder öffentlich zur Schau gestellt werden (§ 22 Kunsturhebergesetz, KUG) – stellen Sie Aufnahmen von Personen also nicht ins Internet oder in soziale Netzwerke.
- Tonaufnahmen: Wer das nichtöffentlich gesprochene Wort eines anderen unbefugt aufnimmt, kann sich nach § 201 StGB strafbar machen. Wir empfehlen deshalb dringend, eine dauerhafte bzw. automatische Audioaufzeichnung zu deaktivieren. Die normale Gegensprechfunktion, wenn ein Besucher klingelt und Sie mit ihm sprechen, ist davon nicht betroffen.
Was sagen die Gerichte?
Nach ständiger Rechtsprechung des Bundesgerichtshofs (u. a. BGH, Urteil vom 16.03.2010, VI ZR 176/09) muss bei einer Videoanlage auf einem Privatgrundstück sichergestellt sein, dass weder der angrenzende öffentliche Bereich (Gehweg, Straße) noch Nachbargrundstücke oder ein gemeinsamer Zugang erfasst werden – es sei denn, ein überwiegendes Interesse des Betreibers rechtfertigt dies im Einzelfall. Schon eine Kamera, die so ausgerichtet ist, dass Nachbarn eine Überwachung ernsthaft befürchten müssen („Überwachungsdruck“), kann unzulässig sein. Richten Sie Ihre Kamera deshalb so aus, dass sie möglichst nur Ihren eigenen Eingangsbereich zeigt.
Mietwohnung oder Wohnungseigentum (WEG)
Wohnen Sie zur Miete oder in einer Eigentümergemeinschaft, gehören Hauseingang, Treppenhaus und Klingelanlage meist zu den gemeinsam genutzten Flächen. Eine Kamera, die diese Bereiche erfasst, sollten Sie nur nach Absprache bzw. mit Zustimmung des Vermieters oder mit einem Beschluss der Eigentümergemeinschaft installieren. Mitbewohner und Nachbarn haben ein schutzwürdiges Interesse, nicht bei jedem Betreten oder Verlassen des Hauses gefilmt zu werden. Auch eine Videoüberwachung durch die Gemeinschaft selbst ist nach dem BGH (Urteil vom 24.05.2013, V ZR 220/12) nur zulässig, wenn das Überwachungsinteresse überwiegt und die Ausgestaltung dem Schutzbedürfnis der Betroffenen ausreichend Rechnung trägt.
Praktische Tipps, wenn Sie aufzeichnen möchten
Bei allen Doorsafe-Produkten mit Kamera entscheiden Sie selbst, ob und wann Aufnahmen gemacht werden (z. B. nach dem Klingeln, bei Bewegungserkennung oder dauerhaft). Wenn Sie Aufnahmen aktivieren, beachten Sie bitte Folgendes:
- Erfassungsbereich begrenzen: Richten Sie die Kamera auf Ihren eigenen Eingangsbereich, nicht auf Gehweg, Straße oder Nachbargrundstücke. Nutzen Sie, sofern Ihr Gerät bzw. die App dies anbietet, Privatzonen (Privacy-Masken) zum Schwärzen von Bildbereichen und Bewegungszonen, damit nur der relevante Bereich ausgewertet wird. Welche Funktionen Ihr Modell bietet, finden Sie in der Bedienungsanleitung oder in den Einstellungen der App.
- Nur mit gutem Grund aufzeichnen: Ein berechtigtes Interesse kann z. B. bei einem konkreten Einbruchs- oder Vandalismusrisiko bestehen. Halten Sie den Grund für sich fest.
- Kurz speichern: Die Datenschutzkonferenz hält in der Regel eine Speicherdauer von höchstens 72 Stunden für angemessen; danach sollten Aufnahmen automatisch gelöscht werden, sofern kein konkreter Vorfall vorliegt.
- Hinweisschild anbringen: Weisen Sie gut sichtbar auf die Videoaufzeichnung hin, z. B. mit einem Hinweisschild oder Aufkleber mit Ihren Kontaktdaten und dem Zweck der Aufzeichnung (Art. 13 DSGVO). Muster für Hinweisschilder stellt die DSK in ihrer Orientierungshilfe „Videoüberwachung durch nicht-öffentliche Stellen“ bereit. Bringen Sie die Kamera offen und nicht versteckt an.
- Audio aus: Deaktivieren Sie die dauerhafte Tonaufzeichnung (siehe § 201 StGB).
- Nicht veröffentlichen: Teilen Sie Aufnahmen nicht in sozialen Netzwerken. Im Ernstfall übergeben Sie relevante Aufnahmen an die Polizei.
- Sicher und lokal speichern: Speichern Sie Aufnahmen möglichst lokal (z. B. auf einer microSD-Karte) und schützen Sie Gerät und App mit einem sicheren Passwort.
- Auskunft ermöglichen: Gefilmte Personen haben ein Recht auf Auskunft über die zu ihnen gespeicherten Daten.
- Mit den Nachbarn sprechen: Informieren Sie Nachbarn vorab über Ihre Kamera und zeigen Sie ggf. den Bildausschnitt. Das vermeidet Missverständnisse, Streit und Beschwerden bei der Datenschutzaufsichtsbehörde.
Ist Doorsafe verantwortlich?
Ob eine Kamera aufzeichnet, wohin sie gerichtet ist und wie lange Aufnahmen gespeichert werden, entscheidet allein der Nutzer. Die Verantwortung für einen rechtskonformen Einsatz liegt daher beim Betreiber der Kamera. Wir möchten Sie mit diesen Hinweisen dabei unterstützen, Ihre Kamera-Türklingel oder Überwachungskamera so einzusetzen, dass Ihre Sicherheit und die Privatsphäre anderer gleichermaßen geschützt sind.
Hinweis: Dieser Beitrag dient nur der allgemeinen Information und stellt keine Rechtsberatung dar. Die Zulässigkeit hängt immer vom Einzelfall ab. Im Zweifel wenden Sie sich an einen Rechtsanwalt oder an die Datenschutzaufsichtsbehörde Ihres Bundeslandes.
Option 1: Heißluftfön + Lötverbinder
Die schönsten, kompaktesten und wasserdichtesten Kabelverbindungen erstellen Sie mit diesem Produkt:
Option 2: Mit WAGO-Klemmen
- Kürzen Sie das Kabel aus der Türklingel
- Verbinden Sie die 4 Adern mit Verbindern
Das hängt vom Produkt ab. Siehe Produktinformationen.
(hier lesen Sie, wie Sie die Türklingel auf ein NAS streamen lassen)
Eine Videoaufnahme von 1 Minute braucht ca. 3 MB (Schätzwert, da dies davon abhängt, wie viel Bewegung im Bild ist).
Für 1 Woche ist eine 32-GB-SD-Karte nötig bei durchgehenden Aufnahmen.
Für 1 Monat ist eine 128-GB-SD-Karte nötig bei durchgehenden Aufnahmen.
Wenn der Ton aus dem Lautsprecher der Türklingel zu leise ist, kann das folgende Ursachen haben:
- Das Kabel ist zu lang oder nicht vom richtigen Typ. Hier finden Sie weitere Informationen zu Kabeln.
- Die Lautstärke an der Rückseite der Türklingel ist zu niedrig eingestellt. Drehen Sie den Lautstärkeregler mit einem Kreuzschlitzschraubendreher nach rechts für mehr Lautstärke:
Die Lautstärke des Bildschirms lässt sich während eines Anrufs im Menü einstellen:
Wenn ein Kabel zu lang ist, wird das Bild unscharf. Siehe auch das Beispiel unten.
Die Lösung besteht darin, das Videokabel abzuschirmen. Bei einem Koaxialkabel ist das der Fall: Ein Koaxialkabel besteht aus einem Kern, durch den das Videosignal läuft; um den Kern liegt eine Kunststoffisolierung und darum ein metallischer Schirm (Abschirmung). Über diesen Schirm kann der Minuspol der Spannung geführt werden.
A. 0 – 15 Meter: UTP-Netzwerkkabel
- Ein Netzwerkkabel ist ein sehr verbreitetes Kabel. Die Qualität kann jedoch unterschiedlich sein.
CAT5 ist die niedrigste Qualität, CAT5E ist schon besser. Eigentlich ist aber erst CAT6 von ausreichender Qualität. - Der Qualitätsunterschied: Die 8 Adern liegen im Kabel weiter auseinander. Das ist in der Herstellung teurer, verringert aber die gegenseitige Beeinflussung der Adern (Übersprechen bzw. Störungen). Bei CAT5 und CAT5E ist das Risiko von Ton- oder Bildproblemen zu groß, besonders bei längeren Kabeln.
- Wenn Sie ein Netzwerkkabel verwenden möchten, nutzen Sie bevorzugt ein CAT6-Kabel und verdrahten Sie wie folgt:
- Verwenden Sie z. B. diese Farbkombinationen:
- Braun – verbinden Sie diese mit Weiß (= Video)
- Braun Weiß – nicht verwenden
- Grün – verbinden Sie diese mit Gelb (= Strom +)
- Grün Weiß – nicht verwenden
- Blau – verbinden Sie diese mit Blau (= GND, Strom -)
- Blau – nicht verwenden
- Orange – verbinden Sie diese mit Rot (= Audio)
- Orange Weiß – nicht verwenden
B. 0 – 20 Meter: 4-adriges Kabel
- Kabellänge unter 20 Meter – verwenden Sie dieses Kabel: 4-adriges Kabel mit 0,5 mm Aderquerschnitt (RVV4x0,5 mm2)
- Schließen Sie das Kabel folgendermaßen an:
C. 0 – 100 Meter: 2-adriges Kabel + Koaxialkabel
- Diese Kabellösung liefert das beste Ergebnis, weil das Videosignal über den Innenleiter des Koaxialkabels läuft. Dieser ist durch Kunststoff und eine metallische Abschirmung geschützt. Über die Abschirmung läuft der Minuspol der Versorgung (auch Masse genannt).
- Kabellänge zwischen 20 und 100 Metern: Koaxialkabel + 2-adriges Kabel:
- Das können separate Kabel sein, also ein separates Koaxialkabel + ein separates 2-adriges Kabel. Oder ein „Siamese-Koaxialkabel“: ein Koaxialkabel mit zusätzlichem 2-adrigem Kabel:
- Lassen Sie Video Signal (VD1-Weiß) durch den Kern des Koaxialkabels laufen.
Lassen Sie – Strom (GND-Blau) durch den Schirm (Abschirmung) des Koaxialkabels laufen.
Lassen Sie das Audio (AD1-Rot) und + Strom (PWR1-Gelb) über ein 2-adriges Kabel führen.
D. Allgemeine Informationen
- Aus der Rückseite der Türklingel kommt ein 60 cm langes Kabel (früher 10 cm, inzwischen auf 60 cm verlängert).
- Hinten in den Bildschirm werden die mitgelieferten Stecker gesteckt. An den Steckern befinden sich 10 cm lange Adern, die anschließend mit dem längeren Kabel von der Türklingel zum Bildschirm verbunden werden.
- Das mitgelieferte 15-V-DC-Netzteil hat ein 1,5 Meter langes Kabel mit Stecker. Schneiden Sie dieses Kabel durch, um es mit einem beliebigen anderen 2-adrigen Kabel zu verlängern.
Mitgelieferte Stecker am Bildschirm, Drahtlänge: 10 cm.
Kabel an der Rückseite der Türklingel, Drahtlänge: 60 cm.
So werden Netzwerkkabel, Stromversorgung und Türklingel mit dem Bildschirm verbunden.
Kabel am Netzteil: 1,5 m; wie Sie das Kabel verlängern können, sehen Sie unten.
Drähte können auf verschiedene Weise verbunden werden:
1. Die Drähte miteinander verdrillen und anschließend mit Isolierband abkleben
2. Mit einem Verbinder oder einer Lüsterklemme
Das kann im Innenbereich erfolgen oder draußen in der Eckmontagehalterung.
