Quick Start Guide Doorsafe 6700
Schritt 1. – Alles zum Testen auf den Tisch legen.
Legen Sie alle Produkte auf den Tisch und testen Sie alles, bevor Sie mit der Montage beginnen.
Schritt 2. – Internetmodul mit der Türklingel verbinden.
Schließen Sie den blauen, roten, gelben und weißen Draht, die aus der Türklingel kommen, an den Stecker an, der beim Internetmodul liegt.

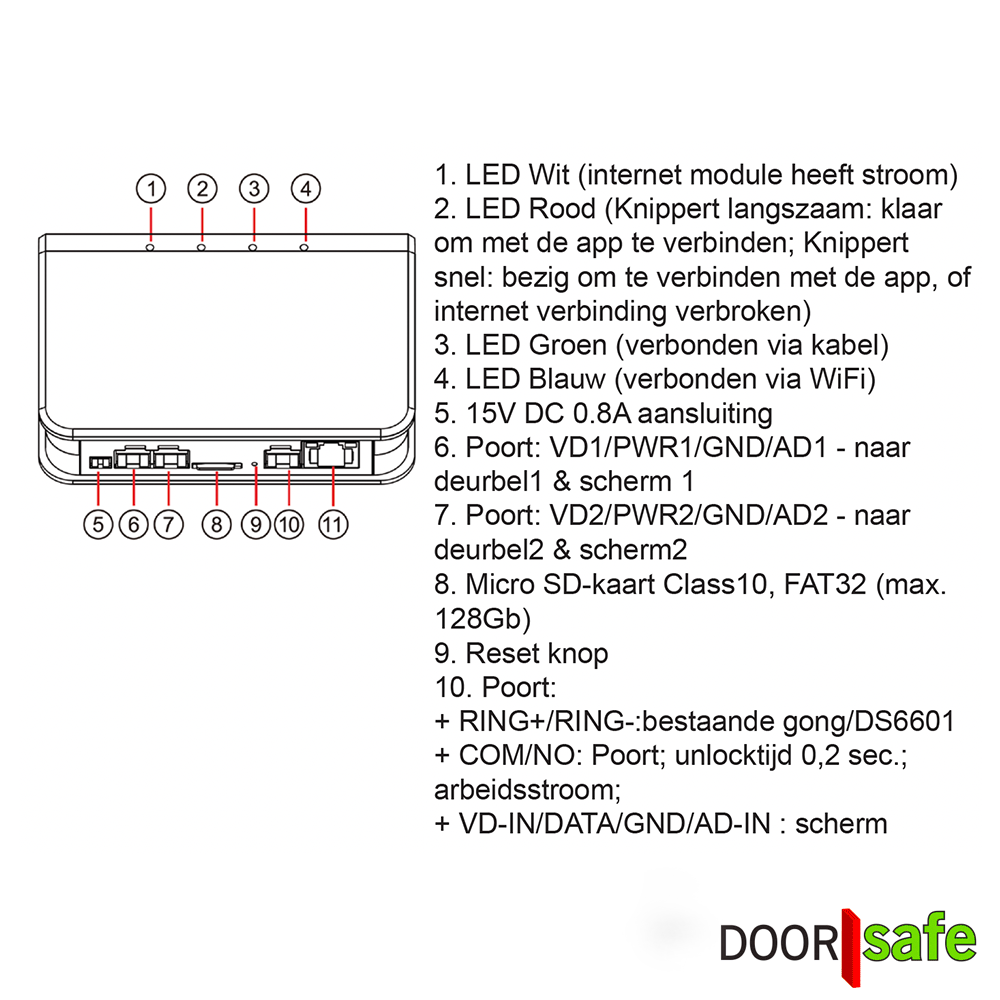

Stecken Sie den Stecker mit den zwei Enden in das Internetmodul in Anschluss VD1 (siehe Abbildung bei Nummer 6).
Schließen Sie die Türklingel an das eine Ende des Steckers an (und einen eventuellen Bildschirm an das andere Ende).

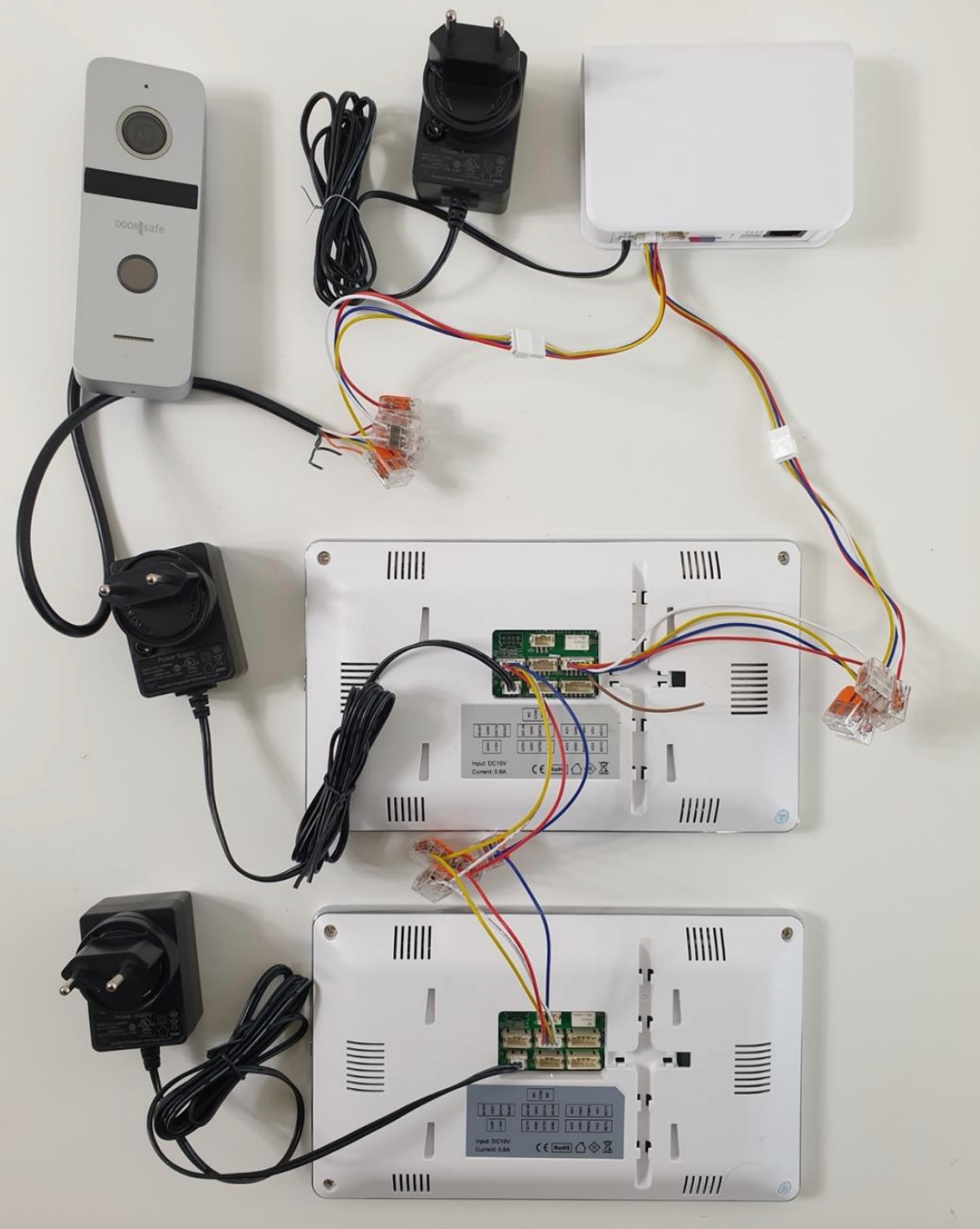

Bei der Montage der Türklingel können Sie die Verbindung in der Montagehalterung herstellen (siehe Foto).
Wählen Sie bei größeren Kabellängen ein siamesisches Koaxkabel und führen Sie das Videosignal (den weißen Draht) durch den Kern des Koaxkabels.
Weitere Informationen zu Kabeln, Kabellängen und dem Verbinden von Kabeln finden Sie hier.
Schritt 3. – Internetmodul an den Strom anschließen.
Stecken Sie das mitgelieferte Netzteil in Anschluss Nummer 5 (GND / +15V).
Im Video sehen Sie, wie das Stromkabel verlängert werden kann.
Schritt 4. – App herunterladen & Konto erstellen.
Installieren Sie die Smart Life App von Tuya
Schritt 5A. – Internetmodul mit dem Internet verbinden über WLAN (oder über ein Netzwerkkabel in Schritt 5B)
- Öffnen Sie die Smart Life
- Wählen Sie in der App +
- Wählen Sie ‘Kameraüberwachung’ und dann ‘Smart Doorbell’
- Wählen Sie in der App oben rechts ‘QR-Code’ und dann ‘WiFi Mode‘
- Wählen Sie AP mode
- Sorgen Sie dafür, dass Ihr Smartphone mit Ihrem 2,4-GHz-WLAN verbunden ist
- Geben Sie Ihr eigenes WLAN-Passwort ein und wählen Sie ‘Weiter’
- Verbinden Sie nun Ihr Smartphone per WLAN mit dem WLAN-Netzwerk, das das Internetmodul aussendet; der Name dieses Netzwerks beginnt mit SmartLife-xxxx.
- Kehren Sie zur App zurück und sehen Sie sich den Fortschritt an
- Wenn das Koppeln erfolgreich war: Geben Sie der Türklingel einen Namen
- Die Türklingel ist jetzt zur App hinzugefügt
Die genauen Schritte finden Sie in der Anleitung oder im Video.
Schritt 5B. – Internetmodul verbinden über ein Netzwerkkabel
- Stecken Sie den Netzwerkkabel-Adapter mit dem Netzwerkkabel in das Internetmodul
- Öffnen Sie die Smart Life App
- Wählen Sie in der App +
- Wählen Sie ‘Kameraüberwachung’ und dann ‘Smart Doorbell’
- Wählen Sie in der App oben rechts ‘QR-Code’ und dann ‘cable’
- Sorgen Sie dafür, dass Ihr Smartphone mit Ihrem 2,4-GHz-WLAN verbunden ist
- Geben Sie Ihr eigenes WLAN-Passwort ein und wählen Sie ‘Weiter’
- Fortschritt ansehen
- Geben Sie der Türklingel einen Namen
- Die Türklingel ist jetzt zur App hinzugefügt
Die genauen Schritte finden Sie in der Anleitung oder im Video.
Schritt 6. – Testen
Klingeln Sie an der Türklingel.
Die App muss eine Meldung anzeigen.
