Maße
- Maße Außenklingel ohne Regenschutz: 162 x 82 x 29 mm.
- Maße Außenklingel mit Regenschutz: 168 x 86 x 51 mm.
Anschlüsse
Die Außeneinheit hat diese Anschlüsse (grüner Block, Drähte mit einem kleinen Schlitzschraubendreher festschrauben):
- 2 x BUS: 2-Draht-Anschluss für die Verbindung mit dem Bildschirm oder dem Internetmodul. Die 2-Draht-Kabel können bis zu 300 Meter lang sein. Siehe dazu diesen Schaltplan.
- GATE NO/COM/NC: Zum Anschluss eines elektrischen Türöffners oder Tors (Arbeits- oder Ruhestrom).
- Potenzialfreier Kontakt: Erfordert ein separates Netzteil für die Schaltung und das Schloss (max. AC/DC 30 V, 4 A).
- Öffnungszeit: Einstellbar über den Bildschirm.
- LOCK – / LOCK +: Zum Anschluss eines elektrischen 12-V-DC-Türöffners (Arbeitsstrom).
- Wet Contact: Liefert 12 V DC, 0,7 A für das Schloss; kein separates Netzteil nötig.
- Öffnungszeit: Einstellbar über den Bildschirm.
- INPUT 1 / INPUT 2 / GND: Zum Anschluss eines Türkontakts oder Exit-Tasters.

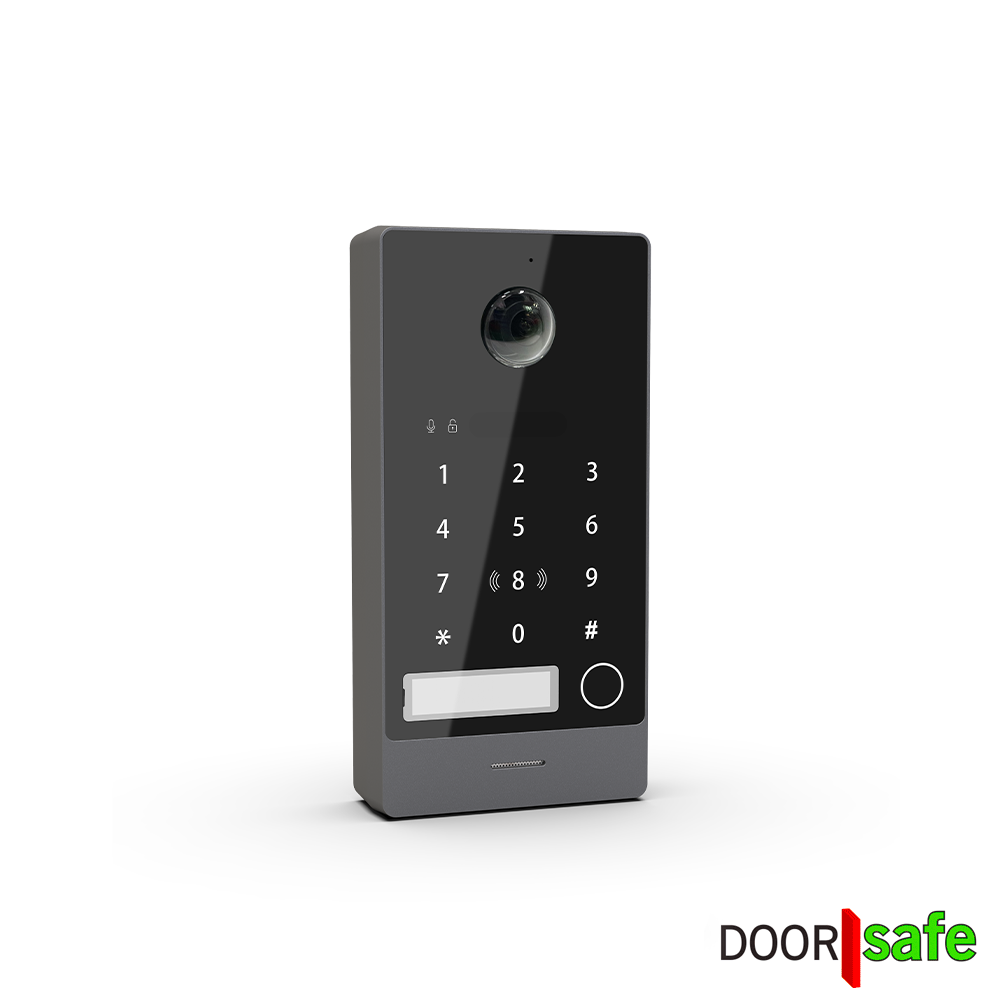

Technische Daten

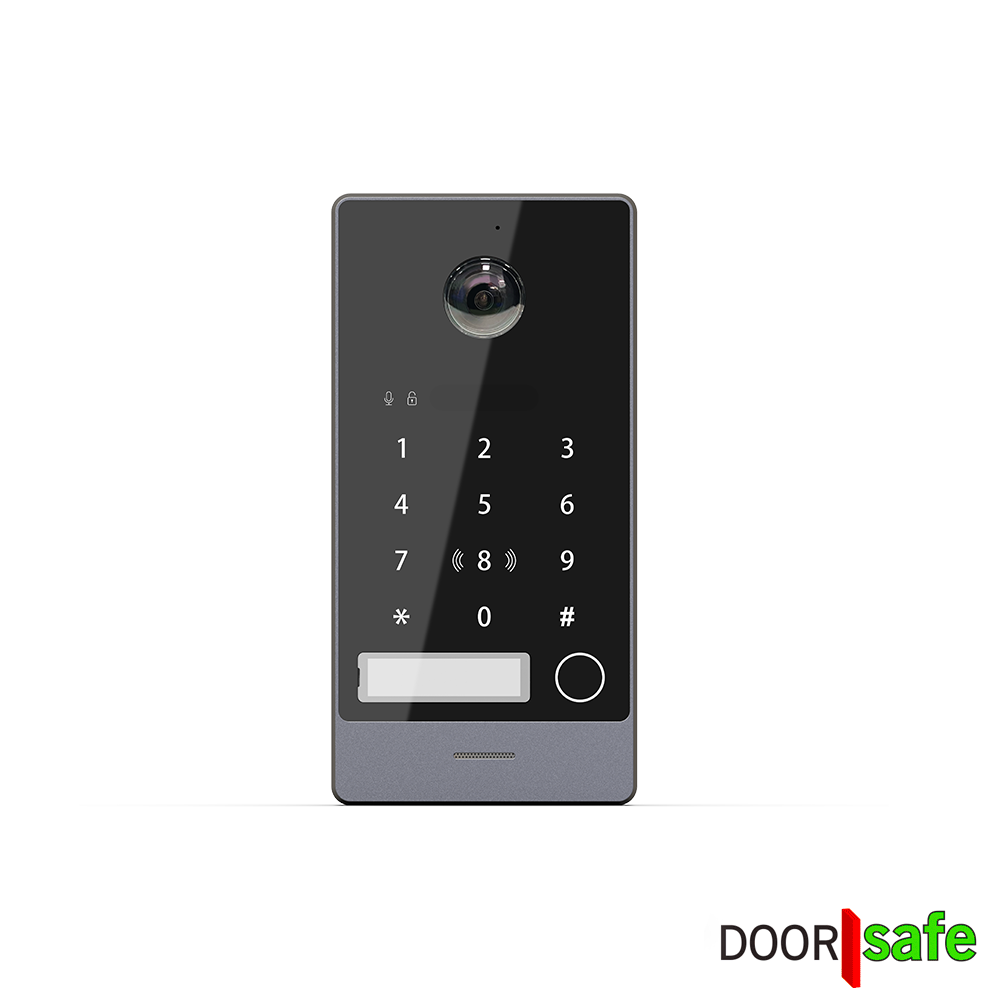

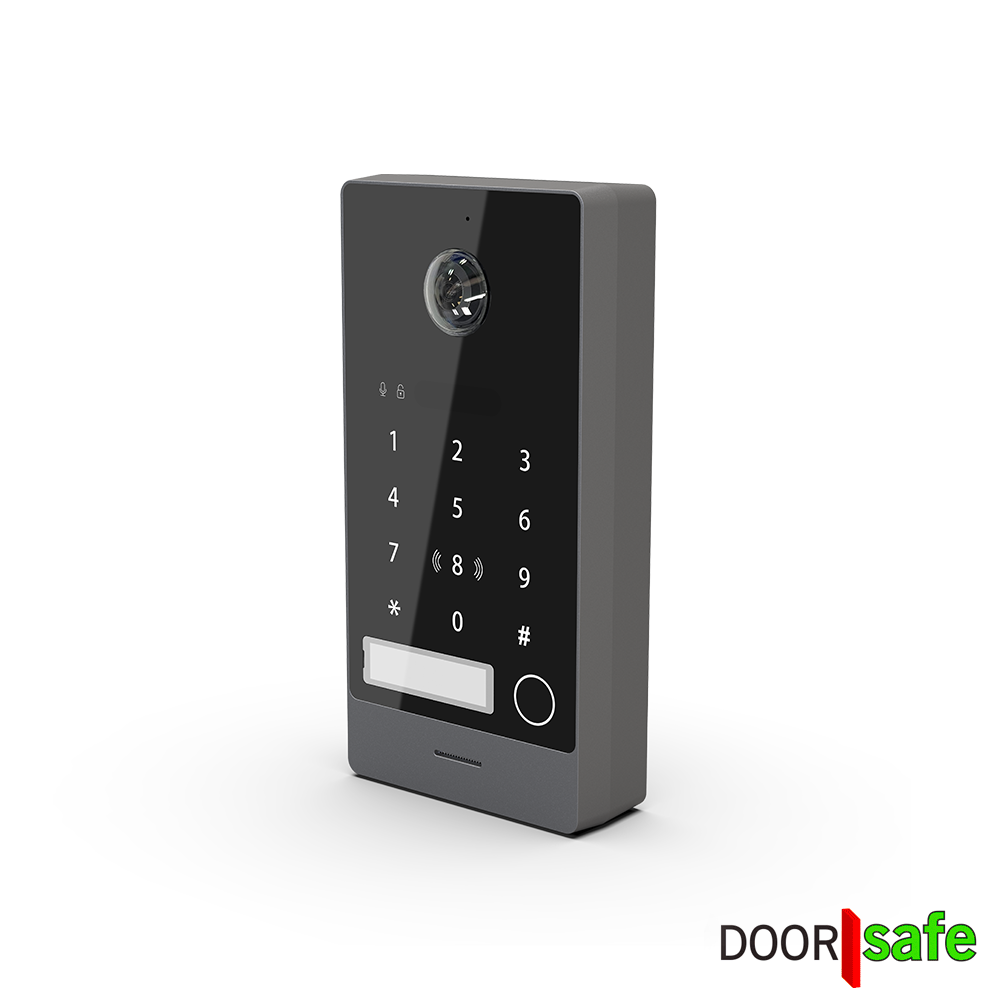

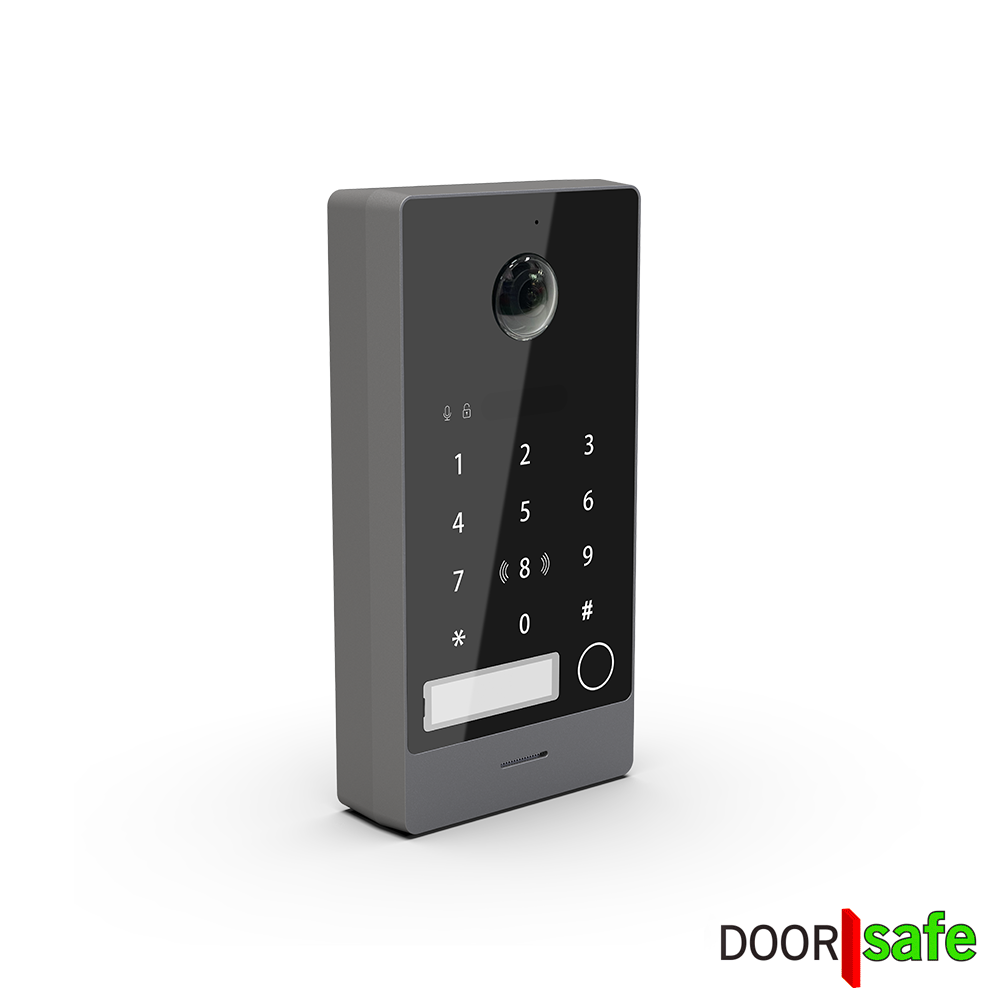

- Hochauflösende Kamera: 2 MP FHD 1080P mit 150° Blickwinkel.
- Gehäuse: Metall mit Kunststoff-Frontplatte.

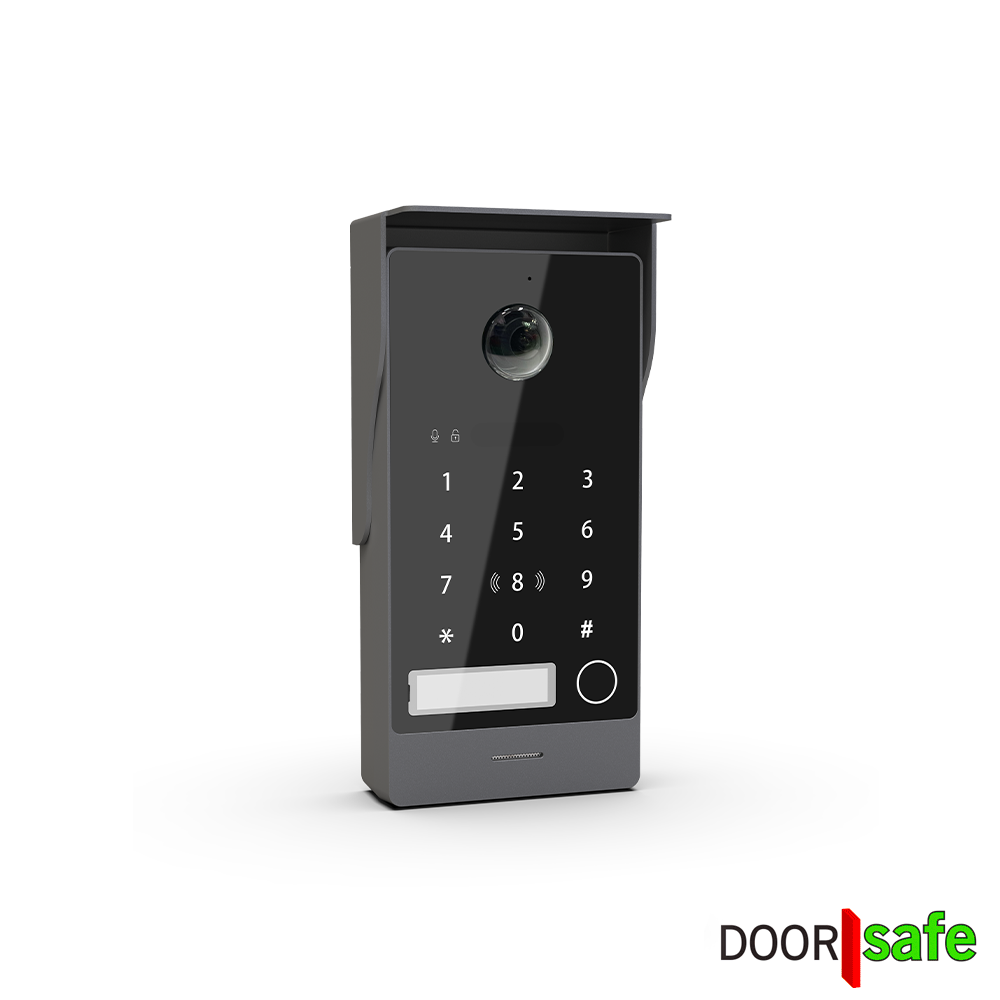

- Optionaler Regenschutz: Mitgelieferter Metall-Regenschutz für zusätzlichen Schutz, optional montierbar.
- Optionale Eckhalterung: Mitgelieferte Eckhalterung, optional montierbar. Der Blickwinkel ist groß, daher oft nicht nötig,
- Wetter-, wasser- und staubbeständig: IP65 / IK07.
- Nachtsicht: 6 Infrarot-LEDs.
- Diebstahlalarm: Wird die Türklingel von der Montageplatte entfernt, ertönt eine Sirene über den Lautsprecher der Außeneinheit und des Bildschirms.
- Beleuchtung: Tastenfeld, Namensschild und Klingeltaste sind beleuchtet.
- Tastenfeld für den Zutritt: Öffnen Sie angeschlossene Türen oder Tore durch Eingabe eines selbst gewählten PIN-Codes.
- GATE-Relais: Drücken Sie nach Eingabe des PIN-Codes * , um das GATE-Relais zu schalten.
- LOCK-Relais: Drücken Sie nach Eingabe des PIN-Codes # , um das LOCK-Relais zu schalten.
- PIN-Code-Einstellungen:
- PIN-Codes können 1 bis 6 Ziffern lang sein.
- Bis zu 99 verschiedene PIN-Codes lassen sich für verschiedene Benutzer anlegen.
- Optional nutzbar: eingebauter RFID-MiFare-IC-Chipleser: Zum Öffnen angeschlossener Türen oder Tore.
- MiFare: ist sicherer als die RFID-Technologie EM Marine, mit einem Aufbau aus 32 Sektoren und 4 Blöcken sowie 8 Sektoren und 16 Blöcken. MiFare-Chips gibt es als Armbänder, Schlüsselanhänger und andere Träger.
- Technische Daten: 13,56 MHz, unterstützt ISO/IEC 14443 Typ A, 196 kb/s.
- Maximale Anzahl Chips: 1000.
- Leseabstand: ≤ 2 cm.
- Inklusive: 3 MiFare-Chips.
- Inklusive: Schrauben und Dübel.
- Nicht enthalten: Kabel.
- Supereinfache Installation: 2-Draht-Anschluss ohne Polung – die Drähte können nicht falsch angeschlossen werden. Zwei Anschlussmethoden:
- Direkt zum Bildschirm: Verbinden Sie die Außeneinheit mit 2 Drähten mit dem Bildschirm. Schließen Sie den Bildschirm an ein Netzteil an und stellen Sie die Internetverbindung per WLAN her.
- Über Internetmodul: Verbinden Sie die Außeneinheit mit 2 Drähten mit dem Internetmodul DS6702 und schließen Sie das Modul an 230 V sowie per Netzwerkkabel an einen Internet-Router an. Verbinden Sie das Modul mit 2 Drähten mit dem Bildschirm DS7896, der über diese Drähte sowohl Strom als auch Signal erhält. Lassen sich keine 2 Drähte zum Bildschirm verlegen, wählen Sie den Bildschirm DS7899 und verbinden Sie ihn per WLAN oder (PoE-)Netzwerkkabel mit demselben Router wie das Internetmodul.
- Entfernung: Die Außeneinheit kann je nach Kabeltyp und Anzahl der Türklingeln und Bildschirme bis zu 300 Meter vom Internetmodul entfernt montiert werden. Siehe den Schaltplan in den Produktbildern oder in der Anleitung.
- Flexible Bildschirmkonfiguration pro Taste:
- Ein Bildschirm pro Taste/Wohnung: Geben Sie jedem Bildschirm eine eigene Hausnummer, z. B. bei 4 Tasten und 4 Bildschirmen: 101, 102, 103, 104.
- Beim Klingeln an Taste 1 läutet nur der Bildschirm mit der Hausnummer 101; andere Bildschirme läuten nicht.
- Beim Klingeln an Taste 2 läutet nur der Bildschirm mit der Hausnummer 102 usw., bis max. 4 Tasten.
- Mehrere Bildschirme pro Taste/Wohnung: Geben Sie max. 6 Bildschirmen dieselbe Hausnummer (z. B. 101) und jeweils eine eigene Raumnummer.
- Beim Klingeln an Taste 1 läuten alle (max. 6) Bildschirme mit der Hausnummer 101.
- Wenn ein Bildschirm den Anruf annimmt, hören die anderen Bildschirme auf zu läuten.
- Stellen Sie den Hauptbildschirm auf Raum 1 und Hausnummer 101 ein, den zweiten Bildschirm auf Raum 2 und Hausnummer 101 usw., bis max. 6 Räume.
- Ein Bildschirm pro Taste/Wohnung: Geben Sie jedem Bildschirm eine eigene Hausnummer, z. B. bei 4 Tasten und 4 Bildschirmen: 101, 102, 103, 104.
Schloss/Tor öffnen
Das mit der Außeneinheit verbundene Tor und/oder Schloss kann auf diese Arten geöffnet werden:
- Über den Bildschirm: Drücken Sie die Tor- oder Schlosstaste (Schlüsselsymbol), während Sie das Kamerabild ansehen.
- Über RFID-Chip: Halten Sie einen RFID-Chip an die Vorderseite der Außeneinheit. Stellen Sie am Bildschirm ein, ob der Chip das Tor oder das Schloss öffnet.
- Über QR-Code: Halten Sie einen QR-Code vor die Kamera der Außeneinheit. Stellen Sie am Bildschirm ein, ob der QR-Code das Tor oder das Schloss öffnet. Erzeugen Sie über den Bildschirm einen QR-Code für einmalige oder dauerhafte Nutzung oder für bestimmte Uhrzeiten oder Wochentage.
- Über Exit-Taster: Drücken Sie einen mit der Außeneinheit verbundenen Exit-Taster. Stellen Sie am Bildschirm ein, ob der Exit-Taster das Tor oder das Schloss öffnet.
- Über PIN-Code am Tastenfeld: Geben Sie einen PIN-Code am Tastenfeld der Außeneinheit ein.
- Drücken Sie nach dem PIN-Code *, um das GATE-Relais zu schalten.
- Drücken Sie nach dem PIN-Code #, um das LOCK-Relais zu schalten.
- PIN-Code-Einstellungen: PIN-Codes können 1 bis 6 Ziffern lang sein. Bis zu 99 verschiedene PIN-Codes lassen sich für verschiedene Benutzer anlegen.
- Über die App (mit Internetverbindung): Drücken Sie in der App während einer aktiven Verbindung auf die Tor- oder Schloss-Taste (Schlüsselsymbol).
Diese Außeneinheit kann auf 3 Arten angeschlossen werden:
1. MIT 2-DRAHT-KABEL DIREKT VON DER AUSSENEINHEIT ZUM BILDSCHIRM

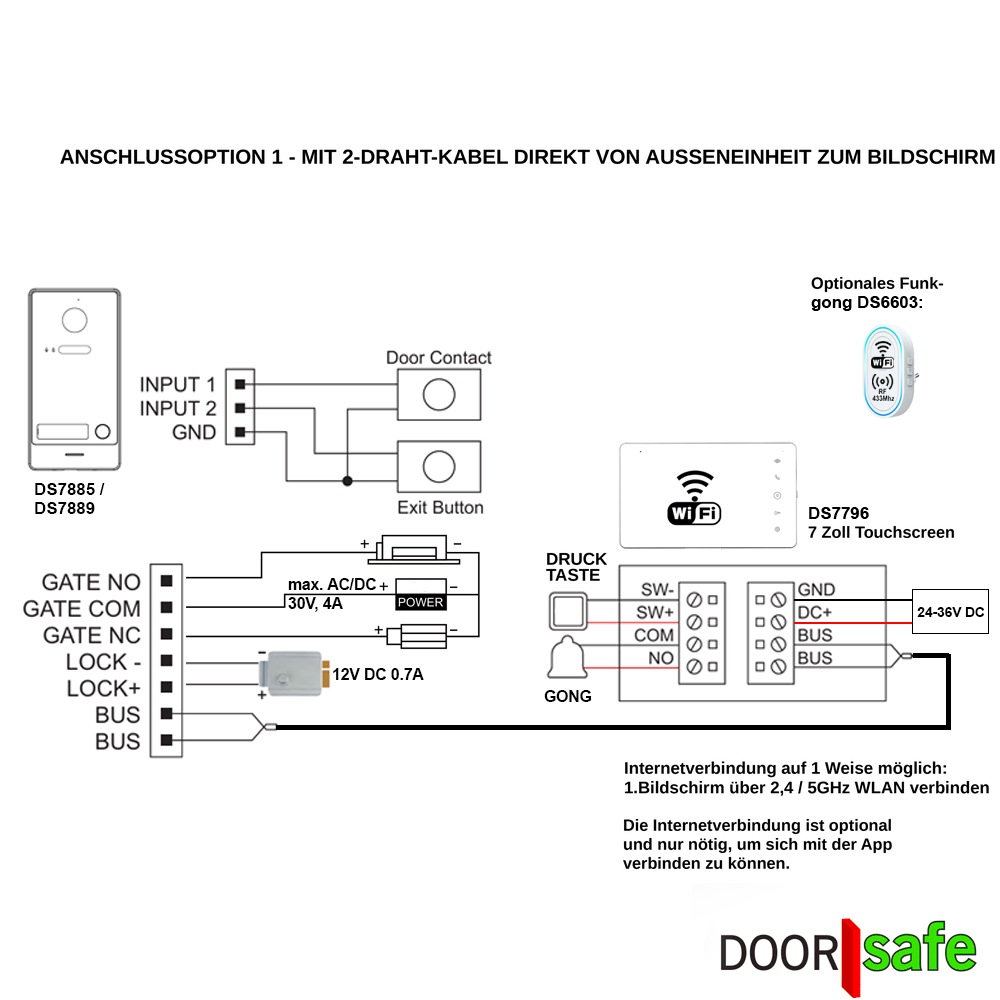

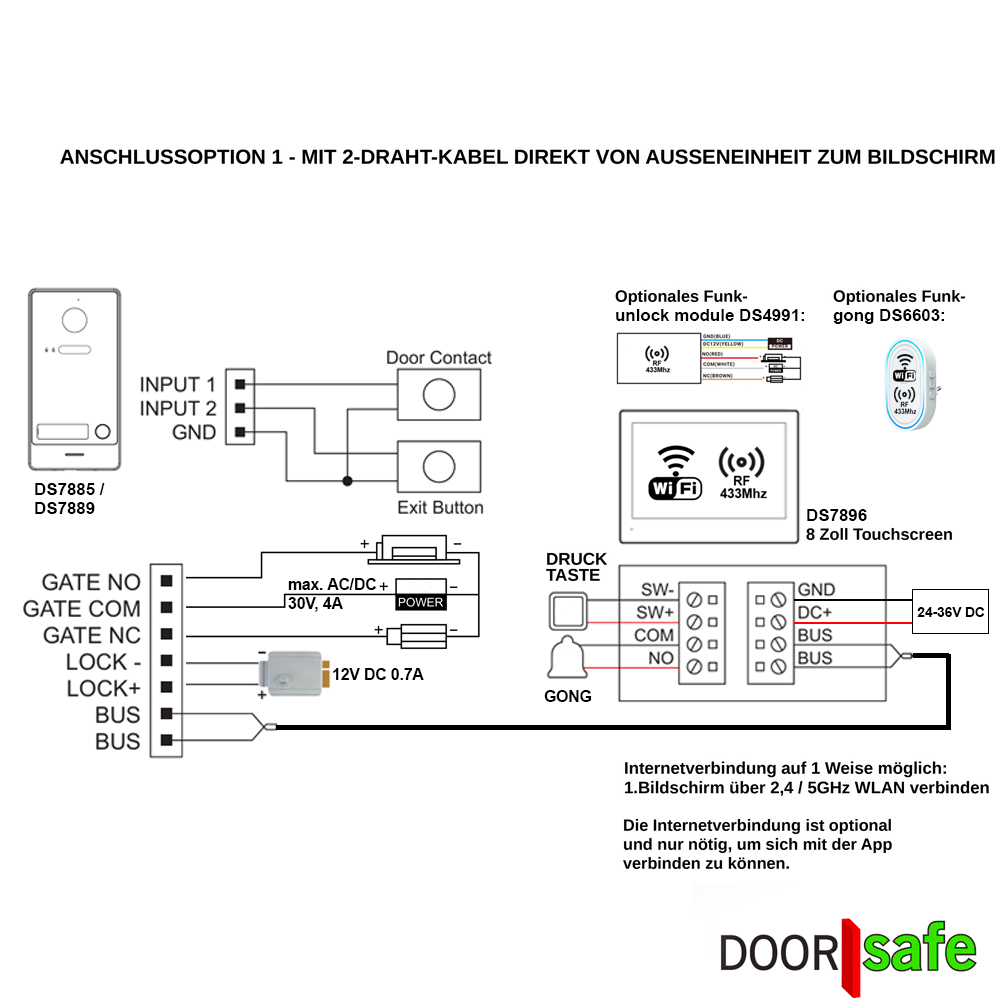

ANSCHLUSSOPTION 1 – MIT 2-DRAHT-KABEL DIREKT VON DER AUSSENEINHEIT ZUM BILDSCHIRM
- Führen Sie von der Außeneinheit ein 2-Draht-Kabel direkt zum Bildschirm.
Die Polung spielt keine Rolle, da das Signal unpolar ist – Sie können also nichts falsch machen! - Schließen Sie den Bildschirm an ein Netzteil an:
Option 1: vom Bildschirm mit 2 Drähten zum mitgelieferten 24-V-DC-Netzteil DS4987, das in die Steckdose gesteckt wird
Option 2: vom Bildschirm mit 2 Drähten zum Netzteil DS4973 24 V, das auf einer DIN-Schiene im Zählerschrank montiert werden kann
→ Bildschirm wählen DS7896 oder DS7796 - Verbinden Sie den Bildschirm optional per 2,4/5-GHz-WLAN mit dem Internet.
Ist der Bildschirm nicht mit dem Internet verbunden, funktioniert der Bildschirm vollständig, die App jedoch nicht. Erweist sich die WLAN-Verbindung als nicht stabil genug, kann später das Internetmodul DS6702 ergänzt werden, sodass die Internetverbindung über ein Netzwerkkabel hergestellt wird.
Außerdem:

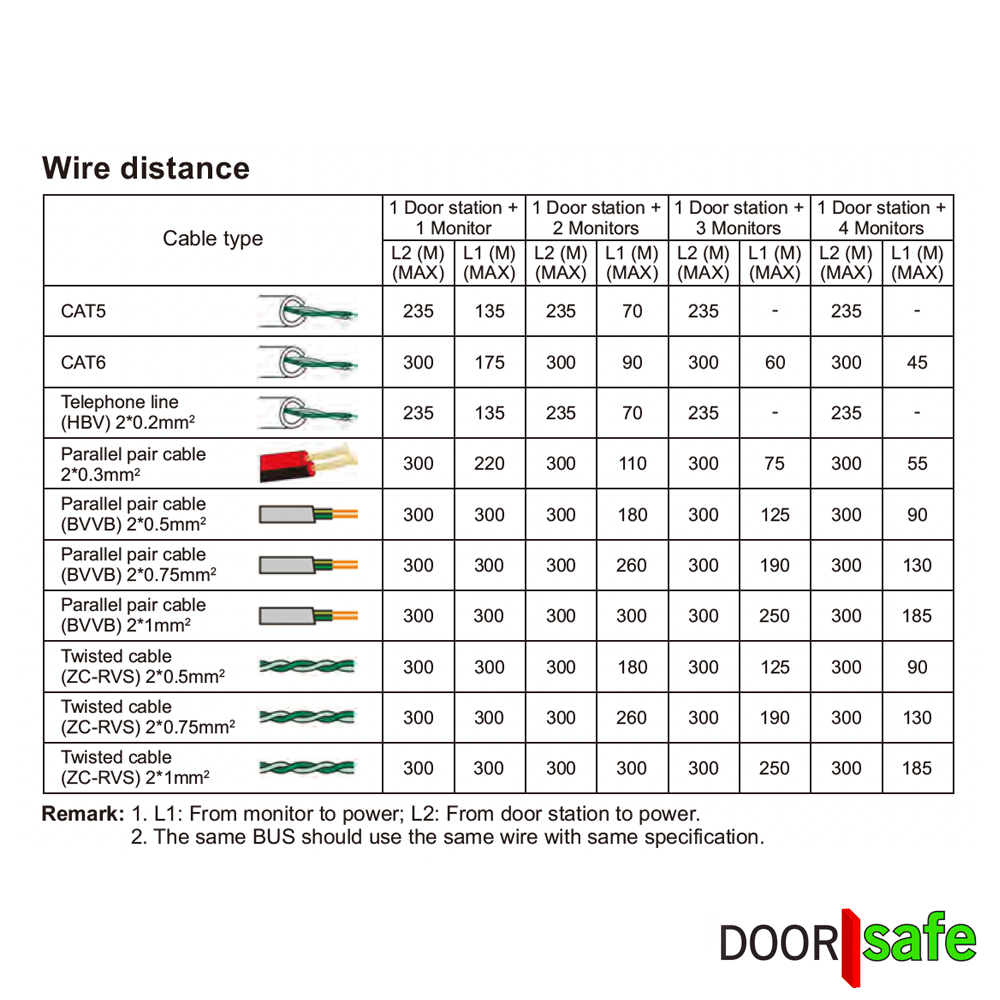

- Die 2-Draht-Kabel können bis zu 300 Meter lang sein. Siehe dazu diesen Schaltplan.
- Zwischen- bzw. Verlängerungskabel und Netzwerkkabel sind nicht im Lieferumfang enthalten.
- Mehrere Außeneinheiten können mit 1 Bildschirm oder (Internet-)Modul verbunden werden.
- Mehrere Bildschirme können mit der Außeneinheit oder dem (Internet-)Modul verbunden werden.
- Mehrere Außeneinheiten mit mehreren Bildschirmen sind möglich.
- Bei mehreren Außeneinheiten/Bildschirmen: Alles muss über das 2-Draht-Kabel miteinander verbunden sein, egal wie – parallel oder in Reihe; die Reihenfolge spielt keine Rolle.
- Ein vorhandener Gong bzw. ein WLAN- oder Funkgong kann ergänzt werden.
- Anschluss eines Schlosses/Tors an die Außeneinheit oder per Funk ist möglich.
- Eine ONVIF-Überwachungskamera kann dem Bildschirm hinzugefügt werden.
- Das Streamen der Bilder von 4 Türklingeln/Kameras auf ein NAS ist möglich.
2. MIT 2-DRAHT-KABEL VON DER AUSSENEINHEIT ÜBER DAS (INTERNET-)MODUL ZUM BILDSCHIRM

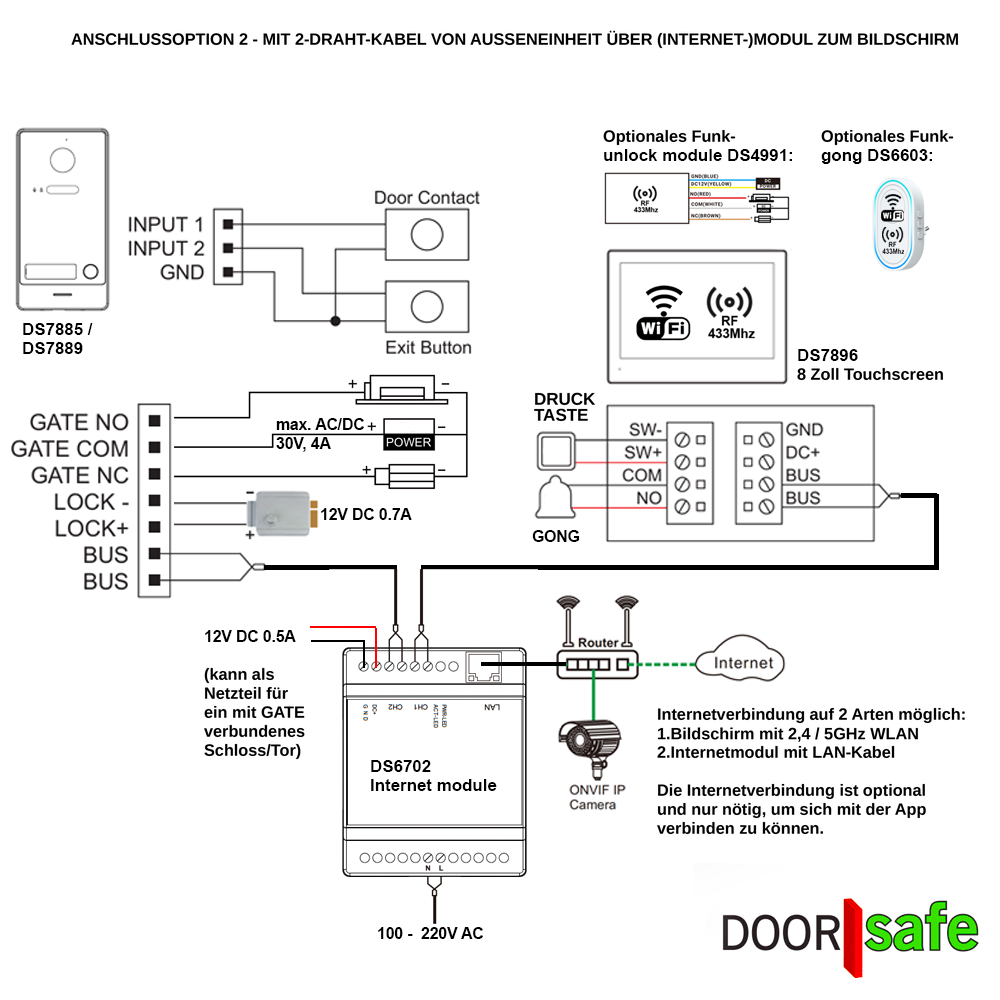

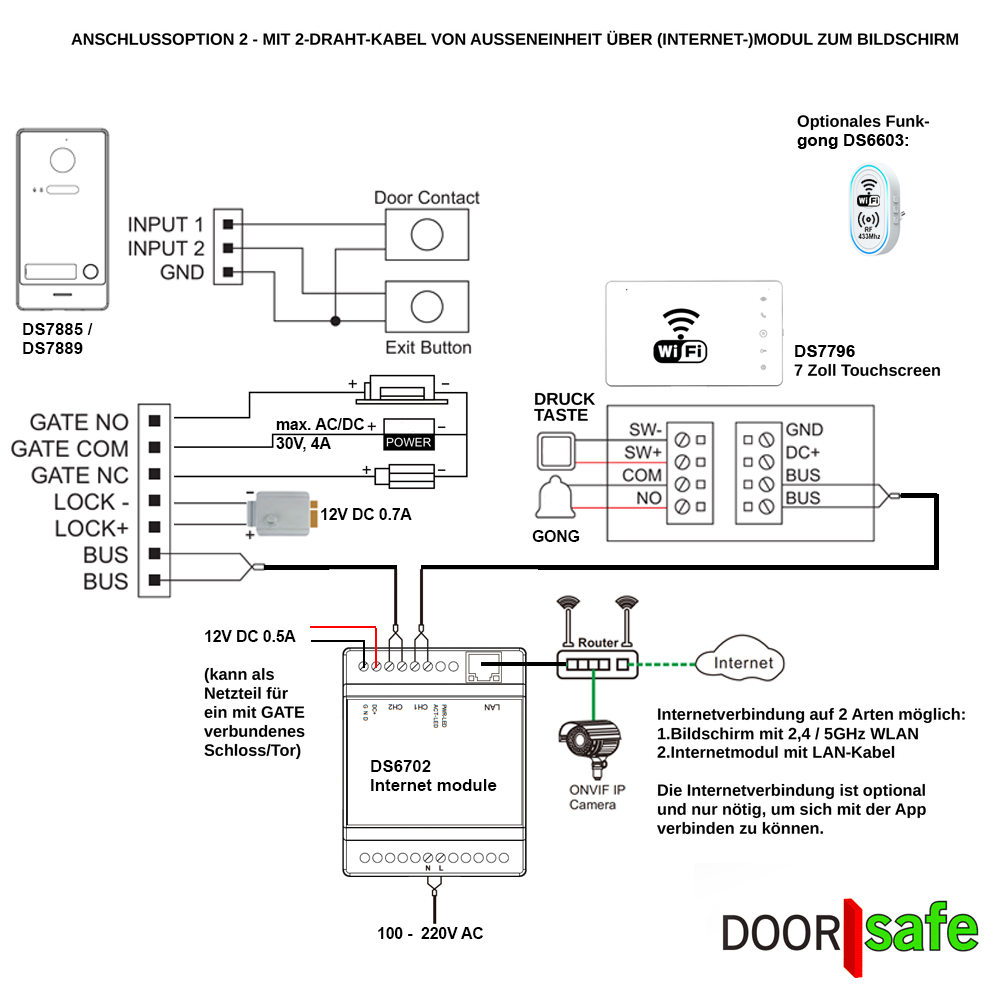

ANSCHLUSSOPTION 2 – MIT 2-DRAHT-KABEL VON DER AUSSENEINHEIT ÜBER DAS (INTERNET-)MODUL ZUM BILDSCHIRM
- Führen Sie von der Außeneinheit ein 2-Draht-Kabel zum (Internet-)Modul.
Die Polung spielt keine Rolle, da das Signal unpolar ist – Sie können also nichts falsch machen! - Führen Sie vom (Internet-)Modul ein 2-Draht-Kabel zum Bildschirm.
Der Bildschirm erhält über dieses 2-Draht-Kabel vom Modul sowohl Strom als auch Signal. Die Polung spielt keine Rolle, da das Signal unpolar ist – Sie können also nichts falsch machen!
→ Bildschirm wählen DS7896 oder DS7796 - Schließen Sie das (Internet-)Modul an das Stromnetz an.
- Optional: Schließen Sie das Internetmodul über ein Netzwerkkabel an den Internet-Router an, um eine Verbindung mit der App herstellen zu können.
Außerdem:
- Die 2-Draht-Kabel können bis zu 300 Meter lang sein. Siehe dazu diesen Schaltplan.
- Zwischen- bzw. Verlängerungskabel und Netzwerkkabel sind nicht im Lieferumfang enthalten.
- Mehrere Außeneinheiten können mit 1 Bildschirm oder (Internet-)Modul verbunden werden.
- Mehrere Bildschirme können mit der Außeneinheit oder dem (Internet-)Modul verbunden werden.
- Ein vorhandener Gong bzw. ein WLAN- oder Funkgong kann ergänzt werden.
- Anschluss eines Schlosses/Tors an die Außeneinheit oder per Funk ist möglich.
- Eine ONVIF-Überwachungskamera kann dem Bildschirm hinzugefügt werden.
- Das Streamen der Bilder von 4 Türklingeln/Kameras auf ein NAS ist möglich.
3. MIT 2-DRAHT-KABEL VON DER AUSSENEINHEIT ZUM INTERNETMODUL & BILDSCHIRM MIT INTERNET & STROM VERBINDEN

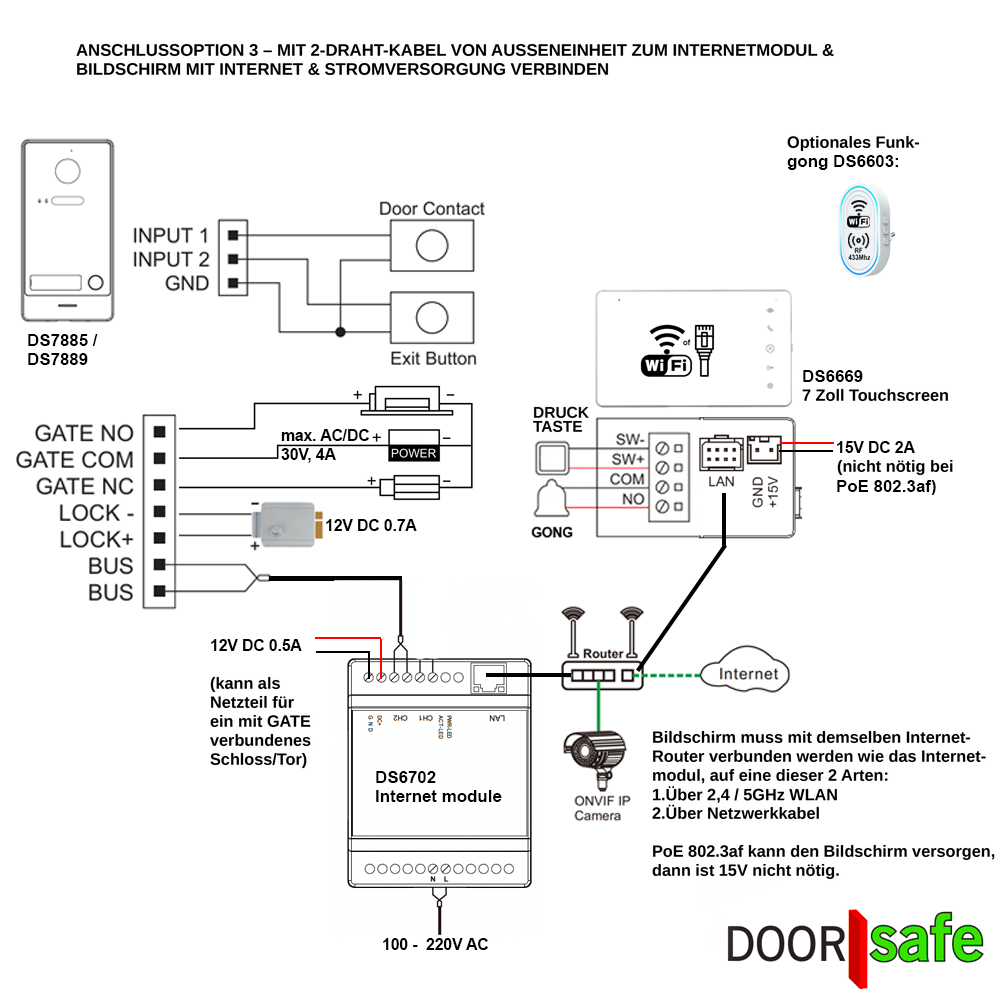

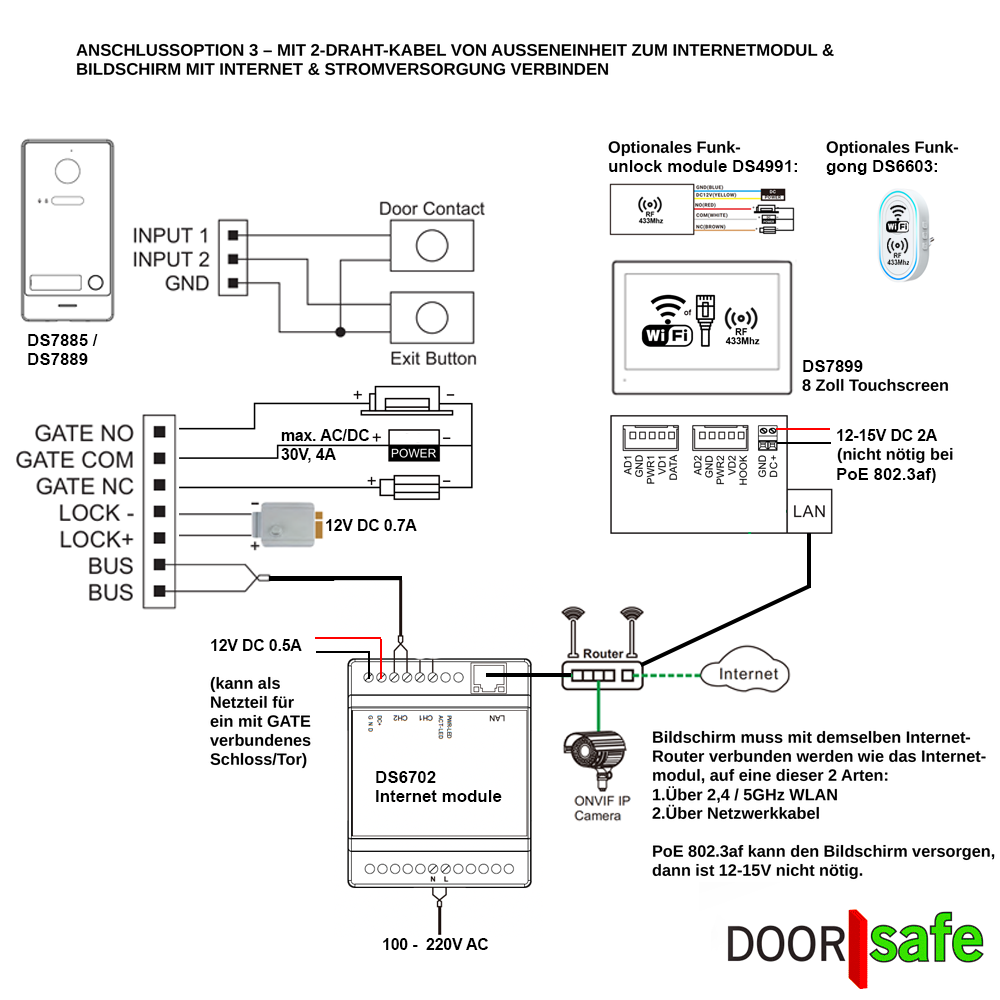

ANSCHLUSSOPTION 3 – MIT 2-DRAHT-KABEL VON DER AUSSENEINHEIT ZUM INTERNETMODUL & BILDSCHIRM MIT INTERNET & STROM VERBINDEN
→ Verwenden Sie diese Methode, wenn sich vom Modul kein 2-Draht-Kabel zum Bildschirm verlegen lässt und am Montageort des Bildschirms WLAN oder ein (PoE-)Netzwerkanschluss vorhanden ist.
- Führen Sie von der Außeneinheit ein 2-Draht-Kabel zum Internetmodul.
Die Polung spielt keine Rolle, da das Signal unpolar ist – Sie können also nichts falsch machen! - Schließen Sie das Internetmodul an das Stromnetz an.
- Schließen Sie das Internetmodul über ein Netzwerkkabel an den Internet-Router an.
- Versorgen Sie den Bildschirm mit Strom und verbinden Sie ihn mit demselben Internet-Router, mit dem auch das Internetmodul verbunden ist.
Das ist auf folgende Arten möglich:
1. WLAN + 15 V: Verbinden Sie den Bildschirm mit einem 2,4/5-GHz-WLAN und versorgen Sie ihn mit 15 V, indem Sie das mitgelieferte Netzteil in die Steckdose stecken.
2. UTP + 15 V: Verbinden Sie den Bildschirm über ein Netzwerkkabel und versorgen Sie ihn mit 15 V, indem Sie das mitgelieferte Netzteil in die Steckdose stecken.
3. UTP mit PoE 802.3af: Verbinden Sie den Bildschirm über ein Netzwerkkabel mit einem PoE-802.3af-Switch, damit das Netzwerkkabel den Bildschirm mit Strom und Internet versorgt. Vorschlag für einen PoE-Switch: DS4986.
4. UTP + PoE-Adapter: Verwenden Sie den DS4975 PoE-Adapter am Router, um Internet und Strom in das Netzwerkkabel einzuspeisen, und trennen Sie beides am Bildschirm wieder in separate Internet- und Stromanschlüsse.
→ Bildschirm wählen DS7899 oder DS6669
Außerdem:
- Die 2-Draht-Kabel können bis zu 300 Meter lang sein. Siehe dazu diesen Schaltplan.
- Zwischen- bzw. Verlängerungskabel und Netzwerkkabel sind nicht im Lieferumfang enthalten.
- Mehrere Außeneinheiten können mit 1 Bildschirm oder (Internet-)Modul verbunden werden.
- Mehrere Bildschirme können mit der Außeneinheit oder dem (Internet-)Modul verbunden werden.
- Ein vorhandener Gong bzw. ein WLAN- oder Funkgong kann ergänzt werden.
- Anschluss eines Schlosses/Tors an die Außeneinheit oder per Funk ist möglich.
- Eine ONVIF-Überwachungskamera kann dem Bildschirm hinzugefügt werden.
- Das Streamen der Bilder von 4 Türklingeln/Kameras auf ein NAS ist möglich.
