DS6758 | HD-Internet-Türklingel mit Kamera | silber oder schwarz | 8-Zoll-Touchscreen | 4-Draht | 2,4/5-GHz-WLAN oder Netzwerkkabel | 32 GB
€ 389,00 inkl. MwSt.
+ Doorsafe: 15 Jahre Erfahrung, über 30.000 Bestellungen abgewickelt – jetzt auch in Deutschland!
+ Spezialist für datensichere und WiFi-Jammer-sichere Lösungen
+ Produkte lagern bei uns in den Niederlanden
+ 2 Jahre Vollgarantie
+ Europäischer Service & Qualitätskontrolle
+ Ausgezeichnete Bewertungen bei unabhängigen Prüfzeichen
+ Deutschsprachige Anleitungen & Kundenservice in Ihrer Sprache
+ Schnelle Lieferung: 1-2 Tage bei Bestellung bis 23:00 Uhr
+ Versand mit DHL oder DPD
+ Lieferung an Paketpunkte möglich
+ Wunschtag-Lieferung möglich
+ Kostenloser Versand ab 90 €
+ Kostenlose Rücksendung
+ Sichere Zahlung: Karte, PayPal, Klarna (Rechnung & Raten), eps, Billie, Riverty, Satispay u. a.
AB €500 – 10% RABATT
- SPEZIFIKATIONEN
- VERFÜGBARE FARBEN
- VIDEOS
- TABELLE MIT TECHNISCHEN DATEN
- LIEFERUMFANG
- FAQ
- Bedienungsanleitung
Wählen Sie den VIDEOS Tab oben und sehen Sie sich alle Videos an, um einen besseren Eindruck von diesem Produkt zu bekommen.
Kabel sind nicht im Lieferumfang enthalten. Siehe Reiter LIEFERUMFANG für den genauen Lieferumfang.
Wir stellen Beispielpakete zusammen, weil Kunden uns gesagt haben, dass es schwierig ist, selbst sicher zu sein, welche Einzelteile zusammen ein funktionierendes System ergeben. Preislich macht das keinen Unterschied: Ein Paket kostet genauso viel, wie wenn Sie die Teile einzeln zusammenstellen.

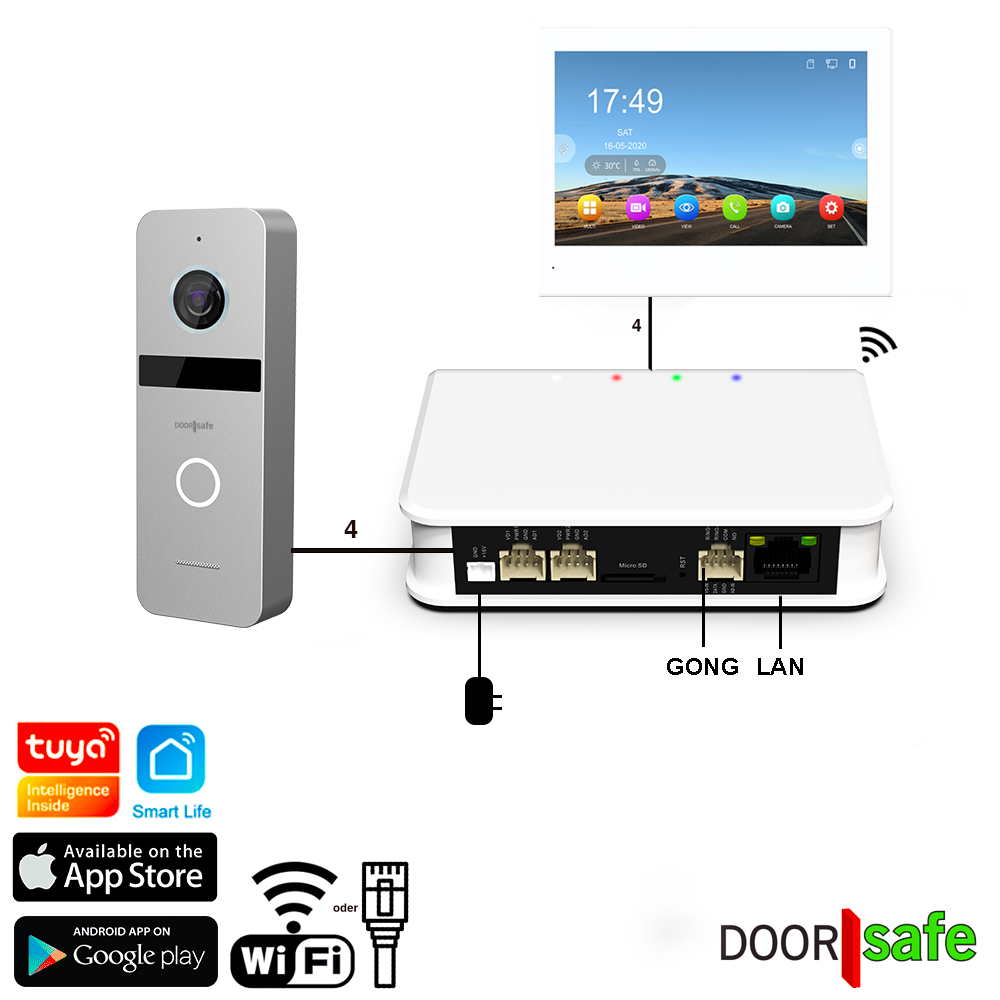

Dieses Produkt ist ein Paket, bestehend aus:

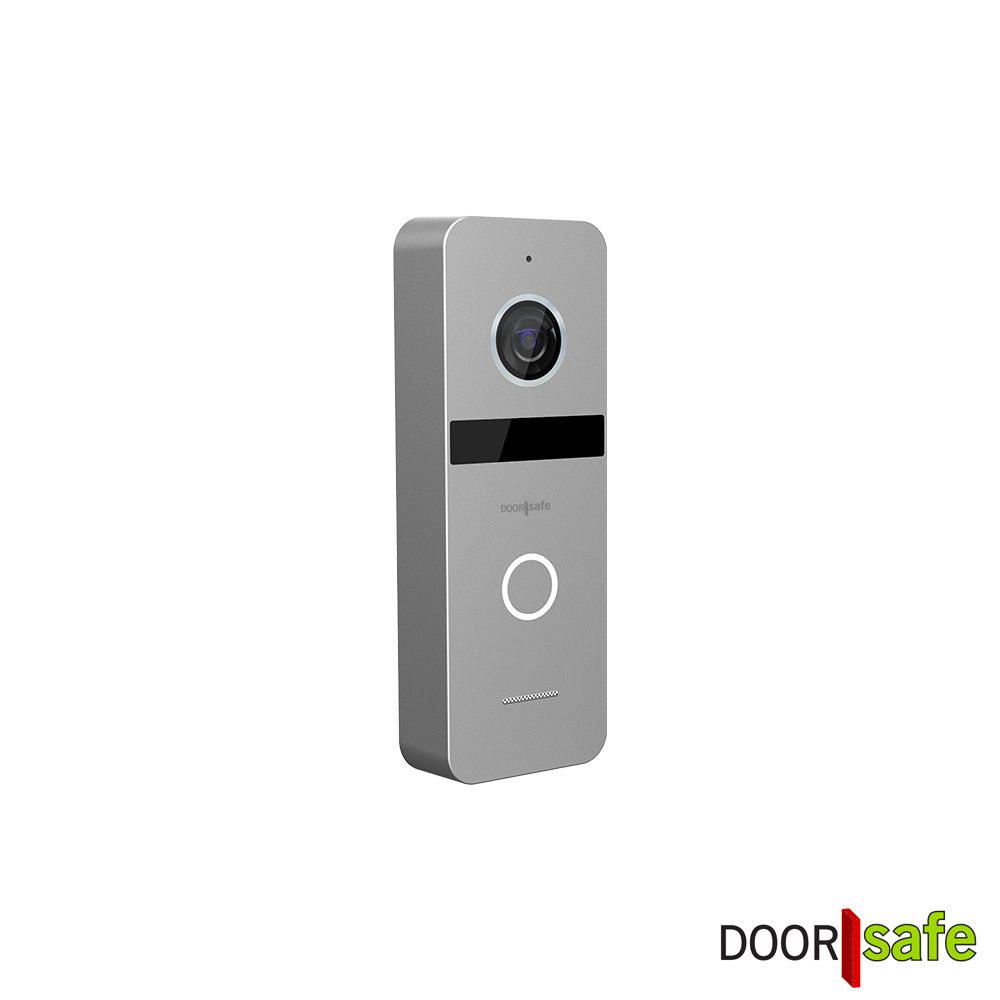

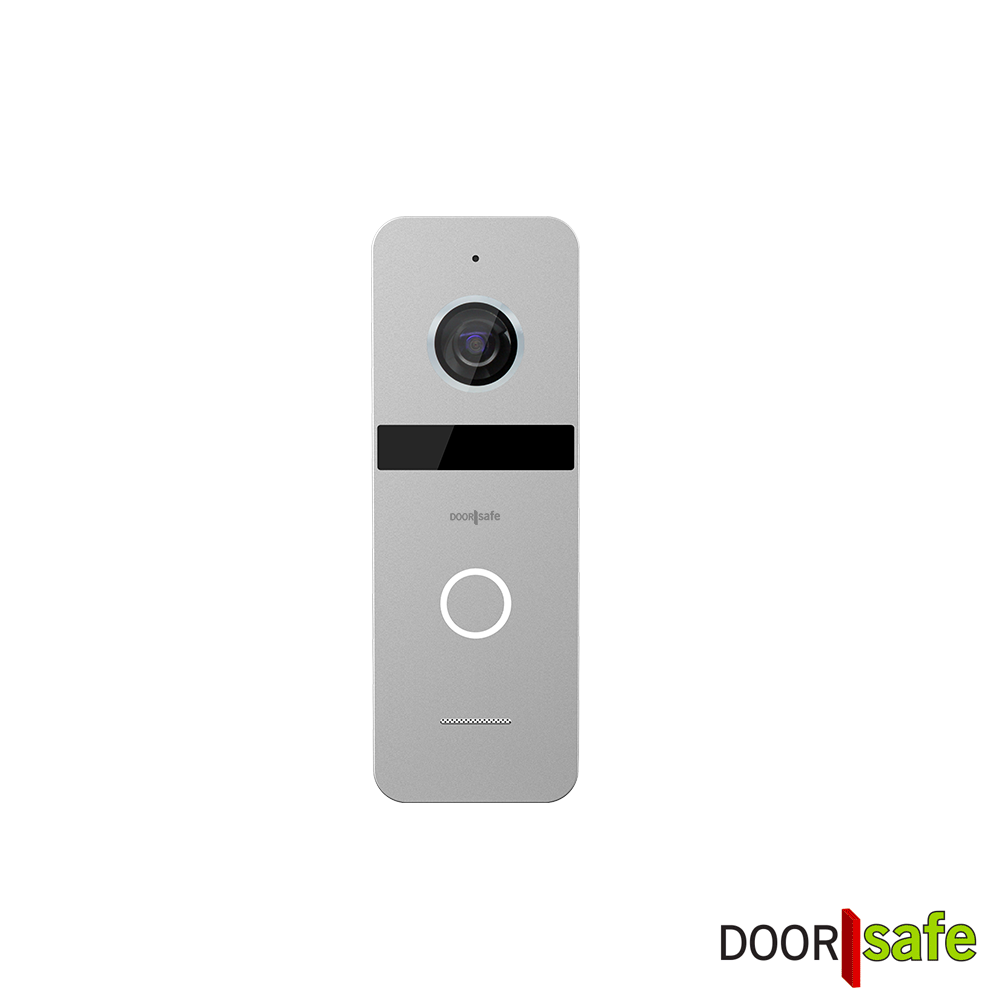

- 1 x Außeneinheit DS7590 (silber) oder DS7591 (schwarz)
- 1 x Internetmodul DS6701
- 1 x Bildschirm DS7899
Empfohlene Pakete:
Kurzbeschreibung:
Die DS6758 ist ein HD-Video-Türklingelsystem, bestehend aus einer robusten Metall-Außeneinheit in schönem, kompaktem und schlichtem Design, einem separaten Internetmodul und einem 7-Zoll-Touchscreen. Die Außeneinheit verfügt über eine 2-MP-FHD-1080P-Kamera mit 120° Blickwinkel und 6 Infrarot-LEDs für Nachtsicht. Außeneinheit, Internetmodul und Bildschirm sind über ein 4-Draht-Kabel (maximal 100 Meter) verbunden. Das Modul kann im Haus platziert und per 2,4/5-GHz-WLAN oder Netzwerkkabel verbunden werden. Da das Modul im Haus platziert werden kann, sorgt dies für eine maximal stabile Internetverbindung und macht WLAN-Jamming unmöglich. Da ein Bildschirm enthalten ist, kann das System – abgesehen von der App – lokal ohne aktive oder ständige Internetverbindung funktionieren. Aufnahmen werden lokal auf der 32-GB-SD-Karte im Modul und im Bildschirm gespeichert. Es ist kein Abo nötig und keine ständig offene Internetverbindung zu externen Servern erforderlich. Eine Tür oder ein Tor kann angeschlossen werden. Ein zusätzlicher Gong kann ergänzt werden. Im Bildschirm ist ein RF-433-MHz-Sender eingebaut, mit dem sich ein Funkgong oder ein Entriegelungsmodul hinzufügen lässt. Außerdem können dadurch Sensoren hinzugefügt werden, sodass der Bildschirm als Alarmanlage dienen kann. Diese Video-Türklingel ist einfach zu installieren und zu bedienen. Alle Produktspezifikationen finden Sie unten.
Maße:
- Maße Außeneinheit: 131 x 46 x 20 mm.
- Maße Internetmodul: 110 x 80 x 25 mm.
- Maße Bildschirm: 200 x 149 x 23 mm.
Stromversorgung:
- Außeneinheit: Die Außeneinheit wird über das 4-Draht-Kabel vom Internetmodul mit Strom versorgt.
- Internetmodul: Das Internetmodul wird über ein 2-Draht-Kabel vom mitgelieferten 15-V-DC-Steckernetzteil versorgt.
- Bildschirm: Der Bildschirm wird über ein 2-Draht-Kabel vom mitgelieferten 12-V-DC-Steckernetzteil versorgt. Der Anschluss für dieses Netzteil befindet sich auf der Rückseite des Bildschirms.
Anschlussmöglichkeiten Außeneinheit
Aus der Außeneinheit kommt ein Kabel: 40 cm lang und 5 mm dick. In diesem Kabel befinden sich folgende 7 Drähte:
Für den Anschluss an das Internetmodul
- Rot (AD1) – Audiosignal
- Blau (GND) – Stromversorgung negativ
- Gelb (PWR1) – Stromversorgung positiv
- Weiß (VD1) – Videosignal

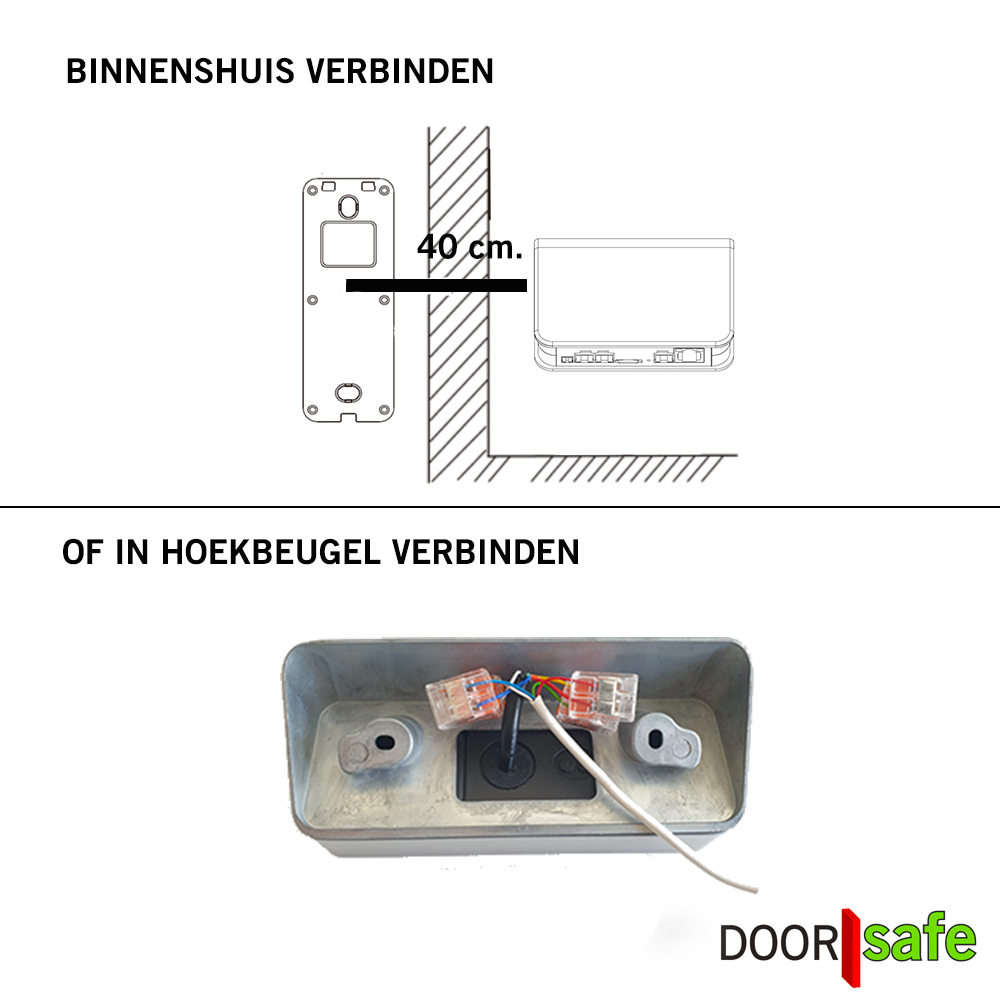

Das Kabel kann auf zwei Arten verlängert werden:
- In der Eckhalterung: kürzen Sie das 40-cm-Kabel und verlängern Sie es in der Halterung.
- Im Haus: führen Sie das 40-cm-Kabel nach innen und verlängern Sie es im Haus.
Bei einer Verlängerung bis 20 Meter kann ein 4-adriges Kabel mit 0,5 mm Aderquerschnitt verwendet werden.
Bei einer Verlängerung um mehr als 20 Meter empfehlen wir ein siamesisches Koaxialkabel, wobei das Videosignal über den Kern des Koaxialkabels läuft.
Weitere Informationen zu Kabeln finden Sie hier.
Für den Anschluss eines elektrischen Türöffners
- Grün (COM) – gemeinsamer Anschluss
- Schwarz – für einen Türöffner vom Typ Arbeitsstrom
- Orange – für einen Türöffner vom Typ Ruhestrom, zum Beispiel ein Magnet-Türöffner
Bilden Sie eine Schleife zwischen COM und einem der beiden Schaltdrähte, je nach Türöffnertyp:
- COM + schwarz für Arbeitsstrom
- COM + orange für Ruhestrom
Die Außeneinheit arbeitet nur als Schalter, auch potentialfreier Kontakt genannt. Die Außeneinheit liefert also selbst keinen Strom an den Türöffner. Im Stromkreis muss daher immer eine separate Stromquelle vorhanden sein.
Hier finden Sie auch weitere Informationen zum Anschluss von Türöffnern oder Toren.

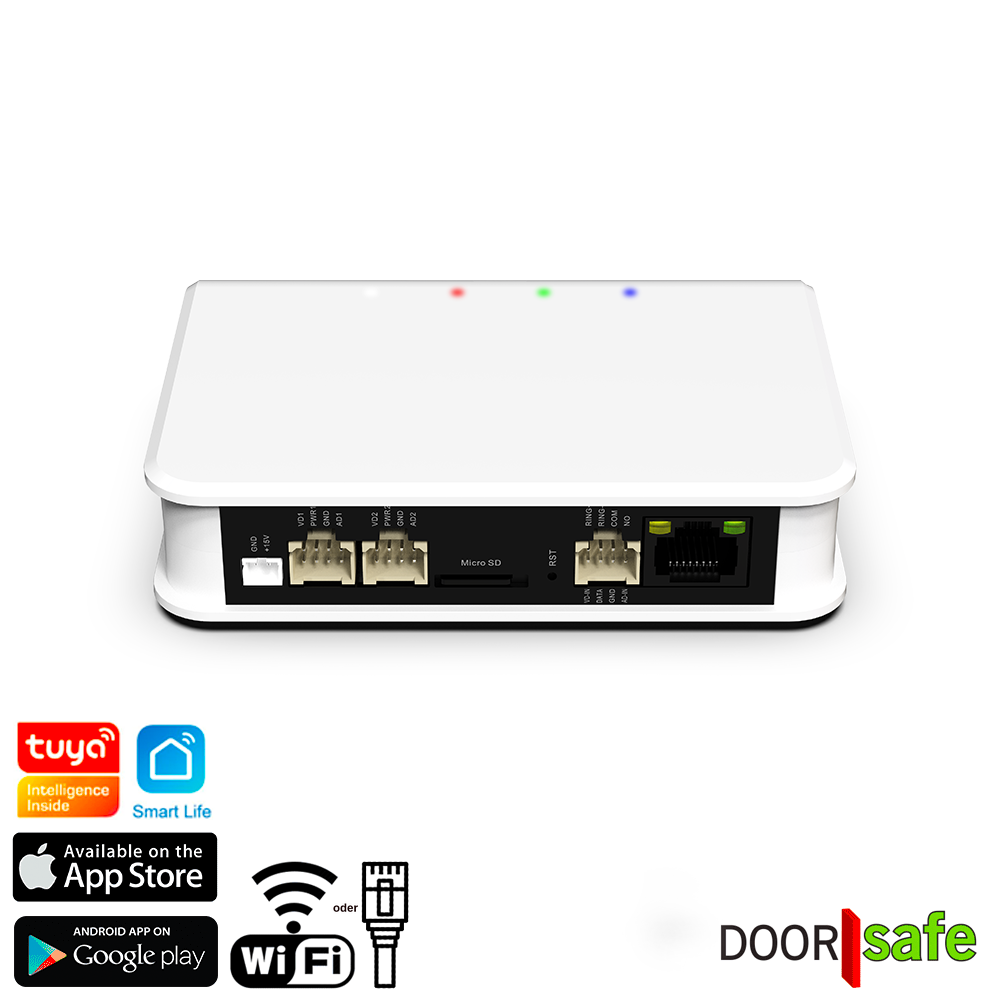

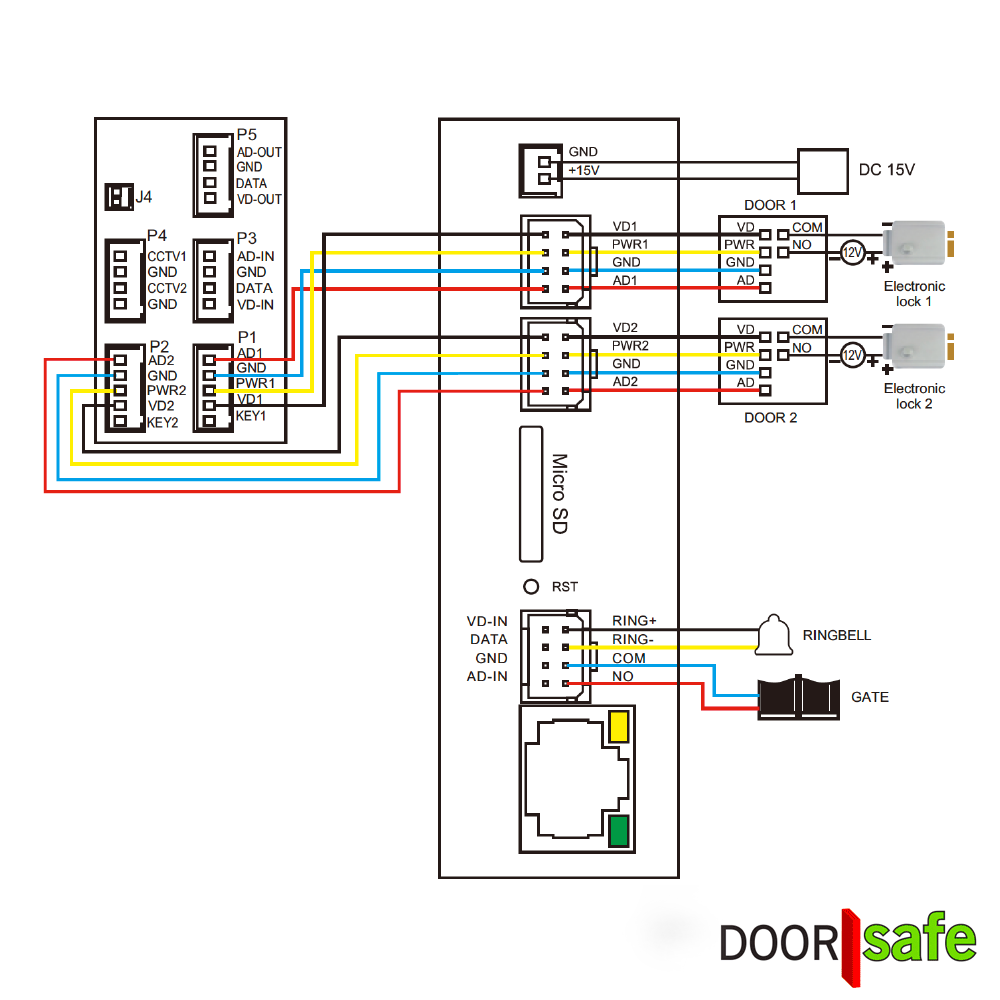

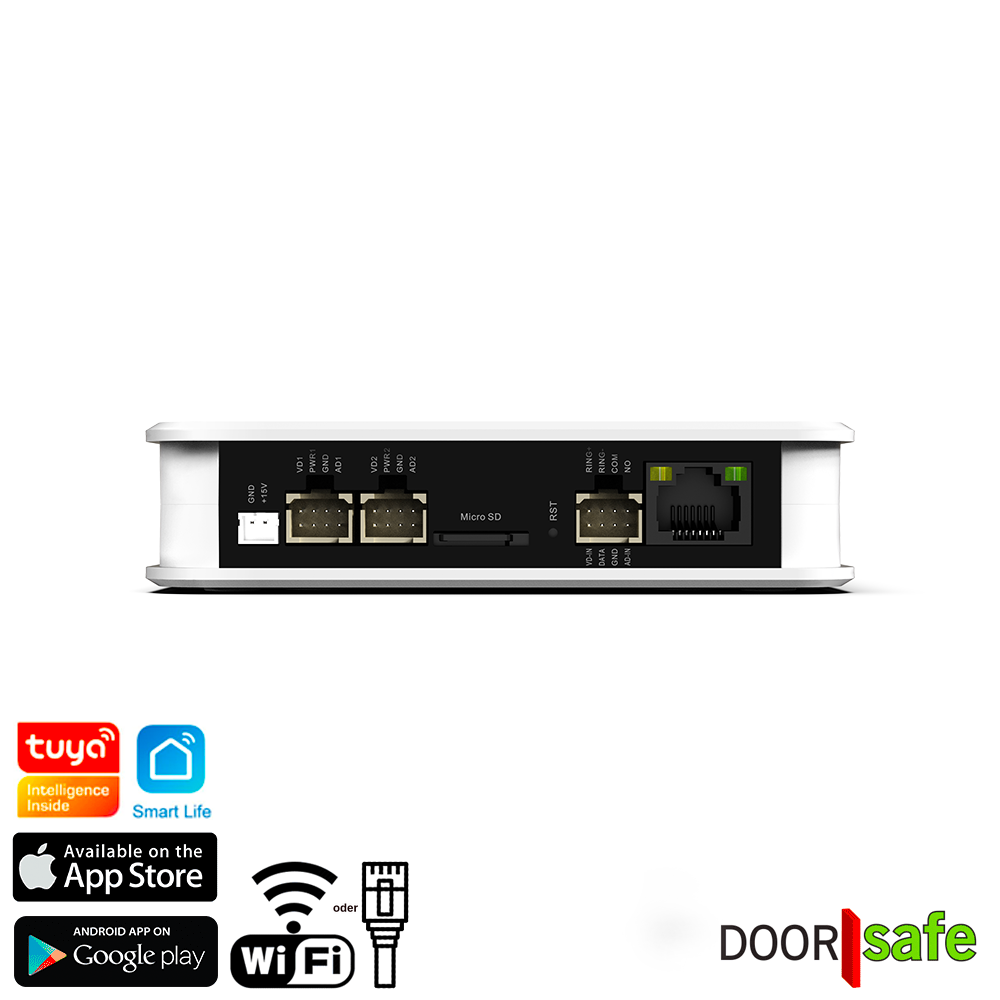

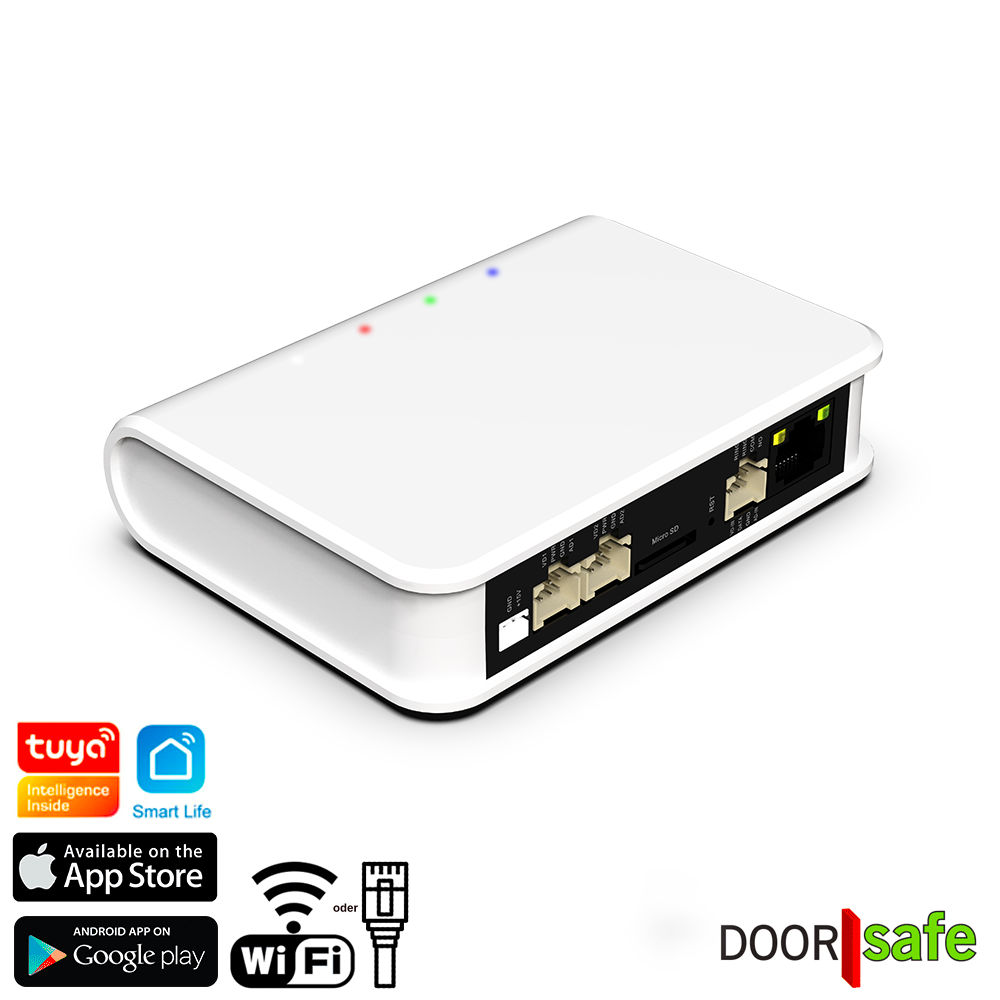

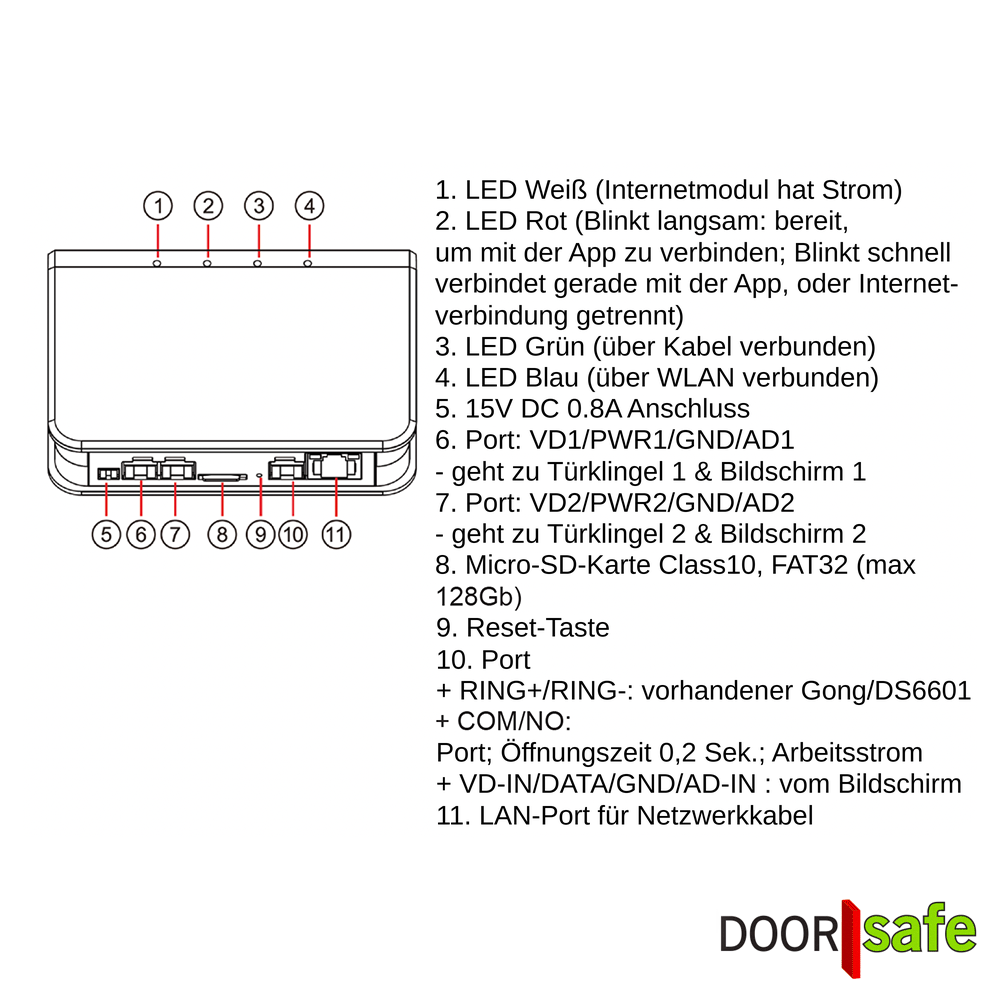

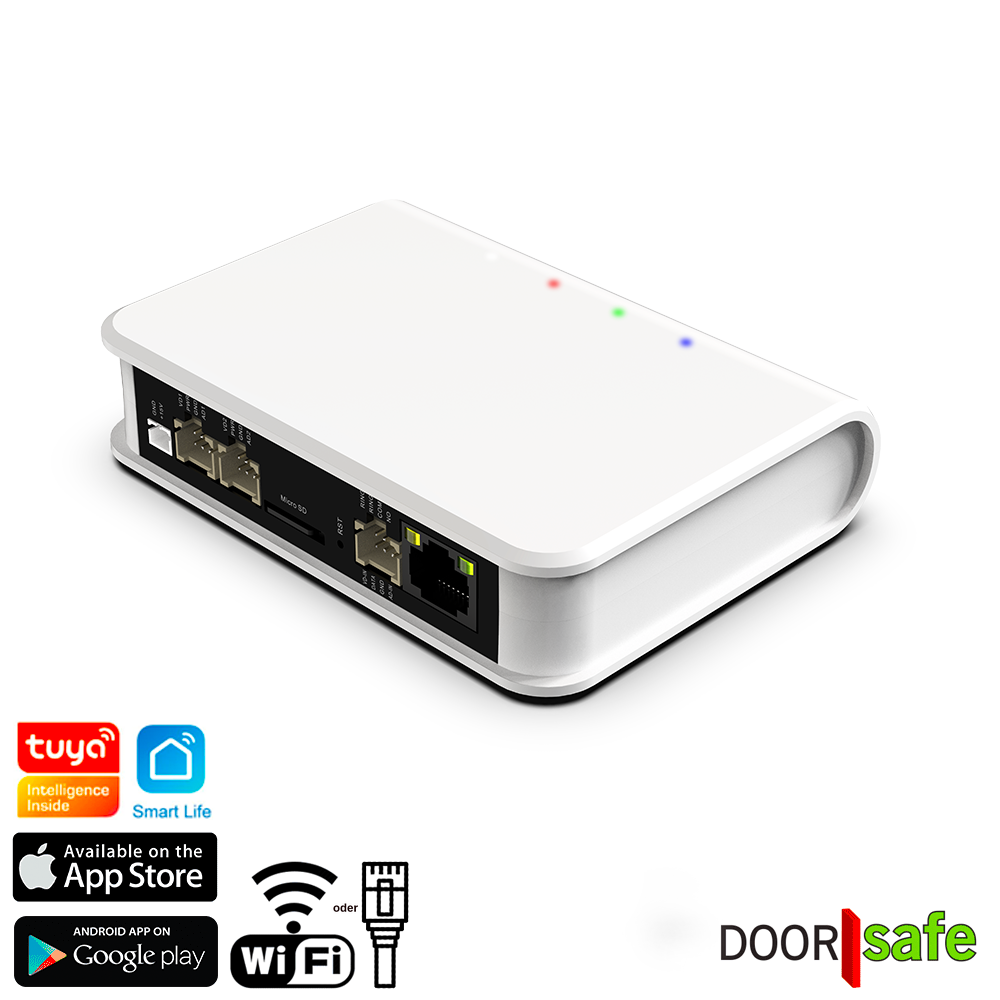

Anschlussmöglichkeiten Internetmodul
An das Internetmodul können folgende Komponenten angeschlossen werden:
- 15-V-DC-Netzteil
- Außeneinheit 1 und optional: Bildschirm 1
- Rot (AD1) – Audio
- Weiß (VD1) – Video
- Blau (GND) – Stromversorgung negativ
- Gelb (PWR1) – Stromversorgung positiv
- Außeneinheit 2 und optional: Bildschirm 2
- Rot (AD2) – Audio
- Weiß (VD2) – Video
- Blau (GND) – Stromversorgung negativ
- Gelb (PWR2) – Stromversorgung positiv
- Ring + und Ring -: Hier kann ein vorhandener AC- oder DC-Gong oder der Funksender DS6604 angeschlossen werden.
- Ring +: schwarz
- Ring -: gelb
- COM/NO: Zum Anschluss eines Tors oder Türöffners vom Typ Arbeitsstrom. Die Entriegelungszeit beträgt 0,5 Sekunden.
- Bildschirm: VD-IN / AD-IN / GND / DATA: Verwenden Sie diesen Anschluss, wenn die Außeneinheit zuerst zum Bildschirm und danach vom Bildschirm zum Internetmodul geht.
- MicroSD-Karte
- RJ45-Netzwerkkabel
Produktbeschreibung

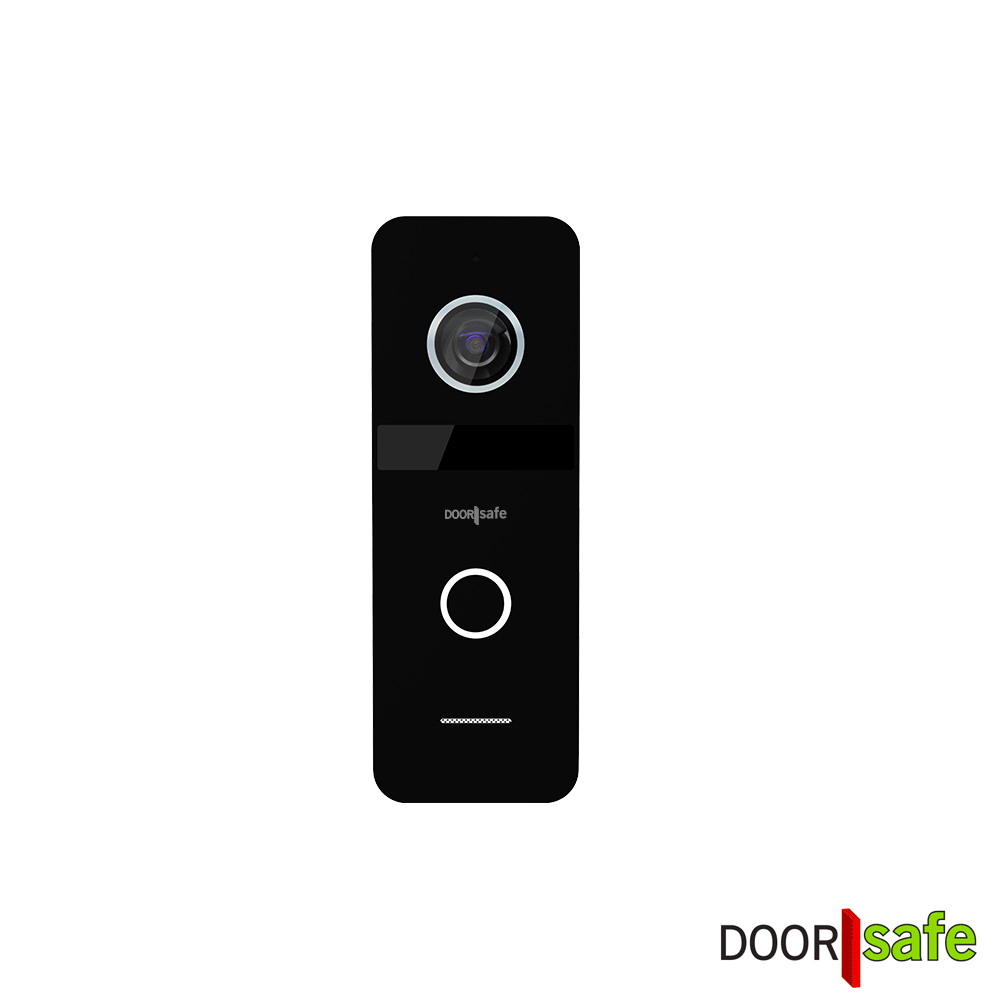

- Solide, wetterfeste Außeneinheit (IP65) in kompaktem Format. Aus einer sehr soliden Zink-Aluminium-Legierung.
- Inklusive 30°-Eckhalterung, die Außeneinheit kann aber auch flach an der Wand montiert werden.
- Hochauflösende Kamera: 2 MP FHD 1080P, mit 120 Grad Blickwinkel.
- Mit Nachtsicht durch 6 Infrarot-LEDs neben der Kamera.
- Der LED-Ring um die Klingeltaste ist beleuchtet.
- Mit Klingelbestätigung: kurzer Ton aus der Außeneinheit nach Drücken der Klingeltaste. Kann auch ausgeschaltet werden.
- Führen Sie von der Außeneinheit ein 4-Draht-Kabel zum Internetmodul und schließen Sie das Modul mit dem mitgelieferten Steckernetzteil an 15 V an. Die Außeneinheit wird vom Modul mit Strom versorgt.
- Verlängern Sie das 4-Draht-Kabel in der Montagehalterung oder führen Sie das 40 cm lange und 5 mm dicke Kabel aus der Außeneinheit nach innen, um es dort zu verlängern. Bei einem Kabel über 20 m verwenden Sie ein Koaxialkabel.
- Verbinden Sie das Internetmodul per Netzwerkkabel oder im Haus über ein 2,4- oder 5-GHz-WLAN mit dem Internet-Router für eine maximal stabile Internetverbindung.
- Smart Life (Tuya) App: empfängt Push-Benachrichtigungen, kommuniziert mit Besuchern, macht zusätzliche Aufnahmen und öffnet Türen oder Tore.
- Universelle, kostenlose Smart Life-App (über 10 Millionen Downloads), entwickelt vom börsennotierten Unternehmen Tuya (USA), DSGVO-konform und kompatibel mit Hunderten smarten Geräten anderer Hersteller.
- Monitoring-Funktion in der App: sehen Sie durch die Kamera, ohne dass geklingelt wird.
- Automatische oder manuelle Aufnahme von Videos und Fotos, kostenlos auf einer im Internetmodul eingesteckten 32-GB-SD-Karte (max. 128 GB) gespeichert. Daueraufnahme, nur bei Klingeln/Bewegung oder abschaltbar.
- Bewegungsmelder mit Personenerkennung, einstellbarer Empfindlichkeit und Aktivitätszone; Push-Benachrichtigung bei Bewegung.
- Es können zwei Außeneinheiten an das Modul angeschlossen werden. Klingelt jemand an Außeneinheit 1 oder 2, erhalten Sie eine Push-Benachrichtigung der App auf Ihrem Telefon, sodass Sie den Anruf annehmen, sehen, wer klingelt, und ein Gespräch führen können. Mit der Switch-Taste in der App wechseln Sie zwischen Außeneinheit 1 und 2. So können Sie über die App live das Kamerabild von Außeneinheit 1 oder 2 sehen. Achtung: Aufnahmen können nur auf der SD-Karte im Modul von Außeneinheit 1 gespeichert werden.
- Öffnen Sie während einer aktiven Videoverbindung eine Tür oder ein Tor über die App.
- Schloss oder Tor anschließbar sowohl an der Außeneinheit als auch am Internetmodul.
1. An der Außeneinheit: Sowohl Ruhestrom- als auch Arbeitsstromschaltungen möglich. Potentialfreier Kontakt: Die Außeneinheit ist nur ein Schalter und liefert keinen Strom. Standard-Entriegelungszeit: 5 Sek. Die Entriegelungszeit ist nur einstellbar, wenn ein Bildschirm angeschlossen ist.
2. Am Internetmodul: Nur Arbeitsstromschaltung möglich. Potentialfreier Kontakt: Das Modul ist nur ein Schalter und liefert keinen Strom. Standard-Entriegelungszeit: 0,5 Sek. Diese ist nicht einstellbar, auch nicht über den Bildschirm. - Ein Touchscreen kann zum Internetmodul hinzugefügt werden.
- Eine zweite Außeneinheit kann zum Internetmodul hinzugefügt werden.
- Es gibt drei Möglichkeiten, einen zusätzlichen Gong zu dieser Außeneinheit hinzuzufügen:
- Schließen Sie einen vorhandenen AC/DC-Gong mit 2 Drähten an das Internetmodul an (max. AC/DC 30 V, 4 A).
- Schließen Sie den RF-433-MHz-Funkgongsender DS6604 mit zwei Drähten an das Internetmodul an, um den Funkgong DS6603 läuten zu lassen (maximal 4 Gongs).
- Verbinden Sie den Gong DS6603 mit einem 2,4-GHz-WLAN und richten Sie in der Smart Life-App ein Smart-Szenario ein, damit der Gong läutet, sobald geklingelt wird (oder eine Bewegung erkannt wird). Sobald der Gong DS6603 mit dem WLAN verbunden ist, lässt er sich durch verschiedene Tür-/Fenstersensoren, Bewegungsmelder und andere Sensoren zu einer Alarmanlage erweitern. Eine Übersicht aller verfügbaren Sensoren finden Sie beim Alarmsystem.
Elektrischer Türöffner
Es gibt zwei Anschlussmöglichkeiten für ein Schloss oder Tor:
1. Schloss oder Tor kabelgebunden an der Außeneinheit angeschlossen
- An die Außeneinheit kann ein elektrischer Türöffner oder ein Tor angeschlossen werden. Dabei ist sowohl ein Arbeitsstrom– als Ruhestromtyp möglich.
- Die Außeneinheit schaltet nur maximal 15V AC/DC, 1A und liefert selbst keinen Strom an den Türöffner oder das Tor. Der Türöffner bzw. das Tor benötigt daher eine eigene Stromversorgung.
- Die Entriegelungszeit beträgt 5 Sekunden und ist nicht einstellbar, wenn kein Bildschirm angeschlossen ist.
- Während einer aktiven Videoverbindung mit der App kann das Schloss oder Tor per Tastendruck in der App geöffnet werden.
2. Schloss oder Tor kabelgebunden am Internetmodul angeschlossen
- An das Internetmodul kann ein Schloss oder Tor angeschlossen werden, Typ: Arbeitsstrom.
- Die Außeneinheit schaltet nur maximal 36V AC/DC, 4A und liefert selbst keinen Strom an das Schloss oder Tor. Das Schloss bzw. Tor benötigt daher eine eigene Stromversorgung.
- Die Entriegelungszeit beträgt 0,5 Sekunden und ist nicht einstellbar.
- Während einer aktiven Videoverbindung mit der App kann das Schloss oder Tor per Tastendruck in der App geöffnet werden.
Funktionen des Bewegungsmelders
In der App lässt sich bei diesem Modell Folgendes einstellen:
- Stellen Sie in der App ein, ob die App einen Push-Hinweis sendet, sobald eine Bewegung zu sehen ist
- Stellen Sie am Bildschirm die Empfindlichkeit des Bewegungsmelders ein (niedrig/mittel/hoch)
- Schalten Sie am Bildschirm die Personenerkennung ein – für Benachrichtigungen & Aufnahmen nur dann, wenn die Kamera teilweise oder vollständig eine Person sieht
- Legen Sie in der App eine Aktivitätsregion (Überwachungsbereich) ein, um nur bei Bewegungen in diesem Bereich Benachrichtigungen über die App zu erhalten
- Bewegungsaufnahmen nur innerhalb eines Zeitraums mit festgelegter Start- & Endzeit
Zum Bewegungsmelder:
- Erwarten Sie nicht zu viel: Mit einer Türklingel, die draußen hängt, lassen sich Bewegungen kaum zu 100 % genau erkennen. Draußen bewegt sich nämlich viel: Menschen, Tiere, Blätter, Fahrzeuge usw. Deshalb wird es immer zu viele oder zu wenige Bewegungsmeldungen geben.
- Hilfreich kann es sein, die Kamera auf einen Bereich mit wenig Bewegung auszurichten, etwa eine Wand. Letztlich ist eine zuverlässige Erkennung aber nur mit aktiver Bilderkennung und dem Einsatz von KI möglich. Dafür ist jedoch eine Internetverbindung nötig, und die Kamerabilder müssten ständig in die Cloud und an einen zentralen Server gestreamt werden. So könnte die KI live mitsehen und lernen, welche Bewegungen in Ihrer Situation relevant sind – zum Beispiel durch Gesichtserkennung. Fraglich ist jedoch, ob das überhaupt legal ist. Wir meinen: nein. Grundsätzlich dürfen Sie eine Kamera nicht dauerhaft auf den öffentlichen Raum richten, geschweige denn ständig Aufnahmen machen und diese an KI-Systeme weitergeben. Deshalb verkaufen wir keine Produkte, die diese KI-Technologie nutzen.

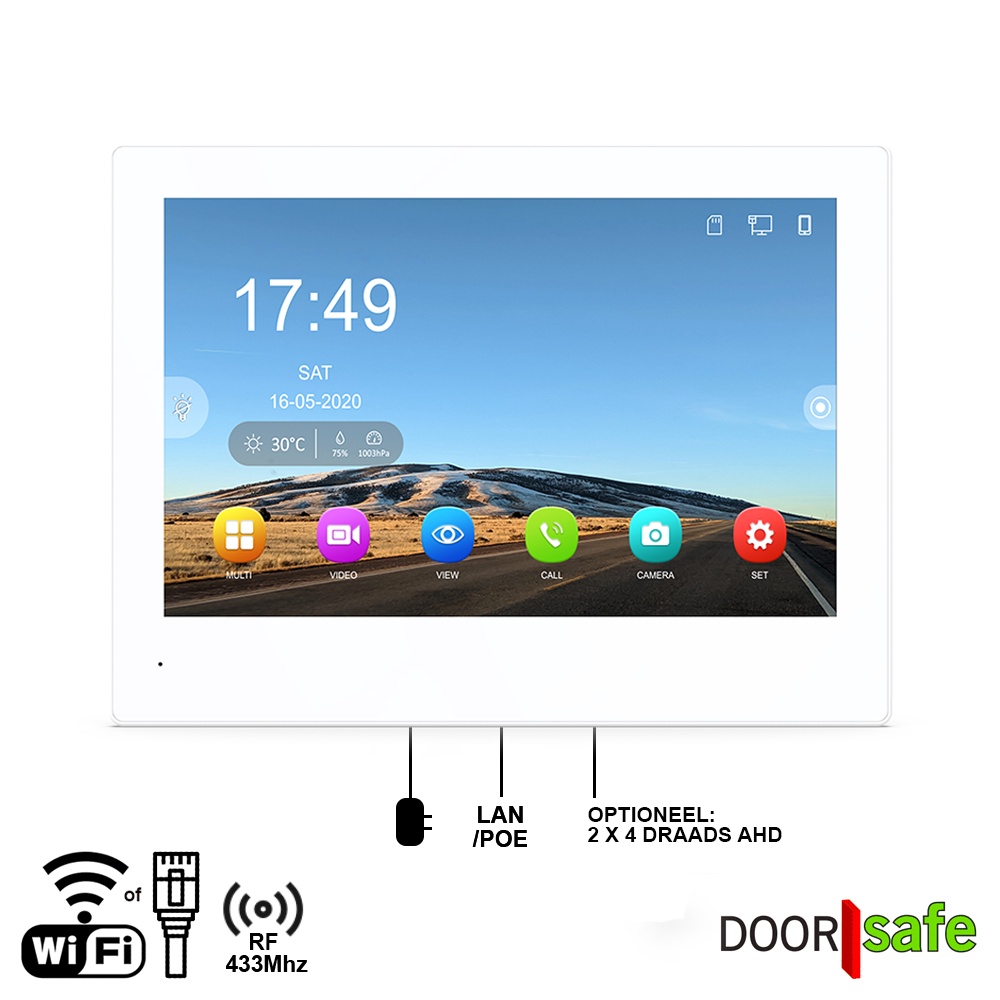

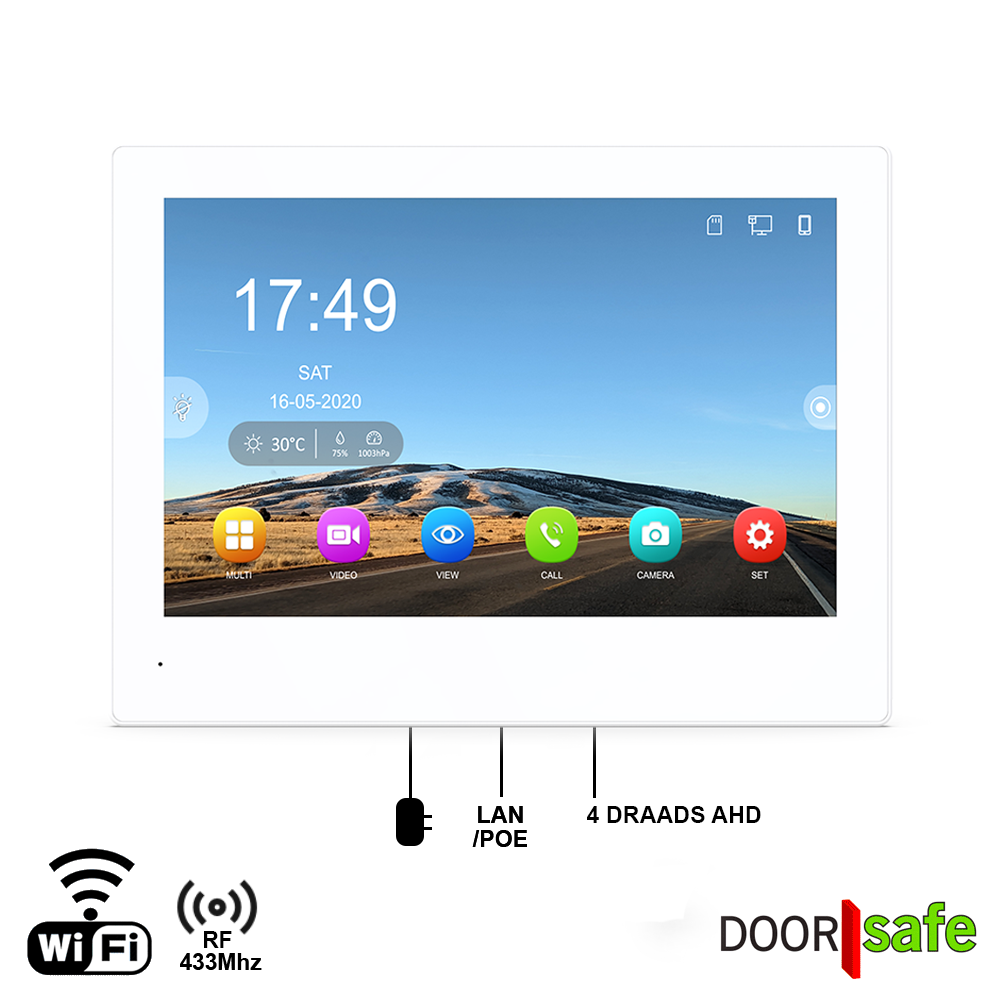

BILDSCHIRM DS7899 SPEZIFIKATIONEN
Maße
- Maße Bildschirm: 200 x 149 x 23 mm.
Anschlüsse
Der Bildschirm hat insgesamt diese Anschlüsse:
- Stromversorgung GND/DC+: Für 12–15 V DC (Gleichstrom). Ein 12-V-DC-Netzteil ist im Lieferumfang enthalten. Diese Anschlüsse bleiben frei, wenn der Bildschirm über ein PoE-Netzwerkkabel versorgt wird.
- LAN-Anschluss (RJ45): Schließen Sie hier ein Netzwerkkabel an, gegebenenfalls mit PoE 802.3af. Das Netzwerkkabel kann direkt in den Bildschirm gesteckt werden.
- RF 433 MHz: zur Verbindung eines Gongs oder eines Entriegelungs- bzw. Dingdong-Moduls per RF-433-MHz-Funksignal
- 2 x 4-Draht-AHD: Stellen Sie eine 4-Draht-Verbindung von diesen Außeneinheiten direkt zu diesem Bildschirm her: DS7590 Silber & DS7591 Schwarz. Diese Anschlüsse müssen nicht genutzt werden und sind optional. Wird der Bildschirm mit DS6660, DS6670 oder über Anschlussoption 3 verbunden, bleiben diese 4-Draht-AHD-Anschlüsse frei.
Diesem Bildschirm können also zwei Arten von Außeneinheiten hinzugefügt werden:
- Außeneinheiten DS7590 Silber & DS7591 Schwarz: Insgesamt können 2 Außeneinheiten dieses Typs per 4-Draht-Kabel direkt mit diesem Bildschirm verbunden werden.
- Außeneinheiten, die mit demselben lokalen Netzwerk verbunden sind wie dieser Bildschirm, z. B. DS6660, DS6670 oder 2-Draht-Türklingeln mit einem Internetmodul DS6702.
Strom & Internet
Es gibt 4 Möglichkeiten, diesen Bildschirm mit Internet und Strom zu versorgen:
- Netzteil + 2,4- oder 5-GHz-WLAN: Schließen Sie den Bildschirm an ein 12–15-V-DC-Netzteil an und verbinden Sie ihn über ein 2,4- oder 5-GHz-WLAN mit dem Internet. Ein 12-V-DC-Netzteil ist im Lieferumfang enthalten.
- Netzteil + Netzwerkkabel: Schließen Sie den Bildschirm an ein 12–15-V-DC-Netzteil an und verbinden Sie ihn per Netzwerkkabel mit einem Internet-Router. Das Netzwerkkabel kann direkt hinten in den Bildschirm gesteckt werden. Ein 15-V-DC-Netzteil ist im Lieferumfang enthalten.
- Netzwerkkabel mit PoE 802.3af: Versorgen Sie den Bildschirm über ein Netzwerkkabel an einem PoE-802.3af-Router oder -Switch mit Internet und Strom. Vorschlag für einen PoE-Switch: DS4986.
Technische Daten
- 8-Zoll-IPS-Vollfarb-Touchscreen: Vollständig per Berührung bedienbar.
- Farbe: Weiß.
- Material: Kunststoff. Nur für den Innenbereich geeignet.
- Supereinfache Installation: das Netzwerkkabel kann direkt hinten in den Bildschirm gesteckt werden.
- Einfache Montage:
- Befestigung an der Wand mit der mitgelieferten Wandhalterung (0,5 mm Wandabstand).
- Aufstellung auf dem Tisch mit dem Tischständer DS4989.
- Optionale höhere Wandhalterung DS4993 (2,5 mm Wandabstand), um Kabel oder Komponenten zu verbergen.
- 100 % zuverlässig: Der Bildschirm funktioniert immer, d. h. er zeigt den Besucher und macht Aufnahmen – auch ohne Internetverbindung –, wenn:
- der Bildschirm per Netzwerkkabel mit demselben Router oder Switch verbunden ist und die Türklingel bzw. das Internetmodul ebenfalls per Netzwerkkabel verbunden ist.
- 4-Draht-Außeneinheiten angeschlossen sind.
- Monitoring-Funktion: Sehen Sie das Bild der Türklingelkamera am Bildschirm an, ohne dass jemand geklingelt hat.
- Vollduplex-Audio: Gleichzeitiges Sprechen in beide Richtungen während eines Anrufs.
- Internetverbindung: Nur für die Kopplung mit der App nötig. Möglich über ein Netzwerkkabel, das direkt hinten in den Bildschirm gesteckt wird, oder über ein 2,4- oder 5-GHz-WLAN.
- Universelle, kostenlose Smart Life-App: Mit über 10 Millionen Downloads, entwickelt vom an einer US-Börse notierten Unternehmen Tuya, ist die App vollständig DSGVO-konform und mit Hunderten smarten Geräten kompatibel, auch mit Produkten anderer Hersteller. Die App ist kostenlos, ohne Abo oder monatliche Kosten. Koppeln Sie das System ganz einfach, indem Sie einen QR-Code auf dem Bildschirm scannen. Betrachten Sie Smart Life als universelles Betriebssystem für smarte Geräte, vergleichbar mit Windows. Das transparente Geschäftsmodell von Tuya sieht vor, dass Hersteller (wie Doorsafe) für die Softwarenutzung zahlen, sodass für Nutzer keine zusätzlichen Kosten entstehen. Anders als Ring (Amazon) oder Nest (Google) verdient Tuya nicht an Nutzerdaten. Tuya bleibt für Endnutzer also kostenlos – jetzt und in Zukunft.
- Helligkeit, Kontrast und Sättigung: Im Menü für jede Außeneinheit separat einstellbar.
- 13 Klingeltöne & eigener Klingelton: Wählen Sie aus 13 Klingeltönen oder stellen Sie einen eigenen Klingelton ein. Passen Sie Lautstärke und Dauer des Klingeltons an.
- Nicht-stören-Modus: Im Menü aktivieren, um den Bildschirm beim Klingeln stummzuschalten. Planen Sie tägliche Zeiträume, in denen der Klingelton lauter, leiser oder aus ist, oder wählen Sie einen anderen Klingelton.
- Individueller Bildschirmhintergrund: Legen Sie ein persönliches Foto als Hintergrund des Bildschirms fest.
- Abwesenheitsnachricht/Anrufbeantworter: Wenn niemand öffnet, kann die Türklingel eine selbst aufgenommene Nachricht abspielen (z. B. „Paket bitte NICHT beim Nachbarn abgeben!“) oder eine Sprachnachricht des Besuchers aufzeichnen.
- Anzeige von Datum, Uhrzeit und Wetter: Im Standby-Modus kann der Bildschirm als Bildschirmschoner Datum, Uhrzeit und Wetter anzeigen. Synchronisieren Sie Datum und Uhrzeit über das Internet oder stellen Sie sie manuell ein. Der Bildschirm kann auch als Wecker dienen.
- Mehrsprachiges Menü: Englisch, Niederländisch, Deutsch, Französisch, Spanisch, Italienisch.
- Einstellbare Nachtsicht: Stellen Sie die 6 Infrarot-LEDs der Außeneinheit am Bildschirm auf automatisch, immer an oder immer aus.
- Bis zu 6 Bildschirme pro Außeneinheit:
- Stellen Sie den Hauptbildschirm auf Raum 1 ein, den zweiten auf Raum 2 usw. Beim Klingeln an Taste 1 läuten alle Bildschirme mit derselben Raumnummer (z. B. 101). Nimmt ein Bildschirm ab, hören die anderen auf zu läuten.
- Leiten Sie einen Anruf nach der Annahme an einen anderen Bildschirm weiter.
- Rufen Sie intern zwischen Bildschirmen an – mit eigenem Klingelton, um es von Besuchern zu unterscheiden.
- Senden Sie Sprachnachrichten an alle Bildschirme (z. B. „Essen ist fertig!“).
- Hören Sie bei anderen Bildschirmen mit (pro Bildschirm abschaltbar für die Privatsphäre).
- Alle Bildschirme müssen mit demselben Internet-Router verbunden sein, damit sich die Bildschirme im Netzwerk finden.
- Eingebauter RF-433-MHz-Sender: Der eingebaute Sender kann:
- einen Steckdosen-Gong DS6603 läuten lassen.
- das Funk-Entriegelungsmodul DS4991 ansteuern, um ein Tor oder Schloss zu öffnen.
- das Funk-Gongmodul DS4996 ansteuern, um einen damit verbundenen vorhandenen kabelgebundenen Gong läuten zu lassen.
- Zusätzliche Gong-Optionen: Lassen Sie auf vier Arten einen Gong an einem weiteren Ort im oder am Haus läuten:
- Der RF-433-MHz-Sender im Bildschirm aktiviert einen Steckdosen-Gong DS6603.
- Der RF-433-MHz-Sender im Bildschirm aktiviert das Funk-Gongmodul DS4996, um einen damit verbundenen vorhandenen kabelgebundenen Gong läuten zu lassen.
- Schließen Sie einen vorhandenen AC- oder DC-Gong mit max. 30 V 4 A AC oder DC kabelgebunden an die COM/NO-Anschlüsse des Bildschirms an.
- Schließen Sie den externen Funksender DS6604 mit 2 Drähten an die COM/NO-Anschlüsse des Bildschirms an, um einen Gong DS6603 per RF 433 MHz zu aktivieren. So kann der Sender weit vom Bildschirm entfernt platziert werden.
- Verbinden Sie einen Gong DS6603 mit dem WLAN und richten Sie in der App eine Smart-Szene ein: Beim Klingeln läutet der Gong.
- QR-Entriegelungscode: Erzeugen Sie am Bildschirm einen QR-Code für einmalige, dauerhafte oder zeit-/tagesgebundene Nutzung. Halten Sie den QR-Code vor die Kamera der Außeneinheit, um ein Tor oder Schloss zu öffnen. Stellen Sie ein, ob der QR-Code das Tor oder das Schloss öffnet. Senden Sie den QR-Code an die App, um ihn zu speichern und mit berechtigten Benutzern zu teilen.
Aufnahmen & Bilder
- Max. 8 Außeneinheiten/Überwachungskameras: Koppeln Sie bis zu 8 Außeneinheiten oder ONVIF-Kameras. Bilder im 2×4-Splitscreen, wischen Sie für die anderen 4. Beim Klingeln zeigt der Bildschirm das Vollbild der Außeneinheit. Mit der Switch-Funktion in der App sehen Sie alle 8 Kameras.
- Foto/Video des Besuchers: Stellen Sie ein, ob ein Foto (.jpg) oder Video (.avi) eines Besuchers auf der 32-GB-SD-Karte (max. 512 GB) gespeichert wird. Aufnahmen können auch deaktiviert werden.
- 32-GB-SD-Karte: Hinten in den Bildschirm einsteckbar, herausnehmbar, max. 512 GB. Gespeicherte Bilder über Bildschirm, App oder PC ansehen. Alle Bilder mit Datum und Uhrzeit.
- Aufnahmen von max. 4 Kameras: Speichern Sie Aufnahmen von bis zu 4 Türklingelkameras oder Überwachungskameras auf der SD-Karte.
- Daueraufnahmen: Alles aufnehmen, optional mit Zeitplan (z. B. 23:00–06:00 Uhr).
- Ereignisaufnahmen: Nur relevante Ereignisse wie Klingeln/Bewegung.
- Bewegungserkennung: In 3 Empfindlichkeitsstufen einstellbar.
- Personenerkennung: aktivieren, um nur Aufnahmen zu machen, wenn Personen oder Körperteile zu sehen sind.
- Einstellbarer Erfassungsbereich: legen Sie einen Bereich im Kamerabild fest, um nur Bewegungen in diesem Bereich aufzunehmen.
- Bild bei Bewegung: bei Bewegung, die von einer Türklingel-Außeneinheit oder ONVIF-Überwachungskamera erkannt wird, schaltet sich der Bildschirm ein.
- Aufnahmen bei Bewegung: bei Bewegung macht der Bildschirm Aufnahmen und speichert sie auf der SD-Karte.
- Push-Benachrichtigung bei Bewegung: Die App kann bei erkannter Bewegung eine Benachrichtigung senden.
- Auf dem Smartphone speichern: Speichern Sie Live-Bilder oder zuvor aufgenommene, über die App abgespielte Bilder im Speicher des Smartphones. Teilen Sie Aufnahmen ganz einfach, z. B. per WhatsApp.
- Videokompression: Wählen Sie H264 oder H265. Stellen Sie H264 ein, um die Bilder der Türklingel im Browser anzusehen.
- Streaming auf NAS: Richten Sie pro Türklingelkamera oder Überwachungskamera einen RTSP-Stream mit eigenem Passwort ein, um Bilder (ohne Ton) auf einem NAS wie Synology zu speichern. Siehe diese Anleitung zur Einrichtung.
- Speicherbedarf: Eine Videoaufnahme von 1 Minute hat ca. 3 MB. Für Daueraufnahmen: 32-GB-SD-Karte für 1 Woche, 128 GB für 1 Monat.
Überwachungskameras über ONVIF hinzufügen
Neben DOORSAFE-Türklingeln können Sie dem Bildschirm auch Überwachungskameras (auch anderer Marken) hinzufügen, sofern diese Kameras ONVIF unterstützen und sich im selben Netzwerk befinden (mit demselben Router oder Switch verbunden). Sehen Sie sich diese Liste an mit den verschiedenen Marken von Überwachungskameras, die wir getestet haben und die über ONVIF zu einem DOORSAFE-Bildschirm hinzugefügt werden können.
So funktioniert es:
- Drücken Sie die Taste ÜBERWACHUNG am Bildschirm, um einen Splitscreen mit bis zu 4 Kameras gleichzeitig zu sehen (DOORSAFE-Türklingeln und/oder ONVIF-Überwachungskameras).
- Tippen Sie auf eines der 4 Bilder, um es im Vollbild anzusehen.
- Insgesamt können 8 Kameras hinzugefügt werden. Durch Wischen zeigen Sie ganz einfach die nächsten 4 Kameras an.
- Wenn der DOORSAFE-Bildschirm über die App mit dem Internet verbunden ist, wird automatisch das Bild der zuerst hinzugefügten Kamera angezeigt. Über die SWITCH-Taste können Sie durch die anderen Kameras blättern.
Aufnahme und Zusatzfunktionen
Nur von den ersten 4 hinzugefügten DOORSAFE-Türklingeln und/oder ONVIF-Überwachungskameras stehen folgende Funktionen zur Verfügung:
- Daueraufnahmen – Alles aufnehmen, optional mit Zeitplan (z. B. nur nachts)
- Ereignisaufnahmen – Nur bei Bewegung oder Klingeln aufnehmen
- Bewegungserkennung – In 3 Empfindlichkeitsstufen einstellbar
- Bild bei Bewegung – Bildschirm schaltet sich bei Bewegung automatisch ein
- Personenerkennung – Aufnahmen nur bei erkennbaren Personen
- Einstellbarer Erfassungsbereich – Wählen Sie einen bestimmten Bildbereich
- Bild bei Bewegung – Bildschirm schaltet sich bei erkannter Bewegung ein
- Aufnahmen bei Bewegung – Automatische Aufnahme und Speicherung auf der SD-Karte des Bildschirms
Für die DOORSAFE-Türklingeln und/oder ONVIF-Überwachungskameras 4–8 ist all dies nicht möglich.
Zum Bewegungsmelder:
- Erwarten Sie nicht zu viel: Mit einer Türklingel, die draußen hängt, lassen sich Bewegungen kaum zu 100 % genau erkennen. Draußen bewegt sich nämlich viel: Menschen, Tiere, Blätter, Fahrzeuge usw. Deshalb wird es immer zu viele oder zu wenige Bewegungsmeldungen geben.
- Hilfreich kann es sein, die Kamera auf einen Bereich mit wenig Bewegung auszurichten, etwa eine Wand. Letztlich ist eine zuverlässige Erkennung aber nur mit aktiver Bilderkennung und dem Einsatz von KI möglich. Dafür ist jedoch eine Internetverbindung nötig, und die Kamerabilder müssten ständig in die Cloud und an einen zentralen Server gestreamt werden. So könnte die KI live mitsehen und lernen, welche Bewegungen in Ihrer Situation relevant sind – zum Beispiel durch Gesichtserkennung. Fraglich ist jedoch, ob das überhaupt legal ist. Wir meinen: nein. Grundsätzlich dürfen Sie eine Kamera nicht dauerhaft auf den öffentlichen Raum richten, geschweige denn ständig Aufnahmen machen und diese an KI-Systeme weitergeben. Deshalb verkaufen wir keine Produkte, die diese KI-Technologie nutzen.
Empfohlenes Zubehör:
€29,00 inkl. MwSt.
€190,00 inkl. MwSt.
€21,00 inkl. MwSt.
€29,00 inkl. MwSt.
€15,95 inkl. MwSt.
| FARBE AUSSENEINHEIT: | Silber, Schwarz |
|---|
VIDEOS
Internetmodul DS6701 + Außeneinheit:
Doorsafe 6700
deurbel met internet module verbinden
toevoegen aan app via netwerkkabel
toevoegen aan app via WiFi
DS6701 koppelen met WiFi gong DS6603 met Smart Scenario
433 Mhz. zender DS6604 koppelen met DS6700 (pairing video zie link in beschrijving)
verbinden met bestaande AC deurbelgong
verbinden met bestaande DC deurbelgong
scherm DS7595 toevoegen
elektrische deuropener aansluiten aan deurbel
elektrische deuropener aansluiten met stroom van deurbel
elektrische deuropener aansluiten aan internet module
Bildschirm DS7899
DS7899
Met POE: van stroom & internet voorzien
Zonder POE: met 12-15V DC voeding verbinden & internet via netwerkkabel
Met 2,4 of 5 Ghz WiFi verbinden
Aansluiten op 12-15V DC
QR code unlock
Met de SmartLife app van Tuya verbinden door de QR code op het scherm te scannen
Koppelen met draadloze DS6603 gong via een RF433Mhz draadloos signaal
4 draads AHD DS7590 of DS7591 aansluiten op een DS7899 scherm
RTSP stream instellen naar een NAS
Toevoegen ONVIF camera
TABELLE MIT TECHNISCHEN DATEN
| Modell | DS6758 |
| Preis & Link | |
| Empfehlung | |
| Monitortyp | 8-Zoll-Volltouch-Farbbildschirm |
| Zusätzliche Außeneinheit oder Bildschirm möglich | Max. 2 x Außeneinheit; Max. 4 x Monitor. |
| Verbindungsart zwischen Außeneinheit und Monitor | 4-adriges Kabel von der Außeneinheit zum Internetmodul und ein 4-adriges Kabel vom Modul zum Bildschirm. Verbindung mit Verlängerungskabel in der Winkelhalterung oder im Haus. Aus der Türklingel kommt ein 40 cm langes, 5 mm dickes Kabel. |
| Maximale Länge und Kabeltyp | Max. Kabellänge von der Außeneinheit zum Monitor: 100 Meter. 4-adriges Kabel mit mindestens 0,5 mm Aderquerschnitt. Bei einer Entfernung >20 m ist ein Koaxialkabel nötig. |
| Internetverbindung | Das Modul kann per 2,4- oder 5-GHz-WLAN oder Netzwerkkabel mit dem Internet verbunden werden. Fällt die Internetverbindung aus, ist die Verbindung mit der App nicht mehr möglich. Daher empfiehlt sich ein RF-433-MHz-Gong und/oder ein Bildschirm, um auch bei Internetausfall einen Gong zu hören und zu sehen, wer klingelt. |
| App | Smart Life (Tuya), iOS- & Android-App |
| Audioverbindung | Duplex-Gegensprechen: gleichzeitig sprechen und hören. |
| Stromversorgung Außeneinheit | Außeneinheit wird vom Modul über das 4-Draht-Kabel mit Strom versorgt. Das Modul muss an das mitgelieferte 15V-DC-1A-Netzteil angeschlossen werden. |
| Stromversorgung Monitor | Der Bildschirm arbeitet mit 12–15V DC und wird über das mitgelieferte 12-V-Steckernetzteil oder per PoE (IEEE 802.3af) über das Netzwerkkabel versorgt. |
| Montage Monitor | Wandmontage möglich. Stromanschluss an der Rückseite des Monitors. + Mit dem Tischständer DS4989 auf einen Tisch stellbar. |
| Montage Außeneinheit | Flach an der Wand oder in einer Ecke. 30-Grad-Eckmontagehalterung im Lieferumfang. |
| Speicherung der Aufnahmen | Speicherung auf 32-GB-microSD-Karte im Modul und im Monitor (max. 128 GB), 32-GB-SD-Karte im Lieferumfang. Macht Videos bei Bewegungen & von der klingelnden Person plus ein Foto. Aufnahmen können per App, durch Einstecken der SD-Karte in einen PC oder über den ggf. vorhandenen Bildschirm angesehen werden. Die Aufnahme kann abgeschaltet werden. Speicherung auf einem NAS ist nicht möglich. |
| Monitoring-Funktion | Ja |
| Bewegungsmelder | Sobald die Türklingel eine Bewegung erkennt und aufzeichnet, kann die App eine Push-Nachricht senden. Funktioniert auf Basis der von der Kamera erkannten Bewegungen. Kann auch komplett ausgeschaltet oder nach Zeitplan ein-/ausgeschaltet werden. Die Empfindlichkeit ist in 3 Stufen einstellbar. Bei Bewegung wird ein Video auf der SD-Karte im Modul gespeichert. |
| Kameraauflösung | 2MP FHD 1920x1080 (1080P) |
| Blickwinkel | 120° |
| Wetterfestigkeit | Ja, IP65. Gehäuse der Außeneinheit aus Metall: Zink-/Aluminiumlegierung. |
| Klingeltöne | Die App sendet eine Benachrichtigung. Der Ton der Benachrichtigung ist eine Einstellung von Android bzw. iOS. Ggf. Bildschirm: 13 Klingeltöne, 9 Lautstärkestufen, Klingeldauer einstellbar (10–60 Sek.), Lautstärke & Dauer einstellbar, stummschaltbar. Eigener Klingelton möglich. |
| Namensschild | - |
| Klingelbestätigung | LED leuchtet heller & ein Ton kann erklingen. Ton kann ein- oder ausgeschaltet werden. |
| Diebstahlschutz | - |
| Nachtsicht | - |
| Schloss / Tor anschließbar | Auf 3 Arten: 1. verdrahtet an der Außeneinheit: - NO/COM/NC: Arbeitsstrom oder Ruhestrom; potenzialfreier Kontakt: max. AC/DC 15V, 1A. (Bildschirm oder Außeneinheit kann 15V liefern) - Entriegelungszeit: über den Bildschirm einstellbar. 2. verdrahtet am Modul: - NO/COM: Arbeitsstrom oder Ruhestrom; potenzialfreier Kontakt: max. AC/DC 15V, 1A. - Entriegelungszeit: 0,5 Sek.; nicht einstellbar. 3. drahtlos vom Bildschirm über RF-433-MHz-Sender zum Funk-Entriegelungsmodul DS4991 - Entriegelungszeit: über den Bildschirm einstellbar. Schloss/Tor öffnen über: - Bildschirm - App |
| Gong anschließbar | - Mit Internetverbindung: DS6603 WLAN-Gong mit Smart-Szene in der App. - Anschluss eines verdrahteten/vorhandenen Gongs oder des Funksenders DS6604 am Modul ist möglich. - Vom RF-433-MHz-Sender im Bildschirm direkt zum Funk-Gongmodul DS4996. Max. 12 Module pro Bildschirm. Dieses Modul kann mit einem vorhandenen AC- oder DC-Gong verbunden werden. |
| Abmessungen | - Außeneinheit: 131 x 46 x 20 mm - Internetmodul: 110x80x25 mm - Bildschirm: 200 x 149 x 23 mm |
| Menüsprachen | Niederländisch, Englisch, Deutsch, Französisch, Spanisch, Italienisch, Portugiesisch |
| Modell | DS6758 |
| __________________________________ | __________________________________ |
LIEFERUMFANG
Dieses Paket besteht aus:
- 1 x Außeneinheit DS7590 (silber) oder DS7591 (schwarz)
- 1 x Montagehalterung
- 1 x Eckhalterung
+
- 1 x Internetmodul – Doorsafe 6701
- 1 x 32-GB-microSD-Karte
- 1 x 15-V-DC-Netzteil für die Steckdose
- Kabel mit Steckern
- 2 x Doorsafe-Aufkleber
+
- 1 x 7-Zoll-Touchscreen – Doorsafe 7899
- 1 x 32-GB-SD-Karte
- 1 x 12-V-DC-1-A-Netzteil für EU-Steckdose
- 1 x Halterung für die Wandmontage des Bildschirms
- Stecker zum Einstecken in den Bildschirm für die Anschlüsse
- Dübel & Schrauben
- 2 x Doorsafe-Aufkleber
FAQ
Tuya Allgemein
1. Volg deze link:
https://protect-eu.ismartlife.me/login
Achten Sie darauf, dass der Server auf (Central) Europe steht.
Und rechts neben dem Smart-Life-Logo auf: English
(weitere mögliche Sprachen: Spanisch, Portugiesisch, Russisch, Deutsch, Mandarin, Koreanisch)
2. Wählen Sie in der Smart Life oder Tuya App oben rechts das ‚+‘ und danach: Scan QR code & scannen Sie den im Browser angezeigten QR-Code mit dem Smartphone, auf dem die Smart Life oder Tuya App installiert ist.
3. Bestätigen Sie die Anmeldung in der App
4. Sehen Sie sich die Kameras an.
- In der linken Spalte steht eine Liste aller verbundenen Türklingeln oder Kameras.
- Wenn Sie auf ein Produkt klicken, wird es rot und das Bild wird angezeigt.
- Der grüne Punkt hinter dem Produktnamen zeigt, dass das Produkt online ist.
- Klicken Sie auf das Mikrofon unten links im Kamerabild, um über die Türklingel oder die Kamera etwas sagen zu können.
- Mit der Power-Taste oben rechts im Kamerabild kann das Kamerabild ausgeschaltet werden.
- Klicken Sie oben im Bild auf HD oder SD, um zwischen einer hohen und einer niedrigeren Bildauflösung zu wechseln.
- Wählen Sie unten rechts im Kamerabild ein bildschirmfüllendes Kamerabild oder die gleichzeitige Anzeige mehrerer Kamerabilder im Splitscreen.
- Wählen Sie ganz oben rechts im Bildschirm Logout, um sich abzumelden, oder wechseln Sie zu anderen in der App angelegten Räumen.
Beperkingen:
- Wenn jemand klingelt, ist es nicht möglich, über den Browser eine Push-Nachricht zu erhalten. Und im Browser lassen sich auch keine Einstellungen ändern.
- H265 ist der Nachfolger von H264. H265 liefert ein schnelleres und schärferes Bild. Manche Doorsafe-Produkte müssen erst auf H264 umgestellt werden, damit die Bilder im Browser angezeigt werden können.
- Das Ansehen von Aufnahmen und das Speichern von Bildern auf dem PC oder Laptop ist derzeit noch nicht möglich.
Arten von Meldungen
Sobald jemand klingelt, erhalten Sie eine Push-Nachricht von der App.
Wenn Sie auf diese Push-Nachricht tippen, öffnet sich die App und Sie schauen direkt durch die Kamera der Türklingel.
Nur wenn die App geöffnet ist, erscheint zuerst der Bildschirm mit dem roten und grünen Knopf und Sie sehen zuerst ein Foto der Person, die klingelt.
Dieses Foto wird aber immer gemacht (also sowohl, wenn Sie eine Push-Nachricht erhalten, als auch, wenn die App geöffnet ist), und es lässt sich unter Nachrichten nachträglich ansehen.
Ein- oder Zwei-Wege-Kommunikation
Sobald Sie durch die Kamera schauen, hören Sie nicht direkt, was die klingelnde Person sagt: Der Lautsprecher ist durchgestrichen.
Das ist auch logisch, denn die klingelnde Person merkt nicht sofort, dass Sie angefangen haben, durch die Kamera zu schauen, und wird daher auch nicht anfangen zu sprechen.
Die klingelnde Person wartet, bis Sie als Erste/r etwas über die Türklingel sagen.
Die klingelnde Person wartet, bis Sie als Erste/r etwas über die Türklingel sagen.
Wenn Sie anschließend auf Talk drücken (die Taste wird blau), können Sie direkt anfangen zu sprechen.
(wenn dies aktiviert ist, hört die Türklingel draußen auf zu klingeln und eventuelle Bildschirme hören ebenfalls auf zu klingeln, nachdem auf Talk gedrückt wurde)
Kurz gesagt: Wenn jemand klingelt, drücken Sie auf Talk und sagen als Erste/r etwas.
Danach gibt es zwei Möglichkeiten:
1. Einweg-Audio
Erst wenn Sie Talk wieder ausschalten, kann die klingelnde Person etwas sagen (erst wenn Talk aus ist, verschwindet das Kreuz beim Lautsprecher).
Dieses hat ‚Einweg-Audio‘. Sie sprechen dabei abwechselnd.
In den Einstellungen können Sie unter ‚Basisfunktionen‘ den Audiomodus auch auf ‚Zwei-Wege-Audio‘ stellen.
2. Zwei-Wege-Audio
Sobald Sie auf Talk drücken, kann auch die klingelnde Person etwas sagen (das Kreuz beim Lautsprecher verschwindet sofort).
Sie können jetzt also gleichzeitig sprechen.
Durch Ausschalten von Talk können Sie Ihr eigenes Mikrofon ausschalten.
Wenn Sie auf den Lautsprecher tippen, hören Sie nicht mehr, was die klingelnde Person sagt (beim Lautsprecher erscheint dann wieder ein Kreuz).
Prüfen Sie, ob die Einstellungen in der Smart Life App richtig eingestellt sind:
Wählen Sie Profil unten rechts in der App:
Wählen Sie das Sechseck oben rechts in der App:
Schalten Sie Ton ein und wählen Sie Push-Benachrichtigung:
Schalten Sie Device Alert ein und stellen Sie DND/Nicht stören aus:
Schalten Sie Enable System Notification ein:
Schalten Sie unter Privacy Settings Notification & Access to full screen notifications ein:
1. Einstellungen wählen
2. Nach unten scrollen
3. Wählen Sie Audio Settings
4. Auswahl treffen und bestätigen
Bei Android kann die Funktion der App gestört werden, wenn die Akkuverbrauch-Optimierung aktiviert ist oder Android nicht zulässt, dass die App im Hintergrund läuft.
Das lässt sich wie folgt ändern:
- Gehen Sie in den Android-Einstellungen zu Apps
2. Suchen Sie nach Smart Life
3. Wählen Sie Batterie
4.
Schalten Sie Akkuverbrauch-Optimierung aus.
Dadurch wird Hintergrundaktivität immer zugelassen werden; dies lässt sich dann nicht mehr ausschalten und wird grau.
Das Löschen eines Kontos in der Smart Life App funktioniert wie folgt:
1. Gehen Sie in der App unten rechts zu: Profil
2. Wählen Sie oben rechts das Zahnrad, um zu den Einstellungen zu gelangen
3. Wählen Sie Konto und Sicherheit
4. Wählen Sie Konto deaktivieren
5. Warten Sie 5 Sekunden und wählen Sie Bestätigen
a
Wie erhalte und ändere ich Benachrichtigungen der Smart Life App von Tuya auf einem Android-Gerät?
Push-Nachrichten der Smart Life App erhalten
Erhalten Sie keine Benachrichtigungen der Smart Life App auf Ihrem Android-Smartphone? Oder möchten Sie bei einer Benachrichtigung einen anderen Ton hören? Prüfen Sie dann diese Einstellungen und sehen Sie sich die Screenshots unten mit den richtigen Einstellungen an.
Diese Screenshots wurden auf der Android-Version von Samsung erstellt. Wenn Sie ein Android-Smartphone einer anderen Marke haben, können die Einstellungen etwas abweichen. Leider können wir nicht die Einstellungen aller Android-Marken zeigen.
Prüfen Sie diese Einstellungen zum Akkuverbrauch:
- Gehen Sie zu ‘Einstellungen’
- Wählen Sie ‘Apps’
- Suchen Sie in der App-Liste nach „Smart Life‚
- Wählen Sie ‘Batterie’
- Wählen Sie ‘Nicht eingeschränkt’
Prüfen Sie diese Einstellungen zur Datennutzung:
- Gehen Sie zu ‘Einstellungen’
- Wählen Sie ‘Apps’
- Suchen Sie in der App-Liste nach „Smart Life‚
- Wählen Sie ‘Mobile Daten’
- Schalten Sie „Datennutzung im Hintergrund zulassen“ ein
- Schalten Sie „Datennutzung im Datensparmodus zulassen“ ein
Prüfen Sie diese Berechtigungen:
- Gehen Sie zu ‘Einstellungen’
- Wählen Sie ‘Apps’
- Suchen Sie in der App-Liste nach „Smart Life‚
- Wählen Sie ‘Berechtigungen’
- Erteilen Sie Berechtigungen für:
- Dateien und Medien: damit die App Fotos oder Videos der Kameratürklingel speichern kann
- Kamera: damit die App einen QR-Code scannen kann
- Mikrofon: damit Sie über die App mit der Person sprechen können, die klingelt
- Optional:
- Standort: einschalten, um standortbasierte Smart-Szenarien einrichten zu können, z. B. „Wenn ich in die Nähe meines Hauses komme, schalte das Licht ein“. Außerdem für die Anzeige des aktuellen Wetters und zum einfacheren Hinzufügen von Produkten.
- Geräte in der Nähe: einschalten, um Produkte einfacher hinzufügen zu können.
Prüfen Sie zuerst, ob Sie die neueste Version der Smart Life App verwenden:
Öffnen Sie den Play Store und suchen Sie die Smart Life App:
Tippen Sie auf den Pfeil nach rechts und scrollen Sie nach unten, um die neueste Version der App zu sehen:
Die richtigen Android-Einstellungen, um Benachrichtigungen zu erhalten oder die Art der Benachrichtigung anzupassen, anhand von Screenshots:
- Gehen Sie in den Android-Einstellungen zu Apps
2. Zoek op Smart Life
3A. Kies Batterie
3A. Stel in op Nicht eingeschränkt
3B. Kies Mobile Daten
3B. Zet ‘Datennutzung im Hintergrund zulassen“ ein & Schalten Sie „Datennutzung im Datensparmodus zulassen“ ein
3C. Kies Benachrichtigungen & schalten Sie „Berechtigungen entfernen, wenn App nicht verwendet wird“ aus
3D. Kies Benachrichtigungskategorien
3D.
Tippen Sie auf den Text Benachrichtigungen mit langem Klingelton um den Ton der Push-Nachricht einzuschalten und einzustellen nachdem jemand geklingelt hat
Tippen Sie auf den Text Benachrichtigungen mit kurzem Klingelton um den Ton der Push-Nachricht einzuschalten und einzustellen bei einer Bewegung
Die anderen Benachrichtigungsarten werden nicht verwendet.
5.
Tippen Sie auf eine Benachrichtigungskategorie um zu diesen Einstellungen zu gelangen:
Schalten Sie Benachrichtigungen anzeigen ein oder aus, um eine sichtbare Benachrichtigung zu erhalten
Schalten Sie Benachrichtigen oder Lautlos ein für eine Benachrichtigung mit Ton oder eine lautlose Benachrichtigung (also nur sichtbar)
Legen Sie mit Als Pop-up anzeigen fest, ob bei einer Benachrichtigung auch eine Pop-up-Push-Nachricht angezeigt wird
Wählen Sie bei Ton den gewünschten Ton für eine Benachrichtigung
Lassen Sie das Telefon bei Bedarf auch Vibrieren bei einer Benachrichtigung
Lassen Sie die Ränder des Telefons zusätzlich aufleuchten mit Blinklicht
Bei Sperrbildschirm können Sie festlegen, was auf dem Sperrbildschirm angezeigt wird
Mit „Nicht stören“ ignorieren einschalten, ist auch dann ein Ton zu hören, wenn die Nicht-stören-Funktion des Telefons aktiviert ist.
Prüfen Sie nun, ob die Einstellungen in der Smart Life App richtig sind:
Kies Profil unten rechts in der App:
Kies das Sechseck oben rechts in der App:
Zet Ton ein und wählen Sie Push-Benachrichtigung:
Zet Device Alert ein und wählen Sie System Notification:
Zet Enable System Notification ein:
Eine Türklingel kann mit bis zu 20 Benutzern geteilt werden.
Alle Beschränkungen (Höchstwerte) der Tuya & Smart Life App
Bron: https://support.tuya.com/en/help/_detail/K9q79msw3accz
| Thema | Beschreibung | Höchstwert |
|---|---|---|
| Anzahl Zeitpläne / Timer | Maximale Anzahl Timer pro Gerät | Lokaler Timer: 30 Cloud-Timer: 200 |
| Anzahl Geräte pro Haushalt | Maximale Anzahl Geräte, die einem Haushalt hinzugefügt werden können | 200 (ab Version 6.9.0: 1000) |
| Anzahl Tap-to-Run (Szenen) | Maximale Anzahl Szenen pro Haushalt | 200 |
| Anzahl Automatisierungen | Maximale Anzahl Automatisierungen pro Haushalt | 200 |
| Anzahl Aktionen in einem Tap-to-Run | Maximale Anzahl Aktionen in einer Szene | 200 |
| Anzahl Aktionen in einer Automatisierung | Maximale Anzahl Aktionen in einer Automatisierung | 200 |
| Anzahl Bedingungen in einer Automatisierung | Maximale Anzahl Bedingungen in einer Automatisierung | 10 |
| Gleichzeitige Anmeldungen | Maximale Anzahl Geräte, auf denen gleichzeitig mit einem Konto angemeldet werden kann | 200 |
| Anzahl Haushalte | Maximale Anzahl Haushalte, die ein Konto anlegen kann | 20 |
| Anzahl Haushaltsmitglieder | Maximale Anzahl Mitglieder pro Haushalt | 20 |
| Anzahl Räume pro Haushalt | Maximale Anzahl Räume pro Haushalt | 20 |
| Anzahl Geräte pro Raum | Maximale Anzahl Geräte pro Raum | 50 |
| Anzahl Geräte in einer Gerätegruppe | Maximale Anzahl Geräte pro Gruppe | 100 |
| Anzahl Gerätegruppen pro Haushalt | Maximale Anzahl Gruppen pro Haushalt | 20 |
| Teilen einer Gerätegruppe | Maximale Anzahl Benutzer, mit denen eine Gerätegruppe geteilt werden kann | 20 |
| Teilen eines einzelnen Geräts | Maximale Anzahl Benutzer, mit denen ein Gerät geteilt werden kann | 20 |
| Anzahl Haushalte, in denen Sie Mitglied sind | Maximale Anzahl Haushalte, denen Sie beitreten können | 20 |
200 ist die maximale Anzahl Geräte, die in der App einem Haushalt hinzugefügt werden können.
Alle Beschränkungen (Höchstwerte) der Tuya & Smart Life App
Zuletzt aktualisiert: 30. Oktober 2025
Quelle: https://support.tuya.com/en/help/_detail/K9q79msw3accz
| Thema | Beschreibung | Höchstwert |
|---|---|---|
| Anzahl Zeitpläne / Timer | Maximale Anzahl Timer pro Gerät | Lokaler Timer: 30 Cloud-Timer: 200 |
| Anzahl Geräte pro Haushalt | Maximale Anzahl Geräte, die einem Haushalt hinzugefügt werden können | 200 (ab Version 6.9.0: 1000) |
| Anzahl Tap-to-Run (Szenen) | Maximale Anzahl Szenen pro Haushalt | 200 |
| Anzahl Automatisierungen | Maximale Anzahl Automatisierungen pro Haushalt | 200 |
| Anzahl Aktionen in einem Tap-to-Run | Maximale Anzahl Aktionen in einer Szene | 200 |
| Anzahl Aktionen in einer Automatisierung | Maximale Anzahl Aktionen in einer Automatisierung | 200 |
| Anzahl Bedingungen in einer Automatisierung | Maximale Anzahl Bedingungen in einer Automatisierung | 10 |
| Gleichzeitige Anmeldungen | Maximale Anzahl Geräte, auf denen gleichzeitig mit einem Konto angemeldet werden kann | 200 |
| Anzahl Haushalte | Maximale Anzahl Haushalte, die ein Konto anlegen kann | 20 |
| Anzahl Haushaltsmitglieder | Maximale Anzahl Mitglieder pro Haushalt | 20 |
| Anzahl Räume pro Haushalt | Maximale Anzahl Räume pro Haushalt | 20 |
| Anzahl Geräte pro Raum | Maximale Anzahl Geräte pro Raum | 50 |
| Anzahl Geräte in einer Gerätegruppe | Maximale Anzahl Geräte pro Gruppe | 100 |
| Anzahl Gerätegruppen pro Haushalt | Maximale Anzahl Gruppen pro Haushalt | 20 |
| Teilen einer Gerätegruppe | Maximale Anzahl Benutzer, mit denen eine Gerätegruppe geteilt werden kann | 20 |
| Teilen eines einzelnen Geräts | Maximale Anzahl Benutzer, mit denen ein Gerät geteilt werden kann | 20 |
| Anzahl Haushalte, in denen Sie Mitglied sind | Maximale Anzahl Haushalte, denen Sie beitreten können | 20 |
Eine Türklingel oder Kamera kann mit bis zu 20 Benutzern geteilt werden. Hier finden Sie alle Beschränkungen der Smart Life App von Tuya: https://support.tuya.com/en/help/_detail/K9q79msw3accz
Der Zugriff auf Produkte kann auf zwei Arten geteilt werden:
1. Einen weiteren Benutzer hinzufügen, der alle Rechte hat
Indem Sie Mitglieder über die Haushaltsverwaltung zu einem Raum/einer Gruppe/Familie hinzufügen (Raum-/Gruppenebene).
Ein weiterer Benutzer kann Administrator oder Common Member sein.
Ein Common Member kann keine weiteren Mitglieder zum Raum/zur Gruppe/Familie hinzufügen.
Diese weiteren Benutzer können:
- erhält eine Push-Nachricht, wenn jemand klingelt oder bei Bewegung
- kann zuhören & sprechen
- kann durch die Kamera schauen
- kann Aufnahmen ansehen
- eine Tür oder ein Tor öffnen
- etwas an den Einstellungen ändern
- die Türklingel mit weiteren Benutzern teilen
Die 2. Möglichkeit finden Sie unten unter Punkt 2.
1. Einen weiteren Benutzer mit allen Rechten hinzufügen, indem Sie ihn über die Haushaltsverwaltung als Mitglied zu einem Raum oder einer Gruppe hinzufügen (Raum-/Gruppenebene)
1. Wählen Sie oben links das Haus-Symbol
2. Wählen Sie oben links Haushaltsverwaltung / Home-Management
3. Wählen Sie den Namen des Haushalts / der Familie
4. Wählen Sie Mitglied hinzufügen
5. Wählen Sie App-Konto
5.Vul Name & E-Mail-Adresse ein, weisen Sie dem neuen Benutzer eine Rolle zu und tippen Sie oben rechts auf Speichern.
Geben Sie also bei Konto ein: die E-Mail-Adresse des anderen Benutzers
Kies de rol:
Common member: beperkte rechten
Beheerder: alle rechten
6. Lassen Sie den weiteren Benutzer die Einladung annehmen
2. Einen weiteren Benutzer hinzufügen, der eingeschränkte Rechte hat
Diese weiteren Benutzer haben eingeschränkte Rechte. Ein weiterer Benutzer:
- erhält eine Push-Nachricht, wenn jemand klingelt oder bei Bewegung
- kann zuhören & sprechen
- kann durch die Kamera schauen
- kann Aufnahmen ansehen
Kann aber nicht:
- eine Tür oder ein Tor öffnen
- etwas an den Einstellungen ändern
- die Türklingel mit weiteren Benutzern teilen
Sie können einen Zeitraum festlegen, wie lange die Türklingel geteilt wird.
2. Einen weiteren Benutzer hinzufügen, der eingeschränkte Rechte hat, indem Sie ein Produkt teilen (Produktebene) über die Einstellungen der Türklingel
1. Öffnen Sie die Einstellungen der Türklingel, indem Sie im Livebild oben rechts auf das Stift-Symbol tippen
2. Wählen Sie Gerät teilen / Share device
2. Wählen Sie Smart Life Konto
3.Kies Region (Germany) und geben Sie die E-Mail-Adresse des weiteren Benutzers ein
Geben Sie also bei Konto ein: die E-Mail-Adresse des anderen Benutzers
4. Lassen Sie den weiteren Benutzer die Einladung annehmen
De uitgever van de app is: Volcano Technology Limited
Auf der Seite https://www.tuya.com/trustcenter findest du das Trust Center von Tuya.
Diese Seite gibt einen Überblick über Tuyas Ansatz in den Bereichen Vertrauen, Sicherheit und Datenschutz. Wichtige Abschnitte sind:
- Security: Wie Tuya die höchsten Sicherheitsstandards einsetzt, um Kundendaten und Systeme zu schützen.
- Global Compliance: Einhaltung internationaler Vorschriften wie DSGVO (GDPR), CCPA und weiterer Datenschutz- und Cybersicherheitsgesetze.
- Data Privacy: Maßnahmen zum Schutz deiner Daten bei der Erhebung, Speicherung, Verarbeitung und Löschung.
- Trusted Resources: Herunterladbare Whitepapers zu Informationssicherheit, DSGVO und KI-Sicherheit. Bounty Program: Möglichkeit, Sicherheitslücken zu melden und aktiv zu einem sicheren Ökosystem beizutragen.
- Bounty Program: Möglichkeit, Sicherheitslücken zu melden und aktiv zu einem sicheren Ökosystem beizutragen.
Kurz zusammengefasst: Eine Transparenz-Seite, auf der Tuya zeigt, wie ernst sie Sicherheit, Compliance und Datenschutz nimmt.
Hier siehst du eine Übersicht aller Zertifizierungen:
Die Art des Tons, der ertönt, wenn die Smart Life App eine Push-Nachricht gibt, kann nicht angepasst werden. Weil dies eine iOS-Einstellung ist.
Schritt 1: Schalten Sie den Stromsparmodus aus
- Gehen Sie zu den iPhone-Einstellungen
- Wählen Sie Batterie aus
- Deaktivieren Sie den Stromsparmodus
Schritt 2: Geben Sie der App die richtigen Berechtigungen
- Gehen Sie zu den iPhone-Einstellungen
- Scrollen Sie nach unten und wählen Sie die Smart Life-App aus der Liste der Apps aus
- Geben Sie der App die richtigen Berechtigungen, siehe Beispiel rechts.
- Wählen Sie Mitteilungen. Und Mitteilungen erlauben, siehe Beispiel rechts.
Schritt 3: Richten Sie die SmartLife-App richtig ein
- Wählen Sie unten in der App: Profil
- Wählen Sie Nachtricht
- Wählen Sie das Rad oben rechts, um zu den Benachrichtigungsinstellungen zu gehen
- Setzen Sie Benachrichtigungen ein, siehe Beispiel rechts.
- Benachrichtigungen aktivieren einschalten, siehe Beispiel rechts.
- Alarm, Familie, Bekanntmachung einschalten, siehe Beispiel rechts.
Möchten Sie auch durch Ihre Türklingel oder Sicherheitskamera auf Ihrem PC schauen können? Und auch mit wem sprechen können? Und Ihr gesamtes SmartHome steuern können?
Dies kann mit einem kostenlosen Android-Emulator wie BlueStacks erfolgen.
BlueStacks ist ein Android-Emulator. Dies wird hauptsächlich für Gamer verwendet, die Spiele spielen möchten, die nur als Apps existieren. Aber auch für Smart Home Nutzer ist dieser perfekt geeignet. Ein Android-Emulator hilft beim Erstellen eines Android Virtual Device (ADV) auf Ihrem PC. Es kann verwendet werden, um Apps aus dem Google Play Store unter Windows oder macOS auszuführen. Sie können jede Android-Anwendung wie ein physisches Android-Gerät installieren, verwenden und deinstallieren. Jeder, vom Gamer über einen Smart-Home-Benutzer bis hin zu einem Android-App-Entwickler, kann es kostenlos nutzen.
Folge diesen Schritten:
- Downloaden und installieren Sie Bluestacks
- Melden Sie sich mit einem Google-Konto bei Android an
- Suchen Sie die Smart Life App im Google App Store und installieren Sie die App
- Melden Sie sich mit einem zusätzlichen Benutzerkonto bei der Smart Life App an (da es nicht möglich ist, sich auf 2 Geräten mit demselben Smart Life Konto anzumelden)
- Teilen Sie dann den Raum oder ein bestimmtes Produkt mit dem zusätzlichen Benutzer in der App (siehe Handbuch zur Funktionsweise des Teilens).
- Wenn jemand klingelt, klingelt Ihr PC, genau wie Ihr Smartphone.
Und Sie können auch über das Mikrofon und die Lautsprecher des PCs mit demjenigen sprechen, der an der Tür klingelt
Sehen Sie sich hier die vollständigen Systemanforderungen von BlueStacks an.
Es gibt auch mehrere Alternativen zu BlueStacks:
10+ BEST Android Emulators For PC And MAC [Updated 2022 List]
Auf dieser Seite von Tuya können Sie Folgendes herunterladen:
- Zusammenfassung der Ergebnisse der Validierung der Datenschutzbestimmungen von Tuya GDPR, erstellt von TRUSTe
- Whitepaper zur Tuya Smart Cloud Platform
Hier finden Sie eine Übersicht aller Zertifizierungen:
6700
Es gibt 3 Möglichkeiten, Kabel miteinander zu verbinden:
- Kabel verdrillen und mit Isolierband abdecken
- Kabel mit Schnellverbindern verbinden
- Kabel mit Lötverbinder-Schrumpfschlauch und Heißluftfön verbinden
Beispiele sehen Sie in diesen Videos:
Kabels met elkaar verbinden met isolatie tape
Kabels met elkaar verbinden met een WAGO snelknoppeling
buitenunit aansluiten op een voeding met krimpkous soldeer units
Dafür lassen sich diese Produkte verwenden:
€ 14,95 inkl. MwSt.
Die Farben der LEDs am Internetmodul haben folgende Bedeutung:
- WEISS
- leuchtet: Internetmodul hat Strom (muss also immer leuchten)
- ROT
- langsam blinken: bereit zur Verbindung mit der App
- schnell blinken: Verbindung mit der App wird hergestellt / Internetverbindung unterbrochen
- GRÜN:
- leuchtet: per Netzwerkkabel mit dem Internet verbunden
- BLAU:
- leuchtet: per WLAN mit dem Internet verbunden
RESET:
Sie können kurz oder lang auf die Reset-Taste drücken:
- Reset lang: Drücken Sie 5 Sek. auf die Reset-Taste
- Nach einem Reset leuchten diese zwei Farben: Weiß (weil das Modul Strom hat) & Rot blinkt langsam. Sobald die App das Modul im Netzwerk gefunden hat, blinkt es schnell rot. Ist das Koppeln gelungen, leuchtet Blau, wenn per WLAN verbunden wurde, oder Grün, wenn mit einem Netzwerkkabel verbunden wurde.
- Reset kurz: Stellen Sie eine eventuelle Verzögerung ein, wie lange es dauert, bis eine Push-Nachricht gesendet wird:
- Drücken Sie jeweils kurz auf die Reset-Taste am Internetmodul:
- Nur weiße LED an: 0 Sek. Verzögerung
- Weiße & rote LED an: 15 Sek. Verzögerung
- Weiße & rote & grüne LED an: 30 Sek. Verzögerung
- Weiße & rote & grüne & blaue LED an: 45 Sek. Verzögerung
- Drücken Sie jeweils kurz auf die Reset-Taste am Internetmodul:
-
- Wählen Sie also 1 dieser Optionen. Warten Sie danach 5 Sek., um die Auswahl zu bestätigen.
Standardmäßig ist nach einem Reset die Verzögerung der Push-Nachricht 0 Sekunden.
Wenn Sie möchten, kann es aber auch länger dauern, bevor eine Push-Nachricht über die App gesendet wird.
Drücken Sie kurz auf Reset, um eine Verzögerung der Push-Nachricht einzustellen:
- Reset kurz: Stellen Sie eine eventuelle Verzögerung ein, wie lange es dauert, bis eine Push-Nachricht gesendet wird:
- Drücken Sie jeweils kurz auf die Reset-Taste am Internetmodul:
- Nur weiße LED an: 0 Sek. Verzögerung
- Weiße & rote LED an: 15 Sek. Verzögerung
- Weiße & rote & grüne LED an: 30 Sek. Verzögerung
- Weiße & rote & grüne & blaue LED an: 45 Sek. Verzögerung
- Drücken Sie jeweils kurz auf die Reset-Taste am Internetmodul:
-
- Wählen Sie also 1 dieser Optionen. Warten Sie danach 5 Sek., um die Auswahl zu bestätigen.
Halten Sie die Reset-Taste nicht zu lange gedrückt, sonst wird das Internetmodul vollständig zurückgesetzt:
- Reset lang: Drücken Sie 5 Sek. auf die Reset-Taste
- Nach einem Reset leuchten diese zwei Farben: Weiß (weil das Modul Strom hat) & Rot blinkt langsam. Sobald die App das Modul im Netzwerk gefunden hat, blinkt es schnell rot. Ist das Koppeln gelungen, leuchtet Blau, wenn per WLAN verbunden wurde, oder Grün, wenn mit einem Netzwerkkabel verbunden wurde.
Allgemein:
Die Farben der LEDs am Internetmodul haben folgende Bedeutung:
- WEISS
- leuchtet: Internetmodul hat Strom (muss also immer leuchten)
- ROT
- langsam blinken: bereit zur Verbindung mit der App
- schnell blinken: Verbindung mit der App wird hergestellt / Internetverbindung unterbrochen
- GRÜN:
- leuchtet: per Netzwerkkabel mit dem Internet verbunden
- BLAU:
- leuchtet: per WLAN mit dem Internet verbunden
Ja, mit Hilfe des POE-Adapters DS4975
Sie können also nicht auf der Seite des Routers sowohl Strom als auch Internet auf das Netzwerkkabel geben und dann den RJ45-Stecker direkt in das Internetmodul stecken oder an den Bildschirm anschließen und so den Bildschirm oder das Modul mit Internet und Strom versorgen. Dafür benötigen Sie einen Adapter auf der Seite des Routers und auf der Seite des Bildschirms bzw. Internetmoduls.
Das funktioniert also wie folgt:
Auf der Seite des Routers:
- Stecken Sie den RJ45-Stecker des POE-Adapters DS4975 im Router
- Schließen Sie das 15-V-DC-Netzteil an den POE-Adapter an (schneiden Sie den Stecker ab)
- Stecken Sie das Netzwerkkabel, das zur Türklingel führen soll, in den POE-Adapter
Auf der Seite des Bildschirms oder des Internetmoduls:
- Stecken Sie das Netzwerkkabel, das vom Router kommt, in den POE-Adapter
- Schließen Sie den abgeschnittenen Stecker an den POE-Adapter an und stecken Sie den Stecker in das Internetmodul oder den Bildschirm
- Stecken Sie den RJ45-Stecker des POE-Adapters in das Internetmodul oder in den RJ45-Adapter am Stecker des Bildschirms (bei einem Bildschirm ist das direkte Verbinden der Kabel auch möglich, siehe unten)
Wenn hinter dem Bildschirm nicht genug Platz ist für die RJ45-Adapter, schneiden Sie den Stecker des RJ45-Adapters ab. Stellen Sie anschließend direkte Verbindungen zwischen den Drähten des Netzwerkkabels und denen des Steckers her. Das geht mit Verbindern wie auf dem Foto, mit Klebeband oder auf jede andere Art, Drähte miteinander zu verbinden.
Ausgehend vom Netzwerkkabel.
Links also die Farbe des Drahtes im Netzwerkkabel und rechts die Farbe des Drahtes des RJ45-Adapters.
- Weiß-Orange muss an sein Orange
- Orange muss an sein Blau
- Weiß-Grün muss an sein Schwarz
- Grün muss an sein Gelb
- Blau muss an sein Grün (nicht in Gebrauch)
- Weiß-Blau muss an sein Rot (nicht in Gebrauch)
- Weiß-Braun muss an sein Weiß (nicht in Gebrauch)
- Braun muss an sein Braun (nicht in Gebrauch)
Ausgehend vom RJ45-Adapter.
Links also die Farbe des Drahtes des RJ45-Adapters und rechts die Farbe des Drahtes im Netzwerkkabel.
- Orange muss an sein Weiß-Orange
- Blau muss an sein Orange
- Schwarz muss an sein Weiß-Grün
- Gelb muss an sein Grün
- Grün muss an sein Blau (nicht in Gebrauch)
- Rot muss an sein Weiß-Blau (nicht in Gebrauch)
- Weiß muss an sein Weiß-Braun (nicht in Gebrauch)
- Braun muss an sein Braun (nicht in Gebrauch)
Diese Informationen gelten vollständig für:
- DS6700
- DS6660
Diese Informationen gelten nur teilweise für:
DS7565: Ansehen von Aufnahmen & Ein-/Ausschalten von Bewegungsaufnahmen nur über den Bildschirm – Bewegungsmeldungen lassen sich in der App ein-/ausschalten
DS7700/7710: Ein-/Ausschalten von Bewegungsaufnahmen nur über den Bildschirm – Bewegungsaufnahmen lassen sich in der App ansehen – Bewegungsmeldungen lassen sich in der App ein-/ausschalten
Aufnahmen
Wenn unter ‚Memory card settings‘ und dann ‚SD-Karten-Aufnahmeschalter‘ aktiviert ist, werden diese Aufnahmen gemacht:
– von Personen, die klingeln
– von Bewegungen
Die Aufnahmen lassen sich nicht getrennt einstellen. Nur Klingelnde aufnehmen und Bewegungen nicht, ist also nicht möglich.
Ob Aufnahmen aktiv sind, kann durch einen Zeitplan von einem Zeitraum oder Wochentag abhängig gemacht werden.
Zeitplan einstellen
Schalten Sie den Schalter ein.
Stellen Sie eine Startzeit ein und setzen Sie den SD-Karten-Aufnahmeschalter auf Offen. Zu dieser Zeit schaltet sich der Schalter ein.
Stellen Sie eine Endzeit ein und setzen Sie den SD-Karten-Aufnahmeschalter auf Geschlossen. Zu dieser Zeit schaltet sich der Schalter wieder aus.
Legen Sie fest, an welchen Wochentagen. Ohne Tage gilt es einmalig.
Bitte beachten: Wenn dieser Schalter aus ist, werden überhaupt keine Aufnahmen mehr gemacht. Also auch nicht mehr von Personen, die klingeln.
Bewegungsmeldungen
Wenn unter ‚Einstellungen Erkennungsalarm‘ der Schalter aktiviert ist, sendet die App eine Push-Nachricht, sobald die Türklingel eine Bewegung erkennt.
Die Empfindlichkeit kann auf niedrig, mittel und hoch eingestellt werden.
Ob eine Meldung gesendet wird, kann durch einen Zeitplan von einem Zeitraum oder Wochentag abhängig gemacht werden.
Zeitplan einstellen
Schalten Sie den Schalter ein und stellen Sie eine Empfindlichkeitsstufe ein (niedrig/mittel/hoch).
Stellen Sie eine Startzeit ein und setzen Sie Bewegungserkennung auf Offen. Zu dieser Zeit schaltet sich der Schalter ein.
Stellen Sie eine Endzeit ein und setzen Sie Bewegungserkennung auf Geschlossen. Zu dieser Zeit schaltet sich der Schalter wieder aus.
Legen Sie fest, an welchen Wochentagen. Ohne Tage gilt es einmalig.
Sie können kurz oder lang auf die Reset-Taste drücken:
- Reset lang: Drücken Sie 5 Sek. auf die Reset-Taste
- Nach einem Reset leuchten diese zwei Farben: Weiß (weil das Modul Strom hat) & Rot blinkt langsam. Sobald die App das Modul im Netzwerk gefunden hat, blinkt es schnell rot. Ist das Koppeln gelungen, leuchtet Blau, wenn per WLAN verbunden wurde, oder Grün, wenn mit einem Netzwerkkabel verbunden wurde.
- Reset kurz: Stellen Sie eine eventuelle Verzögerung ein, wie lange es dauert, bis eine Push-Nachricht gesendet wird:
- Drücken Sie jeweils kurz auf die Reset-Taste am Internetmodul:
- Nur weiße LED an: 0 Sek. Verzögerung
- Weiße & rote LED an: 15 Sek. Verzögerung
- Weiße & rote & grüne LED an: 30 Sek. Verzögerung
- Weiße & rote & grüne & blaue LED an: 45 Sek. Verzögerung
- Drücken Sie jeweils kurz auf die Reset-Taste am Internetmodul:
-
- Wählen Sie also 1 dieser Optionen. Warten Sie danach 5 Sek., um die Auswahl zu bestätigen.
Die Farben der LEDs am Internetmodul haben folgende Bedeutung:
- WEISS
- leuchtet: Internetmodul hat Strom (muss also immer leuchten)
- ROT
- langsam blinken: bereit zur Verbindung mit der App
- schnell blinken: Verbindung mit der App wird hergestellt / Internetverbindung unterbrochen
- GRÜN:
- leuchtet: per Netzwerkkabel mit dem Internet verbunden
- BLAU:
- leuchtet: per WLAN mit dem Internet verbunden
RESET:
Letztes Update: 15. Nov. 2021.
Dies ist ein Update für die Doorsafe 6701.
Dies ist das Internetmodul z. B. der Pakete DS6700 und DS6750.
Dieses Update bringt diese neuen Funktionen:
- neue Option in der App: Sie können sowohl dauerhaft aufnehmen als auch nur Ereignisse (wie Klingeln und Bewegungen)
- neue Option in der App: verbesserte Funktionen für den Bewegungsmelder: Einstellen eines Aktivitätsbereichs und Personenerkennung
- neue Funktion: die Möglichkeit, künftig Updates aus der Ferne (OTA – Over the Air) durchzuführen
Das Update auf die Firmware-Version V1.2.11 funktioniert wie folgt:
- laden Sie diese ZIP-Datei auf Ihren PC herunter
- entpacken Sie die ZIP-Datei; sie enthält 3 Dateien
1.EA005C_APP.bin
2.EA005C_config.txt
3.UPGRADE.txt - nehmen Sie die SD-Karte aus dem Internetmodul und stecken Sie sie in den PC
- kopieren Sie die 3 Dateien auf die SD-Karte
(auf der SD-Karte befinden sich verschiedene Ordner; legen Sie die 3 Dateien nicht in einen Ordner, sondern lose auf die SD-Karte) - trennen Sie das Internetmodul vom Strom
- stecken Sie die SD-Karte mit den 3 Dateien in das Internetmodul
- versorgen Sie das Internetmodul jetzt wieder mit Strom
- das Update startet jetzt, die 3 farbigen LEDs beginnen jetzt alle ungleich zu blinken
ACHTUNG: Sorgen Sie dafür, dass die Stromversorgung während des Updates nicht unterbrochen wird. - warten Sie 1 bis 2 Minuten, bis die 3 farbigen LEDs alle gleich zu blinken
- nehmen Sie die SD-Karte aus dem Internetmodul
- trennen Sie das Internetmodul vom Strom und schließen Sie es wieder an
- stecken Sie die SD-Karte wieder in das Internetmodul
- entfernen Sie das Internetmodul aus der App und fügen Sie es erneut hinzu
- prüfen Sie in der App, ob die Version V1.2.11 ist; das sollte sofort sichtbar sein
- formatieren Sie in der App die SD-Karte oder entfernen Sie mit dem PC die 3 Update-Dateien von der SD-Karte, sonst wiederholt sich das Update jedes Mal, wenn das Modul vom Strom getrennt wird
Der Ton, der aus der Türklingel kommt, nachdem jemand geklingelt hat, kann mit einem Update über die SD-Karte ausgeschaltet oder verlängert werden.
1. Keine Klingelbestätigung
Das Update auf keine Klingelbestätigung funktioniert wie folgt:
- laden Sie diese ZIP-Datei auf Ihren PC herunter
- entpacken Sie die ZIP-Datei; sie enthält 3 Dateien
1.EA005C_APP.bin
2.EA005C_config.txt
3.UPGRADE.txt - nehmen Sie die SD-Karte aus dem Internetmodul und stecken Sie sie in den PC
- kopieren Sie die 3 Dateien auf die SD-Karte
(auf der SD-Karte befinden sich verschiedene Ordner; legen Sie die 3 Dateien nicht in einen Ordner, sondern lose auf die SD-Karte) - trennen Sie das Internetmodul vom Strom
- stecken Sie die SD-Karte mit den 3 Dateien in das Internetmodul
- versorgen Sie das Internetmodul jetzt wieder mit Strom
- das Update startet nach 10 Sek.: die 3 farbigen LEDs beginnen jetzt alle ungleich zu blinken
ACHTUNG: Sorgen Sie dafür, dass die Stromversorgung während des Updates nicht unterbrochen wird. - warten Sie 1 bis 2 Minuten, bis die 3 farbigen LEDs alle gleich zu blinken
- nehmen Sie die SD-Karte aus dem Internetmodul
- trennen Sie das Internetmodul vom Strom und schließen Sie es wieder an
- stecken Sie die SD-Karte nach dem Start wieder in das Internetmodul
- prüfen Sie die Änderung
- formatieren Sie in der App die SD-Karte oder entfernen Sie mit dem PC die 3 Update-Dateien von der SD-Karte, sonst wiederholt sich das Update jedes Mal, wenn das Modul vom Strom getrennt wird
2. Lange Klingelbestätigung
Das Update auf eine lange Klingelbestätigung funktioniert wie folgt:
- laden Sie diese ZIP-Datei auf Ihren PC herunter
- entpacken Sie die ZIP-Datei; sie enthält 3 Dateien
1.EA005C_APP.bin
2.EA005C_config.txt
3.UPGRADE.txt - nehmen Sie die SD-Karte aus dem Internetmodul und stecken Sie sie in den PC
- kopieren Sie die 3 Dateien auf die SD-Karte
(auf der SD-Karte befinden sich verschiedene Ordner; legen Sie die 3 Dateien nicht in einen Ordner, sondern lose auf die SD-Karte) - trennen Sie das Internetmodul vom Strom
- stecken Sie die SD-Karte mit den 3 Dateien in das Internetmodul
- versorgen Sie das Internetmodul jetzt wieder mit Strom
- das Update startet nach 10 Sek.: die 3 farbigen LEDs beginnen jetzt alle ungleich zu blinken
ACHTUNG: Sorgen Sie dafür, dass die Stromversorgung während des Updates nicht unterbrochen wird. - warten Sie 1 bis 2 Minuten, bis die 3 farbigen LEDs alle gleich zu blinken
- nehmen Sie die SD-Karte aus dem Internetmodul
- trennen Sie das Internetmodul vom Strom und schließen Sie es wieder an
- stecken Sie die SD-Karte nach dem Start wieder in das Internetmodul
- prüfen Sie die Änderung
- formatieren Sie in der App die SD-Karte oder entfernen Sie mit dem PC die 3 Update-Dateien von der SD-Karte, sonst wiederholt sich das Update jedes Mal, wenn das Modul vom Strom getrennt wird
3. Kurze Klingelbestätigung
Das Update auf eine kurze Klingelbestätigung funktioniert wie folgt:
- laden Sie diese ZIP-Datei auf Ihren PC herunter
- entpacken Sie die ZIP-Datei; sie enthält 3 Dateien
1.EA005C_APP.bin
2.EA005C_config.txt
3.UPGRADE.txt - nehmen Sie die SD-Karte aus dem Internetmodul und stecken Sie sie in den PC
- kopieren Sie die 3 Dateien auf die SD-Karte
(auf der SD-Karte befinden sich verschiedene Ordner; legen Sie die 3 Dateien nicht in einen Ordner, sondern lose auf die SD-Karte) - trennen Sie das Internetmodul vom Strom
- stecken Sie die SD-Karte mit den 3 Dateien in das Internetmodul
- versorgen Sie das Internetmodul jetzt wieder mit Strom
- das Update startet nach 10 Sek.: die 3 farbigen LEDs beginnen jetzt alle ungleich zu blinken
ACHTUNG: Sorgen Sie dafür, dass die Stromversorgung während des Updates nicht unterbrochen wird. - warten Sie 1 bis 2 Minuten, bis die 3 farbigen LEDs alle gleich zu blinken
- nehmen Sie die SD-Karte aus dem Internetmodul
- trennen Sie das Internetmodul vom Strom und schließen Sie es wieder an
- stecken Sie die SD-Karte nach dem Start wieder in das Internetmodul
- prüfen Sie die Änderung
- formatieren Sie in der App die SD-Karte oder entfernen Sie mit dem PC die 3 Update-Dateien von der SD-Karte, sonst wiederholt sich das Update jedes Mal, wenn das Modul vom Strom getrennt wird
Ob die App bei einer Bewegung eine Meldung sendet, kann in der Smart Life App ein- oder ausgeschaltet werden.
Sobald dies aktiviert ist, kann auch eine Empfindlichkeit angegeben werden: niedrig, mittel, hoch.
Das funktioniert wie folgt:
- Öffnen Sie die Smart Life App
- Wählen Sie die Türklingel und starten Sie den Blick durch die Türklingel
- Wählen Sie oben rechts den Stift, um zu den Einstellungen zu gelangen
- Wählen Sie ‚Einstellungen Erkennungsalarm‘
- Schalten Sie „Bewegungserkennung Alarmschalter“ ein
- Geben Sie eine Empfindlichkeit an: Niedrig / Mittel / Hoch.
- Optional: Stellen Sie einen Zeitplan ein, wählen Sie eine Uhrzeit und ‚offen‘ für den Beginn der Bewegungsmeldungen und ‚geschlossen‘ für deren Ende
Seien Sie aber vorsichtig mit zu hohen Erwartungen, denn es ist schwierig, draußen ohne KI und Gesichtserkennung relevante Bewegungsmeldungen zu bekommen. Das Wichtigste dabei: Lassen Sie die Kamera auf etwas blicken, das sich nicht ständig bewegt, z. B. eine Mauer oder einen Zaun.
Ob die Türklingel Aufnahmen auf der SD-Karte speichert, kann in der Smart Life App ein- oder ausgeschaltet werden.
Sobald dies aktiviert ist, werden von Bewegungen und Klingelnden Videos gemacht.
Das funktioniert wie folgt:
- Öffnen Sie die Smart Life App
- Wählen Sie die Türklingel und starten Sie den Blick durch die Türklingel
- Wählen Sie oben rechts den Stift, um zu den Einstellungen zu gelangen
- Wählen Sie Memory card settings
- Schalten Sie den „SD-Karten-Aufnahmeschalter“ ein
- Optional: Stellen Sie einen Zeitplan ein, wählen Sie eine Uhrzeit und ‚offen‘ für den Beginn der Aufnahmen und ‚geschlossen‘ für deren Ende

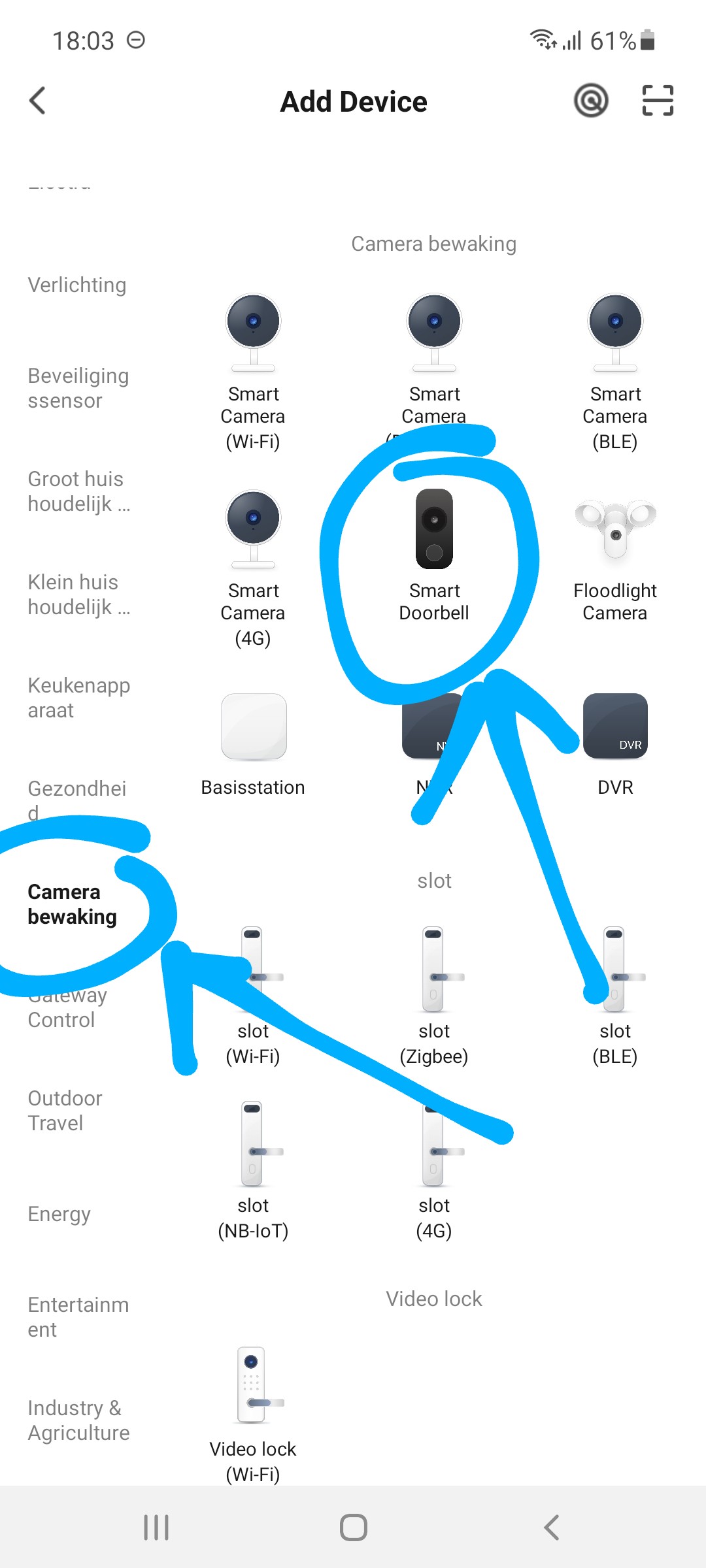

SCHRITT 1
- Wählen Sie Kameraüberwachung
- Wählen Sie Smart Doorbell

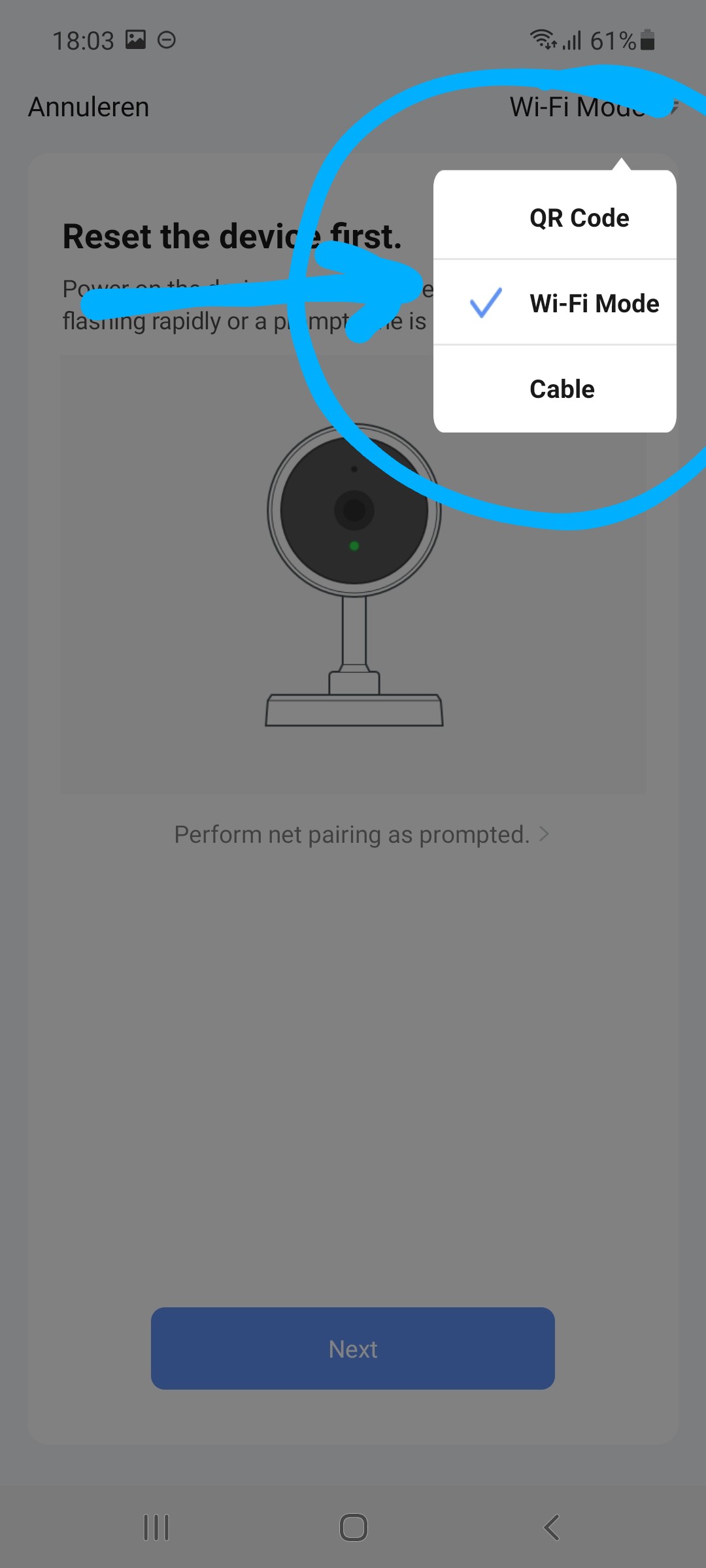

SCHRITT 2
- Wählen Sie WiFi Mode

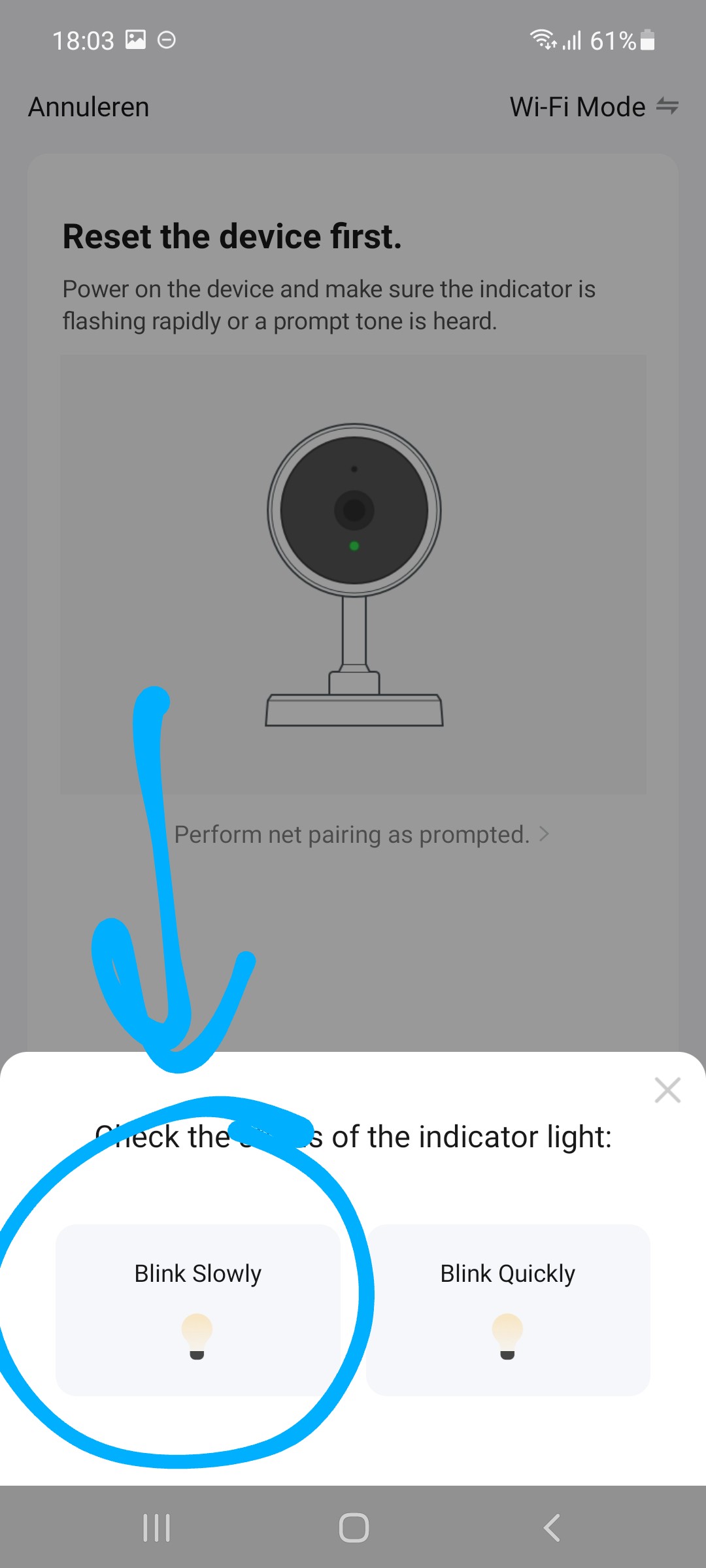

SCHRITT 3
- Wählen Sie Blink Slowly

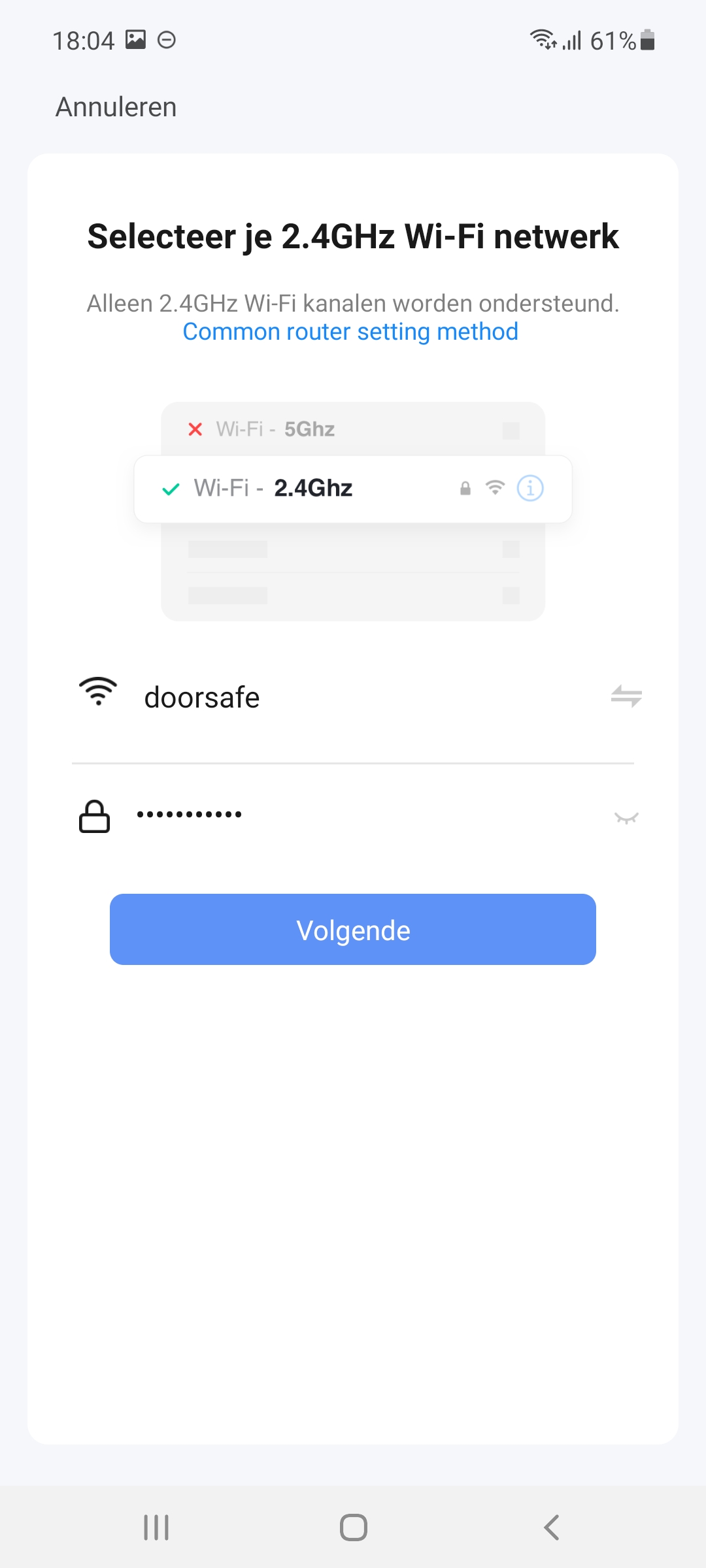

SCHRITT 4
- Verbinden Sie das Smartphone mit einem 2,4-GHz-Netzwerk
- Geben Sie Ihr eigenes WLAN-Passwort ein

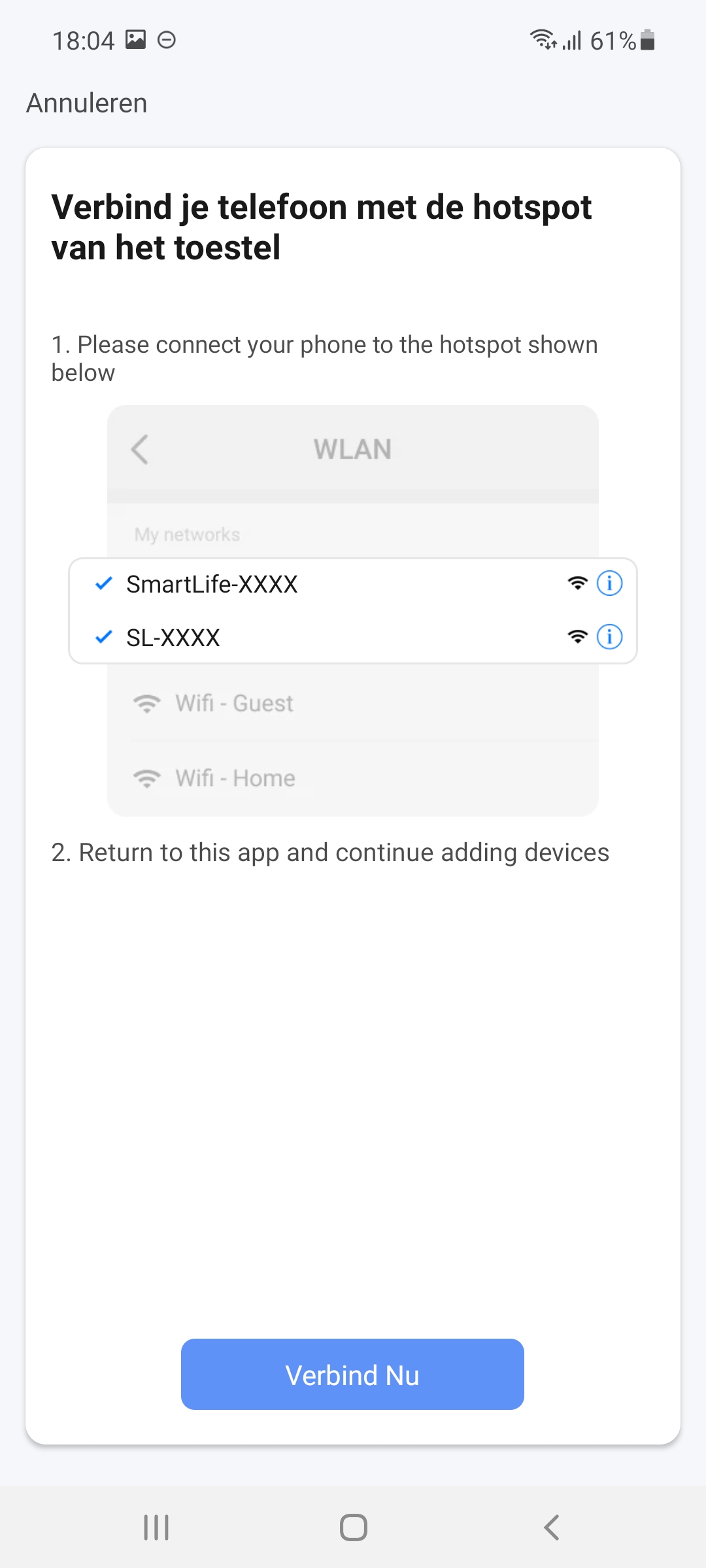

SCHRITT 5
- Verbinden Sie das Smartphone mit einem WLAN-Netzwerk, das von der Türklingel ausgesendet wird. Dieses Netzwerk sieht so aus: SMARTLIFE-XXXX
Brauche ich überhaupt eine Türklingel mit Kamera?
Um einen Anruf auf Ihrem Telefon zu erhalten, wenn jemand klingelt – egal wo Sie gerade sind –, ist nicht unbedingt eine Kamera nötig. Mit einer GSM-Türklingel ohne Kamera können Sie ganz ohne Kamera, Internetverbindung oder App mit Ihrem Besucher sprechen. Damit entsteht bei Nachbarn oder Passanten gar nicht erst der Eindruck, dass Sie filmen oder aufzeichnen.
Wer zusätzlich sehen möchte, wer vor der Tür steht, oder die eigene Sicherheit erhöhen will, entscheidet sich häufig für eine Video-Türklingel oder eine Überwachungskamera am Eingang. Dann sollten Sie die folgenden rechtlichen Punkte kennen.
Was ist mit einer Kamera-Türklingel unproblematisch?
Eine Video-Türklingel, die nur nach dem Klingeln ein Livebild auf den Bildschirm oder in die App überträgt, ist im Grunde ein „digitaler Türspion“. Das kurze Anzeigen des Livebildes, um zu sehen, wer vor der Tür steht, gilt nach Auffassung der Datenschutzaufsichtsbehörden (Datenschutzkonferenz, DSK) in der Regel als unbedenklich, wenn die Kamera nur auf Klingeln aktiv wird, nur einen engen Bereich vor der Tür erfasst und nichts dauerhaft speichert.
Schwieriger wird es, sobald Bilder dauerhaft oder bewegungsgesteuert aufgezeichnet werden oder die Kamera Bereiche außerhalb Ihres eigenen Grundstücks erfasst.
Welche Gesetze gelten in Deutschland?
- DSGVO: Erfasst die Kamera nur Ihr eigenes, nicht öffentlich zugängliches Grundstück, fällt das meist unter die sogenannte Haushaltsausnahme (Art. 2 Abs. 2 lit. c DSGVO). Sobald die Kamera aber auch öffentlichen Raum (z. B. Gehweg oder Straße) erfasst, gilt nach der Rechtsprechung des Europäischen Gerichtshofs (Urteil vom 11.12.2014, C-212/13 „Ryneš“) die DSGVO. Die Aufzeichnung ist dann nur zulässig, wenn Ihr berechtigtes Interesse (z. B. Schutz vor Einbruch oder Sachbeschädigung) die Interessen der gefilmten Personen überwiegt (Art. 6 Abs. 1 lit. f DSGVO). Außerdem müssen Sie die Betroffenen informieren (Art. 13 DSGVO).
- BDSG: § 4 BDSG regelt die Videoüberwachung öffentlich zugänglicher Räume. Nach einem Urteil des Bundesverwaltungsgerichts (27.03.2019, 6 C 2.18) und Auffassung der Datenschutzaufsichtsbehörden ist für Privatpersonen und Unternehmen jedoch in erster Linie Art. 6 Abs. 1 lit. f DSGVO maßgeblich; die Abwägung ist im Ergebnis aber ähnlich streng.
- Allgemeines Persönlichkeitsrecht und Recht am eigenen Bild: Auch unabhängig vom Datenschutzrecht können Nachbarn oder Passanten Unterlassung verlangen, wenn sie gefilmt werden. Bildnisse dürfen außerdem grundsätzlich nur mit Einwilligung verbreitet oder öffentlich zur Schau gestellt werden (§ 22 Kunsturhebergesetz, KUG) – stellen Sie Aufnahmen von Personen also nicht ins Internet oder in soziale Netzwerke.
- Tonaufnahmen: Wer das nichtöffentlich gesprochene Wort eines anderen unbefugt aufnimmt, kann sich nach § 201 StGB strafbar machen. Wir empfehlen deshalb dringend, eine dauerhafte bzw. automatische Audioaufzeichnung zu deaktivieren. Die normale Gegensprechfunktion, wenn ein Besucher klingelt und Sie mit ihm sprechen, ist davon nicht betroffen.
Was sagen die Gerichte?
Nach ständiger Rechtsprechung des Bundesgerichtshofs (u. a. BGH, Urteil vom 16.03.2010, VI ZR 176/09) muss bei einer Videoanlage auf einem Privatgrundstück sichergestellt sein, dass weder der angrenzende öffentliche Bereich (Gehweg, Straße) noch Nachbargrundstücke oder ein gemeinsamer Zugang erfasst werden – es sei denn, ein überwiegendes Interesse des Betreibers rechtfertigt dies im Einzelfall. Schon eine Kamera, die so ausgerichtet ist, dass Nachbarn eine Überwachung ernsthaft befürchten müssen („Überwachungsdruck“), kann unzulässig sein. Richten Sie Ihre Kamera deshalb so aus, dass sie möglichst nur Ihren eigenen Eingangsbereich zeigt.
Mietwohnung oder Wohnungseigentum (WEG)
Wohnen Sie zur Miete oder in einer Eigentümergemeinschaft, gehören Hauseingang, Treppenhaus und Klingelanlage meist zu den gemeinsam genutzten Flächen. Eine Kamera, die diese Bereiche erfasst, sollten Sie nur nach Absprache bzw. mit Zustimmung des Vermieters oder mit einem Beschluss der Eigentümergemeinschaft installieren. Mitbewohner und Nachbarn haben ein schutzwürdiges Interesse, nicht bei jedem Betreten oder Verlassen des Hauses gefilmt zu werden. Auch eine Videoüberwachung durch die Gemeinschaft selbst ist nach dem BGH (Urteil vom 24.05.2013, V ZR 220/12) nur zulässig, wenn das Überwachungsinteresse überwiegt und die Ausgestaltung dem Schutzbedürfnis der Betroffenen ausreichend Rechnung trägt.
Praktische Tipps, wenn Sie aufzeichnen möchten
Bei allen Doorsafe-Produkten mit Kamera entscheiden Sie selbst, ob und wann Aufnahmen gemacht werden (z. B. nach dem Klingeln, bei Bewegungserkennung oder dauerhaft). Wenn Sie Aufnahmen aktivieren, beachten Sie bitte Folgendes:
- Erfassungsbereich begrenzen: Richten Sie die Kamera auf Ihren eigenen Eingangsbereich, nicht auf Gehweg, Straße oder Nachbargrundstücke. Nutzen Sie, sofern Ihr Gerät bzw. die App dies anbietet, Privatzonen (Privacy-Masken) zum Schwärzen von Bildbereichen und Bewegungszonen, damit nur der relevante Bereich ausgewertet wird. Welche Funktionen Ihr Modell bietet, finden Sie in der Bedienungsanleitung oder in den Einstellungen der App.
- Nur mit gutem Grund aufzeichnen: Ein berechtigtes Interesse kann z. B. bei einem konkreten Einbruchs- oder Vandalismusrisiko bestehen. Halten Sie den Grund für sich fest.
- Kurz speichern: Die Datenschutzkonferenz hält in der Regel eine Speicherdauer von höchstens 72 Stunden für angemessen; danach sollten Aufnahmen automatisch gelöscht werden, sofern kein konkreter Vorfall vorliegt.
- Hinweisschild anbringen: Weisen Sie gut sichtbar auf die Videoaufzeichnung hin, z. B. mit einem Hinweisschild oder Aufkleber mit Ihren Kontaktdaten und dem Zweck der Aufzeichnung (Art. 13 DSGVO). Muster für Hinweisschilder stellt die DSK in ihrer Orientierungshilfe „Videoüberwachung durch nicht-öffentliche Stellen“ bereit. Bringen Sie die Kamera offen und nicht versteckt an.
- Audio aus: Deaktivieren Sie die dauerhafte Tonaufzeichnung (siehe § 201 StGB).
- Nicht veröffentlichen: Teilen Sie Aufnahmen nicht in sozialen Netzwerken. Im Ernstfall übergeben Sie relevante Aufnahmen an die Polizei.
- Sicher und lokal speichern: Speichern Sie Aufnahmen möglichst lokal (z. B. auf einer microSD-Karte) und schützen Sie Gerät und App mit einem sicheren Passwort.
- Auskunft ermöglichen: Gefilmte Personen haben ein Recht auf Auskunft über die zu ihnen gespeicherten Daten.
- Mit den Nachbarn sprechen: Informieren Sie Nachbarn vorab über Ihre Kamera und zeigen Sie ggf. den Bildausschnitt. Das vermeidet Missverständnisse, Streit und Beschwerden bei der Datenschutzaufsichtsbehörde.
Ist Doorsafe verantwortlich?
Ob eine Kamera aufzeichnet, wohin sie gerichtet ist und wie lange Aufnahmen gespeichert werden, entscheidet allein der Nutzer. Die Verantwortung für einen rechtskonformen Einsatz liegt daher beim Betreiber der Kamera. Wir möchten Sie mit diesen Hinweisen dabei unterstützen, Ihre Kamera-Türklingel oder Überwachungskamera so einzusetzen, dass Ihre Sicherheit und die Privatsphäre anderer gleichermaßen geschützt sind.
Hinweis: Dieser Beitrag dient nur der allgemeinen Information und stellt keine Rechtsberatung dar. Die Zulässigkeit hängt immer vom Einzelfall ab. Im Zweifel wenden Sie sich an einen Rechtsanwalt oder an die Datenschutzaufsichtsbehörde Ihres Bundeslandes.
Option 1: Heißluftfön + Lötverbinder
Die schönsten, kompaktesten und wasserdichtesten Kabelverbindungen erstellen Sie mit diesem Produkt:
Option 2: Mit WAGO-Klemmen
- Kürzen Sie das Kabel aus der Türklingel
- Verbinden Sie die 4 Adern mit Verbindern
Das hängt vom Produkt ab. Siehe Produktinformationen.
(hier lesen Sie, wie Sie die Türklingel auf ein NAS streamen lassen)
Eine Videoaufnahme von 1 Minute braucht ca. 3 MB (Schätzwert, da dies davon abhängt, wie viel Bewegung im Bild ist).
Für 1 Woche ist eine 32-GB-SD-Karte nötig bei durchgehenden Aufnahmen.
Für 1 Monat ist eine 128-GB-SD-Karte nötig bei durchgehenden Aufnahmen.
Wenn der Ton aus dem Lautsprecher der Türklingel zu leise ist, kann das folgende Ursachen haben:
- Das Kabel ist zu lang oder nicht vom richtigen Typ. Hier finden Sie weitere Informationen zu Kabeln.
- Die Lautstärke an der Rückseite der Türklingel ist zu niedrig eingestellt. Drehen Sie den Lautstärkeregler mit einem Kreuzschlitzschraubendreher nach rechts für mehr Lautstärke:
Die Lautstärke des Bildschirms lässt sich während eines Anrufs im Menü einstellen:
Wenn ein Kabel zu lang ist, wird das Bild unscharf. Siehe auch das Beispiel unten.
Die Lösung besteht darin, das Videokabel abzuschirmen. Bei einem Koaxialkabel ist das der Fall: Ein Koaxialkabel besteht aus einem Kern, durch den das Videosignal läuft; um den Kern liegt eine Kunststoffisolierung und darum ein metallischer Schirm (Abschirmung). Über diesen Schirm kann der Minuspol der Spannung geführt werden.
A. 0 – 15 Meter: UTP-Netzwerkkabel
- Ein Netzwerkkabel ist ein sehr verbreitetes Kabel. Die Qualität kann jedoch unterschiedlich sein.
CAT5 ist die niedrigste Qualität, CAT5E ist schon besser. Eigentlich ist aber erst CAT6 von ausreichender Qualität. - Der Qualitätsunterschied: Die 8 Adern liegen im Kabel weiter auseinander. Das ist in der Herstellung teurer, verringert aber die gegenseitige Beeinflussung der Adern (Übersprechen bzw. Störungen). Bei CAT5 und CAT5E ist das Risiko von Ton- oder Bildproblemen zu groß, besonders bei längeren Kabeln.
- Wenn Sie ein Netzwerkkabel verwenden möchten, nutzen Sie bevorzugt ein CAT6-Kabel und verdrahten Sie wie folgt:
- Verwenden Sie z. B. diese Farbkombinationen:
- Braun – verbinden Sie diese mit Weiß (= Video)
- Braun Weiß – nicht verwenden
- Grün – verbinden Sie diese mit Gelb (= Strom +)
- Grün Weiß – nicht verwenden
- Blau – verbinden Sie diese mit Blau (= GND, Strom -)
- Blau – nicht verwenden
- Orange – verbinden Sie diese mit Rot (= Audio)
- Orange Weiß – nicht verwenden
B. 0 – 20 Meter: 4-adriges Kabel
- Kabellänge unter 20 Meter – verwenden Sie dieses Kabel: 4-adriges Kabel mit 0,5 mm Aderquerschnitt (RVV4x0,5 mm2)
- Schließen Sie das Kabel folgendermaßen an:
C. 0 – 100 Meter: 2-adriges Kabel + Koaxialkabel
- Diese Kabellösung liefert das beste Ergebnis, weil das Videosignal über den Innenleiter des Koaxialkabels läuft. Dieser ist durch Kunststoff und eine metallische Abschirmung geschützt. Über die Abschirmung läuft der Minuspol der Versorgung (auch Masse genannt).
- Kabellänge zwischen 20 und 100 Metern: Koaxialkabel + 2-adriges Kabel:
- Das können separate Kabel sein, also ein separates Koaxialkabel + ein separates 2-adriges Kabel. Oder ein „Siamese-Koaxialkabel“: ein Koaxialkabel mit zusätzlichem 2-adrigem Kabel:
- Lassen Sie Video Signal (VD1-Weiß) durch den Kern des Koaxialkabels laufen.
Lassen Sie – Strom (GND-Blau) durch den Schirm (Abschirmung) des Koaxialkabels laufen.
Lassen Sie das Audio (AD1-Rot) und + Strom (PWR1-Gelb) über ein 2-adriges Kabel führen.
D. Allgemeine Informationen
- Aus der Rückseite der Türklingel kommt ein 60 cm langes Kabel (früher 10 cm, inzwischen auf 60 cm verlängert).
- Hinten in den Bildschirm werden die mitgelieferten Stecker gesteckt. An den Steckern befinden sich 10 cm lange Adern, die anschließend mit dem längeren Kabel von der Türklingel zum Bildschirm verbunden werden.
- Das mitgelieferte 15-V-DC-Netzteil hat ein 1,5 Meter langes Kabel mit Stecker. Schneiden Sie dieses Kabel durch, um es mit einem beliebigen anderen 2-adrigen Kabel zu verlängern.
Mitgelieferte Stecker am Bildschirm, Drahtlänge: 10 cm.
Kabel an der Rückseite der Türklingel, Drahtlänge: 60 cm.
So werden Netzwerkkabel, Stromversorgung und Türklingel mit dem Bildschirm verbunden.
Kabel am Netzteil: 1,5 m; wie Sie das Kabel verlängern können, sehen Sie unten.
Drähte können auf verschiedene Weise verbunden werden:
1. Die Drähte miteinander verdrillen und anschließend mit Isolierband abkleben
2. Mit einem Verbinder oder einer Lüsterklemme
Das kann im Innenbereich erfolgen oder draußen in der Eckmontagehalterung.
